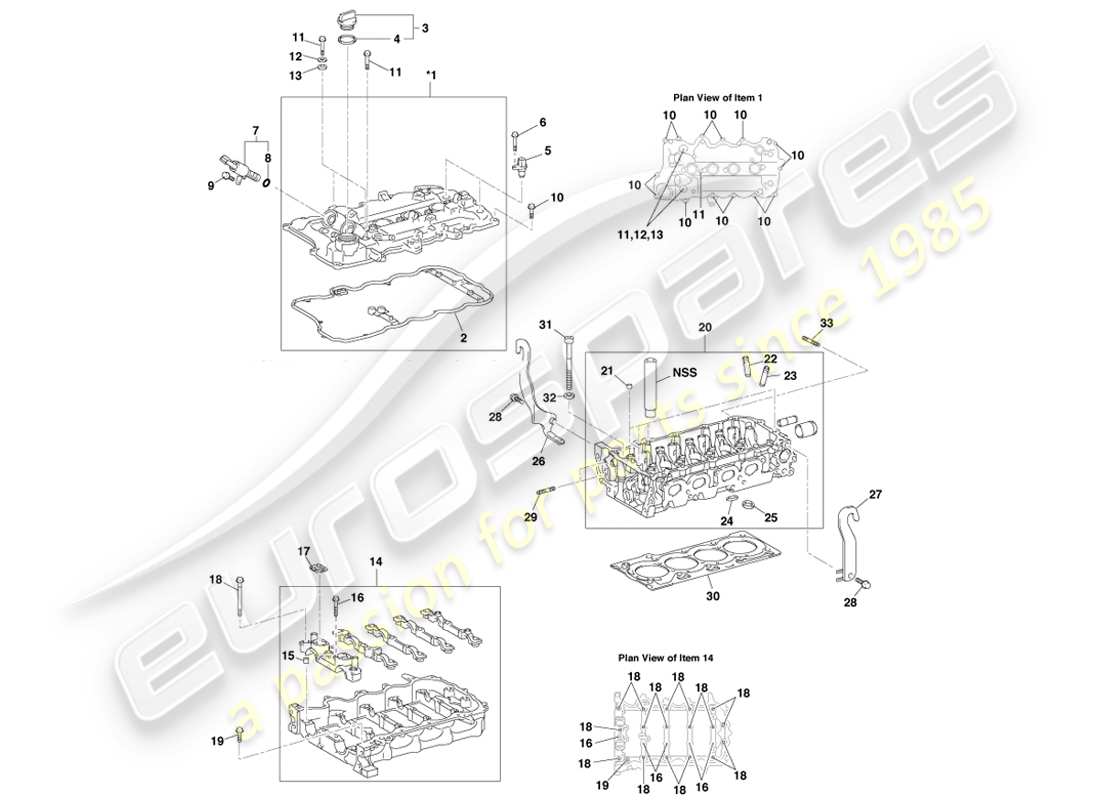

03.0004 - CULASSE
Aston Martin Cygnet (2012) Cylinder Head Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
11201-47080
COUVERCLE SOUS-ENSEMBLE, CULASSE
*05/2009 à 05/2010
depuis
£317,05
depuis
£317,05
#
1
MPN:
11201-47081
COUVERCLE SOUS-ENSEMBLE, CULASSE
*à partir de 05/2010
#
2
MPN:
11213-47020
JOINT DE COUVERCLE DE CULASSE
depuis
£6,54
depuis
£6,54
#
3
MPN:
12180-38010
BOUCHON SOUS-ENSEMBLE DE REMPLISSAGE D'HUILE
depuis
£10,27
depuis
£10,27
#
4
MPN:
90430-35001
JOINT DE BOUCHON DE REMPLISSAGE D'HUILE
#
5
MPN:
90919-05060
CAPTEUR DE POSITION DE MANIVELLE, N° 1
#
6
MPN:
91551-80635
BOULON DE BRIDE
#
7
MPN:
15330-47020
ENSEMBLE DE SOUPAPE, COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE À CAMES, N° 2
#
7
MPN:
15330-47010
ENSEMBLE DE SOUPAPE, COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE À CAMES, N° 1
#
8
MPN:
90099-14137
JOINT TORIQUE, SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION À CAMES
1 par vanne
#
9
MPN:
91671-80614
BOULON DE BRIDE AVEC Rondelle
1 par vanne
depuis
£0,74
depuis
£0,74
#
10
MPN:
90109-06384
BOULON J807
depuis
£1,00
depuis
£1,00
#
11
MPN:
91551-80635
BOULON DE TETE DE CHAPEAU DE ROULEMENT D'ARBRE A CAMES
#
12
MPN:
90201-06047
Rondelle DE PLAQUE
depuis
£1,00
depuis
£1,00
#
13
MPN:
90210-12011
Rondelle, JOINT, COUVERCLE DE CULASSE
#
14
MPN:
11103-47010
SOUS-ENSEMBLE DE CARTER D'ARBRE À CAMES
#
15
MPN:
90253-13005
RÉGLAGE DE L'AXE, DE LA BAGUE, DU CHAPEAU DE ROULEMENT D'ARBRE À CAMES
#
16
MPN:
90105-08455
BOULON, ENSEMBLE DE BOÎTIER D'ARBRE À CAMES, N°2
#
16
MPN:
90119-07009
BOULON, ENSEMBLE DE BOÎTIER D'ARBRE À CAMES, N°1
#
17
MPN:
11159-47010
JOINT D'ARBRE À CAMES, CHAPEAU DE ROULEMENT, TROUS D'HUILE
#
18
MPN:
90105-08455
BOULON, ENSEMBLE DE BOÎTIER D'ARBRE À CAMES, N°2
#
18
MPN:
90119-07009
BOULON, ENSEMBLE DE BOÎTIER D'ARBRE À CAMES, N°1
#
19
MPN:
91671-G0835
BOULON DE BRIDE
depuis
£1,24
depuis
£1,24
#
20
MPN:
11101-49465
SOUS-ENSEMBLE DE TÊTE DE CYLINDRE
#
21
MPN:
90253-11004
GOUPILLE, BAGUE AVEC TÊTE
#
22
MPN:
11122-31041
DOUILLE, GUIDE DE SOUPAPE D'ADMISSION, STD
norme
#
22
MPN:
11123-31041
DOUILLE DE GUIDE DE SOUPAPE D'ADMISSION, O/S 0,05
Système d'exploitation 0,05
#
23
MPN:
11122-31041
DOUILLE, GUIDE DE SOUPAPE D'ÉCHAPPEMENT, STD
norme
#
23
MPN:
11123-31041
DOUILLE DE GUIDE DE SOUPAPE D'ÉCHAPPEMENT, O/S 0.05
Système d'exploitation 0,05
#
24
MPN:
11132-47010
SIÈGE DE SOUPAPE D'ADMISSION, O/S 0,03
Système d'exploitation 0,03
#
24
MPN:
11131-47010
SIÈGE DE SOUPAPE D'ADMISSION, STD
norme
#
25
MPN:
11135-47010
SIÈGE DE SOUPAPE D'ÉCHAPPEMENT, STD
norme
#
25
MPN:
11136-47010
SIÈGE DE SOUPAPE D'ÉCHAPPEMENT, O/S 0,03
Système d'exploitation 0,03
#
26
MPN:
12281-47022
CINTRE DE MOTEUR, N° 1
#
27
MPN:
12282-47010
CINTRE DE MOTEUR, N° 2
#
28
MPN:
91552-81040
BOULON DE BRIDE V106
depuis
£1,49
depuis
£1,49
#
29
MPN:
90126-06002
GOUJON, HEX LOBULAIRE
depuis
£1,00
depuis
£1,00
#
30
MPN:
11115-47050
JOINT DE CULASSE
depuis
£24,40
depuis
£24,40
#
31
MPN:
90910-02174
BOULON, JEU DE CULASSE
#
32
MPN:
90201-10344
Rondelle, PLAQUE, JEU DE CULASSE
#
33
MPN:
90126-08063
BOULON, GOUJON, ENSEMBLE DE SOUPAPE EGR
