aston martin cygnet (2012) module de bloc de refroidissement page2 schéma des pièces

03.2201.01.2 - Module de bloc de refroidissement Page2

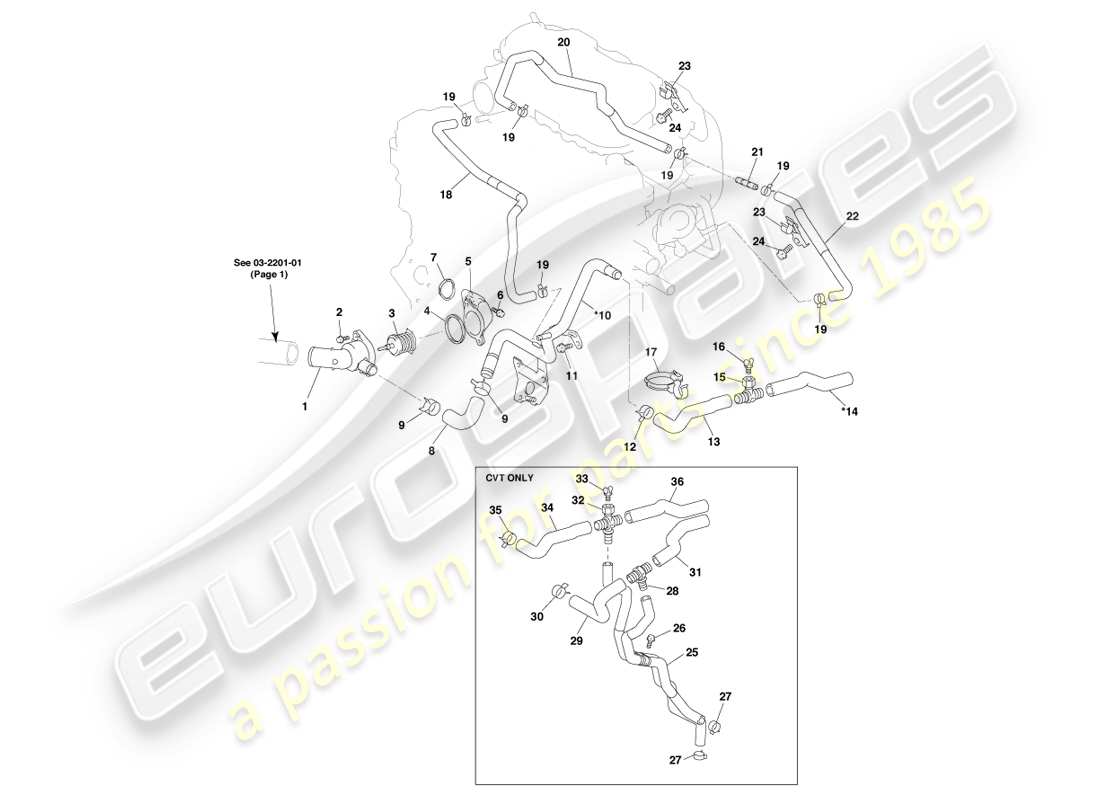

Aston Martin Cygnet (2012) Cooling Pack Module Page2 Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                                            #
                                            Numéro d'article
                                            Description
                                            Clé
                                            Prix
                                            # 1
                                            MPN: 16321-47021
                                            ENTREE D'EAU
                                            ENTREE Genuine Aston Martin – Nouveau (commander)
                                            # 2
                                            MPN: 90105-W0090
                                            BOULON DE BRIDE
                                            depuis £0,77
                                            depuis £0,77
                                            BOULON Genuine Aston Martin – Nouveau (commander)
                                            # 3
                                            MPN: 90916-03147
                                            THERMOSTAT, * CIRE 82-95
                                            thermostat Genuine Aston Martin – Nouveau (commander)
                                            # 4
                                            MPN: 16326-47010
                                            JOINT, BOÎTIER D'ENTRÉE D'EAU, N°2
                                            joint Genuine Aston Martin – Nouveau (commander)
                                            # 5
                                            MPN: 16323-47010
                                            LOGEMENT, ENTREE D'EAU
                                            LOGEMENT Genuine Aston Martin – Nouveau (commander)
                                            # 6
                                            MPN: 90105-W0033
                                            BOULON DE BRIDE
                                            depuis £0,77
                                            depuis £0,77
                                            BOULON Genuine Aston Martin – Nouveau (commander)
                                            # 7
                                            MPN: 16325-47010
                                            JOINT, BOÎTIER D'ENTRÉE D'EAU, N°1
                                            joint Genuine Aston Martin – Nouveau (commander)
                                            # 8
                                            MPN: 16261-47120
                                            TUYAU DE DÉRIVATION D'EAU
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 9
                                            MPN: 96136-42901
                                            COLLIER OU CLIP, TUYAU DE DÉRIVATION D'EAU
                                            PINCE OU CLIP Genuine Aston Martin – Nouveau (commander)
                                            # 10
                                            MPN: 16268-47060
                                            TUYAU DE DÉRIVATION D'EAU, N° 1
                                            *05/2009 à 06/2010
                                            depuis £62,71
                                            depuis £62,71
                                            TUYAU Genuine Aston Martin – Nouveau (commander)
                                            # 10
                                            MPN: 16268-47061
                                            TUYAU DE DÉRIVATION D'EAU, N° 1
                                            *à partir de 06/2010
                                            TUYAU Genuine Aston Martin – Nouveau (commander)
                                            # 12
                                            MPN: 96136-42501
                                            COLLIER OU CLIP, TUYAU DE DÉRIVATION D'EAU N° 6
                                            PINCE OU CLIP (POUR WA Genuine Aston Martin – Nouveau (commander)
                                            # 13
                                            MPN: 16283-47021
                                            TUYAU DE DÉRIVATION D'EAU, N° 6
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 14
                                            MPN: 87245-74101
                                            TUYAU, CHAUFFE-EAU, SORTIE, MAN
                                            *05/2009 jusqu'à 02/2011
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 14
                                            MPN: 87245-74150
                                            TUYAU, CHAUFFE-EAU, SORTIE, MAN
                                            *à partir de 03/2011
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 15
                                            MPN: 16291-47030
                                            JOINT DE TUYAU D'EAU
                                            JOINT DE TUYAU D'EAU Genuine Aston Martin – Nouveau (commander)
                                            # 16
                                            MPN: 16407-97201
                                            COQ
                                            COQ Genuine Aston Martin – Nouveau (commander)
                                            # 17
                                            MPN: 16581-47010
                                            COLLIER DE TUYAU D'EAU
                                            SERRER Genuine Aston Martin – Nouveau (commander)
                                            # 18
                                            MPN: 16264-47020
                                            TUYAU DE DÉRIVATION D'EAU, N° 2
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 19
                                            MPN: 96136-41501
                                            COLLIER OU CLIP, TUYAU DE DÉRIVATION D'EAU N° 2
                                            2 par tuyau
                                            PINCE OU CLIP (POUR WA Genuine Aston Martin – Nouveau (commander)
                                            # 20
                                            MPN: 16267-47020
                                            TUYAU DE DÉRIVATION D'EAU, N° 3
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 21
                                            MPN: 90412-08004
                                            CHEMIN
                                            depuis £8,53
                                            depuis £8,53
                                            CHEMIN Genuine Aston Martin – Nouveau (commander)
                                            # 22
                                            MPN: 16281-47020
                                            TUYAU DE DÉRIVATION D'EAU, N° 4
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 23
                                            MPN: 16581-47030
                                            COLLIER DE TUYAU
                                            SERRER Genuine Aston Martin – Nouveau (commander)
                                            # 25
                                            MPN: 16260-47030
                                            ENSEMBLE DE TUYAU, DÉRIVATION D'EAU
                                            CVT
                                            ASSEMBLAGE DE TUYAU Genuine Aston Martin – Nouveau (commander)
                                            # 26
                                            MPN: 91671-80820
                                            PIÈCE STANDARD
                                            CVT
                                            BOULON (POUR TRANSMISSION Genuine Aston Martin – Nouveau (commander)
                                            # 27
                                            MPN: 96134-41900
                                            CLIP, ENSEMBLE DE TUYAU DE DÉRIVATION D'EAU
                                            CVT
                                            CLIP(POUR EAU BY-PA Genuine Aston Martin – Nouveau (commander)
                                            # 28
                                            MPN: 16291-47040
                                            JOINT DE TUYAU D'EAU, N° 2
                                            CVT
                                            ARTICULATION Genuine Aston Martin – Nouveau (commander)
                                            # 29
                                            MPN: 16282-47020
                                            TUYAU DE DÉRIVATION D'EAU, N° 5
                                            CVT
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 30
                                            MPN: 96136-42501
                                            COLLIER OU CLIP, TUYAU DE DÉRIVATION D'EAU N° 5
                                            CVT
                                            PINCE OU CLIP (POUR WA Genuine Aston Martin – Nouveau (commander)
                                            # 31
                                            MPN: 87245-74091
                                            TUYAU, CHAUFFE-EAU, ADMISSION
                                            CVT
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 32
                                            MPN: 16291-47020
                                            JOINT DE TUYAU D'EAU, N° 1
                                            CVT
                                            ARTICULATION Genuine Aston Martin – Nouveau (commander)
                                            # 33
                                            MPN: 16407-97201
                                            TUBE
                                            CVT
                                            COQ Genuine Aston Martin – Nouveau (commander)
                                            # 34
                                            MPN: 16283-47021
                                            TUYAU DE DÉRIVATION D'EAU, N° 6
                                            CVT
                                            tuyau Genuine Aston Martin – Nouveau (commander)
                                            # 35
                                            MPN: 96136-42501
                                            COLLIER OU CLIP, TUYAU DE DÉRIVATION D'EAU N° 6
                                            CVT
                                            PINCE OU CLIP (POUR WA Genuine Aston Martin – Nouveau (commander)
                                            # 36
                                            MPN: 87245-74101
                                            TUYAU, CHAUFFE-EAU, SORTIE
                                            CVT
                                            tuyau Genuine Aston Martin – Nouveau (commander)
