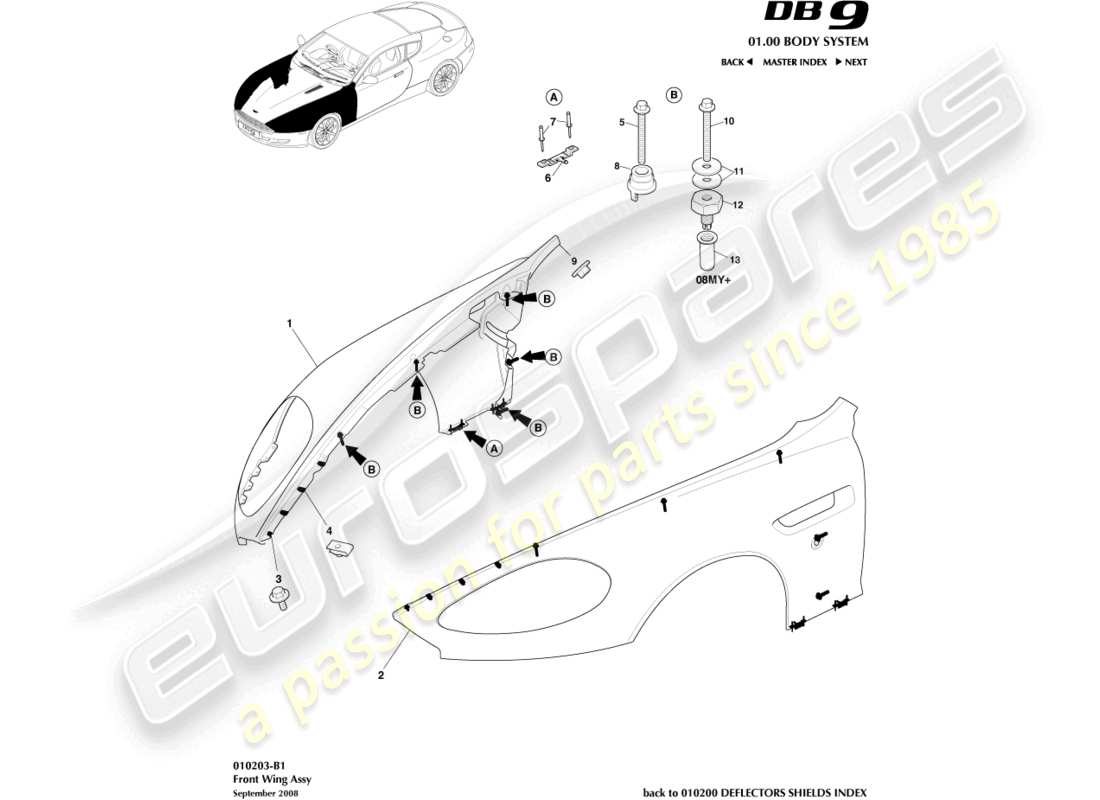

010203-B1 - Assemblage de l'aile avant
Aston Martin DB9 (2004) Front Wing Assembly Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
4G43-16005-AR
ENSEMBLE DE PANNEAU, AILE AVANT, DROIT
Remplacement
Remplacement
#
2
MPN:
4G43-16006-AR
ENSEMBLE DE PANNEAU, AILE AVANT, LH
#
3
MPN:
6G33-FA0115-AB-PK
VIS/ Rondelle, M6X21, AILE À GRILLE
Paquet de 20
depuis
£12,00
depuis
£12,00
Cette pièce remplace le numéro de pièce 6G33-FA0115-AB
#
4
MPN:
703740
ÉCROU, M6 TYPE U
depuis
£2,17
depuis
£2,17
#
5
MPN:
703196-PK
BOULON, FLG, M6X55
07MY. Paquet de 10
depuis
£4,38
depuis
£4,38
#
6
MPN:
4G43-023A50-BA-PK
CLIP DE GARDE-BOUE EXTÉRIEUR
Paquet de 5
#
7
MPN:
701580-PK
RIVET, TÊTE DÔME, CLIP SUR PANNEAU
Paquet de 20
depuis
£6,28
depuis
£6,28
#
8
MPN:
4G43-C04545-A-PIA30
ÉCROU M8, TOLÉRANCE
07MY
#
8
MPN:
4G43-2292-AA
BOUTON D'ESPACEMENT
depuis
£0,47
depuis
£0,47
#
9
MPN:
703612
ECROU ET Rondelle CAPTIVE
depuis
£0,47
depuis
£0,47
#
10
MPN:
703196-PK
BOULON, FLG, M6X55
08MY. Paquet de 10
depuis
£4,38
depuis
£4,38
#
11
MPN:
697810-PK
Rondelle, M6X25 NOIRE INOX
Paquet de 10
#
12
MPN:
4G43-E826280-BA-PK
ÉCROU M6, TOLÉRANCE FLEXAX
08MY. Paquet de 5
depuis
£11,44
depuis
£11,44
#
13
MPN:
6G33-46768-AA
ÉCROU RIVET, M6/10L TÊTE PLATE 1.5-3MM
08MY
depuis
£1,07
depuis
£1,07
