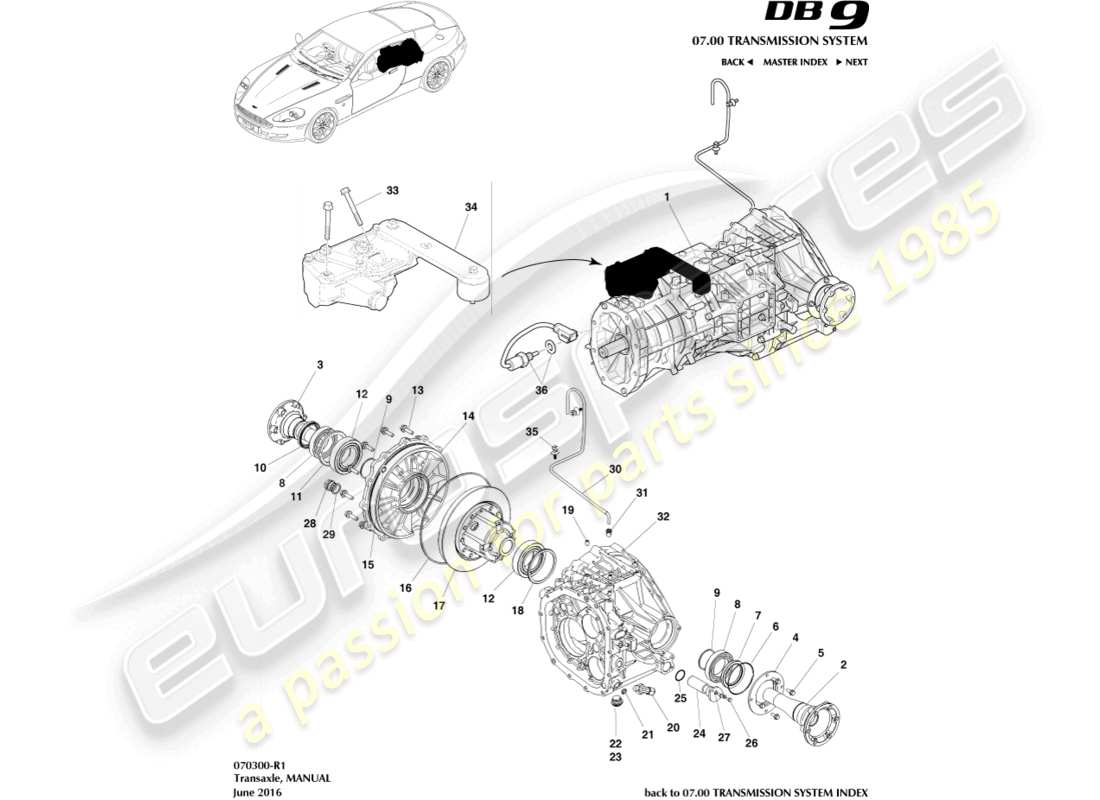

070300-R1 - Boîte-pont, manuelle
Aston Martin DB9 (2004) Transaxle, Manual Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
4G43-7002-AD
ENSEMBLE DE TRANSAXE, COMPLET, MANUEL
#
2
MPN:
4G43-27-10600
ARBRE DE SORTIE, DIFFÉRENTIEL LS
depuis
£713,30
depuis
£713,30
#
3
MPN:
4G43-27-10601
ARBRE DE SORTIE, DIFFÉRENTIEL RS
depuis
£520,85
depuis
£520,85
#
4
MPN:
4G43-27-10602
ROULEMENT D'ARBRE DE SORTIE DIFFÉRENTIEL, LH
depuis
£57,54
depuis
£57,54
#
5
MPN:
702812
BOULON, BRIDE M6X16
depuis
£0,72
depuis
£0,72
#
6
MPN:
4G43-27-10482
JOINT TORIQUE, 2.62X75.87
depuis
£7,21
depuis
£7,21
#
7
MPN:
4G43-27-10483
JOINT, LÈVRE, 55X72X8
depuis
£44,47
depuis
£44,47
#
8
MPN:
4G43-27-10603
ROULEMENT D'ARBRE DE SORTIE DIFFÉRENTIEL
depuis
£122,16
depuis
£122,16
#
9
MPN:
702813
CALE
depuis
£2,55
depuis
£2,55
#
10
MPN:
4G43-27-10604
JOINT, SORTIE DIFFÉRENTIELLE DROIT
depuis
£44,03
depuis
£44,03
#
11
MPN:
702814
CALE
depuis
£99,32
depuis
£99,32
#
12
MPN:
4G43-27-10605
ROULEMENT DE SORTIE DIFFÉRENTIELLE
depuis
£183,79
depuis
£183,79
#
13
MPN:
702815
BOULON, M8X30
depuis
£3,01
depuis
£3,01
#
14
MPN:
4G43-27-10606
COUVERCLE DE DIFFÉRENTIEL
depuis
£928,08
depuis
£928,08
#
15
MPN:
4G43-27-10502
JOINT TORIQUE 2.62X9.92
depuis
£1,05
depuis
£1,05
#
16
MPN:
4G43-27-10607
JOINT, COUVERCLE
depuis
£71,96
depuis
£71,96
#
17
MPN:
4G43-27-10608
ROUE COURONNE, DIFFÉRENTIEL
#
18
MPN:
702816
CALE
depuis
£39,86
depuis
£39,86
#
19
MPN:
702817
VIS DE RÉGLAGE, M8X10
depuis
£4,16
depuis
£4,16
#
20
MPN:
4G43-27-10609
TUYAU DE REFROIDISSEMENT TRANSPORT, 90°
#
21
MPN:
702818
PRISE
depuis
£1,99
depuis
£1,99
#
22
MPN:
702819
BOUCHON DE VIDANGE D'HUILE
#
23
MPN:
702820
Rondelle, BOUCHON DE VIDANGE D'HUILE
#
24
MPN:
4G43-27-10490
FILTRE À HUILE
depuis
£119,51
depuis
£119,51
#
25
MPN:
4G43-27-10491
JOINT TORIQUE, 2.62X20.63
depuis
£2,71
depuis
£2,71
#
26
MPN:
4G43-27-10492
VIS, M5X0.8X12
depuis
£1,85
depuis
£1,85
#
27
MPN:
702821
Rondelle, 5.3X0.5
depuis
£2,45
depuis
£2,45
#
28
MPN:
4G43-27-10493
BOUCHON DE NIVEAU D'HUILE M22X1.5
depuis
£8,36
depuis
£8,36
#
29
MPN:
4G43-27-10245
JOINT PLAT 22X28X1.5
depuis
£2,67
depuis
£2,67
#
30
MPN:
4G43-7A245-CA
TUYAU, RENIFLARD, BOÎTE-PONT, MANUEL
depuis
£10,53
depuis
£10,53
#
31
MPN:
4G43-27-10610
ADAPTATEUR, TUYAU DE RENIFLARD, BOÎTE-PONT
#
32
MPN:
4G43-27-10611
LOGEMENT, DIFFÉRENTIEL
depuis
£2 940,61
depuis
£2 940,61
#
33
MPN:
702822
BOULON, M6X50
depuis
£3,23
depuis
£3,23
#
34
MPN:
6G33-7N372-AB
ENSEMBLE DE CIVILE, BOÎTE-PONT
depuis
£6 433,95
depuis
£6 433,95
#
35
MPN:
701575
CLIP DE TUYAU
depuis
£0,47
depuis
£0,47
#
36
MPN:
6G33-8F875-AA
KIT, COMMUTATEUR, FEU DE RECUL
depuis
£166,87
depuis
£166,87
#
-
-
GRAISSE, MANUEL DE TRANSMISSION
#
-
-
JEU PIGNON ET ENGRENAGES CONIQUES
#
-
-
HUILE DE BOÎTE-PONT
