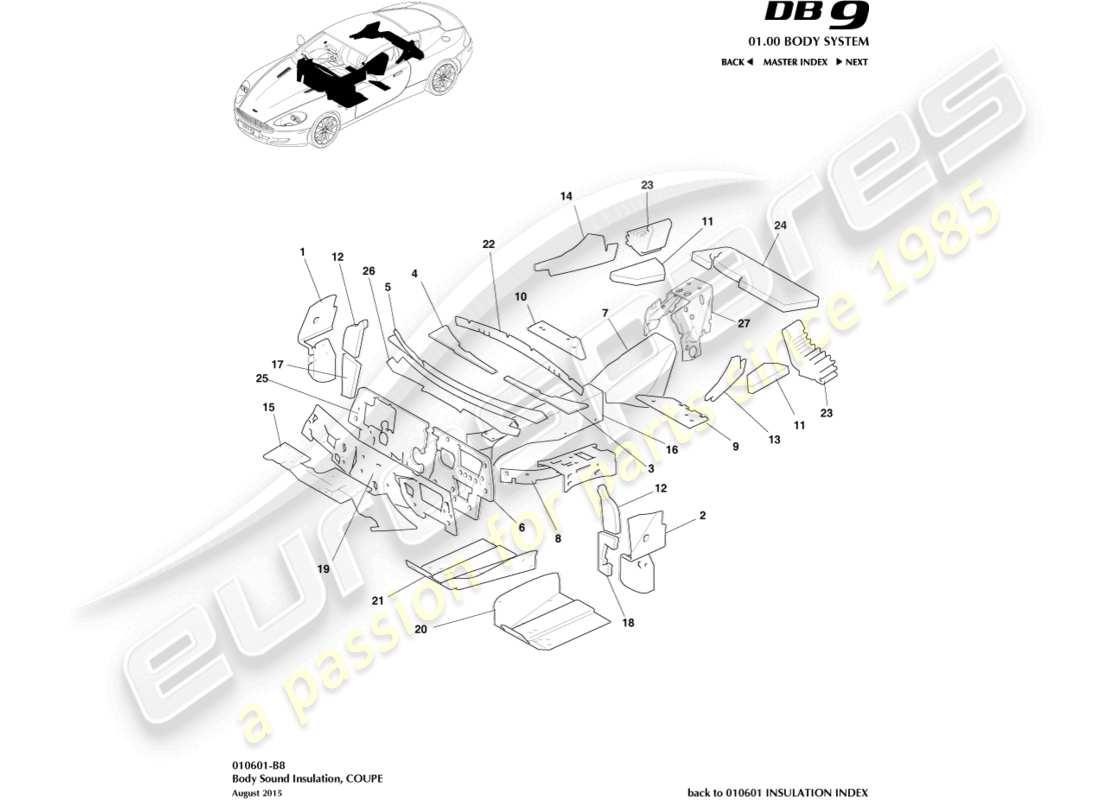

010601-B8 - Isolation de carrosserie, Coupé
Aston Martin DB9 (2005) Body Insulation, Coupe Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 4G43-310A58-AC
ISOLATION, UN PILIER INFÉRIEUR, DROIT
07MY
depuis £44,19
depuis £44,19
# 1
MPN: 8G43-310A58-AB
ISOLATION, UN PILIER INFÉRIEUR, DROIT
08MY
depuis £33,43
depuis £33,43
# 2
MPN: 4G43-310A57-AC
ISOLATION, UN PILIER INFÉRIEUR, LH
07MY
depuis £14,07
depuis £14,07
# 2
MPN: 8G43-310A57-AC
ISOLATION, UN PILIER INFÉRIEUR, LH
08MY
depuis £33,43
depuis £33,43
# 3
MPN: 4G43-02293-AB
ISOLATION, PANNEAU LATÉRAL D'AUVENT INFÉRIEUR SONORE GAUCHE
depuis £8,42
depuis £8,42
# 4
MPN: 4G43-02292-AB
ISOLATION, PANNEAU LATÉRAL D'AUVENT INFÉRIEUR DROITE
depuis £8,42
depuis £8,42
# 5
MPN: 4G43-B1070-AA
ISOLATION, SON COMPARTIMENT MOTEUR
depuis £12,94
depuis £12,94
# 5
MPN: 4G43-B1070-AB
ISOLATION, SON COMPARTIMENT MOTEUR
06MY le
depuis £23,25
depuis £23,25
# 6
MPN: 4G43-015A22-AB
ISOLATION, PANNEAU, AVANT DE CARROSSERIE, LH, RHD
07MY
# 6
MPN: 8G43-015A22-AB
ISOLATION, PANNEAU, AVANT DE CARROSSERIE, LH, RHD
08MY
depuis £52,33
depuis £52,33
# 6
MPN: 8G43-015A23-AA
ISOLATION, PANNEAU, AVANT DE CARROSSERIE, LH, LHD
07MY le
depuis £41,18
depuis £41,18
# 7
MPN: 4G43-7Z309-AB
ISOLATION, COUVERCLE DE TRANSMISSION
depuis £28,73
depuis £28,73
# 8
MPN: 4G43-11446-AD
ISOLATION, SOL, CARTER, COUVERCLE DE VITESSE
07MY
# 8
MPN: 8G43-11446-AA
ISOLATION, SOL, CARTER, COUVERCLE DE VITESSE
depuis £23,66
depuis £23,66
# 8
MPN: 8G43-11446-AB
ISOLATION, SOL, CARTER, COUVERCLE DE VITESSE
08MY le
depuis £23,66
depuis £23,66
# 9
MPN: 4G43-11205-AC
ISOLATION SONORE DE PLANCHER ARRIÈRE GAUCHE
07MY
depuis £7,23
depuis £7,23
# 9
MPN: 8G43-11205-AA
ISOLATION SONORE DE PLANCHER ARRIÈRE GAUCHE
08MY
depuis £12,44
depuis £12,44
# 10
MPN: 4G43-11204-AA
ISOLATION SONORE DE PLANCHER ARRIÈRE DROIT
depuis £7,30
depuis £7,30
# 11
MPN: 4G43-F310A26-AA
ISOLATION, QUART DE PANNEAU INSONORISÉ
depuis £10,46
depuis £10,46
# 12
MPN: 4G43-28112-AB
NVH COUSSIN EN MOUSSE SUPÉRIEUR DE GARDE-BOUE
depuis £17,81
depuis £17,81
# 13
MPN: 4G43-27747-AB
Isolation acoustique de custode arrière gauche
depuis £7,30
depuis £7,30
# 14
MPN: 4G43-27746-AB
Isolation acoustique de custode arrière droite
depuis £7,30
depuis £7,30
# 15
MPN: 4G43-00152-BF
ISOLATION, CARROSSERIE VERS L'AVANT, RHD
depuis £49,87
depuis £49,87
# 15
MPN: 4G43-00152-AF
ISOLATION, CARROSSERIE VERS L'AVANT, LHD
depuis £49,87
depuis £49,87
# 16
MPN: 4G43-114B26-AE
ISOLATION, TUNNEL
depuis £58,97
depuis £58,97
# 16
MPN: 4G43-114B26-AG
ISOLATION, TUNNEL
08MY le
# 17
MPN: 4G43-28110-AB
NVH COUSSIN EN MOUSSE ASSY AILE DROITE INFÉRIEURE
depuis £12,92
depuis £12,92
# 18
MPN: 4G43-28111-AB
NVH COUSSIN EN MOUSSE ASSY AILE GAUCHE INFÉRIEURE
depuis £12,92
depuis £12,92
# 19
MPN: 6G33-102B00-BA
ISOLATION, CARTER MOTEUR, RHD
Jusqu'à 09MY
depuis £38,83
depuis £38,83
# 19
MPN: 6G33-102B00-BB
ISOLATION, CARTER MOTEUR, RHD
De 09MY à 10MY
depuis £43,58
depuis £43,58
# 19
MPN: 6G33-102B00-BC
ISOLATION, CARTER MOTEUR, RHD
De 10MY à 12MY
depuis £43,58
depuis £43,58
# 19
MPN: 6G33-102B00-AA
ISOLATION, BRUIT MOTEUR LHD
Jusqu'à 09MY
depuis £38,83
depuis £38,83
# 19
MPN: 6G33-102B00-AD
ISOLATION, BRUIT MOTEUR LHD
À partir de 09MY
# 20
MPN: 4G43-54572-AA
PLANCHER DÉFLECTEUR GAUCHE
# 20
MPN: 4G43-54572-AE
PLANCHER DÉFLECTEUR GAUCHE
06MY le
depuis £14,99
depuis £14,99
# 21
MPN: 4G43-54571-AA
DÉFLECTEUR PLANCHER DROIT
# 21
MPN: 4G43-54571-AF
DÉFLECTEUR PLANCHER DROIT
06MY le
depuis £14,99
depuis £14,99
# 22
MPN: 4G43-02139-AB
EXTERMITÉ SUPÉRIEURE DU CAPOT DU DÉFLECTEUR
depuis £4,18
depuis £4,18
# 23
MPN: 4G43-C27746-AB
ISOLATION, PANNEAU INSONORISÉ DE CRICHE ARRIÈRE
depuis £24,08
depuis £24,08
# 24
MPN: 4G43-C56157-AB
AMORTISSEMENT EN FEUILLE
07MY
depuis £23,55
depuis £23,55
# 24
MPN: 8G43-C56157-AB
AMORTISSEMENT EN FEUILLE
08MY
depuis £27,88
depuis £27,88
# 25
MPN: 4G43-002K06-AC
ISOLATION, PANNEAU, AVANT DE CARROSSERIE, DROIT, RHD
07MY
depuis £20,44
depuis £20,44
# 25
MPN: 4G43-002K05-AC
ISOLATION, PANNEAU, AVANT DE CARROSSERIE, DROIT, LHD
07MY
depuis £23,25
depuis £23,25
# 25
MPN: 8G43-002K06-AB
ISOLATION, PANNEAU, AVANT DE CARROSSERIE, DROIT, RHD
08MY
depuis £41,18
depuis £41,18
# 25
MPN: 8G43-002K05-AA
ISOLATION, PANNEAU, AVANT DE CARROSSERIE, DROIT, LHD
08MY
depuis £52,37
depuis £52,37
# 26
MPN: 6G33-68066-AB
MOUSSE, DESSOUS DU TABLEAU DE BORD
depuis £23,19
depuis £23,19
# 27
MPN: 8G43-5416-AA
NVH TUNNEL ARRIÈRE INTÉRIEUR
Jusqu'à 09.5MY
depuis £26,67
depuis £26,67
# 27
MPN: 8G43-5416-AE
NVH TUNNEL ARRIÈRE INTÉRIEUR
À partir de 09.5MY
# -
-
FIXATION, SAPIN
# -
-
SNAPSAC, 6.8
# -
-
CÔTÉ TUNNEL À PLAQUETTES, DROIT
# -
-
CÔTÉ TUNNEL À PLAQUETTES, LH
