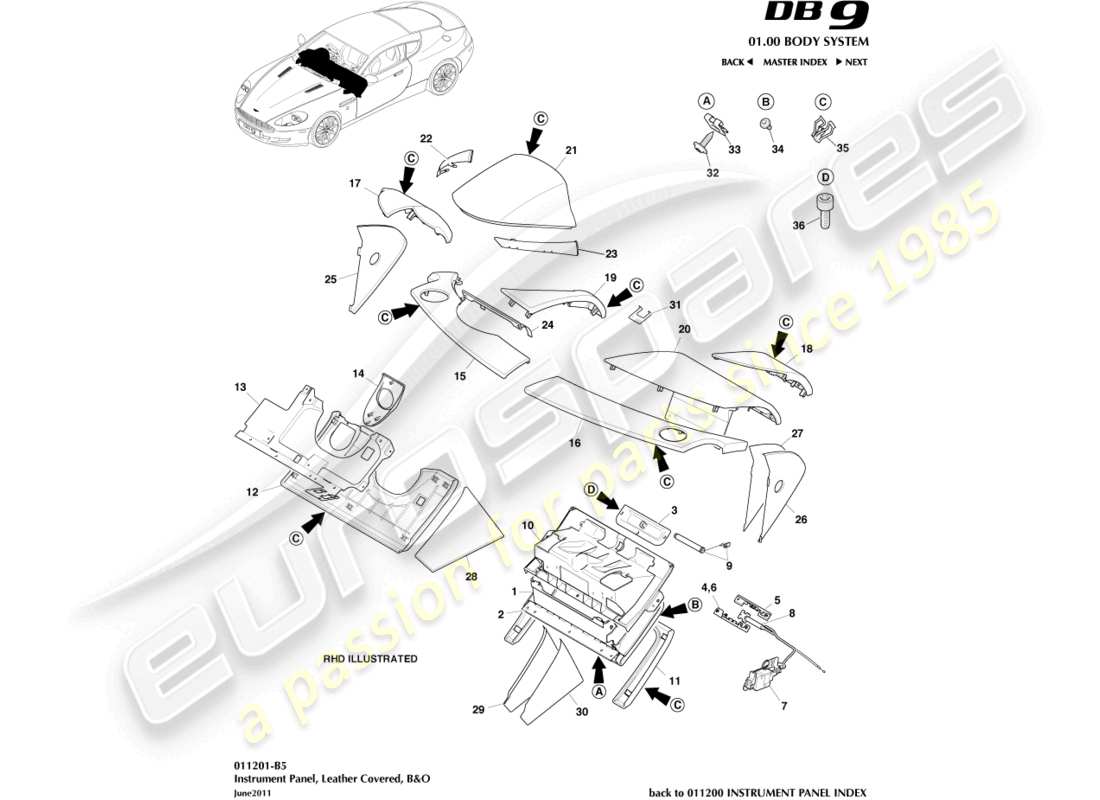

011201-B5 - Tableau de bord, cuir, B&O
Aston Martin DB9 (2005) Instrument Panel, Leather, B&O Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 4G43-C06010-AEW
ENSEMBLE COMPLET, BOITE A GANTS
depuis £411,74
depuis £411,74
# 1
MPN: 8D33-C06010-ABW
ENSEMBLE COMPLET, BOITE A GANTS
12MY
depuis £1 548,58
depuis £1 548,58
# 2
MPN: 1X4X-F06050-AB
CHARNIÈRE DE PORTE DE BOÎTE À GANTS
# 3
MPN: 4G43-C06157-AD
GÂCHE DE PORTE DE LA COFFRE À GANTS
depuis £13,97
depuis £13,97
# 4
MPN: 4G43-C044W04-AA
BOÎTIER DE LOQUET, SUPÉRIEUR
Remplacement
Remplacement
# 5
MPN: 4G43-C044W04-BA
BOÎTIER DE LOQUET, INFÉRIEUR
Remplacement
Remplacement
# 6
MPN: 701580
RIVET AVEUGLE
depuis £0,68
depuis £0,68
# 7
MPN: 4G43-37-10067
ACTIONNEUR, BOITE A GANTS
depuis £207,50
depuis £207,50
Cette pièce remplace le numéro de pièce 6G33-F9C070-AA
# 8
MPN: 4G43-68-10703
CABLE, DEBLOCAGE DE LA TRAPPE DE REMPLISSAGE DE CARBURANT
depuis £17,16
depuis £17,16
# 8
MPN: 4G43-2K625-AA
PULÉE DE CÂBLE, BOÎTE À GANTS
depuis £11,41
depuis £11,41
# 9
MPN: 4G43-C06102-AB
AMORTISSEUR
depuis £18,39
depuis £18,39
# 10
MPN: 6G33-56241-AD
BOUCLIER, VUE, ENSEMBLE BOITE A GANTS
07MY
# 10
MPN: 6G33-56241-AE
BOUCLIER, VUE, ENSEMBLE BOITE A GANTS
08MY De (V) A09110
depuis £33,87
depuis £33,87
Cette pièce remplace la référence 6G33-56241-AB que nous avons en stock.
# 10
MPN: 6G33-56240-AC
BOUCLIER, VUE, ENSEMBLE BOITE A GANTS
11MY
# 11
MPN: 4G43-C043K93-BDW
ENSEMBLE DE PANNEAU, CÔTÉ PASSAGER INFÉRIEUR, RHD
depuis £168,98
depuis £168,98
# 11
MPN: 4G43-C043K93-BFW
ENSEMBLE DE PANNEAU, CÔTÉ PASSAGER INFÉRIEUR, RHD
11MY
# 11
MPN: 8D33-C043K93-BBW
ENSEMBLE DE PANNEAU, CÔTÉ PASSAGER INFÉRIEUR, RHD
12MY
# 11
MPN: 4G43-C043K93-ADW
ENSEMBLE DE PANNEAU, CÔTÉ PASSAGER INFÉRIEUR, LHD
depuis £231,89
depuis £231,89
# 11
MPN: 4G43-C043K93-AEW
ENSEMBLE DE PANNEAU, CÔTÉ PASSAGER INFÉRIEUR, LHD
11MY
# 11
MPN: 8D33-C043K93-ABW
ENSEMBLE DE PANNEAU, CÔTÉ PASSAGER INFÉRIEUR, LHD
12MY
# 12
MPN: 4G43-C04325-BEW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, RHD
Jusqu'à 21-4-06
depuis £449,24
depuis £449,24
Cette pièce remplace la référence 4G43-C04325-BGW que nous avons en stock.
# 12
MPN: 4G43-C04325-BFW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, RHD
Du 21-4-06 au 12-6-06
# 12
MPN: 4G43-C04325-BGW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, RHD
Du 12-6-06 au 22-12-06
# 12
MPN: 4G43-C04325-BHW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, RHD
DE 22-12-06
# 12
MPN: 8D33-C04325-BBW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, RHD
12MY
# 12
MPN: 4G43-C04325-AEW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, LHD
Jusqu'à 21-4-06
depuis £299,49
depuis £299,49
# 12
MPN: 4G43-C04325-AFW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, LHD
Du 21-4-06 au 12-6-06
# 12
MPN: 4G43-C04325-AGW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, LHD
Du 12-6-06 U au 22-12-06
# 12
MPN: 4G43-C04325-AHW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, LHD
DE 22-12-06
# 12
MPN: 8D33-C04325-ABW
ENSEMBLE DE PANNEAU, INSTRUMENT INFÉRIEUR CÔTÉ CONDUCTEUR, LHD
12MY
# 13
MPN: 4G43-60K51-BF
PROTECTEUR DE GENOU, RHD
07MY
# 13
MPN: 4G43-60K51-BG
PROTECTEUR DE GENOU, RHD
08MY De (V) A09110
depuis £44,52
depuis £44,52
# 13
MPN: 4G43-60K51-AF
PROTECTEUR DE GENOU, LHD
07MY
# 13
MPN: 4G43-60K51-AG
PROTECTEUR DE GENOU, LHD
08MY De (V) A09110
depuis £44,52
depuis £44,52
# 14
MPN: 4G43-11A665-ACW
CADRE D'INTERRUPTEUR D'ÉCLAIRAGE
depuis £10,00
depuis £10,00
# 15
MPN: 4G43-C043C54-BHW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD SUPÉRIEUR CÔTÉ CONDUCTEUR, RHD
depuis £149,74
depuis £149,74
# 15
MPN: 9G43-C043C54-BBW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD SUPÉRIEUR CÔTÉ CONDUCTEUR, RHD
11MY
depuis £567,59
depuis £567,59
# 15
MPN: 9D33-C043C54-BBW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD SUPÉRIEUR CÔTÉ CONDUCTEUR, RHD
12MY
# 15
MPN: 4G43-C043C54-AHW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD SUPÉRIEUR CÔTÉ CONDUCTEUR, LHD
depuis £280,64
depuis £280,64
# 15
MPN: 9G43-C043C54-ABW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD SUPÉRIEUR CÔTÉ CONDUCTEUR, LHD
11MY
depuis £280,64
depuis £280,64
# 15
MPN: 9D33-C043C54-ABW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD SUPÉRIEUR CÔTÉ CONDUCTEUR, LHD
12MY
# 16
MPN: 4G43-C043C54-DHW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD, CÔTÉ PASSAGER SUPÉRIEUR, RHD
depuis £196,06
depuis £196,06
# 16
MPN: 9G43-C043C54-DBW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD, CÔTÉ PASSAGER SUPÉRIEUR, RHD
11MY
depuis £280,64
depuis £280,64
# 16
MPN: 9G43-C043C54-DBW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD, CÔTÉ PASSAGER SUPÉRIEUR, RHD
12MY
depuis £280,64
depuis £280,64
# 16
MPN: 4G43-C043C54-CHW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD, CÔTÉ PASSAGER SUPÉRIEUR, LHD
depuis £356,48
depuis £356,48
# 16
MPN: 9G43-C043C54-CBW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD, CÔTÉ PASSAGER SUPÉRIEUR, LHD
11MY
depuis £280,64
depuis £280,64
# 16
MPN: 9D33-C043C54-CBW
ENSEMBLE DE COUVERCLE, TABLEAU DE BORD, CÔTÉ PASSAGER SUPÉRIEUR, LHD
12MY
# 17
MPN: 4G43-C04634-CFW
ENSEMBLE DE PANNEAU, INSTRUMENT SUPÉRIEUR CÔTÉ CONDUCTEUR EXTÉRIEUR, RHD
depuis £125,00
depuis £125,00
# 17
MPN: 4G43-C04634-AFW
ENSEMBLE DE PANNEAU, INSTRUMENT SUPÉRIEUR CÔTÉ CONDUCTEUR EXTÉRIEUR, LHD
# 17
MPN: 8D33-C04634-CBW
ENSEMBLE DE PANNEAU, INSTRUMENT SUPÉRIEUR CÔTÉ CONDUCTEUR EXTÉRIEUR, RHD
12MY
# 17
MPN: 8D33-C04634-ABW
ENSEMBLE DE PANNEAU, INSTRUMENT SUPÉRIEUR CÔTÉ CONDUCTEUR EXTÉRIEUR, LHD
12MY
# 18
MPN: 4G43-C04635-BDW
ENSEMBLE DE PANNEAU, INSTRUMENT, SUPÉRIEUR, PASSAGER, RHD
depuis £125,00
depuis £125,00
# 18
MPN: 4G43-C04635-BEW
ENSEMBLE DE PANNEAU, INSTRUMENT, SUPÉRIEUR, PASSAGER, RHD
11MY
# 18
MPN: 8D33-C04635-BBW
ENSEMBLE DE PANNEAU, INSTRUMENT, SUPÉRIEUR, PASSAGER, RHD
12MY
# 18
MPN: 4G43-C04635-ADW
ENSEMBLE DE PANNEAU, INSTRUMENT, SUPÉRIEUR, PASSAGER, LHD
# 18
MPN: 4G43-C04635-AEW
ENSEMBLE DE PANNEAU, INSTRUMENT, SUPÉRIEUR, PASSAGER, LHD
11MY
# 18
MPN: 8D33-C04635-ABW
ENSEMBLE DE PANNEAU, INSTRUMENT, SUPÉRIEUR, PASSAGER, LHD
12MY
# 19
MPN: 4G43-C04634-DGW
ENSEMBLE DE PANNEAU, INSTRUMENT SUPÉRIEUR CÔTÉ CONDUCTEUR INTÉRIEUR, RHD
depuis £132,33
depuis £132,33
# 19
MPN: 4G43-C04634-BGW
ENSEMBLE DE PANNEAU, INSTRUMENT SUPÉRIEUR CÔTÉ CONDUCTEUR INTÉRIEUR, LHD
# 19
MPN: 8D33-C04634-DCW
ENSEMBLE DE PANNEAU, INSTRUMENT SUPÉRIEUR CÔTÉ CONDUCTEUR INTÉRIEUR, RHD
12MY
# 19
MPN: 8D33-C04634-BCW
ENSEMBLE DE PANNEAU, INSTRUMENT SUPÉRIEUR CÔTÉ CONDUCTEUR INTÉRIEUR, LHD
12MY
# 20
MPN: 4G43-C044H58-BEW
ENSEMBLE PANNEAU ET PORTE, AIRBAG, RHD
depuis £297,09
depuis £297,09
ENSEMBLE PANNEAU ET PORTE, AIRBAG, RHD Genuine Aston Martin – Utilisé en stock
Cuir bleu un peu de rétrécissement du cuir sur un coin
Cuir bleu un peu de rétrécissement du cuir sur un coin
# 20
MPN: 4G43-C044H58-BGW
ENSEMBLE PANNEAU ET PORTE, AIRBAG, RHD
11MY
depuis £613,81
depuis £613,81
# 20
MPN: 8D33-C044H58-BBW
ENSEMBLE PANNEAU ET PORTE, AIRBAG, RHD
12MY
# 20
MPN: 4G43-C044H58-AEW
ENSEMBLE PANNEAU ET PORTE, AIRBAG, LHD
# 20
MPN: 4G43-C044H58-AGW
ENSEMBLE PANNEAU ET PORTE, AIRBAG, LHD
11MY
# 20
MPN: 8D33-C044H58-ABW
ENSEMBLE PANNEAU ET PORTE, AIRBAG, LHD
12MY
# 21
MPN: 4G43-10862-ALW
ENSEMBLE DE CAPOT, GROUPE D'INSTRUMENTS
depuis £425,00
depuis £425,00
# 21
MPN: 8D33-10862-ABW
ENSEMBLE DE CAPOT, GROUPE D'INSTRUMENTS
12MY
# -
-
CLIP, 8.5X16X1.7 COUPER
# 22
MPN: 4G43-C045C90-BC
APPLIQUE, CADRE DE GROUPE D'INSTRUMENTS, DROIT
depuis £60,85
depuis £60,85
# 23
MPN: 4G43-C045C90-AC
APPLIQUE, CADRE DE GROUPE D'INSTRUMENTS, LH
depuis £60,85
depuis £60,85
# 24
MPN: 4G43-3T501-AEW
COUVERCLE DE COLONNE DE DIRECTION
depuis £43,58
depuis £43,58
# 25
MPN: 4G43-044B92-AAW
COUVERCLE, TABLEAU DE BORD, EXTREMITE DROITE, CUIR, LHD
depuis £36,86
depuis £36,86
# 25
MPN: 4G43-044B92-BAW
COUVERCLE, TABLEAU DE BORD, EXTREMITE DROITE, CUIR, RHD
# 25
MPN: 8D33-044B92-AAW
COUVERCLE, TABLEAU DE BORD, EXTREMITE DROITE, CUIR, RHD
12MY
depuis £98,95
depuis £98,95
# 26
MPN: 4G43-044B92-CAW
COUVERCLE, TABLEAU DE BORD, EXTRAIT GAUCHE, CUIR, LHD
depuis £36,86
depuis £36,86
# 26
MPN: 4G43-044B92-DAW
COUVERCLE, TABLEAU DE BORD, EXTRAIT GAUCHE, CUIR, RHD
# 26
MPN: 8D33-044B92-CAW
COUVERCLE, TABLEAU DE BORD, EXTRAIT GAUCHE, CUIR, RHD
12MY
depuis £98,95
depuis £98,95
# 27
MPN: 4G43-044B93-AA
ESPACEUR, COUVERCLE
# 28
MPN: 4G43-044H41-AAW
COUVERCLE, I/PANNEAU, CENTRE DROIT, CUIR, LHD
depuis £58,22
depuis £58,22
# 28
MPN: 4G43-044H41-BAW
COUVERCLE, I/PANNEAU, CENTRE DROIT, CUIR, RHD
depuis £58,22
depuis £58,22
# 28
MPN: 8D33-044H41-AAW
COUVERCLE, I/PANNEAU, CENTRE DROIT, CUIR
12MY
depuis £128,80
depuis £128,80
# 29
MPN: 4G43-044H40-AAW
COUVERCLE, I/PANNEAU, CENTRE GAUCHE, CUIR, LHD
depuis £58,22
depuis £58,22
# 29
MPN: 4G43-044H40-BAW
COUVERCLE, I/PANNEAU, CENTRE GAUCHE, CUIR, RHD
depuis £58,22
depuis £58,22
# 29
MPN: 8D33-044H40-AAW
COUVERCLE I/PANNEAU, CENTRE GAUCHE, CUIR
12MY
depuis £128,80
depuis £128,80
# 30
MPN: 4G43-044B95-AA
ESPACEUR, COUVERCLE
# 31
MPN: 4G43-044K82-AB
SUPPORT DE TABLEAU DE BORD, ABSORPTION D'ENERGIE
07MY
# 32
MPN: 701157
VIS, 4.2X16 GRANDE Rondelle DE RONDELLE
depuis £0,47
depuis £0,47
# 33
MPN: 701448
ÉCROU, TYPE U
depuis £0,47
depuis £0,47
# 34
MPN: 701445
VIS, M4X8
depuis £0,47
depuis £0,47
# 35
MPN: 702520
CLIP, GARNITURE ENFONCABLE
# 36
MPN: 4G43-105104-AA
VIS, M4X8, TÊTE CAPUCHE
07MY
depuis £0,47
depuis £0,47
-part-diagram-011201-b6.webp "ASTON MARTIN DB9 (2005) POUTRE TRANSVERSALE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b7.webp "ASTON MARTIN DB9 (2005) STRUCTURE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-d1.webp "ASTON MARTIN DB9 (2005) INTERRUPTEUR DE BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-011201-e1.webp "ASTON MARTIN DB9 (2005) SUPPORTS CCB VERS BIW SCHÉMA DES PIÈCES")
-part-diagram-011202-b1.webp "ASTON MARTIN DB9 (2005) CONSOLE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011202-b2.webp "ASTON MARTIN DB9 (2005) CONSOLE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011202-b4.webp "ASTON MARTIN DB9 (2005) CONSOLE CENTRALE, MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-011202-b5.webp "ASTON MARTIN DB9 (2005) CONSOLE CENTRALE, MANUEL, 08MY SCHÉMA DES PIÈCES")
-part-diagram-011202-b6.webp "ASTON MARTIN DB9 (2005) CONSOLE AVANT, AUTOMATIQUE, 09MY SCHÉMA DES PIÈCES")
-part-diagram-011202-b9.webp "ASTON MARTIN DB9 (2005) CONSOLE AVANT, MANUEL, 09MY SCHÉMA DES PIÈCES")
-part-diagram-011202-d1.webp "ASTON MARTIN DB9 (2005) COMMUTATEURS DE CONSOLE SCHÉMA DES PIÈCES")
-part-diagram-011401.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE SERRURES ET CLÉS SCHÉMA DES PIÈCES")
-part-diagram-011401-b1.webp "ASTON MARTIN DB9 (2005) ÉMETTEUR, RKE SCHÉMA DES PIÈCES")
-part-diagram-011401-b2.webp "ASTON MARTIN DB9 (2005) MODULE DÉMARRAGE/ARRÊT SCHÉMA DES PIÈCES")
-part-diagram-011403-b1.webp "ASTON MARTIN DB9 (2005) SYSTÈME DE VERROUILLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-011404-b1.webp "ASTON MARTIN DB9 (2005) LOQUET DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011404-b3.webp "ASTON MARTIN DB9 (2005) ASSEMBLAGE DE LA POIGNÉE SCHÉMA DES PIÈCES")
-part-diagram-011405-b1.webp "ASTON MARTIN DB9 (2005) SYSTÈME DE VERROUILLAGE DU COFFRE SCHÉMA DES PIÈCES")
-part-diagram-011409-b1.webp "ASTON MARTIN DB9 (2005) TÉLÉCOMMANDE D'ENTRÉE SANS CLÉ SCHÉMA DES PIÈCES")
-part-diagram-011409-d1.webp "ASTON MARTIN DB9 (2005) INTERRUPTEUR DE PROTECTION RÉDUIT SCHÉMA DES PIÈCES")
-part-diagram-011410-b1.webp "ASTON MARTIN DB9 (2005) MÉCANISME DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011410-b2.webp "ASTON MARTIN DB9 (2005) MÉCANISME DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011410-d2.webp "ASTON MARTIN DB9 (2005) INTERRUPTEUR DE DÉVERROUILLAGE DU REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-011411-b1.webp "ASTON MARTIN DB9 (2005) SYSTÈME DE VERROUILLAGE DU TONNEAU SCHÉMA DES PIÈCES")
-part-diagram-011601.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DE L'ENSEMBLE BALAI D'ESSUIE-GLACE")
-part-diagram-011601-b2.webp "ASTON MARTIN DB9 (2005) ENSEMBLE BALAI D'ESSUIE-GLACE, 12MY SCHÉMA DES PIÈCES")
-part-diagram-011602-b2.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE LIAISON D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-10.webp "ASTON MARTIN DB9 (2005) BOUTEILLE DE RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-20.webp "ASTON MARTIN DB9 (2005) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011604-30.webp "ASTON MARTIN DB9 (2005) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-011702-b3.webp "ASTON MARTIN DB9 (2005) ASSEMBLAGE DE TOIT VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011702-b4.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE TOIT VOLANTE, 9.5MY SUR SCHÉMA DES PIÈCES")
-part-diagram-011702-b6.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES MOULÉES DU JOINT SUPÉRIEUR")
-part-diagram-011703-b1.webp "ASTON MARTIN DB9 (2005) PANNEAU D'OUVERTURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-011901-b1.webp "ASTON MARTIN DB9 (2005) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b2.webp "ASTON MARTIN DB9 (2005) ARMATURE DE PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b3.webp "ASTON MARTIN DB9 (2005) ISOLATEUR DE PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011902-b1.webp "ASTON MARTIN DB9 (2005) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011902-b2.webp "ASTON MARTIN DB9 (2005) ARMATURE DE PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011904-b1.webp "ASTON MARTIN DB9 (2005) SUPPORTS DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-011904-b2.webp "ASTON MARTIN DB9 (2005) SUPPORTS DE PLAQUE D'IMMATRICULATION, NAS SCHÉMA DES PIÈCES")
-part-diagram-012001-b2.webp "ASTON MARTIN DB9 (2005) CEINTURES DE SÉCURITÉ ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-012001-b5.webp "ASTON MARTIN DB9 (2005) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-012001-b7.webp "ASTON MARTIN DB9 (2005) CEINTURES DE SÉCURITÉ ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-012003-b2.webp "ASTON MARTIN DB9 (2005) AIRBAG PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-012003-b3.webp "ASTON MARTIN DB9 (2005) AIRBAG LATÉRAL SCHÉMA DES PIÈCES")
-part-diagram-012004-b1.webp "ASTON MARTIN DB9 (2005) DISPOSITIFS DE RETENUE POUR ENFANTS SCHÉMA DES PIÈCES")
-part-diagram-012004-b2.webp "ASTON MARTIN DB9 (2005) INSTALLATION ROPS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-012005-b1.webp "ASTON MARTIN DB9 (2005) CAPTEURS D'ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-020100-c1.webp "ASTON MARTIN DB9 (2005) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-020100-c2.webp "ASTON MARTIN DB9 (2005) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-020300-c1.webp "ASTON MARTIN DB9 (2005) SUPPORTS MOTEUR, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-020300-c2.webp "ASTON MARTIN DB9 (2005) SUPPORTS MOTEUR, AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-020600.webp "ASTON MARTIN DB9 (2005) BOUCLIERS ANTI-ÉCLABOUSSURES ET THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-030100-e1.webp "ASTON MARTIN DB9 (2005) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030200-e1.webp "ASTON MARTIN DB9 (2005) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-e1.webp "ASTON MARTIN DB9 (2005) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-s1.webp "ASTON MARTIN DB9 (2005) REFROIDISSEMENT DU MOTEUR (AJUSTEMENT EN LIGNE) SCHÉMA DES PIÈCES")
-part-diagram-030304-s2.webp "ASTON MARTIN DB9 (2005) TUYAUX ET RÉSERVOIR DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-030400-e1.webp "ASTON MARTIN DB9 (2005) CONTRÔLE DE CHARGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-030400-e1-1.webp "ASTON MARTIN DB9 (2005) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-030600.webp "ASTON MARTIN DB9 (2005) DÉMARREUR SCHÉMA DES PIÈCES")
-part-diagram-030700-e1.webp "ASTON MARTIN DB9 (2005) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-030800-e1.webp "ASTON MARTIN DB9 (2005) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-030900-e1.webp "ASTON MARTIN DB9 (2005) TRAIN DE SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-031000-e1.webp "ASTON MARTIN DB9 (2005) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-031100.webp "ASTON MARTIN DB9 (2005) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-031200.webp "ASTON MARTIN DB9 (2005) CHARGEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-031300-s1.webp "ASTON MARTIN DB9 (2005) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-031400-e1.webp "ASTON MARTIN DB9 (2005) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-031401-d1.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DE COMMANDE ÉLECTRONIQUE DU MOTEUR")
-part-diagram-031403-d1.webp "ASTON MARTIN DB9 (2005) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031800.webp "ASTON MARTIN DB9 (2005) CONTRÔLE DE L'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-031904.webp "ASTON MARTIN DB9 (2005) CONTACTEUR DE PÉDALE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-040100-c1.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-040105-c1.webp "ASTON MARTIN DB9 (2005) BARRE STABILISATRICE AVANT, SCHÉMA DES PIÈCES DU COUPÉ")
-part-diagram-040106-c2.webp "ASTON MARTIN DB9 (2005) BARRE STABILISATRICE AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-040200-c1.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040205-c1.webp "ASTON MARTIN DB9 (2005) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040300.webp "ASTON MARTIN DB9 (2005) RESSORT ET AMORTISSEUR ARRIÈRE, À 09MY SCHÉMA DES PIÈCES")
-part-diagram-040300-c1.webp "ASTON MARTIN DB9 (2005) RESSORT ET AMORTISSEUR AVANT, À 09MY SCHÉMA DES PIÈCES")
-part-diagram-040300-c2.webp "ASTON MARTIN DB9 (2005) RESSORT ET AMORTISSEUR ARRIÈRE, 09MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-040300-c4.webp "ASTON MARTIN DB9 (2005) RESSORT ET AMORTISSEUR AVANT, 09MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-040304-c1.webp "ASTON MARTIN DB9 (2005) COMMANDES D'AMORTISSEMENT DES AMORTISSEURS SCHÉMA DES PIÈCES")
-part-diagram-040304-d1.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DU MODULE D'AMORTISSEMENT ACTIF")
-part-diagram-040400.webp "ASTON MARTIN DB9 (2005) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-040401-c1.webp "ASTON MARTIN DB9 (2005) KIT PACK SPORT, 2007 SCHÉMA DES PIÈCES")
-part-diagram-050100-w1.webp "ASTON MARTIN DB9 (2005) ENSEMBLE D'ARBRE DE TRANSMISSION, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-050100-w2.webp "ASTON MARTIN DB9 (2005) ENSEMBLE D'ARBRE DE TRANSMISSION, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-050500.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DE L'ENSEMBLE DEMI-ARBRE ARRIÈRE")
-part-diagram-060300-c1.webp "ASTON MARTIN DB9 (2005) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-060400-c1.webp "ASTON MARTIN DB9 (2005) SYSTÈME DE FREINAGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060500-c2.webp "ASTON MARTIN DB9 (2005) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-060600.webp "ASTON MARTIN DB9 (2005) ENSEMBLE D'ACTIONNEUR DE FREIN, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-060600-c3.webp "ASTON MARTIN DB9 (2005) ENSEMBLE D'ACTIONNEUR DE FREIN, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-060603-c1.webp "ASTON MARTIN DB9 (2005) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-060603-c2.webp "ASTON MARTIN DB9 (2005) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060604.webp "ASTON MARTIN DB9 (2005) COMMUTATEUR DE FEU STOP SCHÉMA DES PIÈCES")
-part-diagram-060700.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE FREIN ASSISTÉ SCHÉMA DES PIÈCES")
-part-diagram-060900-c1.webp "ASTON MARTIN DB9 (2005) MODULE ANTIBLOCAGE SCHÉMA DES PIÈCES")
-part-diagram-060901-c1.webp "ASTON MARTIN DB9 (2005) CAPTEUR ANTIBLOCAGE ET DE PATINAGE DES ROUES SCHÉMA DES PIÈCES")
-part-diagram-070000-p1.webp "ASTON MARTIN DB9 (2005) BOÎTE-PONT, AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-070000-p2.webp "ASTON MARTIN DB9 (2005) REFROIDISSEMENT DE LA BOÎTE-PONT, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-070000-p3.webp "ASTON MARTIN DB9 (2005) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-070200.webp "ASTON MARTIN DB9 (2005) REFROIDISSEMENT DE LA BOÎTE-PONT, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-070200-r1.webp "ASTON MARTIN DB9 (2005) REFROIDISSEMENT DE LA BOÎTE-PONT, MANUEL, 09MY SCHÉMA DES PIÈCES")
-part-diagram-070300-r1.webp "ASTON MARTIN DB9 (2005) BOÎTE-PONT, MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-070502.webp "ASTON MARTIN DB9 (2005) LEVIER DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070502-d1.webp "ASTON MARTIN DB9 (2005) COMMUTATEURS DE BOÎTE-PONT SCHÉMA DES PIÈCES")
-part-diagram-070502-d4.webp "ASTON MARTIN DB9 (2005) DÉCALAGE PAR INTERFACE FILAIRE SCHÉMA DES PIÈCES")
-part-diagram-070600-r1.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE LEVIER DE VITESSES, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-080000-r1.webp "ASTON MARTIN DB9 (2005) SYSTÈME D'EMBRAYAGE, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-080000-r2.webp "ASTON MARTIN DB9 (2005) SYSTÈME D'EMBRAYAGE, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-090000-s1.webp "ASTON MARTIN DB9 (2005) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-090400-s1.webp "ASTON MARTIN DB9 (2005) SOUS-SYSTÈME DE BOUCLIER THERMIQUE SCHÉMA DES PIÈCES")
-part-diagram-100103-s1.webp "ASTON MARTIN DB9 (2005) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100104-s1.webp "ASTON MARTIN DB9 (2005) BOUCHON ET TUYAU DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-100104-s2.webp "ASTON MARTIN DB9 (2005) BOUCHON ET TUYAU DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-100106-d1.webp "ASTON MARTIN DB9 (2005) MODULES DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-110200-c1.webp "ASTON MARTIN DB9 (2005) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-110203-c1.webp "ASTON MARTIN DB9 (2005) REFROIDISSEUR, TUYAUX ET RÉSERVOIR, LHD SCHÉMA DES PIÈCES")
-part-diagram-110203-c2.webp "ASTON MARTIN DB9 (2005) REFROIDISSEUR, TUYAUX ET RÉSERVOIR, RHD SCHÉMA DES PIÈCES")
-part-diagram-110400.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DE L'ENSEMBLE COLONNE DE DIRECTION")
-part-diagram-110502-d1.webp "ASTON MARTIN DB9 (2005) ALLUMAGE SCHÉMA DES PIÈCES DE L'ASSEMBLAGE DE COMMUTATEUR")
-part-diagram-110600-b1.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DE L'ENSEMBLE VOLANT")
-part-diagram-110600-b3.webp "ASTON MARTIN DB9 (2005) VOLANT, SCHÉMA DES PIÈCES DU RÉGULATEUR DE VITESSE")
-part-diagram-110602.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DU COMMUTATEUR DE COLONNE DE DIRECTION")
-part-diagram-120101.webp "ASTON MARTIN DB9 (2005) CONDUITS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120102.webp "ASTON MARTIN DB9 (2005) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120103-b1.webp "ASTON MARTIN DB9 (2005) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120300.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DE L'ÉVAPORATEUR ET DU CHAUFFAGE")
-part-diagram-120305-s1.webp "ASTON MARTIN DB9 (2005) CONDUITE DE CLIMATISATION, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-120305-s2.webp "ASTON MARTIN DB9 (2005) CONDUITE DE CLIMATISATION, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-120400.webp "ASTON MARTIN DB9 (2005) CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-130101.webp "ASTON MARTIN DB9 (2005) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-130600-d1.webp "ASTON MARTIN DB9 (2005) SYSTÈME DE KLAXON SCHÉMA DES PIÈCES")
-part-diagram-131301-d1.webp "ASTON MARTIN DB9 (2005) CAPTEURS D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-140101-d1.webp "ASTON MARTIN DB9 (2005) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d2.webp "ASTON MARTIN DB9 (2005) INTERRUPTEUR D'ARRÊT DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d3.webp "ASTON MARTIN DB9 (2005) KIT DE CONDITIONNEUR DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140102-b1.webp "ASTON MARTIN DB9 (2005) SUPPORTS DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140103-d2.webp "ASTON MARTIN DB9 (2005) BATTERIE CÂBLES, SCHÉMA DES PIÈCES DU COUPÉ")
-part-diagram-140103-d3.webp "ASTON MARTIN DB9 (2005) CÂBLES DE BATTERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150103-d1.webp "ASTON MARTIN DB9 (2005) AMPLIFICATEURS, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150103-d2.webp "ASTON MARTIN DB9 (2005) AMPLIFICATEURS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150103-d3.webp "ASTON MARTIN DB9 (2005) PREMIUM AMPLIFICATEURS, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150103-d4.webp "ASTON MARTIN DB9 (2005) AMPLIFICATEURS HAUT DE GAMME, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150104-d1.webp "ASTON MARTIN DB9 (2005) COLONNE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-150104-d2.webp "ASTON MARTIN DB9 (2005) COLONNE CENTRALE, 09MY SCHÉMA DES PIÈCES")
-part-diagram-150108-d1.webp "ASTON MARTIN DB9 (2005) LECTEUR MULTIMÉDIA SCHÉMA DES PIÈCES")
-part-diagram-150108-d3.webp "ASTON MARTIN DB9 (2005) MP3 MÉDIAS SCHÉMA DES PIÈCES")
-part-diagram-150204-d1.webp "ASTON MARTIN DB9 (2005) ANTENNE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-150204-d2.webp "ASTON MARTIN DB9 (2005) ANTENNE ÉLECTRONIQUE, 08MY SCHÉMA DES PIÈCES")
-part-diagram-150204-d3.webp "ASTON MARTIN DB9 (2005) ANTENNE ÉLECTRONIQUE, PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-150204-d4.webp "ASTON MARTIN DB9 (2005) ANTENNE ÉLECTRONIQUE, 09MY SCHÉMA DES PIÈCES")
-part-diagram-150301-d1.webp "ASTON MARTIN DB9 (2005) HAUT-PARLEUR, BASE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-d2.webp "ASTON MARTIN DB9 (2005) HAUT-PARLEUR, BASE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150301-d5.webp "ASTON MARTIN DB9 (2005) HAUT-PARLEURS, 07MY, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-d6.webp "ASTON MARTIN DB9 (2005) HAUT-PARLEURS, 07MY, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150301-d7.webp "ASTON MARTIN DB9 (2005) HAUT-PARLEUR, PREMIUM, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-d8.webp "ASTON MARTIN DB9 (2005) HAUT-PARLEUR, PREMIUM, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-160000-s1.webp "ASTON MARTIN DB9 (2005) DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-160200.webp "ASTON MARTIN DB9 (2005) SOUS-SYSTÈME DE DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-170101-d1.webp "ASTON MARTIN DB9 (2005) PHARES SCHÉMA DES PIÈCES")
-part-diagram-170102-d1.webp "ASTON MARTIN DB9 (2005) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-170105-d1.webp "ASTON MARTIN DB9 (2005) MARQUEURS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-170202-d2.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES D'ÉCLAIRAGE DE COURTOISIE")
-part-diagram-170301-d1.webp "ASTON MARTIN DB9 (2005) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170301-d2.webp "ASTON MARTIN DB9 (2005) LAMPE SOP MONTÉE EN HAUTEUR, SCHÉMA DES PIÈCES DU COUPÉ")
-part-diagram-170301-d3.webp "ASTON MARTIN DB9 (2005) FEU STOP SURÉLEVÉ, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-170305-d1.webp "ASTON MARTIN DB9 (2005) MARQUEURS LATÉRAUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170306-d1.webp "ASTON MARTIN DB9 (2005) RÉFLECTEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170308.webp "ASTON MARTIN DB9 (2005) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-170401-b1.webp "ASTON MARTIN DB9 (2005) MISE À NIVEAU DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-170401-d1.webp "ASTON MARTIN DB9 (2005) CONTRÔLEUR DE NIVEAU DE PHARE SCHÉMA DES PIÈCES")
-part-diagram-170501-d2.webp "ASTON MARTIN DB9 (2005) INTERRUPTEUR D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-180101-d1.webp "ASTON MARTIN DB9 (2005) FAISCEAU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180101-d3.webp "ASTON MARTIN DB9 (2005) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180102.webp "ASTON MARTIN DB9 (2005) HARNAIS IP SCHÉMA DES PIÈCES")
-part-diagram-180102-d5.webp "ASTON MARTIN DB9 (2005) HARNAIS IP, SCHÉMA DES PIÈCES B&O")
-part-diagram-180103.webp "ASTON MARTIN DB9 (2005) HARNAIS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-180103-d1.webp "ASTON MARTIN DB9 (2005) HARNAIS DE CORPS SCHÉMA DES PIÈCES")
-part-diagram-180103-d2.webp "ASTON MARTIN DB9 (2005) HARNAIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-180103-d3.webp "ASTON MARTIN DB9 (2005) HARNAIS DE BOTTE SCHÉMA DES PIÈCES")
-part-diagram-180106.webp "ASTON MARTIN DB9 (2005) PANNEAU DE FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-180401.webp "ASTON MARTIN DB9 (2005) PRISE AUXILIAIRE SCHÉMA DES PIÈCES")
-part-diagram-190101-d2.webp "ASTON MARTIN DB9 (2005) TRAQUEUR SCHÉMA DES PIÈCES")
-part-diagram-190102.webp "ASTON MARTIN DB9 (2005) CAPTEURS ET COMMUTATEURS ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-190103-d1.webp "ASTON MARTIN DB9 (2005) SONDEUR DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-190202.webp "ASTON MARTIN DB9 (2005) RKE SCHÉMA DES PIÈCES")
-part-diagram-190600-d1.webp "ASTON MARTIN DB9 (2005) SOUS-SYSTÈME DE COMMANDE VOCALE SCHÉMA DES PIÈCES")
-part-diagram-190701-10.webp "ASTON MARTIN DB9 (2005) GPS, COUPÉ, VERS 09MY SCHÉMA DES PIÈCES")
-part-diagram-190701-20.webp "ASTON MARTIN DB9 (2005) GPS, VOLANTE, VERS 09MY SCHÉMA DES PIÈCES")
-part-diagram-190701-30.webp "ASTON MARTIN DB9 (2005) GPS, DE 09MY À 12MY SCHÉMA DES PIÈCES")
-part-diagram-190701-40.webp "ASTON MARTIN DB9 (2005) GPS, 12MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-190703-10.webp "ASTON MARTIN DB9 (2005) ÉCRAN DE NAVIGATION PAR SATELLITE, À 12MY SCHÉMA DES PIÈCES")
-part-diagram-190703-20.webp "ASTON MARTIN DB9 (2005) ÉCRAN DE NAVIGATION PAR SATELLITE, 12MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-190705-d1.webp "ASTON MARTIN DB9 (2005) TUNER GPS, VERS 09MY SCHÉMA DES PIÈCES")
-part-diagram-190706-d1.webp "ASTON MARTIN DB9 (2005) ANTENNE GPS, SCHÉMA DES PIÈCES DU COUPÉ")
-part-diagram-190706-d2.webp "ASTON MARTIN DB9 (2005) ANTENNE GPS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-190800.webp "ASTON MARTIN DB9 (2005) SOUS-SYSTÈME DE TÉLÉPHONIE CELLULAIRE SCHÉMA DES PIÈCES")
-part-diagram-190801.webp "ASTON MARTIN DB9 (2005) SOUS-SYSTÈME BLUETOOTH SCHÉMA DES PIÈCES")
-part-diagram-191001.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DE COMMANDE MULTIFONCTIONS")
-part-diagram-191001-b1.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DU MODULE DE PRESSION DES PNEUS")
-part-diagram-191001-d3.webp "ASTON MARTIN DB9 (2005) MODULE DE PRESSION DES PNEUS, 11MY SCHÉMA DES PIÈCES")
-part-diagram-200002.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DES ÉTIQUETTES DE SOUS-CAPOT")
-part-diagram-000101.webp "ASTON MARTIN DB9 (2005) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000101-s1.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-000102.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DES ÉTIQUETTES INTÉRIEURES")
-part-diagram-000200-c1.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES DE L'ÉQUIPEMENT D'URGENCE")
-part-diagram-000301-g4.webp "ASTON MARTIN DB9 (2005) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
-part-diagram-010100-b1.webp "ASTON MARTIN DB9 (2005) CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010100-b2.webp "ASTON MARTIN DB9 (2005) CORPS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010101-b1.webp "ASTON MARTIN DB9 (2005) COMPOSANTS DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010101-b2.webp "ASTON MARTIN DB9 (2005) COMPOSANTS DE CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010101-b81.webp "ASTON MARTIN DB9 (2005) DESSOUS DE CAISSE SCHÉMA DES PIÈCES")
-part-diagram-010101-b82.webp "ASTON MARTIN DB9 (2005) BAS DE CAISSE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010101-b83.webp "ASTON MARTIN DB9 (2005) BAS DE CAISSE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010102-b81.webp "ASTON MARTIN DB9 (2005) TABLEAU DE BORD ET CAPOT DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010102-b84.webp "ASTON MARTIN DB9 (2005) BODY DASH ET DOWL, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010103-b1.webp "ASTON MARTIN DB9 (2005) TOIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010103-b2.webp "ASTON MARTIN DB9 (2005) PARE-BRISE, EXTÉRIEUR, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010104-b1.webp "ASTON MARTIN DB9 (2005) PANNEAU CÔTÉ CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010104-b2.webp "ASTON MARTIN DB9 (2005) PANNEAU CÔTÉ CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010106-b3.webp "ASTON MARTIN DB9 (2005) CARROSSERIE ARRIÈRE COMPOSITE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010106-b4.webp "ASTON MARTIN DB9 (2005) CORPS ARRIÈRE COMPOSITE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010106-b81.webp "ASTON MARTIN DB9 (2005) CARROSSERIE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010106-b82.webp "ASTON MARTIN DB9 (2005) PARTIE ARRIÈRE DE LA CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010107-b1.webp "ASTON MARTIN DB9 (2005) PASSAGES DE ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010107-c1.webp "ASTON MARTIN DB9 (2005) BOUCLIERS DE SOUBASSEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010108-b2.webp "ASTON MARTIN DB9 (2005) STRUCTURE EV, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010108-b4.webp "ASTON MARTIN DB9 (2005) STRUCTURE EV, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010202.webp "ASTON MARTIN DB9 (2005) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-010203-b1.webp "ASTON MARTIN DB9 (2005) ASSEMBLAGE DE L'AILE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010204-b1.webp "ASTON MARTIN DB9 (2005) PASSAGES DE ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010204-b2.webp "ASTON MARTIN DB9 (2005) SÉPARATEUR, CALANDRE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010205-b1.webp "ASTON MARTIN DB9 (2005) CAPOT ET MONTAGE SCHÉMA DES PIÈCES")
-part-diagram-010207-b1.webp "ASTON MARTIN DB9 (2005) BOUCLIER INFÉRIEUR AVANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010207-b2.webp "ASTON MARTIN DB9 (2005) BOUCLIER INFÉRIEUR AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010301-b1.webp "ASTON MARTIN DB9 (2005) PORTES LATÉRALES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010301-g1.webp "ASTON MARTIN DB9 (2005) CHARNIÈRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010303-b1.webp "ASTON MARTIN DB9 (2005) COUVERCLE DE COFFRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010303-b2.webp "ASTON MARTIN DB9 (2005) COUVERCLE DE COFFRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010501.webp "ASTON MARTIN DB9 (2005) GARNITURE DE PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-010501-b3.webp "ASTON MARTIN DB9 (2005) GARNITURE INTÉRIEURE AUXILIAIRE SCHÉMA DES PIÈCES")
-part-diagram-010501-b5.webp "ASTON MARTIN DB9 (2005) GARNITURE DE PLANCHER, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010502.webp "ASTON MARTIN DB9 (2005) GARNITURE LATÉRALE DU CAPOT, INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-010503-b1.webp "ASTON MARTIN DB9 (2005) ENSEMBLE DE GARNITURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-010503-b2.webp "ASTON MARTIN DB9 (2005) GARNITURE DE TOIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010503-b6.webp "ASTON MARTIN DB9 (2005) GARNITURE DE LINTEAU, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010503-b8.webp "ASTON MARTIN DB9 (2005) GARNITURE DE PILIER, SUPÉRIEURE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010504.webp "ASTON MARTIN DB9 (2005) VISIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010505-b1.webp "ASTON MARTIN DB9 (2005) GARNITURE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010507-b1.webp "ASTON MARTIN DB9 (2005) GARNITURE DE CUSTODE LATÉRALE DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010507-b2.webp "ASTON MARTIN DB9 (2005) GARNITURE DE MONTANT SUPÉRIEUR, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010507-b3.webp "ASTON MARTIN DB9 (2005) GARNITURE DE CUSTODE LATÉRALE DE CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010508-b2.webp "ASTON MARTIN DB9 (2005) SCHÉMA DES PIÈCES D'ASSEMBLAGE DU PLATEAU DE COLIS")
-part-diagram-010508-b3.webp "ASTON MARTIN DB9 (2005) GARNITURE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010508-b5.webp "ASTON MARTIN DB9 (2005) GARNITURE D'OUVERTURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-010508-b8.webp "ASTON MARTIN DB9 (2005) GARNITURE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010601-b2.webp "ASTON MARTIN DB9 (2005) ISOLATION PHONIQUE DU SOL SCHÉMA DES PIÈCES")
-part-diagram-010601-b4.webp "ASTON MARTIN DB9 (2005) ISOLATION PHONIQUE, COMP. MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-010601-b6.webp "ASTON MARTIN DB9 (2005) COUSSINETS SONORES ANTI-CANETTES SCHÉMA DES PIÈCES")
-part-diagram-010601-b8.webp "ASTON MARTIN DB9 (2005) ISOLATION DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010702-b1.webp "ASTON MARTIN DB9 (2005) COUPE-FROID DYNAMIQUE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010702-b2.webp "ASTON MARTIN DB9 (2005) COUPE-FROID DYNAMIQUE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010703-b1.webp "ASTON MARTIN DB9 (2005) JOINT SOUPLE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010703-b3.webp "ASTON MARTIN DB9 (2005) JOINT SOUPLE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010706-b1.webp "ASTON MARTIN DB9 (2005) COUVERTURE DU PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-010707-b1.webp "ASTON MARTIN DB9 (2005) PARE-EAU SCHÉMA DES PIÈCES")
-part-diagram-010801.webp "ASTON MARTIN DB9 (2005) GRILLE DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-010801-b1.webp "ASTON MARTIN DB9 (2005) GRILLE DE RADIATEUR,09MY SCHÉMA DES PIÈCES")
-part-diagram-010802-b1.webp "ASTON MARTIN DB9 (2005) GARNITURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010804-b2.webp "ASTON MARTIN DB9 (2005) GARNITURE DE TOIT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010805-b1.webp "ASTON MARTIN DB9 (2005) GARNITURE LATÉRALE ET DE CUSTODE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010805-b2.webp "ASTON MARTIN DB9 (2005) GARNITURE LATÉRALE ET DE QUART, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010805-b5.webp "ASTON MARTIN DB9 (2005) GARDE ANTI-PIERRES SCHÉMA DES PIÈCES")
-part-diagram-010806-b1.webp "ASTON MARTIN DB9 (2005) GARNITURE ARRIÈRE DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-010807-b1.webp "ASTON MARTIN DB9 (2005) GARNITURE DE COUVERCLE DE COFFRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010807-b2.webp "ASTON MARTIN DB9 (2005) GARNITURE DE COUVERCLE DE COFFRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010901-b1.webp "ASTON MARTIN DB9 (2005) RÉTROVISEUR INTÉRIEUR, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010901-b3.webp "ASTON MARTIN DB9 (2005) RÉTROVISEUR INTÉRIEUR, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010901-d1.webp "ASTON MARTIN DB9 (2005) RÉTROVISEUR INTÉRIEUR, CHROMATIQUE, GDO SCHÉMA DES PIÈCES")
-part-diagram-010904.webp "ASTON MARTIN DB9 (2005) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-010904-b1.webp "ASTON MARTIN DB9 (2005) RÉTROVISEURS EXTÉRIEURS 09MY SCHÉMA DES PIÈCES")
-part-diagram-011000-b1.webp "ASTON MARTIN DB9 (2005) SIÈGE AVANT À (V) A09109 SCHÉMA DES PIÈCES")
-part-diagram-011001-b2.webp "ASTON MARTIN DB9 (2005) SIÈGE AVANT DE (V) A09110 SCHÉMA DES PIÈCES")
-part-diagram-011003-b3.webp "ASTON MARTIN DB9 (2005) SIÈGE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011003-b4.webp "ASTON MARTIN DB9 (2005) SIÈGE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011009-d1.webp "ASTON MARTIN DB9 (2005) RÉGLAGE DU SIÈGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011101-b1.webp "ASTON MARTIN DB9 (2005) PARE-BRISE, NON CHAUFFANT SCHÉMA DES PIÈCES")
-part-diagram-011102-b1.webp "ASTON MARTIN DB9 (2005) PARE-BRISE CHAUFFANT SCHÉMA DES PIÈCES")
-part-diagram-011103-b1.webp "ASTON MARTIN DB9 (2005) VITRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-011104-b1.webp "ASTON MARTIN DB9 (2005) VITRE DE CUSTODE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011104-b2.webp "ASTON MARTIN DB9 (2005) VITRE DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011106-b1.webp "ASTON MARTIN DB9 (2005) PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011108-b1.webp "ASTON MARTIN DB9 (2005) LÈVE-VITRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-011108-b2.webp "ASTON MARTIN DB9 (2005) RÉGULATEURS DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011109-d1.webp "ASTON MARTIN DB9 (2005) CONTRÔLEUR DE VERROUILLAGE DE FENÊTRE/MIROIR SCHÉMA DES PIÈCES")
-part-diagram-011201.webp "ASTON MARTIN DB9 (2005) COLONNE CENTRALE DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-011201-b2.webp "ASTON MARTIN DB9 (2005) TABLEAU DE BORD, CUIR SCHÉMA DES PIÈCES")
