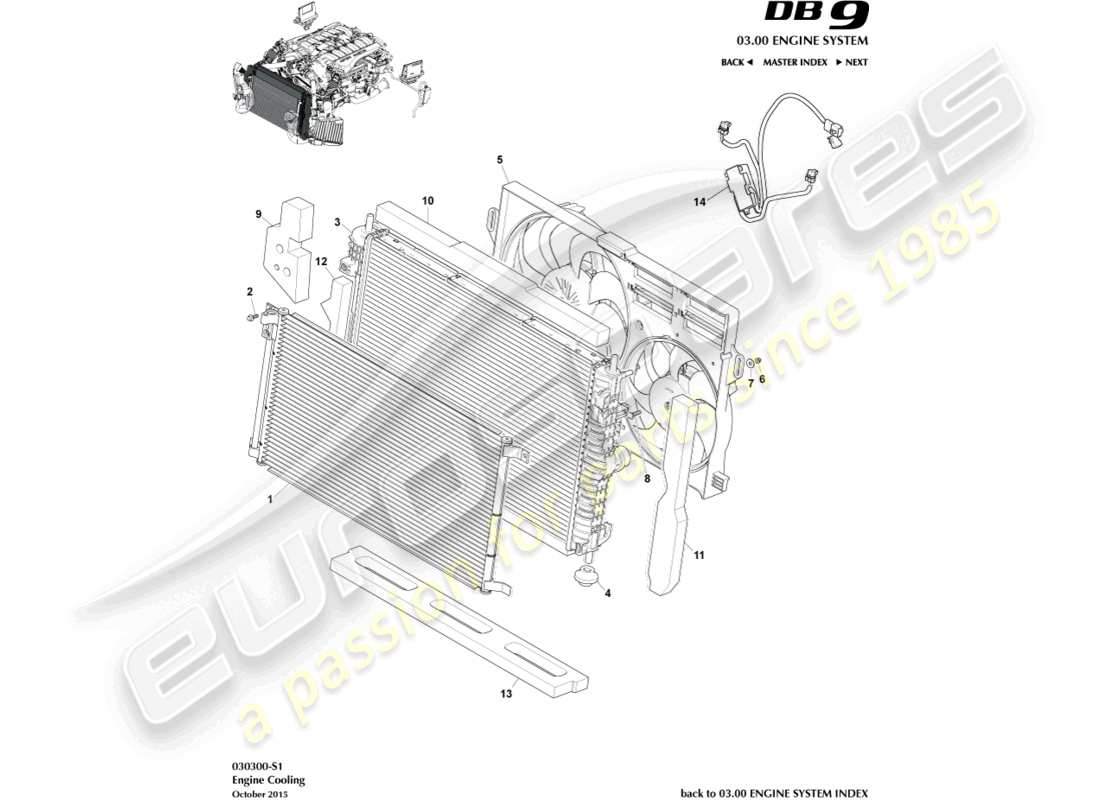

030300-S1 - Refroidissement du moteur (ajustement en ligne)
Aston Martin DB9 (2005) Engine Cooling (Line Fit) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
9G43-19710-AA
CONDENSEUR
depuis
£404,21
depuis
£404,21
#
2
MPN:
703750
BOULON, FLG, M6X20
depuis
£1,70
depuis
£1,70
#
3
MPN:
32-121574-AD
ENSEMBLE RADIATEUR
Jusqu'à 08MY
depuis
£1 071,06
depuis
£1 071,06
#
3
MPN:
8D33-8005-AC
ENSEMBLE RADIATEUR
À partir de 08MY
depuis
£866,35
depuis
£866,35
Cette pièce remplace le numéro de pièce 8D33-8005-AB
#
3
MPN:
6G43-4190-AA
ENSEMBLE RADIATEUR
Pack de refroidissement extrême
#
4
MPN:
32-85101-PK
DOUILLE DE MONTAGE
depuis
£3,17
depuis
£3,17
#
4
MPN:
6G43-8B414-AA
DOUILLE DE MONTAGE
Pack de refroidissement extrême
depuis
£19,41
depuis
£19,41
#
5
MPN:
4G43-8C607-AA
ENSEMBLE VENTILATEUR ET MOTEUR, RADIATEUR
Jusqu'à 08MY
depuis
£839,10
depuis
£839,10
#
5
MPN:
8D33-8C607-AC
ENSEMBLE VENTILATEUR ET MOTEUR, RADIATEUR
À partir de 08MY
#
6
MPN:
697122
Noix, M6
Jusqu'à 08MY
depuis
£0,47
depuis
£0,47
#
6
MPN:
703168
ÉCROU, FLG, M6
À partir de 08MY
Remplacement
Remplacement
#
7
MPN:
699614
Rondelle, LISSE
depuis
£10,52
depuis
£10,52
#
8
MPN:
703728
BOULON, M6, TETE CARREE
depuis
£7,41
depuis
£7,41
#
9
MPN:
4G43-C8585-BA
COUSSINET DE MOUSSE
depuis
£3,88
depuis
£3,88
#
10
MPN:
4G43-8N301-AB
JOINT, SUPÉRIEUR DE RADIATEUR
Jusqu'à 08MY
#
10
MPN:
8D33-8N301-AA
JOINT, SUPÉRIEUR DE RADIATEUR
À partir de 08MY
depuis
£12,13
depuis
£12,13
#
10
MPN:
6G43-8N301-AA
JOINT, SUPÉRIEUR DE RADIATEUR
Pack de refroidissement extrême
#
11
MPN:
4G43-F8B171-AA
JOINT DE RADIATEUR GAUCHE
Jusqu'à 08MY
depuis
£17,86
depuis
£17,86
#
11
MPN:
8D33-F8B171-AA
JOINT DE RADIATEUR GAUCHE
À partir de 08MY
depuis
£14,07
depuis
£14,07
#
12
MPN:
4G43-F8B171-AA
JOINT DE RADIATEUR DROIT
Jusqu'à 08MY
depuis
£17,86
depuis
£17,86
#
12
MPN:
8D33-F8B170-AA
JOINT DE RADIATEUR DROIT
À partir de 08MY
depuis
£14,07
depuis
£14,07
#
12
MPN:
4G43-F8B171-AA
JOINT DE RADIATEUR DROIT
Pack de refroidissement extrême
depuis
£17,86
depuis
£17,86
#
13
MPN:
4G43-8C477-AB
JOINT D'ÉTANCHÉITÉ INFÉRIEUR DE RADIATEUR
Jusqu'à 08MY
depuis
£23,47
depuis
£23,47
#
13
MPN:
8D33-8C477-AA
JOINT D'ÉTANCHÉITÉ INFÉRIEUR DE RADIATEUR
À partir de 08MY
depuis
£13,40
depuis
£13,40
#
13
MPN:
6G43-8C477-AA
JOINT D'ÉTANCHÉITÉ INFÉRIEUR DE RADIATEUR
Pack de refroidissement extrême
#
14
MPN:
4G43-37-10479
MODULE VENTILATEUR
Jusqu'à 08MY
depuis
£381,89
depuis
£381,89
#
14
MPN:
4G43-37-10962
FUSIBLE, 80A, MOTEUR DU VENTILATEUR DE REFROIDISSEMENT
depuis
£11,10
depuis
£11,10
#
-
-
ANTIGEL, 1 LTR X 12
