aston martin db9 (2007) assemblage de toit volante schéma des pièces

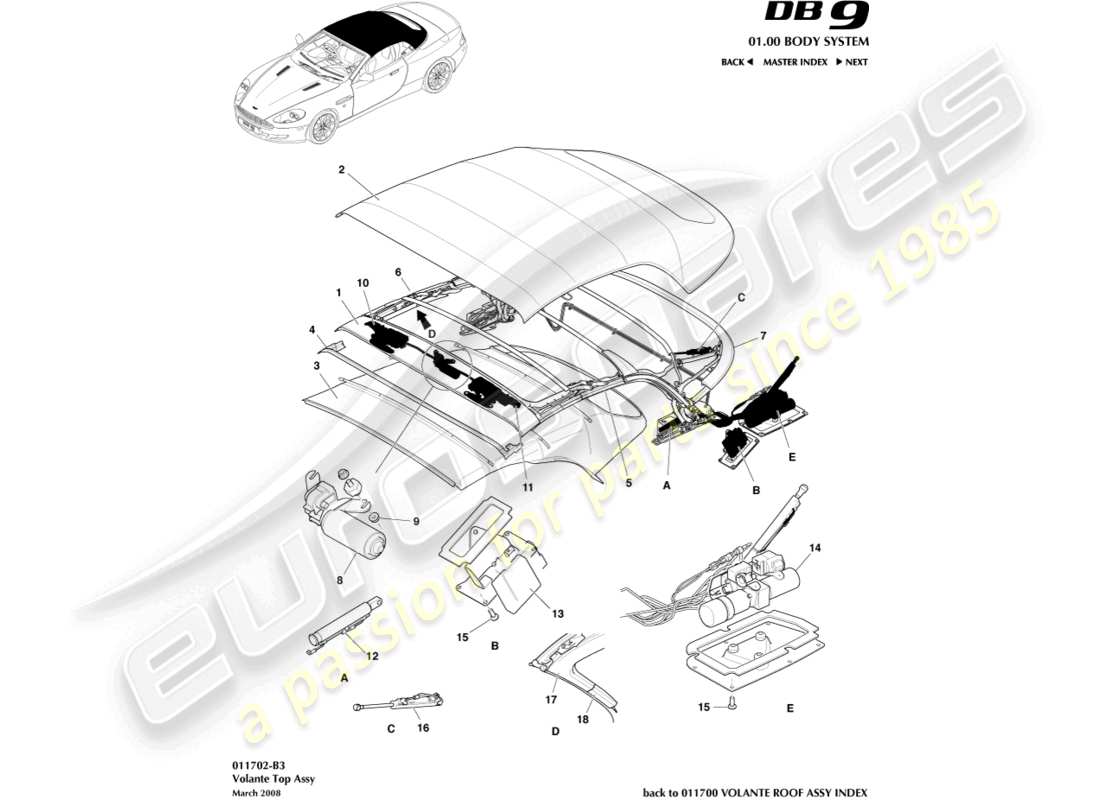

011702-B3 - Assemblage de toit volante

Aston Martin DB9 (2007) Volante Roof Assembly Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                  #
                  Numéro d'article
                  Description
                  Clé
                  Prix
                  # -
                  MPN: 4G43-76501B00-AG
                  TOP ASSY PLIABLE, COMPLET
                  07MY
                  ASSEMBLAGE SUPÉRIEUR PLIANT, COMPLET Genuine Aston Martin – Nouveau (commander)
                  # -
                  MPN: 8G43-76501B00-AA
                  TOP ASSY PLIABLE, COMPLET
                  08MY
                  ASSEMBLAGE SUPÉRIEUR PLIANT, COMPLET Genuine Aston Martin – Nouveau (commander)
                  # -
                  MPN: 9G43-76501B00-AB
                  TOP ASSY PLIABLE, COMPLET
                  09MY
                  ASSEMBLAGE SUPÉRIEUR PLIANT, COMPLET Genuine Aston Martin – Nouveau (commander)
                  # -
                  MPN: 9G43-76501B10-AB
                  TOP ASSY PLIANT, COMPLET, CHOCOLAT AMER
                  09MY
                  TOP ASSEMBLAGE PLIANT, COMPLET, CHOCOLAT AMER Genuine Aston Martin – Nouveau (commander)
                  # 1
                  MPN: 4G43-70355-AA
                  CADRE, PLATEAU REPLIABLE
                  CADRE, PLATEAU REPLIABLE Genuine Aston Martin – Nouveau (commander)
                  # 1
                  MPN: 9G43-70355-AA
                  CADRE, PLATEAU REPLIABLE
                  09MY
                  CADRE, PLATEAU REPLIABLE Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 9G43-70351-AA
                  KIT, COUVERTURE D'AUVENT
                  noir
                  depuis £5 069,84
                  depuis £5 069,84
                  KIT COUVERCLE CPY CG BLK Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 4G43-70351-BA
                  KIT, COUVERTURE D'AUVENT
                  Bleu Atlantique
                  depuis £1 582,02
                  depuis £1 582,02
                  KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 4G43-70351-CA
                  KIT, COUVERTURE D'AUVENT
                  Java/Grès
                  Remplacement
                  Remplacement
                  Genuine Aston Martin (n'est plus disponible à la commande)
                  # 2
                  MPN: 4G43-70351-DA
                  KIT, COUVERTURE D'AUVENT
                  Vert Westminster
                  KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 4G43-70351-EA
                  KIT, COUVERTURE D'AUVENT
                  Gris Titane
                  depuis £3 000,77
                  depuis £3 000,77
                  KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 4G43-70351-FA
                  KIT, COUVERTURE D'AUVENT
                  BOURGOGNE
                  KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 9G43-70351-GA
                  KIT, COUVERTURE D'AUVENT
                  Brun roussité / Chocolat amer
                  depuis £8 552,59
                  depuis £8 552,59
                  COUVERCLE CPY CG SG MARRON Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 9G43-70351-HA
                  KIT, COUVERTURE D'AUVENT
                  Rouge Grenadine
                  depuis £7 985,64
                  depuis £7 985,64
                  KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                  # -
                  -
                  RIVET AVEUGLE
                  Par kit de couverture d'auvent
                  # -
                  -
                  PINCE À RESSORT
                  Par kit de couverture d'auvent
                  # 3
                  MPN: 4G43-70352-AA
                  DOUBLURE INTÉRIEURE
                  Noir obsidienne
                  depuis £2 329,02
                  depuis £2 329,02
                  DOUBLURE INTÉRIEURE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 9G43-70352-AB
                  DOUBLURE INTÉRIEURE
                  Noir obsidienne, 09MY
                  depuis £1 586,52
                  depuis £1 586,52
                  DOUBLURE INTÉRIEURE, NOIR OBSIDIENNE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 4G43-70352-BA
                  DOUBLURE INTÉRIEURE
                  IVOIRE
                  depuis £1 256,26
                  depuis £1 256,26
                  DOUBLURE INTÉRIEURE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 9G43-70352-BB
                  DOUBLURE INTÉRIEURE
                  Ivoire, 09MY
                  depuis £1 586,52
                  depuis £1 586,52
                  DOUBLURE INTÉRIEURE, IVOIRE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 4G43-70352-CA
                  DOUBLURE INTÉRIEURE
                  L'ombre de la lune
                  depuis £1 256,26
                  depuis £1 256,26
                  DOUBLURE INTÉRIEURE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 9G43-70352-CB
                  DOUBLURE INTÉRIEURE
                  Ombre de lune, 09
                  depuis £1 586,52
                  depuis £1 586,52
                  DOUBLURE D'INN CG MOONSH Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 4G43-70352-DA
                  DOUBLURE INTÉRIEURE
                  Gris tailleur
                  depuis £1 256,26
                  depuis £1 256,26
                  DOUBLURE INTÉRIEURE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 9G43-70352-DB
                  DOUBLURE INTÉRIEURE
                  Tailleurs Gris, 09MY
                  depuis £1 586,52
                  depuis £1 586,52
                  DOUBLURE INTÉRIEURE, TAILLEUR GRIS Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 9G43-70352-EB
                  DOUBLURE INTÉRIEURE
                  Bronzage 09MY
                  depuis £1 586,52
                  depuis £1 586,52
                  DOUBLURE INN CG TAN Genuine Aston Martin – Nouveau (commander)
                  # 4
                  MPN: 4G43-L51210-AA
                  JOINT, ENSEMBLE KIT AVANT
                  JOINT, ASSEMBLAGE DU KIT AVANT Genuine Aston Martin – Nouveau (commander)
                  # -
                  -
                  AVEC BANDE F/TOP HDR FRT CANRAIL
                  par kit
                  # -
                  -
                  VIS AUTO COUPEUSE FH
                  par kit
                  # -
                  -
                  VIS AUTO COUPEUSE FH
                  par kit
                  # -
                  -
                  ÉCROU/ Rondelle M5
                  par kit
                  # -
                  -
                  Rondelle, CALE
                  par kit
                  # 5
                  MPN: 4G43-L51220-AA
                  JOINT, KIT ASSY, MILIEU GAUCHE
                  depuis £370,60
                  depuis £370,60
                  MID SL SPR PRT LH AS Genuine Aston Martin – Nouveau (commander)
                  # -
                  -
                  JOINT, CANTRAIL F/SUPÉRIEUR NON 2 LH
                  par kit
                  # -
                  -
                  JOINT, KIT ASSY, MILIEU DROIT
                  par kit
                  # -
                  -
                  JOINT, F/HAUT C/RAIL NON 2 DROIT
                  par kit
                  # -
                  -
                  ÉCROU DE Rondelle M5
                  par kit
                  # 7
                  MPN: 4G43-L51230-AA
                  KIT DE JOINTS, ARRIÈRE
                  ENSEMBLE DE JOINTS, ARRIÈRE Genuine Aston Martin – Nouveau (commander)
                  # -
                  -
                  AVEC BANDE F/POST PRINCIPAL SUPÉRIEUR
                  Arc de tension
                  # -
                  -
                  RIVET AVEUGLE
                  Fait partie de 4G43-L51230-AA
                  # 8
                  MPN: 4G43-L51240-AA
                  ENSEMBLE MOTEUR, KIT DE VERROU CG
                  depuis £214,68
                  depuis £214,68
                  LTH MTR CG SPR PT AS Genuine Aston Martin – Nouveau (commander)
                  # 9
                  MPN: 4G43-69832-AA
                  ÉCROU, M6 HEX HD
                  par kit
                  depuis £0,83
                  depuis £0,83
                  ÉCROU HEXAGONAL M6 Genuine Aston Martin – Nouveau (commander)
                  # 10
                  MPN: 4G43-L51270-AA
                  KIT DE VERROUILLAGE AUTOMATIQUE DROIT
                  depuis £487,89
                  depuis £487,89
                  FULL AUTO LTCH DROIT KT Genuine Aston Martin – Nouveau (commander)
                  # 11
                  MPN: 4G43-L51260-AA
                  KIT DE VERROUILLAGE AUTOMATIQUE GAUCHE
                  depuis £482,34
                  depuis £482,34
                  LTCH ENTIÈREMENT AUTOMATIQUE LH KT Genuine Aston Martin – Nouveau (commander)
                  # 12
                  MPN: 4G43-50638-AB
                  CYLINDRE HYDRAULIQUE DROIT
                  Actionneur principal
                  depuis £706,20
                  depuis £706,20
                  CYLINDRE HYDRIQUE PRINCIPAL DROIT Genuine Aston Martin – Nouveau (commander)
                  # 12
                  MPN: 4G43-50639-AC
                  CYLINDRE HYDRAULIQUE GAUCHE
                  Actionneur principal
                  depuis £360,69
                  depuis £360,69
                  CYLINDRE HYDRIQUE PRINCIPAL GAUCHE Genuine Aston Martin – Nouveau (commander)
                  # 13
                  MPN: 9G43-L53085-AD
                  TOIT PLIANT ECU
                  Remplacement
                  Remplacement
                  Genuine Aston Martin (n'est plus disponible à la commande)
                  # 14
                  MPN: 4G43-9G803-AD
                  ENSEMBLE DE POMPE HYDRAULIQUE
                  depuis £2 313,94
                  depuis £2 313,94
                  ENSEMBLE DE POMPE HYDRAULIQUE Genuine Aston Martin – Nouveau (commander)
                  # 14
                  MPN: 9G43-53390-AB
                  CYLINDRE HYDRAULIQUE, TONNEAU, DROIT
                  NSS fait partie de 4G43-9G803-AD
                  TUYAU HYDRAULIQUE, CYLINDRE PRINCIPAL, DROIT Genuine Aston Martin – Nouveau (commander)
                  # 14
                  MPN: 9G43-53391-AB
                  CYLINDRE HYDRAULIQUE, TONNEAU, LH
                  NSS fait partie de 4G43-9G803-AD
                  TUYAU HYDRAULIQUE, CYLINDRE PRINCIPAL, LH Genuine Aston Martin – Nouveau (commander)
                  # 15
                  MPN: 702637
                  VIS, M6 X 20 BTN HD
                  depuis £0,47
                  depuis £0,47
                  VIS M6X20 CREUX HD Genuine Aston Martin – Nouveau (commander)
                  # 16
                  MPN: 4G43-539A78-AA
                  ENSEMBLE CYLINDRE ET TUYAU DROIT
                  Arc Tens principal
                  depuis £886,28
                  depuis £886,28
                  CYLINDRE TENSBOW DROIT Genuine Aston Martin – Nouveau (commander)
                  # 16
                  MPN: 4G43-539A79-AA
                  ENSEMBLE CYLINDRE ET TUYAU LH
                  Arc Tens principal
                  depuis £886,28
                  depuis £886,28
                  CYLINDRE TENSBOW GAUCHE Genuine Aston Martin – Nouveau (commander)
                  # 17
                  MPN: 4G43-03508-AA
                  COUVERCLE, GARNITURE AVANT
                  noir
                  COUVERCLE, GARNITURE AVANT Genuine Aston Martin – Nouveau (commander)
                  # 17
                  MPN: 4G43-03508-BA
                  COUVERCLE, GARNITURE AVANT
                  IVOIRE
                  COUVERCLE, GARNITURE AVANT Genuine Aston Martin – Nouveau (commander)
                  # 17
                  MPN: 4G43-03508-CA
                  COUVERCLE, GARNITURE AVANT
                  L'ombre de la lune
                  COUVERCLE, GARNITURE AVANT Genuine Aston Martin – Nouveau (commander)
                  # 17
                  MPN: 4G43-03508-DA
                  COUVERCLE, GARNITURE AVANT
                  Tailleur Gris
                  COUVERCLE, GARNITURE AVANT Genuine Aston Martin – Nouveau (commander)
                  # 18
                  MPN: 4G43-03514-AA
                  COUVERCLE, GARNITURE CANTRAIL 2 DROIT
                  noir
                  depuis £810,56
                  depuis £810,56
                  COUVERCLE, GARNITURE CANTRAIL 2 DROIT Genuine Aston Martin – Nouveau (commander)
                  # 18
                  MPN: 4G43-03515-AA
                  COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE
                  noir
                  depuis £810,56
                  depuis £810,56
                  COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE Genuine Aston Martin – Nouveau (commander)
                  # 18
                  MPN: 4G43-03514-BA
                  COUVERCLE, GARNITURE CANTRAIL 2 DROIT
                  IVOIRE
                  depuis £810,56
                  depuis £810,56
                  COUVERCLE, GARNITURE CANTRAIL 2 DROIT Genuine Aston Martin – Nouveau (commander)
                  # 18
                  MPN: 4G43-03515-BA
                  COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE
                  IVOIRE
                  depuis £810,56
                  depuis £810,56
                  COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE Genuine Aston Martin – Nouveau (commander)
                  # 18
                  MPN: 4G43-03514-CA
                  COUVERCLE, GARNITURE CANTRAIL 2 DROIT
                  L'ombre de la lune
                  depuis £810,56
                  depuis £810,56
                  COUVERCLE, GARNITURE CANTRAIL 2 DROIT Genuine Aston Martin – Nouveau (commander)
                  # 18
                  MPN: 4G43-03515-CA
                  COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE
                  L'ombre de la lune
                  depuis £810,56
                  depuis £810,56
                  COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE Genuine Aston Martin – Nouveau (commander)
                  # 18
                  MPN: 4G43-03514-DA
                  COUVERCLE, GARNITURE CANTRAIL 2 DROIT
                  Tailleur Gris
                  depuis £810,56
                  depuis £810,56
                  COUVERCLE, GARNITURE CANTRAIL 2 DROIT Genuine Aston Martin – Nouveau (commander)
                  # 18
                  MPN: 4G43-03515-DA
                  COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE
                  Tailleur Gris
                  depuis £810,56
                  depuis £810,56
                  COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE Genuine Aston Martin – Nouveau (commander)
                  # -
                  -
                  VIS DE SUPPORT DE COUVERCLE DE GARNITURE
                  # -
                  -
                  COUVERCLE, GARNITURE DE SUPPORT
                  # -
                  -
                  VIS, M5 COUVERCLE DE GARNITURE
                  # -
                  -
                  CEINTURE, TENSION CG LH, COMPREND SANGLE DE CONTRÔLE
                  # -
                  -
                  CEINTURE, TENSION CG LH, COMPREND SANGLE DE CONTRÔLE
                  09MY
                  # -
                  -
                  CEINTURE, TENSION CG DROITE, COMPREND SANGLE DE CONTRÔLE
                  # -
                  -
                  CEINTURE, TENSION CG DROITE, COMPREND SANGLE DE CONTRÔLE
                  09MY
                  # -
                  -
                  CABLE DE TENSION CG
                  # -
                  -
                  SANGLE DE COMMANDE, NSS PARTIE DE CEINTURE DE TENSION
                  # -
                  -
                  ARBRE FLEXIBLE GAUCHE
                  # -
                  -
                  ARBRE FLEXIBLE DROIT
                  # -
                  -
                  ÉCROU, M6 HEX
                  # -
                  -
                  VIS, M6 PAN HD
                  # -
                  -
                  CLIPS, BLANCS
                  # -
                  -
                  PIN, AU CENTRE
                  # -
                  -
                  CLIPS, BLANCS
                  # -
                  -
                  VIS AUTOCOUPANTE
                  # -
                  -
                  VIS AUTOCOUPANTE
                  # -
                  -
                  CLIP, RESSORT
                  # -
                  -
                  Rondelle, CALE
                  # -
                  -
                  VIS AUTO COUPEUSE FH
                  # -
                  -
                  VIS AUTO COUPEUSE FH
                  # -
                  -
                  ÉCROU DE Rondelle M5
                  # -
                  -
                  RIVET AVEUGLE
                  # -
                  -
                  GÂCHE, EN-TÊTE, DROIT
                  # -
                  -
                  GÂCHE, EN-TÊTE, LH
                  # -
                  -
                  KIT DE HARNAIS, SUPPORT DE VERROU
                  # -
                  -
                  KIT, GARNITURE DE COLLECTEUR
                  IVOIRE
                  # -
                  -
                  KIT, GARNITURE DE COLLECTEUR
                  L'ombre de la lune
                  # -
                  -
                  KIT, GARNITURE DE COLLECTEUR
                  gris
                  # -
                  -
                  KIT, GARNITURE DE COLLECTEUR
                  noir
                  # -
                  -
                  FAISCEAU HYDRAULIQUE DE TOIT, GA
                  # -
                  -
                  FAISCEAU HYDRAULIQUE DE TOIT, DROIT
                  # -
                  -
                  HUILE, HOTTE, 1L BOUTEILLE
