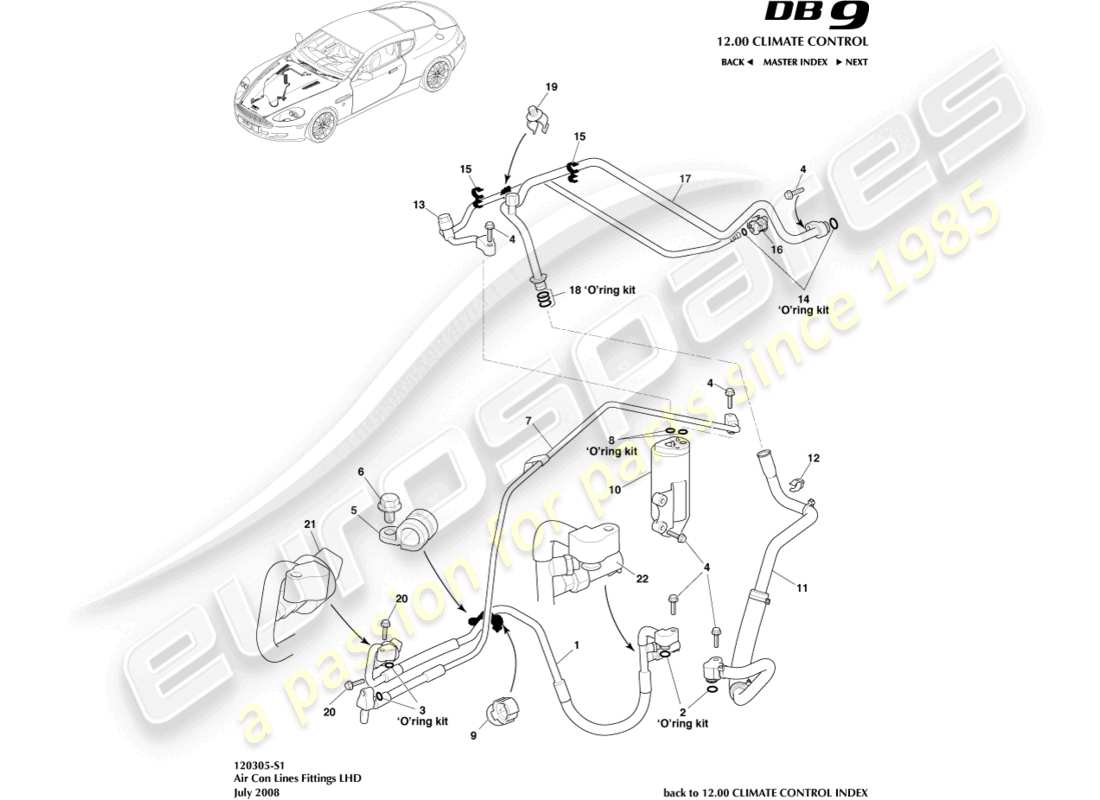

120305-S1 - Conduite de climatisation, conduite à gauche
Aston Martin DB9 (2007) Air Con Line, LHD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
4G43-19972-BE
ENSEMBLE DE TUBES, COMPRESSEUR À CONDENSEUR
Jusqu'à 17/9/07
depuis
£220,00
depuis
£220,00
#
1
MPN:
7G43-19972-AA
ENSEMBLE DE TUBES, COMPRESSEUR À CONDENSEUR
DE 17/9/07
#
2
MPN:
4G43-89-10909-PK
KIT DE JOINTS TORIQUES
depuis
£3,43
depuis
£3,43
#
3
MPN:
4G43-89-10910-PK
KIT DE JOINTS TORIQUES
depuis
£3,43
depuis
£3,43
#
4
MPN:
701150
BOULON, M6 X 30
07MY
#
4
MPN:
703199
BOULON, M6 X 30
08MY De (V) A09110
depuis
£0,47
depuis
£0,47
#
5
MPN:
699634
CLIP, M6, 13MM
depuis
£1,27
depuis
£1,27
#
6
MPN:
700099
VIS, FLG, M6 X 20
07MY
#
6
MPN:
703203
VIS, FLG, M6 X 25
08MY De (V) A09110
depuis
£0,47
depuis
£0,47
#
7
MPN:
4G43-19D719-AF
ENSEMBLE DE TUBES, CONDENDEUR VERS R/SÉCHOIR
#
8
MPN:
4G43-89-10908-PK
KIT DE JOINTS TORIQUES
depuis
£3,36
depuis
£3,36
#
9
MPN:
701180
CLIP, 14 X 4
depuis
£0,79
depuis
£0,79
#
10
MPN:
4G43-19E891-AC
RÉSERVOIR, RÉCEPTEUR SÉCHEUR
#
11
MPN:
4G43-19A705-AE
ENSEMBLE DE TUBES, SORTIE DE L'ÉVAPORATEUR
07MY
#
12
MPN:
701181
CLIP DE TUYAU
depuis
£1,82
depuis
£1,82
#
13
MPN:
4G43-19835-BC
TUBE, R/SÉCHOIR POUR ÉVAPER
07MY
Remplacement
Remplacement
#
13
MPN:
8G43-19835-BA
TUBE, R/SÉCHOIR POUR ÉVAPER
08MY De (V) A09110
#
14
MPN:
4G43-89-10911-PK
KIT DE JOINTS TORIQUES
depuis
£8,45
depuis
£8,45
#
15
MPN:
701182
CLIP PIVOTANT
depuis
£1,16
depuis
£1,16
#
16
MPN:
4G43-4073A-AA
SERRER
depuis
£3,00
depuis
£3,00
#
17
MPN:
4G43-19A705-BC
TUBE DE SORTIE EVAP
07MY
depuis
£569,36
depuis
£569,36
#
17
MPN:
8G43-19A705-BA
ENSEMBLE DE TUBE, SORTIE ÉVAPORATEUR A/C, SUPÉRIEUR
08MY De (V) A09110
depuis
£85,07
depuis
£85,07
#
18
MPN:
4G43-89-10912-PK
KIT DE JOINTS TORIQUES
depuis
£4,72
depuis
£4,72
#
19
MPN:
4G43-65-10059
CLIPPER, ENFONCER
depuis
£0,47
depuis
£0,47
#
20
MPN:
699849
VIS, M8 X 30
07MY
#
20
MPN:
703201
VIS, M8 X 30
08MY De (V) A09110
depuis
£0,47
depuis
£0,47
#
21
MPN:
1R12-89-10192
COMMUTATEUR, AC, HAUTE PRESSION
depuis
£177,66
depuis
£177,66
#
22
MPN:
1R12-89-10193
COMMUTATEUR, CA, COUPURE DE PRESSION
depuis
£136,70
depuis
£136,70
#
22
MPN:
6L24-19D594-BA
COMMUTATEUR, CA, COUPURE DE PRESSION
#
22
MPN:
6F93-19D594-AA
COMMUTATEUR, CA, COUPURE DE PRESSION
#
-
-
RÉFRIGÉRANT POUR CLIMATISATION
