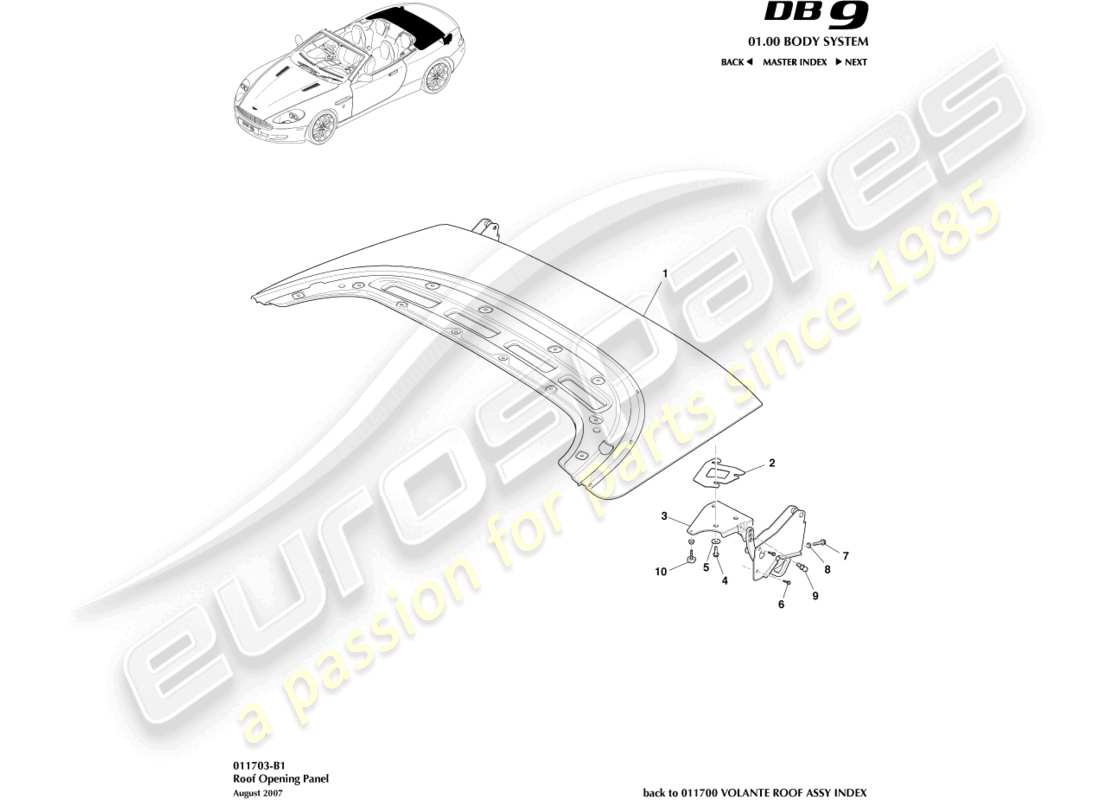

aston martin db9 (2008) panneau d'ouverture de toit schéma des pièces

011703-B1 - Panneau d'ouverture de toit

Aston Martin DB9 (2008) Roof Opening Panel Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                #
                Numéro d'article
                Description
                Clé
                Prix
                # 1
                MPN: 4G43-501A00-AJ
                COUVERCLE DE TONNEAU
                depuis £957,35
                depuis £957,35
                COUVERCLE DE TONNEAU Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 4G43-49200-AA
                CALE, 0.5MM TONNEAU
                depuis £22,58
                depuis £22,58
                TON HGE CALE 0.5MM Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 4G43-49199-AA
                CALE, 1.0MM TONNEAU
                depuis £3,15
                depuis £3,15
                TON HGE CALE 1MM Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 4G43-49198-AA
                CALE, 2.0MM TONNEAU
                depuis £3,68
                depuis £3,68
                TON HGE CALE 2MM Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 4G43-42931-AM
                CHARNIÈRE, SUPPORT DE VANTAIL, LH
                depuis £53,92
                depuis £53,92
                CHARNIÈRE, SUPPORT DE VANTAIL, LH Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 9G43-43029-AB
                RENFORT, CHARNIÈRE, LH
                depuis £139,79
                depuis £139,79
                RENFORT, CHARNIÈRE, LH Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 4G43-42930-AM
                CHARNIÈRE, SUPPORT DE VANTAIL, DROIT
                CHARNIÈRE, SUPPORT DE VANTAIL, DROIT Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 9G43-43028-AB
                RENFORT, CHARNIÈRE, DROIT
                depuis £139,79
                depuis £139,79
                RENFORT, CHARNIÈRE, DROIT Genuine Aston Martin – Nouveau (commander)
                # 4
                MPN: 703121
                VIS, FLG, M8 X 20
                08MY
                depuis £0,47
                depuis £0,47
                VIS M8X20 À BRIDE HEXAGONALE Genuine Aston Martin – Nouveau (commander)
                # 5
                MPN: 703757
                Rondelle, GRAND OD, M8
                08MY
                Rondelle, GRAND OD, M8 Genuine Aston Martin – Nouveau (commander)
                # 6
                MPN: 700607
                VIS, FLG, M6 X 20
                depuis £0,47
                depuis £0,47
                VIS M6X20 À BRIDE HEXAGONALE Genuine Aston Martin – Nouveau (commander)
                # 9
                MPN: 4G43-5867827-AA
                GOUJON À BILLE
                depuis £1,37
                depuis £1,37
                GOUJON À BILLE Genuine Aston Martin – Nouveau (commander)
                # 10
                MPN: 4G43-16K808-AA
                ENSEMBLE DE SUPPORT DE PARE-CHOCS DE CAPOT
                ENSEMBLE TAMPON BUTÉE DE TONNEAU Genuine Aston Martin – Nouveau (commander)
