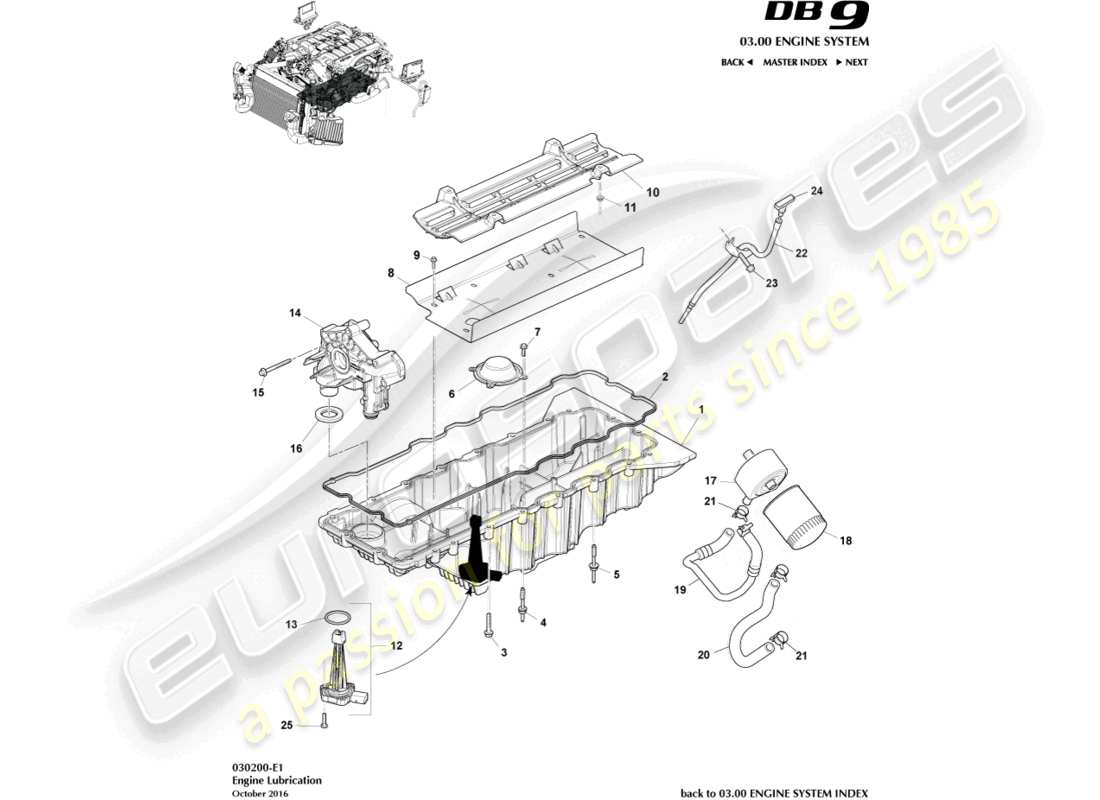

030200-E1 - Lubrification du moteur
Aston Martin DB9 (2008) Engine Lubrication Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
4G4E-6675-CC
ASSEMBLAGE DE CARTER D'HUILE
depuis
£736,43
depuis
£736,43
#
1
MPN:
8D33-6675-DA
ASSEMBLAGE DE CARTER D'HUILE
08MY, comprend l'élément 12
depuis
£1 824,74
depuis
£1 824,74
#
-
-
BOUCHON DE VIDANGE, M12
Quantité minimale de commande de 8
#
2
MPN:
04-85092
JOINT DE CARTER D'HUILE
depuis
£64,31
depuis
£64,31
#
3
MPN:
702605
BOULON, M8X45
depuis
£19,37
depuis
£19,37
#
4
MPN:
702604
GOUJON ET Rondelle
depuis
£18,04
depuis
£18,04
#
5
MPN:
702604
GOUJON ET Rondelle M6X30+M8X47.5 HEX
depuis
£18,04
depuis
£18,04
#
6
MPN:
4G4E-6622-BA
ENSEMBLE ÉCRAN ET COUVERCLE, POMPE À HUILE
depuis
£109,47
depuis
£109,47
#
7
MPN:
699111
BOULON M6X18.5 HEX FLG HD
depuis
£0,60
depuis
£0,60
#
8
MPN:
8D33-6686-AA
DÉFLECTEUR DE CARTER D'HUILE
08MY
#
8
MPN:
8D33-6686-AD
DÉFLECTEUR DE CARTER D'HUILE
09MY
depuis
£126,15
depuis
£126,15
#
9
MPN:
702601
BOULON, FLG, M6X18.5
depuis
£0,47
depuis
£0,47
#
10
MPN:
4G4E-6B660-BA
DÉFLECTEUR, PLATEAU DE VENTILATION
depuis
£165,87
depuis
£165,87
#
11
MPN:
703168
ÉCROU, FLG, M6
Remplacement
Remplacement
#
12
MPN:
4G43-04-10972
ENSEMBLE DE CAPTEUR, BAS BAS D'HUILE MOTEUR
depuis
£59,17
depuis
£59,17
#
13
MPN:
8W93-87030-BA
JOINT, CAPTEUR DE BAS NIVEAU D'HUILE MOTEUR
TOUJOURS REMPLACER. NE PAS RÉUTILISER
depuis
£22,68
depuis
£22,68
#
14
MPN:
4G4E-6621-AB
ENSEMBLE DE POMPE, HUILE MOTEUR
AM04 MOTEUR
depuis
£2 899,28
depuis
£2 899,28
#
14
MPN:
8G43-04-11112
ENSEMBLE DE POMPE, HUILE MOTEUR
AM09 MOTEUR
depuis
£1 484,68
depuis
£1 484,68
#
15
MPN:
702552
BOULON, M8X70
AM04 MOTEUR
depuis
£0,68
depuis
£0,68
#
15
MPN:
697744
BOULON, M6X72.5
AM04 MOTEUR
depuis
£1,37
depuis
£1,37
#
15
MPN:
702552
BOULON, M8X70
AM09 MOTEUR
depuis
£0,68
depuis
£0,68
#
16
MPN:
4G43-04-10196
JOINT D'ÉTANCHÉITÉ, TUBE DE RAMASSAGE DE POMPE À HUILE
depuis
£61,29
depuis
£61,29
#
17
MPN:
8G43-6A642-BA
ENSEMBLE REFROIDISSEUR D'HUILE MOTEUR
09MY
#
17
MPN:
44-85095
ENSEMBLE REFROIDISSEUR D'HUILE MOTEUR
depuis
£546,68
depuis
£546,68
#
-
-
INSERT, BOULON DE MONTAGE DE REFROIDISSEUR D'HUILE
09MY
#
-
-
INSERT, BOULON DE MONTAGE DE REFROIDISSEUR D'HUILE
#
18
MPN:
AG43-6714-AA-PK
FILTRE À L'HUILE
Paquet de 12
depuis
£25,18
depuis
£25,18
#
19
MPN:
4G4E-6N867-BB
ASSEMBLAGE DE TUBES ET TUYAUX
depuis
£37,89
depuis
£37,89
#
20
MPN:
4G4E-8B451-BA
tuyau
depuis
£42,96
depuis
£42,96
#
21
MPN:
702858
PINCE - 24 DIA
2 par tuyau
depuis
£2,14
depuis
£2,14
#
22
MPN:
4G4E-6754-AD
ENSEMBLE DE TUBES, INDICATEUR DE NIVEAU D'HUILE
depuis
£36,01
depuis
£36,01
#
23
MPN:
701745
BOULON, M8 TÊTE À BRIDE, TUBE DE BAGUETTE D'IMMERSION
depuis
£0,47
depuis
£0,47
#
24
MPN:
4G4E-6750-AA
JAUGE
#
24
MPN:
8D33-6750-AA
JAUGE
08MY
#
24
MPN:
8D33-6750-CA
JAUGE
09MY
depuis
£29,67
depuis
£29,67
#
-
-
ÉTIQUETTE DE JAUGE D'HUILE MOTEUR
Non illustré
#
25
MPN:
700607
VIS M6X20 HEX FLG HD
depuis
£0,47
depuis
£0,47
