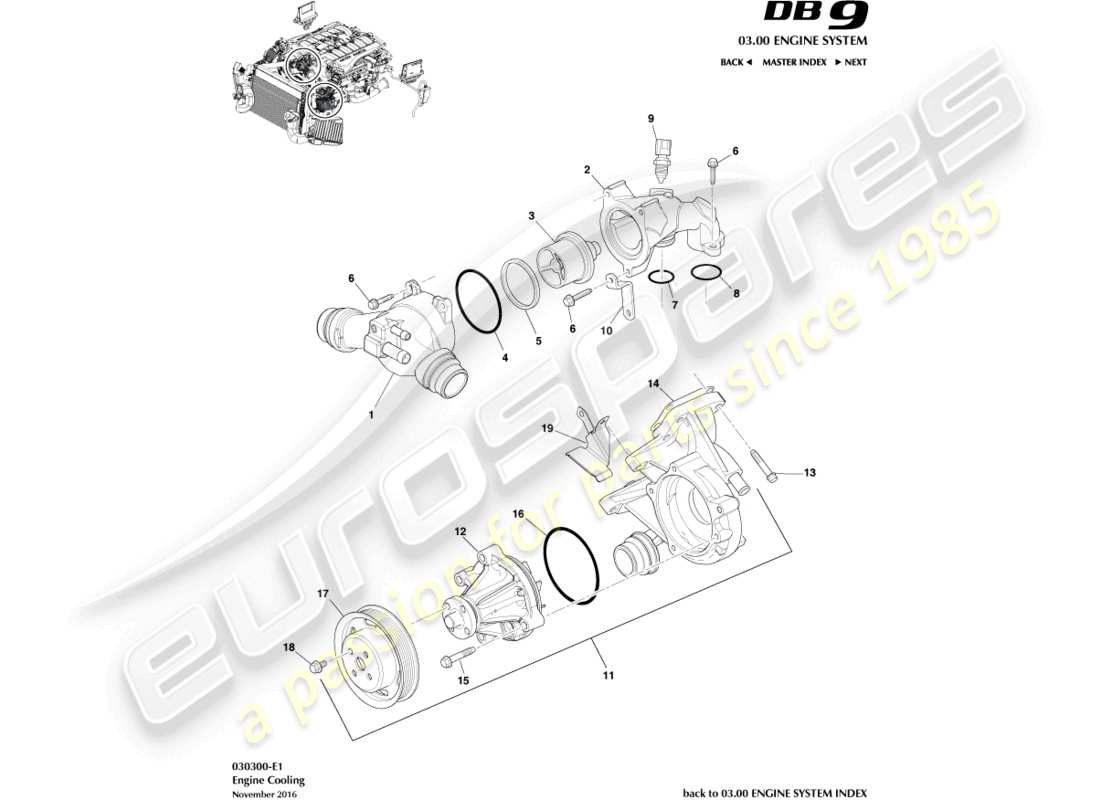

030300-E1 - Refroidissement du moteur
Aston Martin DB9 (2008) Engine Cooling Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
-
MPN:
7G43-8A586-AA
ENSEMBLE BOÎTIER ET CONNECTEUR, THERMOSTAT MOTEUR
Jusqu'à 08MY
depuis
£547,73
depuis
£547,73
#
-
MPN:
8G43-8A586-AC
ENSEMBLE BOÎTIER ET CONNECTEUR, THERMOSTAT MOTEUR
À partir de 08MY
depuis
£769,97
depuis
£769,97
#
1
MPN:
7G43-9K478-AA
ENSEMBLE DE BOÎTIER, THERMOSTAT
Jusqu'à 08MY
#
1
MPN:
8G43-9K478-AA
ENSEMBLE DE BOÎTIER, THERMOSTAT
À partir de 08MY
depuis
£306,81
depuis
£306,81
#
2
MPN:
7G43-8594-AA
RACCORDEMENT, SORTIE D'EAU
#
3
MPN:
4G4E-8575-AB
ENSEMBLE THERMOSTAT
depuis
£200,62
depuis
£200,62
#
4
MPN:
32-85114
JOINT TORIQUE
depuis
£1,50
depuis
£1,50
#
5
MPN:
32-85116
JOINT DE THERMOSTAT
depuis
£101,24
depuis
£101,24
#
6
MPN:
702855
BOULON ET Rondelle, M6
depuis
£1,62
depuis
£1,62
#
7
MPN:
32-85112
JOINT TORIQUE
depuis
£3,33
depuis
£3,33
#
8
MPN:
32-85113
JOINT TORIQUE
depuis
£0,52
depuis
£0,52
#
9
MPN:
6G43-39-10080
CAPTEUR DE TEMPÉRATURE DE REFROIDISSEMENT DU MOTEUR
depuis
£261,25
depuis
£261,25
#
10
MPN:
32-85115
SUPPORT DE CONNECTEUR THERMO
Jusqu'à 08MY
depuis
£49,20
depuis
£49,20
#
10
MPN:
7G43-8A588-AA
SUPPORT DE CONNECTEUR THERMO
À partir de 08MY
depuis
£55,35
depuis
£55,35
#
11
MPN:
7G43-8K168-AB
POMPE À EAU ET ENSEMBLE DE BOÎTIER
Jusqu'à 08MY
depuis
£635,27
depuis
£635,27
#
11
MPN:
8G43-8K168-AA
POMPE À EAU ET ENSEMBLE DE BOÎTIER
08MY
depuis
£927,11
depuis
£927,11
#
11
MPN:
8G43-8K168-BA
POMPE À EAU ET ENSEMBLE DE BOÎTIER
À partir de 09MY
#
12
MPN:
4G43-05-10957
ENSEMBLE POMPE À EAU
depuis
£454,27
depuis
£454,27
#
13
MPN:
702842
BOULON ET Rondelle, M8X41 HEX FLG
depuis
£0,47
depuis
£0,47
#
13
MPN:
697741
BOULON ET Rondelle, M8X49 HEX FLG
depuis
£0,54
depuis
£0,54
#
14
MPN:
05-85382
joint
Logements à bloquer
depuis
£31,60
depuis
£31,60
#
15
MPN:
702846
BOULON, M8 X 45, POMPE À EAU AU BOÎTIER
#
16
MPN:
1R12-32-10531
JOINT DE POMPE À EAU
depuis
£19,98
depuis
£19,98
#
17
MPN:
05-85104
POULIE, POMPE À EAU
depuis
£376,26
depuis
£376,26
#
18
MPN:
702843
VIS ET Rondelle, M8
depuis
£0,71
depuis
£0,71
#
19
MPN:
4G43-18482-AA
PROTECTION, TUYAU DE POMPE À EAU
depuis
£24,42
depuis
£24,42
