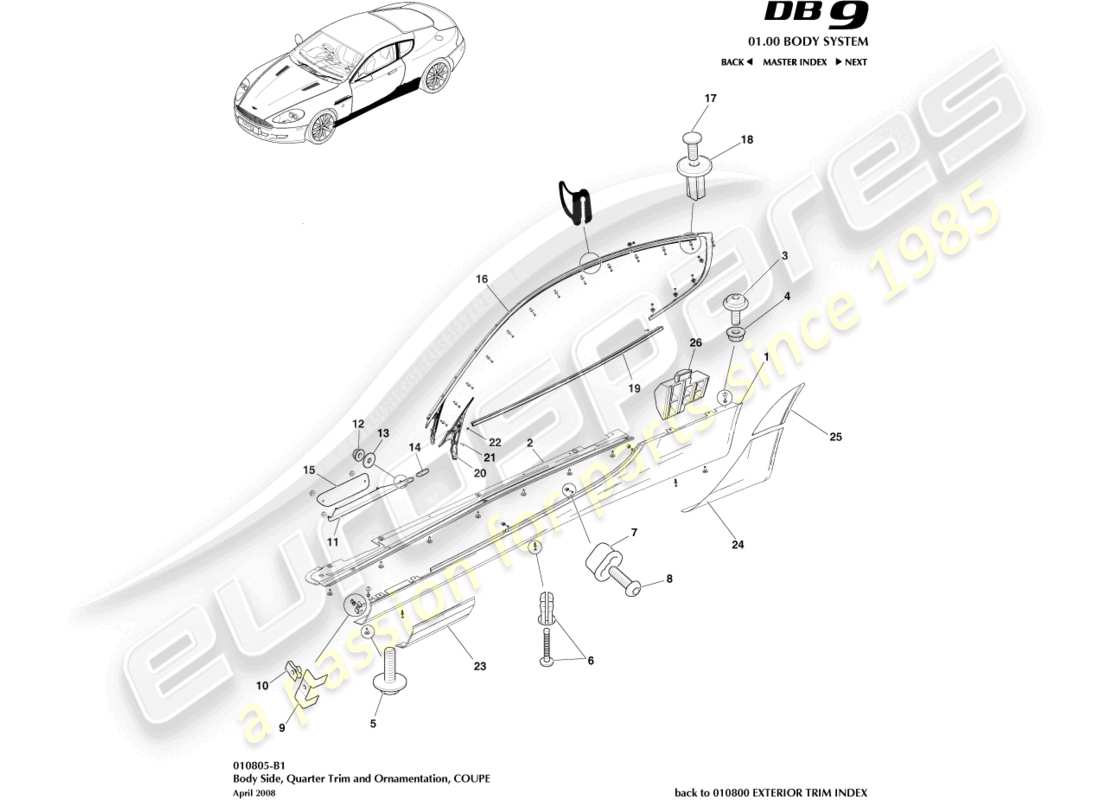

010805-B1 - Garniture latérale et de custode, coupé
Aston Martin DB9 (2009) Bodyside & Quarter Trim, Coupe Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 6G43-10609-AB
ENSEMBLE D'EXTENSION DE SEUIL, LH
Jusqu'à 11MY
depuis £271,32
depuis £271,32
# 1
MPN: AG43-10609-AA
ENSEMBLE D'EXTENSION DE SEUIL, LH
À partir de 11MY
depuis £370,62
depuis £370,62
# 1
MPN: 6G43-10608-AB
ENSEMBLE D'EXTENSION DE SEUIL, DROIT
Jusqu'à 11MY
depuis £271,32
depuis £271,32
# 1
MPN: AG43-10608-AA
ENSEMBLE D'EXTENSION DE SEUIL, DROIT
À partir de 11MY
depuis £370,62
depuis £370,62
# -
-
ESPACEUR DE SEUIL
# 3
MPN: 703156
VIS/ Rondelle, M6X18, SEUIL À AILE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 703743
# 4
MPN: 702944
ÉCROU, M6, SEUIL À AILE
depuis £0,58
depuis £0,58
# 5
MPN: 701567
VIS/ Rondelle, M6X16, RENFORCEMENT DU SEUIL
depuis £1,23
depuis £1,23
# 6
MPN: 701582-PK
RIVET DE RENFORT AU SEUIL
Paquet de 10
depuis £2,70
depuis £2,70
# 7
MPN: 4G43-48954-AA
CONTRE-ÉCROU DE PLAQUE DE SEUIL EN PLASTIQUE
depuis £0,47
depuis £0,47
# 8
MPN: 701441-PK
VIS ST4.2X13
Paquet de 10
depuis £1,31
depuis £1,31
# 9
MPN: 8G43-16586-AA
SUPPORT, GARNITURE DE PASSAGE DE ROUE, DROIT
depuis £37,69
depuis £37,69
# 9
MPN: 8G43-16587-AA
SUPPORT, GARNITURE DE PASSAGE DE ROUE, LH
depuis £37,69
depuis £37,69
# 10
MPN: 703740
ÉCROU, M6 X 1, TYPE U, GARNITURE DE PASSAGE DE ROUE
depuis £2,22
depuis £2,22
# 11
MPN: 4G43-280B63-AH
AILE LATÉRALE, GAUCHE
depuis £131,04
depuis £131,04
# 11
MPN: 4G43-280B62-AH
AILE LATÉRALE, DROIT
depuis £131,04
depuis £131,04
# 12
MPN: 703163
ÉCROU, M6, FERMETURE LATÉRALE DE AILE/PORTE
depuis £0,47
depuis £0,47
# 13
MPN: 4G43-16C694-AB-PK
Rondelle, NYLON
Paquet de 10
depuis £6,33
depuis £6,33
# 14
MPN: 4G43-018K28-AG
PORTE LATERALE DROIT
depuis £100,66
depuis £100,66
# 14
MPN: 4G43-018K29-AG
PORTE LATERALE GAUCHE
depuis £55,36
depuis £55,36
# 15
MPN: 4G43-280B84-AD
GRILLE, FERMETURE LATERALE, LH
# 15
MPN: 4G43-280B84-BA
GRILLE, FERMETURE LATERALE, LH
Magnum Argent
depuis £114,07
depuis £114,07
# 15
MPN: BG43-280B84-A
GRILLE, FERMETURE LATERALE, LH
11MY
# 15
MPN: BG43-280B84-BA
GRILLE, FERMETURE LATERALE, LH
11MY, Magnum Argent
depuis £87,45
depuis £87,45
# 15
MPN: 4G43-280B83-AD
MAILLE, FERMETURE LATERALE, DROIT
depuis £37,97
depuis £37,97
# 15
MPN: 4G43-280B83-BA
MAILLE, FERMETURE LATERALE, DROIT
Magnum Argent
depuis £114,07
depuis £114,07
# 15
MPN: BG43-280B83-AA
MAILLE, FERMETURE LATERALE, DROIT
11MY
depuis £68,44
depuis £68,44
# 15
MPN: BG43-280B83-BA
MAILLE, FERMETURE LATERALE, DROIT
11MY, Magnum Argent
depuis £87,45
depuis £87,45
# 16
MPN: 4G43-519A36-CB
FINITION DE TOIT, VITRE LATÉRALE, LH, COUPÉ
depuis £221,54
depuis £221,54
# 16
MPN: 4G43-519A37-CB
FINITION DE TOIT, VITRE LATÉRALE, DROIT, COUPÉ
depuis £294,69
depuis £294,69
# 17
MPN: 4G43-51757-AA
VIS, M4, FINITION SUR CANTRAIL
depuis £0,47
depuis £0,47
# 18
MPN: 701656-PK
RETENUE, FINITION POUR CANTRAIL
Paquet de 10
depuis £1,88
depuis £1,88
# 19
MPN: 4G43-F20563-BA
JOINT DE TAILLE, EXTERIEUR DE PORTE, GAUCHE
depuis £86,75
depuis £86,75
# 19
MPN: 4G43-F20562-AE
JOINT DE TAILLE, PORTE EXTÉRIEURE, DROIT
# 19
MPN: 4G43-F20562-BA
JOINT DE TAILLE, PORTE EXTÉRIEURE, DROIT
07MY le
depuis £86,75
depuis £86,75
# 20
MPN: 4G43-C02565-BC
COUVERCLE, ENSEMBLE DE RETENUE, LH
# 20
MPN: 4G43-C02565-BD
COUVERCLE, ENSEMBLE DE RETENUE, LH
06MY le
depuis £20,03
depuis £20,03
# 20
MPN: 4G43-C02564-BD
COUVERCLE, ENSEMBLE DE RETENUE, DROIT
depuis £18,31
depuis £18,31
# 21
MPN: 702217
VIS, M5X16
depuis £0,47
depuis £0,47
# 22
MPN: 4G43-51757-AA
VIS, M4, AUTOTARAUDEUSE
depuis £0,47
depuis £0,47
# -
-
KIT DE PROTECTION DE PEINTURE
Inclut les éléments 23 à 25 ci-dessous
# -
-
INSTRUCTIONS
# 23
MPN: 4G43-10627-AA
RUBAN DE SEUIL AVANT, LH
Jusqu'à 09MY
depuis £38,55
depuis £38,55
# 23
MPN: 8G43-10627-AA
RUBAN DE SEUIL AVANT, LH
À partir de 09MY
# 23
MPN: 4G43-10626-AA
RUBAN DE SEUIL AVANT, DROIT
Jusqu'à 09MY
depuis £38,55
depuis £38,55
# 23
MPN: 8G43-10626-AB
RUBAN DE SEUIL AVANT, DROIT
À partir de 09MY
depuis £35,14
depuis £35,14
# 24
MPN: 4G43-10625-AB
RUBAN DE SEUIL ARRIÈRE, LH
depuis £58,95
depuis £58,95
# 24
MPN: 4G43-10624-AB
RUBAN DE SEUIL ARRIÈRE, DROIT
depuis £58,95
depuis £58,95
# 24
MPN: 4G43-10628-AB
RUBAN, PARE-CHOCS AVANT, INFÉRIEUR
VOIR 011901-B1
depuis £99,88
depuis £99,88
# 25
MPN: 4G43-10631-AB
RUBAN DE CÔTE ARRIÈRE, LH
Jusqu'à 08MY
Remplacement
Remplacement
# 25
MPN: 8D33-10631-AB
RUBAN DE CÔTE ARRIÈRE, LH
À partir de 08MY
depuis £20,91
depuis £20,91
Cette pièce remplace le numéro de pièce 4G43-10631-AB
# 25
MPN: 4G43-10630-AB
RUBAN DE CÔTE ARRIÈRE, DROIT
Jusqu'à 08MY
# 25
MPN: 8D33-10630-AB
RUBAN DE CÔTE ARRIÈRE, DROIT
À partir de 08MY
depuis £20,91
depuis £20,91
# 26
MPN: 8G43-10141-AB
FILLER, BASCULATEUR DE CORPS GAUCHE
depuis £10,80
depuis £10,80
# 26
MPN: 8G43-10140-AB
REMPLISSAGE, CULBUTEUR DE CORPS DROIT
depuis £10,80
depuis £10,80
-part-diagram-010805-b2.webp "ASTON MARTIN DB9 (2009) GARNITURE LATÉRALE ET DE QUART, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010805-b5.webp "ASTON MARTIN DB9 (2009) GARDE ANTI-PIERRES SCHÉMA DES PIÈCES")
-part-diagram-010806-b1.webp "ASTON MARTIN DB9 (2009) GARNITURE ARRIÈRE DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-010807-b1.webp "ASTON MARTIN DB9 (2009) GARNITURE DE COUVERCLE DE COFFRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010807-b2.webp "ASTON MARTIN DB9 (2009) GARNITURE DE COUVERCLE DE COFFRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010901-b1.webp "ASTON MARTIN DB9 (2009) RÉTROVISEUR INTÉRIEUR, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010901-b3.webp "ASTON MARTIN DB9 (2009) RÉTROVISEUR INTÉRIEUR, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010901-d1.webp "ASTON MARTIN DB9 (2009) RÉTROVISEUR INTÉRIEUR, CHROMATIQUE, GDO SCHÉMA DES PIÈCES")
-part-diagram-010904.webp "ASTON MARTIN DB9 (2009) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-010904-b1.webp "ASTON MARTIN DB9 (2009) RÉTROVISEURS EXTÉRIEURS, 09MY SCHÉMA DES PIÈCES")
-part-diagram-011000-b1.webp "ASTON MARTIN DB9 (2009) SIÈGE AVANT À (V) A09109 SCHÉMA DES PIÈCES")
-part-diagram-011001-b2.webp "ASTON MARTIN DB9 (2009) SIÈGE AVANT DE (V) A09110 SCHÉMA DES PIÈCES")
-part-diagram-011003-b3.webp "ASTON MARTIN DB9 (2009) SIÈGE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011003-b4.webp "ASTON MARTIN DB9 (2009) SIÈGE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011009-d1.webp "ASTON MARTIN DB9 (2009) RÉGLAGE DU SIÈGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011101-b1.webp "ASTON MARTIN DB9 (2009) PARE-BRISE, NON CHAUFFANT SCHÉMA DES PIÈCES")
-part-diagram-011102-b1.webp "ASTON MARTIN DB9 (2009) PARE-BRISE CHAUFFANT SCHÉMA DES PIÈCES")
-part-diagram-011103-b1.webp "ASTON MARTIN DB9 (2009) VITRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-011104-b1.webp "ASTON MARTIN DB9 (2009) VITRE DE CUSTODE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011104-b2.webp "ASTON MARTIN DB9 (2009) VITRE DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011106-b1.webp "ASTON MARTIN DB9 (2009) PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011108-b1.webp "ASTON MARTIN DB9 (2009) LÈVE-VITRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-011108-b2.webp "ASTON MARTIN DB9 (2009) RÉGULATEURS DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011109-d1.webp "ASTON MARTIN DB9 (2009) CONTRÔLEUR DE VERROUILLAGE DE FENÊTRE/MIROIR SCHÉMA DES PIÈCES")
-part-diagram-011201.webp "ASTON MARTIN DB9 (2009) COLONNE CENTRALE DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-011201-b2.webp "ASTON MARTIN DB9 (2009) TABLEAU DE BORD, CUIR SCHÉMA DES PIÈCES")
-part-diagram-011201-b5.webp "ASTON MARTIN DB9 (2009) TABLEAU DE BORD, CUIR, B & O SCHÉMA DES PIÈCES")
-part-diagram-011201-b6.webp "ASTON MARTIN DB9 (2009) POUTRE TRANSVERSALE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b7.webp "ASTON MARTIN DB9 (2009) SOUS-STRUCTURE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-d1.webp "ASTON MARTIN DB9 (2009) INTERRUPTEUR DE BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-011201-e1.webp "ASTON MARTIN DB9 (2009) SUPPORTS CCB VERS BIW SCHÉMA DES PIÈCES")
-part-diagram-011202-b1.webp "ASTON MARTIN DB9 (2009) CONSOLE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011202-b2.webp "ASTON MARTIN DB9 (2009) CONSOLE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011202-b4.webp "ASTON MARTIN DB9 (2009) CONSOLE CENTRALE, MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-011202-b5.webp "ASTON MARTIN DB9 (2009) CONSOLE CENTRALE, MANUEL, 08MY SCHÉMA DES PIÈCES")
-part-diagram-011202-b6.webp "ASTON MARTIN DB9 (2009) CONSOLE AVANT, AUTOMATIQUE, 09MY SCHÉMA DES PIÈCES")
-part-diagram-011202-b9.webp "ASTON MARTIN DB9 (2009) CONSOLE AVANT, MANUEL, 09MY SCHÉMA DES PIÈCES")
-part-diagram-011202-d1.webp "ASTON MARTIN DB9 (2009) COMMUTATEURS DE CONSOLE SCHÉMA DES PIÈCES")
-part-diagram-011401.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE SERRURES ET CLÉS SCHÉMA DES PIÈCES")
-part-diagram-011401-b1.webp "ASTON MARTIN DB9 (2009) ÉMETTEUR, RKE SCHÉMA DES PIÈCES")
-part-diagram-011401-b2.webp "ASTON MARTIN DB9 (2009) MODULE DÉMARRAGE/ARRÊT SCHÉMA DES PIÈCES")
-part-diagram-011403-b1.webp "ASTON MARTIN DB9 (2009) SYSTÈME DE VERROUILLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-011404-b1.webp "ASTON MARTIN DB9 (2009) LOQUET DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011404-b3.webp "ASTON MARTIN DB9 (2009) ASSEMBLAGE DE LA POIGNÉE SCHÉMA DES PIÈCES")
-part-diagram-011405-b1.webp "ASTON MARTIN DB9 (2009) SYSTÈME DE VERROUILLAGE DU COFFRE SCHÉMA DES PIÈCES")
-part-diagram-011409-b1.webp "ASTON MARTIN DB9 (2009) TÉLÉCOMMANDE D'ENTRÉE SANS CLÉ SCHÉMA DES PIÈCES")
-part-diagram-011409-d1.webp "ASTON MARTIN DB9 (2009) INTERRUPTEUR DE PROTECTION RÉDUIT SCHÉMA DES PIÈCES")
-part-diagram-011410-b1.webp "ASTON MARTIN DB9 (2009) MÉCANISME DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011410-b2.webp "ASTON MARTIN DB9 (2009) MÉCANISME DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011410-d2.webp "ASTON MARTIN DB9 (2009) INTERRUPTEUR DE DÉVERROUILLAGE DU REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-011601.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE BALAIS D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-011601-b2.webp "ASTON MARTIN DB9 (2009) ENSEMBLE BALAI D'ESSUIE-GLACE, 12MY SCHÉMA DES PIÈCES")
-part-diagram-011602-b2.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE LIAISON D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-10.webp "ASTON MARTIN DB9 (2009) BOUTEILLE DE RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-20.webp "ASTON MARTIN DB9 (2009) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011604-30.webp "ASTON MARTIN DB9 (2009) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-011702-b3.webp "ASTON MARTIN DB9 (2009) ASSEMBLAGE DE TOIT VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011702-b4.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE TOIT VOLANTE, 9.5MY SUR SCHÉMA DES PIÈCES")
-part-diagram-011702-b6.webp "ASTON MARTIN DB9 (2009) MOULAGE DU JOINT SUPÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-011703-b1.webp "ASTON MARTIN DB9 (2009) PANNEAU D'OUVERTURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-011901-b1.webp "ASTON MARTIN DB9 (2009) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b2.webp "ASTON MARTIN DB9 (2009) ARMATURE DE PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b3.webp "ASTON MARTIN DB9 (2009) ISOLATEUR DE PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011902-b1.webp "ASTON MARTIN DB9 (2009) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011902-b2.webp "ASTON MARTIN DB9 (2009) ARMATURE DE PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011904-b1.webp "ASTON MARTIN DB9 (2009) SUPPORTS DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-011904-b2.webp "ASTON MARTIN DB9 (2009) SUPPORTS DE PLAQUE D'IMMATRICULATION, NAS SCHÉMA DES PIÈCES")
-part-diagram-012001-b2.webp "ASTON MARTIN DB9 (2009) CEINTURES DE SÉCURITÉ ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-012001-b5.webp "ASTON MARTIN DB9 (2009) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-012001-b7.webp "ASTON MARTIN DB9 (2009) CEINTURES DE SÉCURITÉ ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-012003-b2.webp "ASTON MARTIN DB9 (2009) AIRBAG PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-012003-b3.webp "ASTON MARTIN DB9 (2009) AIRBAG LATÉRAL SCHÉMA DES PIÈCES")
-part-diagram-012004-b1.webp "ASTON MARTIN DB9 (2009) DISPOSITIFS DE RETENUE POUR ENFANTS SCHÉMA DES PIÈCES")
-part-diagram-012004-b2.webp "ASTON MARTIN DB9 (2009) INSTALLATION ROPS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-012005-b1.webp "ASTON MARTIN DB9 (2009) CAPTEURS D'ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-020100-c1.webp "ASTON MARTIN DB9 (2009) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-020100-c2.webp "ASTON MARTIN DB9 (2009) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-020300-c1.webp "ASTON MARTIN DB9 (2009) SUPPORTS MOTEUR, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-020300-c2.webp "ASTON MARTIN DB9 (2009) SUPPORTS MOTEUR, AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-020600.webp "ASTON MARTIN DB9 (2009) BOUCLIERS ANTI-ÉCLABOUSSURES ET THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-030100-e1.webp "ASTON MARTIN DB9 (2009) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030200-e1.webp "ASTON MARTIN DB9 (2009) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-e1.webp "ASTON MARTIN DB9 (2009) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-s1.webp "ASTON MARTIN DB9 (2009) REFROIDISSEMENT DU MOTEUR (AJUSTEMENT EN LIGNE) SCHÉMA DES PIÈCES")
-part-diagram-030400-e1.webp "ASTON MARTIN DB9 (2009) CHARGEMENT ET CONTRÔLE DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-030500-e1.webp "ASTON MARTIN DB9 (2009) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-030600.webp "ASTON MARTIN DB9 (2009) DÉMARREUR SCHÉMA DES PIÈCES")
-part-diagram-030700-e1.webp "ASTON MARTIN DB9 (2009) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-030800-e1.webp "ASTON MARTIN DB9 (2009) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-030900-e1.webp "ASTON MARTIN DB9 (2009) TRAIN DE SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-031000-e1.webp "ASTON MARTIN DB9 (2009) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-031100.webp "ASTON MARTIN DB9 (2009) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-031200.webp "ASTON MARTIN DB9 (2009) CHARGEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-031300-s1.webp "ASTON MARTIN DB9 (2009) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-031400-e1.webp "ASTON MARTIN DB9 (2009) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-031401-d1.webp "ASTON MARTIN DB9 (2009) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-031403-d1.webp "ASTON MARTIN DB9 (2009) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031800.webp "ASTON MARTIN DB9 (2009) CONTRÔLE DE L'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-031904.webp "ASTON MARTIN DB9 (2009) CONTACTEUR DE PÉDALE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-040100-c1.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-040105-c1.webp "ASTON MARTIN DB9 (2009) BARRE STABILISATRICE AVANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-040105-c2.webp "ASTON MARTIN DB9 (2009) BARRE STABILISATRICE AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-040200-c1.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040205-c1.webp "ASTON MARTIN DB9 (2009) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040300.webp "ASTON MARTIN DB9 (2009) RESSORT ET AMORTISSEUR ARRIÈRE, À 09MY SCHÉMA DES PIÈCES")
-part-diagram-040300-c1.webp "ASTON MARTIN DB9 (2009) RESSORT ET AMORTISSEUR AVANT, À 09MY SCHÉMA DES PIÈCES")
-part-diagram-040300-c2.webp "ASTON MARTIN DB9 (2009) RESSORT ET AMORTISSEUR ARRIÈRE, 09MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-040300-c4.webp "ASTON MARTIN DB9 (2009) RESSORT ET AMORTISSEUR AVANT, 09MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-040304-c1.webp "ASTON MARTIN DB9 (2009) COMMANDES D'AMORTISSEMENT DES AMORTISSEURS SCHÉMA DES PIÈCES")
-part-diagram-040304-d1.webp "ASTON MARTIN DB9 (2009) MODULE D'AMORTISSEMENT ACTIF SCHÉMA DES PIÈCES")
-part-diagram-040400.webp "ASTON MARTIN DB9 (2009) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-040401-c1.webp "ASTON MARTIN DB9 (2009) KIT PACK SPORT, 2007 SCHÉMA DES PIÈCES")
-part-diagram-050100-w1.webp "ASTON MARTIN DB9 (2009) ENSEMBLE D'ARBRE DE TRANSMISSION, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-050100-w2.webp "ASTON MARTIN DB9 (2009) ENSEMBLE D'ARBRE DE TRANSMISSION, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-050500.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DEMI-ARBRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060300-c1.webp "ASTON MARTIN DB9 (2009) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-060400-c1.webp "ASTON MARTIN DB9 (2009) SYSTÈME DE FREINAGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060500-c2.webp "ASTON MARTIN DB9 (2009) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-060600.webp "ASTON MARTIN DB9 (2009) ENSEMBLE D'ACTIONNEUR DE FREIN, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-060600-c3.webp "ASTON MARTIN DB9 (2009) ENSEMBLE D'ACTIONNEUR DE FREIN, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-060603-c1.webp "ASTON MARTIN DB9 (2009) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-060603-c2.webp "ASTON MARTIN DB9 (2009) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060604.webp "ASTON MARTIN DB9 (2009) COMMUTATEUR DE FEU STOP SCHÉMA DES PIÈCES")
-part-diagram-060700.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE FREIN ASSISTÉ SCHÉMA DES PIÈCES")
-part-diagram-060901-c1.webp "ASTON MARTIN DB9 (2009) CAPTEUR ANTIBLOCAGE ET DE PATINAGE DES ROUES SCHÉMA DES PIÈCES")
-part-diagram-070000-p1.webp "ASTON MARTIN DB9 (2009) BOÎTE-PONT, AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-070000-p2.webp "ASTON MARTIN DB9 (2009) REFROIDISSEMENT DE LA BOÎTE-PONT, AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-070000-p3.webp "ASTON MARTIN DB9 (2009) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-070200.webp "ASTON MARTIN DB9 (2009) REFROIDISSEMENT DE LA BOÎTE-PONT, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-070300-r1.webp "ASTON MARTIN DB9 (2009) BOÎTE-PONT, MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-070502.webp "ASTON MARTIN DB9 (2009) LEVIER DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070502-d1.webp "ASTON MARTIN DB9 (2009) COMMUTATEURS DE BOÎTE-PONT SCHÉMA DES PIÈCES")
-part-diagram-070502-d4.webp "ASTON MARTIN DB9 (2009) DÉCALAGE PAR INTERFACE FILAIRE SCHÉMA DES PIÈCES")
-part-diagram-070600-r1.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE LEVIER DE VITESSES, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-080000-r1.webp "ASTON MARTIN DB9 (2009) SYSTÈME D'EMBRAYAGE, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-080000-r2.webp "ASTON MARTIN DB9 (2009) SYSTÈME D'EMBRAYAGE, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-090000-s1.webp "ASTON MARTIN DB9 (2009) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-090400-s1.webp "ASTON MARTIN DB9 (2009) SOUS-SYSTÈME DE BOUCLIER THERMIQUE SCHÉMA DES PIÈCES")
-part-diagram-100103-s1.webp "ASTON MARTIN DB9 (2009) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100104-s1.webp "ASTON MARTIN DB9 (2009) BOUCHON ET TUYAU DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-100104-s2.webp "ASTON MARTIN DB9 (2009) BOUCHON ET TUYAU DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-100106-d1.webp "ASTON MARTIN DB9 (2009) MODULES DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-110200-c1.webp "ASTON MARTIN DB9 (2009) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-110203-c1.webp "ASTON MARTIN DB9 (2009) REFROIDISSEUR, TUYAUX ET RÉSERVOIR, LHD SCHÉMA DES PIÈCES")
-part-diagram-110203-c2.webp "ASTON MARTIN DB9 (2009) REFROIDISSEUR, TUYAUX ET RÉSERVOIR, RHD SCHÉMA DES PIÈCES")
-part-diagram-110400.webp "ASTON MARTIN DB9 (2009) ASSEMBLAGE DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-110502-d1.webp "ASTON MARTIN DB9 (2009) ENSEMBLE COMMUTATEUR D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-110600-b1.webp "ASTON MARTIN DB9 (2009) ENSEMBLE VOLANT DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-110600-b3.webp "ASTON MARTIN DB9 (2009) VOLANT, RÉGULATEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-110602.webp "ASTON MARTIN DB9 (2009) COMMUTATEUR DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-120101.webp "ASTON MARTIN DB9 (2009) CONDUITS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120102.webp "ASTON MARTIN DB9 (2009) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120103-b1.webp "ASTON MARTIN DB9 (2009) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120300.webp "ASTON MARTIN DB9 (2009) ÉVAPORATEUR ET CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-120305-s1.webp "ASTON MARTIN DB9 (2009) CONDUITE DE CLIMATISATION, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-120305-s2.webp "ASTON MARTIN DB9 (2009) CONDUITE DE CLIMATISATION, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-120400.webp "ASTON MARTIN DB9 (2009) CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-130101.webp "ASTON MARTIN DB9 (2009) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-130600-d1.webp "ASTON MARTIN DB9 (2009) SYSTÈME DE KLAXON SCHÉMA DES PIÈCES")
-part-diagram-131301-d1.webp "ASTON MARTIN DB9 (2009) CAPTEURS D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-140101-d1.webp "ASTON MARTIN DB9 (2009) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d2.webp "ASTON MARTIN DB9 (2009) INTERRUPTEUR D'ARRÊT DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d3.webp "ASTON MARTIN DB9 (2009) KIT DE CONDITIONNEUR DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140102-b1.webp "ASTON MARTIN DB9 (2009) SUPPORTS DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140103-d2.webp "ASTON MARTIN DB9 (2009) CÂBLES DE BATTERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-140103-d3.webp "ASTON MARTIN DB9 (2009) CÂBLES DE BATTERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150103-d1.webp "ASTON MARTIN DB9 (2009) AMPLIFICATEURS, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150103-d2.webp "ASTON MARTIN DB9 (2009) AMPLIFICATEURS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150103-d3.webp "ASTON MARTIN DB9 (2009) AMPLIFICATEURS HAUT DE GAMME, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150103-d4.webp "ASTON MARTIN DB9 (2009) AMPLIFICATEURS HAUT DE GAMME, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150104-d1.webp "ASTON MARTIN DB9 (2009) COLONNE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-150104-d2.webp "ASTON MARTIN DB9 (2009) COLONNE CENTRALE, 09MY SCHÉMA DES PIÈCES")
-part-diagram-150108-d1.webp "ASTON MARTIN DB9 (2009) LECTEUR MULTIMÉDIA SCHÉMA DES PIÈCES")
-part-diagram-150108-d3.webp "ASTON MARTIN DB9 (2009) MP3 MÉDIAS SCHÉMA DES PIÈCES")
-part-diagram-150204-d1.webp "ASTON MARTIN DB9 (2009) ANTENNE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-150204-d2.webp "ASTON MARTIN DB9 (2009) ANTENNE ÉLECTRONIQUE, 08MY SCHÉMA DES PIÈCES")
-part-diagram-150204-d3.webp "ASTON MARTIN DB9 (2009) ANTENNE ÉLECTRONIQUE, PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-150204-d4.webp "ASTON MARTIN DB9 (2009) ANTENNE ÉLECTRONIQUE, 09MY SCHÉMA DES PIÈCES")
-part-diagram-150301-d1.webp "ASTON MARTIN DB9 (2009) HAUT-PARLEUR, BASE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-d2.webp "ASTON MARTIN DB9 (2009) HAUT-PARLEUR, BASE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150301-d5.webp "ASTON MARTIN DB9 (2009) HAUT-PARLEURS, 07MY, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-d6.webp "ASTON MARTIN DB9 (2009) HAUT-PARLEURS, 07MY, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150301-d7.webp "ASTON MARTIN DB9 (2009) HAUT-PARLEUR, PREMIUM, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-d8.webp "ASTON MARTIN DB9 (2009) HAUT-PARLEUR, PREMIUM, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-160000-s1.webp "ASTON MARTIN DB9 (2009) DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-160200.webp "ASTON MARTIN DB9 (2009) SOUS-SYSTÈME DE DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-170101-d1.webp "ASTON MARTIN DB9 (2009) PHARES SCHÉMA DES PIÈCES")
-part-diagram-170102-d1.webp "ASTON MARTIN DB9 (2009) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-170105-d1.webp "ASTON MARTIN DB9 (2009) MARQUEURS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-170202-d2.webp "ASTON MARTIN DB9 (2009) ÉCLAIRAGE DE COURTOISIE SCHÉMA DES PIÈCES")
-part-diagram-170301-d1.webp "ASTON MARTIN DB9 (2009) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170301-d2.webp "ASTON MARTIN DB9 (2009) FEU STOP SURÉLEVÉ, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-170301-d3.webp "ASTON MARTIN DB9 (2009) FEU STOP SURÉLEVÉ, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-170305-d1.webp "ASTON MARTIN DB9 (2009) MARQUEURS LATÉRAUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170306-d1.webp "ASTON MARTIN DB9 (2009) RÉFLECTEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170308.webp "ASTON MARTIN DB9 (2009) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-170401-b1.webp "ASTON MARTIN DB9 (2009) SCHÉMA DES PIÈCES DE MISE À NIVEAU DES PHARES")
-part-diagram-170401-d1.webp "ASTON MARTIN DB9 (2009) CONTRÔLEUR DE NIVEAU DE PHARE SCHÉMA DES PIÈCES")
-part-diagram-170501-d2.webp "ASTON MARTIN DB9 (2009) INTERRUPTEUR D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-180101-d1.webp "ASTON MARTIN DB9 (2009) FAISCEAU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180101-d3.webp "ASTON MARTIN DB9 (2009) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180102.webp "ASTON MARTIN DB9 (2009) HARNAIS IP SCHÉMA DES PIÈCES")
-part-diagram-180102-d5.webp "ASTON MARTIN DB9 (2009) HARNAIS IP, B&O SCHÉMA DES PIÈCES")
-part-diagram-180103.webp "ASTON MARTIN DB9 (2009) HARNAIS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-180103-d1.webp "ASTON MARTIN DB9 (2009) HARNAIS DE CORPS SCHÉMA DES PIÈCES")
-part-diagram-180103-d2.webp "ASTON MARTIN DB9 (2009) HARNAIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-180103-d3.webp "ASTON MARTIN DB9 (2009) HARNAIS DE BOTTE SCHÉMA DES PIÈCES")
-part-diagram-180106.webp "ASTON MARTIN DB9 (2009) PANNEAUX DE FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-180401.webp "ASTON MARTIN DB9 (2009) PRISE AUXILIAIRE SCHÉMA DES PIÈCES")
-part-diagram-190101-d2.webp "ASTON MARTIN DB9 (2009) TRAQUEUR SCHÉMA DES PIÈCES")
-part-diagram-190102.webp "ASTON MARTIN DB9 (2009) CAPTEURS ET COMMUTATEURS ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-190103-d1.webp "ASTON MARTIN DB9 (2009) SONDEUR DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-190202.webp "ASTON MARTIN DB9 (2009) RKE SCHÉMA DES PIÈCES")
-part-diagram-190600-d1.webp "ASTON MARTIN DB9 (2009) SOUS-SYSTÈME DE COMMANDE VOCALE SCHÉMA DES PIÈCES")
-part-diagram-190701-10.webp "ASTON MARTIN DB9 (2009) GPS, COUPÉ, VERS 09MY SCHÉMA DES PIÈCES")
-part-diagram-190701-20.webp "ASTON MARTIN DB9 (2009) GPS, VOLANTE, VERS 09MY SCHÉMA DES PIÈCES")
-part-diagram-190701-30.webp "ASTON MARTIN DB9 (2009) GPS, DE 09MY À 12MY SCHÉMA DES PIÈCES")
-part-diagram-190701-40.webp "ASTON MARTIN DB9 (2009) GPS, 12MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-190703-10.webp "ASTON MARTIN DB9 (2009) ÉCRAN DE NAVIGATION PAR SATELLITE, À 12MY SCHÉMA DES PIÈCES")
-part-diagram-190703-20.webp "ASTON MARTIN DB9 (2009) ÉCRAN DE NAVIGATION PAR SATELLITE, 12MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-190705-d1.webp "ASTON MARTIN DB9 (2009) TUNER GPS, VERS 09MY SCHÉMA DES PIÈCES")
-part-diagram-190706-d1.webp "ASTON MARTIN DB9 (2009) ANTENNE GPS, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-190706-d2.webp "ASTON MARTIN DB9 (2009) ANTENNE GPS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-190800.webp "ASTON MARTIN DB9 (2009) SOUS-SYSTÈME DE TÉLÉPHONIE CELLULAIRE SCHÉMA DES PIÈCES")
-part-diagram-190801.webp "ASTON MARTIN DB9 (2009) SOUS-SYSTÈME BLUETOOTH SCHÉMA DES PIÈCES")
-part-diagram-191001.webp "ASTON MARTIN DB9 (2009) CONTRÔLE MULTIFONCTION SCHÉMA DES PIÈCES")
-part-diagram-191001-b1.webp "ASTON MARTIN DB9 (2009) MODULE DE PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-191001-d3.webp "ASTON MARTIN DB9 (2009) MODULE DE PRESSION DES PNEUS, 11MY SCHÉMA DES PIÈCES")
-part-diagram-200002.webp "ASTON MARTIN DB9 (2009) ÉTIQUETTES SOUS LE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-000101.webp "ASTON MARTIN DB9 (2009) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000101-s1.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-000102.webp "ASTON MARTIN DB9 (2009) ÉTIQUETTES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000200-c1.webp "ASTON MARTIN DB9 (2009) ÉQUIPEMENT D'URGENCE SCHÉMA DES PIÈCES")
-part-diagram-000301-g4.webp "ASTON MARTIN DB9 (2009) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
-part-diagram-010100-b1.webp "ASTON MARTIN DB9 (2009) CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010100-b2.webp "ASTON MARTIN DB9 (2009) CORPS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010101-b1.webp "ASTON MARTIN DB9 (2009) COMPOSANTS DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010101-b2.webp "ASTON MARTIN DB9 (2009) COMPOSANTS DE CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010101-b81.webp "ASTON MARTIN DB9 (2009) DESSOUS DE CAISSE SCHÉMA DES PIÈCES")
-part-diagram-010101-b82.webp "ASTON MARTIN DB9 (2009) BAS DE CAISSE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010101-b83.webp "ASTON MARTIN DB9 (2009) BAS DE CAISSE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010102-b81.webp "ASTON MARTIN DB9 (2009) TABLEAU DE BORD ET CAPOT DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010102-b84.webp "ASTON MARTIN DB9 (2009) BODY DASH ET COWL, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010103-b1.webp "ASTON MARTIN DB9 (2009) TOIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010103-b2.webp "ASTON MARTIN DB9 (2009) PARE-BRISE, EXTÉRIEUR, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010104-b1.webp "ASTON MARTIN DB9 (2009) PANNEAU CÔTÉ CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010104-b2.webp "ASTON MARTIN DB9 (2009) PANNEAU CÔTÉ CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010106-b3.webp "ASTON MARTIN DB9 (2009) CARROSSERIE ARRIÈRE COMPOSITE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010106-b4.webp "ASTON MARTIN DB9 (2009) CORPS ARRIÈRE COMPOSITE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010106-b81.webp "ASTON MARTIN DB9 (2009) CARROSSERIE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010106-b82.webp "ASTON MARTIN DB9 (2009) PARTIE ARRIÈRE DE LA CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010107-b1.webp "ASTON MARTIN DB9 (2009) PASSAGES DE ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010107-c1.webp "ASTON MARTIN DB9 (2009) BOUCLIERS DE SOUBASSEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010108-b2.webp "ASTON MARTIN DB9 (2009) STRUCTURE EV, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010108-b4.webp "ASTON MARTIN DB9 (2009) STRUCTURE EV, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010202.webp "ASTON MARTIN DB9 (2009) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-010203-b1.webp "ASTON MARTIN DB9 (2009) ASSEMBLAGE DE L'AILE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010204-b1.webp "ASTON MARTIN DB9 (2009) PASSAGES DE ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010204-b2.webp "ASTON MARTIN DB9 (2009) SÉPARATEUR, CALANDRE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010205-b1.webp "ASTON MARTIN DB9 (2009) CAPOT ET MONTAGE SCHÉMA DES PIÈCES")
-part-diagram-010207-b1.webp "ASTON MARTIN DB9 (2009) BOUCLIER INFÉRIEUR AVANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010207-b2.webp "ASTON MARTIN DB9 (2009) BOUCLIER INFÉRIEUR AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010301-b1.webp "ASTON MARTIN DB9 (2009) PORTES LATÉRALES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010301-g1.webp "ASTON MARTIN DB9 (2009) CHARNIÈRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010303-b1.webp "ASTON MARTIN DB9 (2009) COUVERCLE DE COFFRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010303-b2.webp "ASTON MARTIN DB9 (2009) COUVERCLE DE COFFRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010501.webp "ASTON MARTIN DB9 (2009) GARNITURE DE PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-010501-b3.webp "ASTON MARTIN DB9 (2009) GARNITURE INTÉRIEURE AUXILIAIRE SCHÉMA DES PIÈCES")
-part-diagram-010501-b5.webp "ASTON MARTIN DB9 (2009) GARNITURE DE PLANCHER, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010502.webp "ASTON MARTIN DB9 (2009) GARNITURE LATÉRALE DU CAPOT, INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-010503-b1.webp "ASTON MARTIN DB9 (2009) ENSEMBLE DE GARNITURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-010503-b2.webp "ASTON MARTIN DB9 (2009) GARNITURE DE TOIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010503-b6.webp "ASTON MARTIN DB9 (2009) GARNITURE DE LINTEAU, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010503-b8.webp "ASTON MARTIN DB9 (2009) GARNITURE DE PILIER, SUPÉRIEURE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010504.webp "ASTON MARTIN DB9 (2009) VISIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010505-b1.webp "ASTON MARTIN DB9 (2009) GARNITURE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010507-b1.webp "ASTON MARTIN DB9 (2009) GARNITURE DE CUSTODE LATÉRALE DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010507-b2.webp "ASTON MARTIN DB9 (2009) GARNITURE DE MONTANT SUPÉRIEUR, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010507-b3.webp "ASTON MARTIN DB9 (2009) GARNITURE DE CUSTODE LATÉRALE DE CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010508-b2.webp "ASTON MARTIN DB9 (2009) ASSEMBLAGE DU PLATEAU D'EMBALLAGE SCHÉMA DES PIÈCES")
-part-diagram-010508-b3.webp "ASTON MARTIN DB9 (2009) GARNITURE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010508-b5.webp "ASTON MARTIN DB9 (2009) GARNITURE D'OUVERTURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-010508-b8.webp "ASTON MARTIN DB9 (2009) GARNITURE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010601-b2.webp "ASTON MARTIN DB9 (2009) ISOLATION PHONIQUE DU SOL SCHÉMA DES PIÈCES")
-part-diagram-010601-b4.webp "ASTON MARTIN DB9 (2009) ISOLATION PHONIQUE, COMP. MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-010601-b6.webp "ASTON MARTIN DB9 (2009) COUSSINETS SONORES ANTI-CANETTES SCHÉMA DES PIÈCES")
-part-diagram-010601-b8.webp "ASTON MARTIN DB9 (2009) ISOLATION DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010702-b1.webp "ASTON MARTIN DB9 (2009) COUPE-FROID DYNAMIQUE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010702-b2.webp "ASTON MARTIN DB9 (2009) COUPE-FROID DYNAMIQUE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010703-b1.webp "ASTON MARTIN DB9 (2009) JOINT SOUPLE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010703-b3.webp "ASTON MARTIN DB9 (2009) JOINT SOUPLE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010706-b1.webp "ASTON MARTIN DB9 (2009) COUVERTURE DU PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-010707-b1.webp "ASTON MARTIN DB9 (2009) PARE-EAU SCHÉMA DES PIÈCES")
-part-diagram-010801.webp "ASTON MARTIN DB9 (2009) GRILLE DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-010801-b1.webp "ASTON MARTIN DB9 (2009) GRILLE DE RADIATEUR, 09MY SCHÉMA DES PIÈCES")
-part-diagram-010802-b1.webp "ASTON MARTIN DB9 (2009) GARNITURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010804-b2.webp "ASTON MARTIN DB9 (2009) GARNITURE DE TOIT, VOLANTE SCHÉMA DES PIÈCES")
