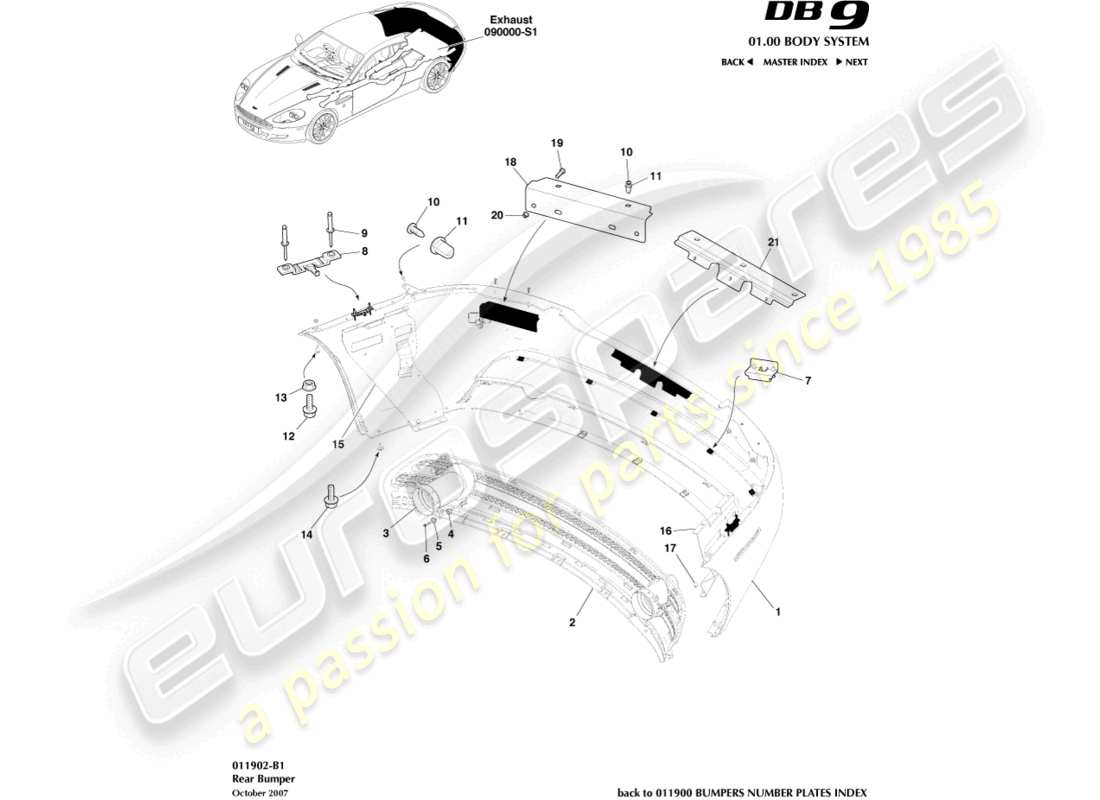

011902-B1 - Pare-chocs arrière
Aston Martin DB9 (2010) Rear Bumper Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
4G43-17K835-AE
ENSEMBLE DE COUVERCLE, PARE-CHOC ARRIÈRE, RANGÉE
Jusqu'au 22 novembre 04
#
1
MPN:
4G43-17K835-AF
ENSEMBLE DE COUVERCLE, PARE-CHOC ARRIÈRE, RANGÉE
À partir du 22 novembre 04
Remplacement
Remplacement
#
1
MPN:
4G43-17K835-AG
ENSEMBLE DE COUVERCLE, PARE-CHOC ARRIÈRE, RANGÉE
À partir du 13 mai 05
#
1
MPN:
4G43-17K835-AJ
ENSEMBLE DE COUVERCLE, PARE-CHOC ARRIÈRE, RANGÉE
À partir du 06 septembre 05
depuis
£1 416,02
depuis
£1 416,02
Cette pièce remplace le numéro de pièce 4G43-17K835-AF
#
1
MPN:
4G43-17K835-CE
ENSEMBLE DE PARE-CHOCS, ARRIÈRE, CAPTEURS DE STATIONNEMENT, RANGÉE
Jusqu'au 22 novembre 04
#
1
MPN:
4G43-17K835-CF
ENSEMBLE DE PARE-CHOCS, ARRIÈRE, CAPTEURS DE STATIONNEMENT, RANGÉE
À partir du 22 novembre 04
#
1
MPN:
4G43-17K835-CG
ENSEMBLE DE PARE-CHOCS, ARRIÈRE, CAPTEURS DE STATIONNEMENT, RANGÉE
Du 13 mai 05 au (V) à déterminer
#
1
MPN:
4G43-17K835-CK
ENSEMBLE DE PARE-CHOCS, ARRIÈRE, CAPTEURS DE STATIONNEMENT, RANGÉE
À partir du 16 mars 06
depuis
£1 095,00
depuis
£1 095,00
#
1
MPN:
4G43-17K835-CL
ENSEMBLE DE PARE-CHOCS, ARRIÈRE, CAPTEURS DE STATIONNEMENT, RANGÉE
De (V) à déterminer
#
1
MPN:
4G43-17K835-BE
COUVERCLE, PARE-CHOC ARRIÈRE, FÉDÉRAL
Jusqu'au 22 novembre 04
#
1
MPN:
4G43-17K835-BF
COUVERCLE, PARE-CHOC ARRIÈRE, FÉDÉRAL
À partir du 22 novembre 04
#
1
MPN:
4G43-17K835-BG
COUVERCLE, PARE-CHOC ARRIÈRE, FÉDÉRAL
À partir du 13 mai 05
#
1
MPN:
4G43-17K835-BJ
COUVERCLE, PARE-CHOC ARRIÈRE, FÉDÉRAL
À partir du 06 septembre 05
depuis
£1 416,02
depuis
£1 416,02
#
1
MPN:
4G43-17K835-DE
ENSEMBLE DE PARE-CHOCS, ARRIÈRE, CAPTEURS DE STATIONNEMENT, FÉDÉRAL
Jusqu'au 22 novembre 04
depuis
£1 416,02
depuis
£1 416,02
#
1
MPN:
4G43-17K835-DJ
ENSEMBLE DE PARE-CHOCS, ARRIÈRE, CAPTEURS DE STATIONNEMENT, FÉDÉRAL
Du 22 novembre 04 au 15 novembre 2009
#
1
MPN:
4G43-17K835-DP
ENSEMBLE DE PARE-CHOCS, ARRIÈRE, CAPTEURS DE STATIONNEMENT, FÉDÉRAL
À partir du 16 novembre 09
depuis
£1 451,42
depuis
£1 451,42
#
2
MPN:
4G43-01948-AF
ENSEMBLE DE PANNEAU, ÉVENT D'AIR ARRIÈRE, NON PDC
Non PDC
depuis
£2 366,12
depuis
£2 366,12
#
2
MPN:
4G43-01948-BF
ENSEMBLE DE PANNEAU, ÉVENT D'AIR ARRIÈRE, PDC
PDC
depuis
£2 366,12
depuis
£2 366,12
#
2
MPN:
4G43-01948-CA
ENSEMBLE DE PANNEAU, ÉVENT D'AIR ARRIÈRE, PDC
PDC, Magnum Argent
#
2
MPN:
AG43-501T0-AA
PRISE D'AIR ARRIÈRE EN MAILLE, PDC
Standard
depuis
£1 706,62
depuis
£1 706,62
#
2
MPN:
AG43-501T0-BA
PRISE D'AIR ARRIÈRE EN MAILLE, PDC
Magnum Argent
depuis
£2 754,86
depuis
£2 754,86
#
3
MPN:
AG43-5K238-AA
FINITION, ECHAPPEMENT
depuis
£112,30
depuis
£112,30
#
4
MPN:
6G33-5K239-CA-PK
ISOLATEUR DE MONTAGE DE TUYAU D'ÉCHAPPEMENT
Paquet de 10
depuis
£63,33
depuis
£63,33
#
5
MPN:
6G33-5K239-BA-PK
ISOLATEUR DE MONTAGE DE TUYAU D'ÉCHAPPEMENT
Paquet de 10
depuis
£43,51
depuis
£43,51
Cette pièce remplace le numéro de pièce 6G33-5K239-BA-KIT
#
6
MPN:
AG43-40412-AA
VIS, M4X30, AUTOTARAUDEUSES
#
7
MPN:
4G43-17F773-AA
RETENUE
#
8
MPN:
4G43-023A50-AB
CLIP D'AILE EXTÉRIEURE
#
9
MPN:
701661
RIVET
#
10
MPN:
701559
VIS, M4X16, TETE CYLINDRIQUE
depuis
£0,47
depuis
£0,47
#
11
MPN:
701656
RETENUE
depuis
£5,28
depuis
£5,28
#
12
MPN:
700126
VIS, FLG, M6X20
depuis
£1,77
depuis
£1,77
#
13
MPN:
699829
Noix, M6
#
13
MPN:
703164
Noix, M6
08MY
depuis
£0,47
depuis
£0,47
#
14
MPN:
6G33-FA0115-AB-PK
VIS ET Rondelle
Paquet de 20
depuis
£12,00
depuis
£12,00
Cette pièce remplace le numéro de pièce 6G33-FA0115-AB
#
15
MPN:
4G43-17A881-AG
SUPPORT DE PARE-CHOC ARRIÈRE, DROIT
#
16
MPN:
4G43-17A882-AG
SUPPORT DE PARE-CHOCS ARRIÈRE, gauche
#
17
-
RIVET
#
18
MPN:
4G43-17B930-AA
SUPPORT LATÉRAL, PARE-CHOC ARRIÈRE, DROIT
depuis
£3,23
depuis
£3,23
#
19
MPN:
701453
VIS, M6X16
depuis
£0,47
depuis
£0,47
#
19
MPN:
703164
VIS, M6X16
08MY
depuis
£0,47
depuis
£0,47
#
20
MPN:
699829
ÉCROU, FLG, NYLON, M6
#
21
MPN:
4G43-17B681-AF
SUPPORT DE PARE-CHOC ARRIÈRE
depuis
£42,55
depuis
£42,55
#
-
-
CLIP, CLIP DE RETENUE
