aston martin db9 (2011) schéma des pièces de l'assemblage du toit volante

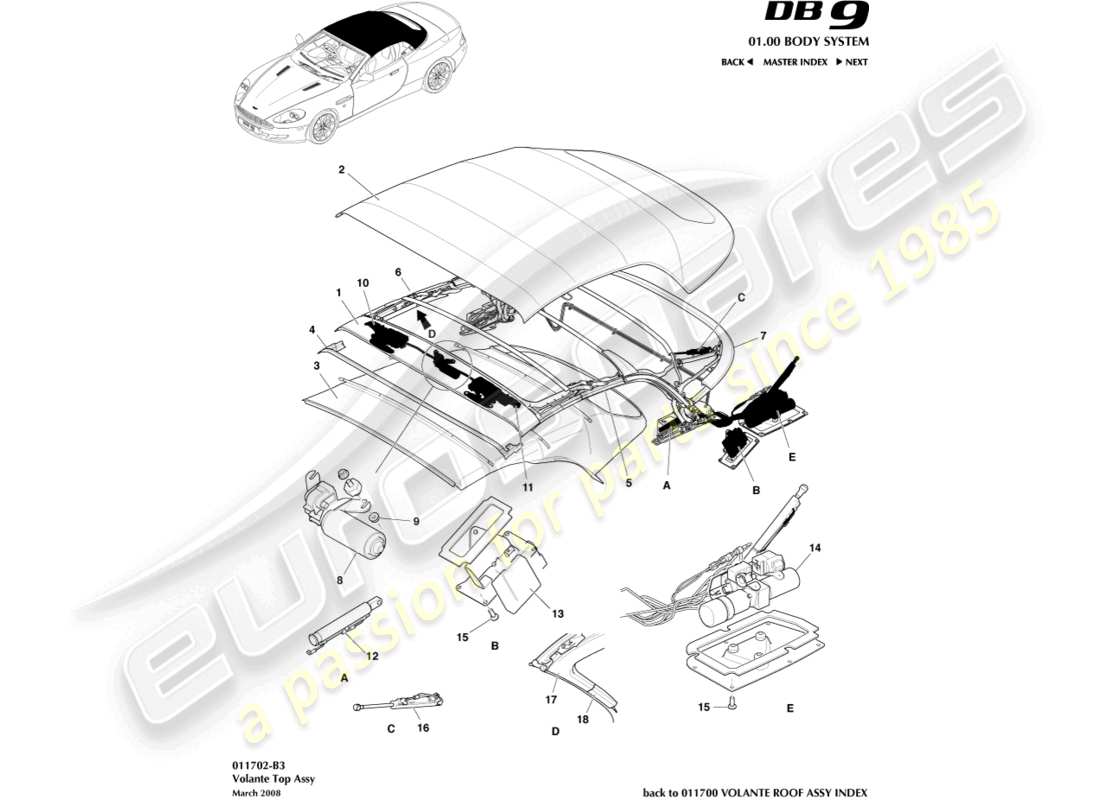

011702-B3 - Assemblage de toit volante

Aston Martin DB9 (2011) Volante Roof Assembly Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                #
                Numéro d'article
                Description
                Clé
                Prix
                # -
                MPN: 4G43-76501B00-AG
                TOP ASSY PLIABLE, COMPLET
                07MY
                ASSEMBLAGE SUPÉRIEUR PLIANT, COMPLET Genuine Aston Martin – Nouveau (commander)
                # -
                MPN: 8G43-76501B00-AA
                TOP ASSY PLIABLE, COMPLET
                08MY
                ASSEMBLAGE SUPÉRIEUR PLIANT, COMPLET Genuine Aston Martin – Nouveau (commander)
                # -
                MPN: 9G43-76501B00-AB
                TOP ASSY PLIABLE, COMPLET
                09MY
                ASSEMBLAGE SUPÉRIEUR PLIANT, COMPLET Genuine Aston Martin – Nouveau (commander)
                # -
                MPN: 9G43-76501B10-AB
                TOP ASSY PLIANT, COMPLET, CHOCOLAT AMER
                09MY
                TOP ASSEMBLAGE PLIANT, COMPLET, CHOCOLAT AMER Genuine Aston Martin – Nouveau (commander)
                # 1
                MPN: 4G43-70355-AA
                CADRE, PLATEAU REPLIABLE
                CADRE, PLATEAU REPLIABLE Genuine Aston Martin – Nouveau (commander)
                # 1
                MPN: 9G43-70355-AA
                CADRE, PLATEAU REPLIABLE
                09MY
                CADRE, PLATEAU REPLIABLE Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 9G43-70351-AA
                KIT, COUVERTURE D'AUVENT
                noir
                depuis £5 069,84
                depuis £5 069,84
                KIT COUVERCLE CPY CG BLK Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 4G43-70351-BA
                KIT, COUVERTURE D'AUVENT
                Bleu Atlantique
                depuis £1 582,02
                depuis £1 582,02
                KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 4G43-70351-CA
                KIT, COUVERTURE D'AUVENT
                Java/Grès
                Remplacement
                Remplacement
                Genuine Aston Martin (n'est plus disponible à la commande)
                # 2
                MPN: 4G43-70351-DA
                KIT, COUVERTURE D'AUVENT
                Vert Westminster
                KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 4G43-70351-EA
                KIT, COUVERTURE D'AUVENT
                Gris Titane
                depuis £3 000,77
                depuis £3 000,77
                KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 4G43-70351-FA
                KIT, COUVERTURE D'AUVENT
                BOURGOGNE
                KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 9G43-70351-GA
                KIT, COUVERTURE D'AUVENT
                Brun roussité / Chocolat amer
                depuis £8 552,59
                depuis £8 552,59
                COUVERCLE CPY CG SG MARRON Genuine Aston Martin – Nouveau (commander)
                # 2
                MPN: 9G43-70351-HA
                KIT, COUVERTURE D'AUVENT
                Rouge Grenadine
                depuis £7 985,64
                depuis £7 985,64
                KIT, COUVERTURE D'AUVENT Genuine Aston Martin – Nouveau (commander)
                # -
                -
                RIVET AVEUGLE
                Par kit de couverture d'auvent
                # -
                -
                PINCE À RESSORT
                Par kit de couverture d'auvent
                # 3
                MPN: 4G43-70352-AA
                DOUBLURE INTÉRIEURE
                Noir obsidienne
                depuis £2 329,02
                depuis £2 329,02
                DOUBLURE INTÉRIEURE Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 9G43-70352-AB
                DOUBLURE INTÉRIEURE
                Noir obsidienne, 09MY
                depuis £1 586,52
                depuis £1 586,52
                DOUBLURE INTÉRIEURE, NOIR OBSIDIENNE Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 4G43-70352-BA
                DOUBLURE INTÉRIEURE
                IVOIRE
                depuis £1 256,26
                depuis £1 256,26
                DOUBLURE INTÉRIEURE Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 9G43-70352-BB
                DOUBLURE INTÉRIEURE
                Ivoire, 09MY
                depuis £1 586,52
                depuis £1 586,52
                DOUBLURE INTÉRIEURE, IVOIRE Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 4G43-70352-CA
                DOUBLURE INTÉRIEURE
                L'ombre de la lune
                depuis £1 256,26
                depuis £1 256,26
                DOUBLURE INTÉRIEURE Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 9G43-70352-CB
                DOUBLURE INTÉRIEURE
                Ombre de lune, 09
                depuis £1 586,52
                depuis £1 586,52
                DOUBLURE D'INN CG MOONSH Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 4G43-70352-DA
                DOUBLURE INTÉRIEURE
                Gris tailleur
                depuis £1 256,26
                depuis £1 256,26
                DOUBLURE INTÉRIEURE Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 9G43-70352-DB
                DOUBLURE INTÉRIEURE
                Tailleurs Gris, 09MY
                depuis £1 586,52
                depuis £1 586,52
                DOUBLURE INTÉRIEURE, TAILLEUR GRIS Genuine Aston Martin – Nouveau (commander)
                # 3
                MPN: 9G43-70352-EB
                DOUBLURE INTÉRIEURE
                Bronzage 09MY
                depuis £1 586,52
                depuis £1 586,52
                DOUBLURE INN CG TAN Genuine Aston Martin – Nouveau (commander)
                # 4
                MPN: 4G43-L51210-AA
                JOINT, ENSEMBLE KIT AVANT
                JOINT, ASSEMBLAGE DU KIT AVANT Genuine Aston Martin – Nouveau (commander)
                # -
                -
                AVEC BANDE F/TOP HDR FRT CANRAIL
                par kit
                # -
                -
                VIS AUTO COUPEUSE FH
                par kit
                # -
                -
                VIS AUTO COUPEUSE FH
                par kit
                # -
                -
                ÉCROU/ Rondelle M5
                par kit
                # -
                -
                Rondelle, CALE
                par kit
                # 5
                MPN: 4G43-L51220-AA
                JOINT, KIT ASSY, MILIEU GAUCHE
                depuis £370,60
                depuis £370,60
                MID SL SPR PRT LH AS Genuine Aston Martin – Nouveau (commander)
                # -
                -
                JOINT, CANTRAIL F/SUPÉRIEUR NON 2 LH
                par kit
                # 6
                MPN: 4G43-L51221-AA
                JOINT, KIT ASSY, MILIEU DROIT
                par kit
                depuis £370,60
                depuis £370,60
                MID SL SPR PRT RH AS Genuine Aston Martin – Nouveau (commander)
                # -
                -
                JOINT, F/HAUT C/RAIL NON 2 DROIT
                par kit
                # -
                -
                ÉCROU DE Rondelle M5
                par kit
                # 7
                MPN: 4G43-L51230-AA
                KIT DE JOINTS, ARRIÈRE
                ENSEMBLE DE JOINTS, ARRIÈRE Genuine Aston Martin – Nouveau (commander)
                # -
                -
                AVEC BANDE F/POST PRINCIPAL SUPÉRIEUR
                Arc de tension
                # -
                -
                RIVET AVEUGLE
                Fait partie de 4G43-L51230-AA
                # 8
                MPN: 4G43-L51240-AA
                ENSEMBLE MOTEUR, KIT DE VERROU CG
                depuis £214,68
                depuis £214,68
                LTH MTR CG SPR PT AS Genuine Aston Martin – Nouveau (commander)
                # 9
                MPN: 4G43-69832-AA
                ÉCROU, M6 HEX HD
                par kit
                depuis £0,83
                depuis £0,83
                ÉCROU HEXAGONAL M6 Genuine Aston Martin – Nouveau (commander)
                # 10
                MPN: 4G43-L51270-AA
                KIT DE VERROUILLAGE AUTOMATIQUE DROIT
                depuis £487,89
                depuis £487,89
                FULL AUTO LTCH DROIT KT Genuine Aston Martin – Nouveau (commander)
                # 11
                MPN: 4G43-L51260-AA
                KIT DE VERROUILLAGE AUTOMATIQUE GAUCHE
                par kit
                depuis £482,34
                depuis £482,34
                LTCH ENTIÈREMENT AUTOMATIQUE LH KT Genuine Aston Martin – Nouveau (commander)
                # 12
                MPN: 4G43-50638-AB
                CYLINDRE HYDRAULIQUE DROIT
                Actionneur principal
                depuis £706,20
                depuis £706,20
                CYLINDRE HYDRIQUE PRINCIPAL DROIT Genuine Aston Martin – Nouveau (commander)
                # 12
                MPN: 4G43-50639-AC
                CYLINDRE HYDRAULIQUE GAUCHE
                Actionneur principal
                depuis £360,69
                depuis £360,69
                CYLINDRE HYDRIQUE PRINCIPAL GAUCHE Genuine Aston Martin – Nouveau (commander)
                # 13
                MPN: 9G43-L53085-AD
                TOIT PLIANT ECU
                Remplacement
                Remplacement
                Genuine Aston Martin (n'est plus disponible à la commande)
                # 14
                MPN: 4G43-9G803-AD
                ENSEMBLE DE POMPE HYDRAULIQUE
                depuis £2 313,94
                depuis £2 313,94
                ENSEMBLE DE POMPE HYDRAULIQUE Genuine Aston Martin – Nouveau (commander)
                # 14
                MPN: 9G43-53390-AB
                CYLINDRE HYDRAULIQUE, TONNEAU, DROIT
                NSS fait partie de 4G43-9G803-AD
                TUYAU HYDRAULIQUE, CYLINDRE PRINCIPAL, DROIT Genuine Aston Martin – Nouveau (commander)
                # 14
                MPN: 9G43-53391-AB
                CYLINDRE HYDRAULIQUE, TONNEAU, LH
                NSS fait partie de 4G43-9G803-AD
                TUYAU HYDRAULIQUE, CYLINDRE PRINCIPAL, LH Genuine Aston Martin – Nouveau (commander)
                # 15
                MPN: 702637
                VIS, M6 X 20 BTN HD
                depuis £0,47
                depuis £0,47
                VIS M6X20 CREUX HD Genuine Aston Martin – Nouveau (commander)
                # 16
                MPN: 4G43-539A78-AA
                ENSEMBLE CYLINDRE ET TUYAU DROIT
                Arc Tens principal
                depuis £886,28
                depuis £886,28
                CYLINDRE TENSBOW DROIT Genuine Aston Martin – Nouveau (commander)
                # 16
                MPN: 4G43-539A79-AA
                ENSEMBLE CYLINDRE ET TUYAU LH
                Arc Tens principal
                depuis £886,28
                depuis £886,28
                CYLINDRE TENSBOW GAUCHE Genuine Aston Martin – Nouveau (commander)
                # 17
                MPN: 4G43-03508-AA
                COUVERCLE, GARNITURE AVANT
                noir
                COUVERCLE, GARNITURE AVANT Genuine Aston Martin – Nouveau (commander)
                # 17
                MPN: 4G43-03508-BA
                COUVERCLE, GARNITURE AVANT
                IVOIRE
                COUVERCLE, GARNITURE AVANT Genuine Aston Martin – Nouveau (commander)
                # 17
                MPN: 4G43-03508-CA
                COUVERCLE, GARNITURE AVANT
                L'ombre de la lune
                COUVERCLE, GARNITURE AVANT Genuine Aston Martin – Nouveau (commander)
                # 17
                MPN: 4G43-03508-DA
                COUVERCLE, GARNITURE AVANT
                Tailleur Gris
                COUVERCLE, GARNITURE AVANT Genuine Aston Martin – Nouveau (commander)
                # 18
                MPN: 4G43-03514-AA
                COUVERCLE, GARNITURE CANTRAIL 2 DROIT
                noir
                depuis £810,56
                depuis £810,56
                COUVERCLE, GARNITURE CANTRAIL 2 DROIT Genuine Aston Martin – Nouveau (commander)
                # 18
                MPN: 4G43-03515-AA
                COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE
                noir
                depuis £810,56
                depuis £810,56
                COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE Genuine Aston Martin – Nouveau (commander)
                # 18
                MPN: 4G43-03514-BA
                COUVERCLE, GARNITURE CANTRAIL 2 DROIT
                IVOIRE
                depuis £810,56
                depuis £810,56
                COUVERCLE, GARNITURE CANTRAIL 2 DROIT Genuine Aston Martin – Nouveau (commander)
                # 18
                MPN: 4G43-03515-BA
                COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE
                IVOIRE
                depuis £810,56
                depuis £810,56
                COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE Genuine Aston Martin – Nouveau (commander)
                # 18
                MPN: 4G43-03514-CA
                COUVERCLE, GARNITURE CANTRAIL 2 DROIT
                L'ombre de la lune
                depuis £810,56
                depuis £810,56
                COUVERCLE, GARNITURE CANTRAIL 2 DROIT Genuine Aston Martin – Nouveau (commander)
                # 18
                MPN: 4G43-03515-CA
                COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE
                L'ombre de la lune
                depuis £810,56
                depuis £810,56
                COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE Genuine Aston Martin – Nouveau (commander)
                # 18
                MPN: 4G43-03514-DA
                COUVERCLE, GARNITURE CANTRAIL 2 DROIT
                Tailleur Gris
                depuis £810,56
                depuis £810,56
                COUVERCLE, GARNITURE CANTRAIL 2 DROIT Genuine Aston Martin – Nouveau (commander)
                # 18
                MPN: 4G43-03515-DA
                COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE
                Tailleur Gris
                depuis £810,56
                depuis £810,56
                COUVERCLE, GARNITURE CANTRAIL 2 GAUCHE Genuine Aston Martin – Nouveau (commander)
                # -
                -
                VIS DE SUPPORT DE COUVERCLE DE GARNITURE
                # -
                -
                COUVERCLE, GARNITURE DE SUPPORT
                # -
                -
                VIS, M5 COUVERCLE DE GARNITURE
                # -
                -
                CEINTURE, TENSION CG LH, COMPREND SANGLE DE CONTRÔLE
                # -
                -
                CEINTURE, TENSION CG LH, COMPREND SANGLE DE CONTRÔLE
                09MY
                # -
                -
                CEINTURE, TENSION CG DROITE, COMPREND SANGLE DE CONTRÔLE
                # -
                -
                CEINTURE, TENSION CG DROITE, COMPREND SANGLE DE CONTRÔLE
                09MY
                # -
                -
                CABLE DE TENSION CG
                # -
                -
                SANGLE DE COMMANDE, NSS PARTIE DE CEINTURE DE TENSION
                # -
                -
                ARBRE FLEXIBLE GAUCHE
                # -
                -
                ARBRE FLEXIBLE DROIT
                # -
                -
                ÉCROU, M6 HEX
                # -
                -
                VIS, M6 PAN HD
                # -
                -
                CLIPS, BLANCS
                # -
                -
                PIN, AU CENTRE
                # -
                -
                CLIPS, BLANCS
                # -
                -
                VIS AUTOCOUPANTE
                # -
                -
                VIS AUTOCOUPANTE
                # -
                -
                CLIP, RESSORT
                # -
                -
                Rondelle, CALE
                # -
                -
                VIS AUTO COUPEUSE FH
                # -
                -
                VIS AUTO COUPEUSE FH
                # -
                -
                ÉCROU DE Rondelle M5
                # -
                -
                RIVET AVEUGLE
                # -
                -
                GÂCHE, EN-TÊTE, DROIT
                # -
                -
                GÂCHE, EN-TÊTE, LH
                # -
                -
                KIT DE HARNAIS, SUPPORT DE VERROU
                # -
                -
                KIT, GARNITURE DE COLLECTEUR
                IVOIRE
                # -
                -
                KIT, GARNITURE DE COLLECTEUR
                L'ombre de la lune
                # -
                -
                KIT, GARNITURE DE COLLECTEUR
                gris
                # -
                -
                KIT, GARNITURE DE COLLECTEUR
                noir
                # -
                -
                FAISCEAU HYDRAULIQUE DE TOIT, GA
                # -
                -
                FAISCEAU HYDRAULIQUE DE TOIT, DROIT
                # -
                -
                HUILE, HOTTE, 1L BOUTEILLE
