aston martin db9 (2012) chargement d'air schéma des pièces

031200 - Chargement d'air

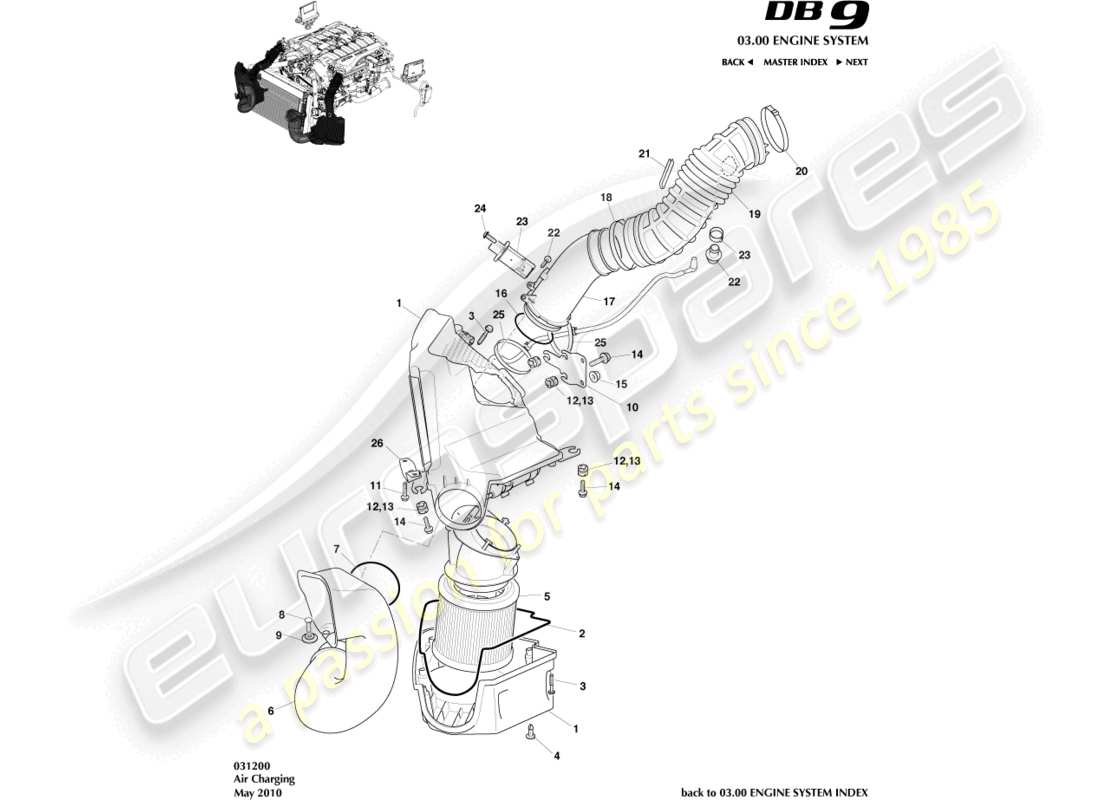

Aston Martin DB9 (2012) Air Charging Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                                              #
                                              Numéro d'article
                                              Description
                                              Clé
                                              Prix
                                              # 1
                                              MPN: 4G43-9600-BD
                                              ENSEMBLE BOITE A AIR, DROIT
                                              depuis £228,07
                                              depuis £228,07
                                              AIRBOX ASSY-RHS Genuine Aston Martin – Nouveau (commander)
                                              # 1
                                              MPN: 4G43-9600-CD
                                              ENSEMBLE BOITE A AIR, LH
                                              depuis £228,07
                                              depuis £228,07
                                              AIRBOX ASSY-LHS Genuine Aston Martin – Nouveau (commander)
                                              # 2
                                              MPN: 4G43-9C664-AB
                                              JOINT DE FILTRE À AIR
                                              depuis £11,60
                                              depuis £11,60
                                              GSKT-A/CLNR ELEM Genuine Aston Martin – Nouveau (commander)
                                              # 3
                                              MPN: 4G43-0410-AA
                                              VIS AUTOTARAUDEUSE
                                              depuis £1,40
                                              depuis £1,40
                                              VIS AUTOTARAUDEUSE Genuine Aston Martin – Nouveau (commander)
                                              # 4
                                              MPN: 4G43-9600-BB
                                              BOUCHON DE VIDANGE D'EAU
                                              BOUCHON DE VIDANGE D'EAU Genuine Aston Martin – Nouveau (commander)
                                              # 5
                                              MPN: 4G43-9601-AB-PK
                                              FILTRE, FILTRE À AIR
                                              depuis £52,58
                                              depuis £52,58
                                              Cette pièce remplace le numéro de pièce A4G43-9601-AB
                                              FILTRE À AIR (PACK DE 2) Genuine Aston Martin – Nouveau (commander)
                                              Alternative (#4G43-9601-AB) FILTRE À AIR (simple) Genuine Aston Martin – Nouveau en stock
                                              # 6
                                              MPN: 4G43-9A675-BD
                                              CONDUIT D'ADMISSION D'AIR DROIT
                                              depuis £52,30
                                              depuis £52,30
                                              CONDUIT - ADMISSION D'AIR DROIT Genuine Aston Martin – Nouveau (commander)
                                              CONDUIT - ADMISSION D'AIR DROIT Genuine Aston Martin – Utilisé en stock
                                              # 6
                                              MPN: 4G43-9A675-CD
                                              CONDUIT D'ADMISSION D'AIR GAUCHE
                                              depuis £52,30
                                              depuis £52,30
                                              CONDUIT - ADMISSION D'AIR GAUCHE Genuine Aston Martin – Nouveau (commander)
                                              CONDUIT - ADMISSION D'AIR GAUCHE Genuine Aston Martin – Utilisé en stock
                                              # 7
                                              MPN: 4G43-6C704-AA
                                              JOINT TORIQUE
                                              depuis £13,42
                                              depuis £13,42
                                              JOINT TORIQUE CONDUIT ENG Genuine Aston Martin – Nouveau (commander)
                                              # 8
                                              MPN: 4G43-2705-AA
                                              RIVET
                                              depuis £0,47
                                              depuis £0,47
                                              RIVETS EN PLASTIQUE Genuine Aston Martin – Nouveau (commander)
                                              # 9
                                              MPN: 4G43-9N967-AA
                                              ŒILLET
                                              depuis £64,59
                                              depuis £64,59
                                              ŒILLET, FILTRE À AIR Genuine Aston Martin – Nouveau (commander)
                                              # 10
                                              MPN: 4G43-9B609-AC
                                              SUPPORT, FILTRE A AIR EXTERIEUR
                                              depuis £53,38
                                              depuis £53,38
                                              SUPPORT, FILTRE A AIR EXTERIEUR Genuine Aston Martin – Nouveau (commander)
                                              SUPPORT, FILTRE A AIR EXTERIEUR Genuine Aston Martin – Utilisé en stock
                                              # -
                                              -
                                              BOULON, FLG M6X30
                                              07MY
                                              # 11
                                              MPN: 703199
                                              BOULON, FLG M6X30
                                              08MY
                                              depuis £0,47
                                              depuis £0,47
                                              BOULON M6X30 BRIDE HEXAGONALE Genuine Aston Martin – Nouveau (commander)
                                              # 12
                                              MPN: 4G43-9697-CA
                                              ŒILLET
                                              depuis £8,04
                                              depuis £8,04
                                              ŒILLET Genuine Aston Martin – Nouveau (commander)
                                              # 13
                                              MPN: 4G43-5144-AA
                                              ESPACEUR
                                              depuis £8,67
                                              depuis £8,67
                                              ESPACEUR Genuine Aston Martin – Nouveau (commander)
                                              # -
                                              -
                                              VIS, M6X20
                                              07MY
                                              # -
                                              -
                                              VIS, M6X25
                                              08MY
                                              # -
                                              -
                                              VIS, FLG, M6X25
                                              07MY
                                              # 14
                                              MPN: 703025
                                              BOULON, FLG M6X30
                                              08MY
                                              depuis £0,47
                                              depuis £0,47
                                              VIS M6X1.0X25 HEXAGONALE Genuine Aston Martin – Nouveau (commander)
                                              # -
                                              -
                                              ÉCROU, FLG, M8
                                              07MY
                                              # 15
                                              MPN: 703161
                                              ÉCROU, FLG, M8
                                              depuis £0,55
                                              depuis £0,55
                                              ÉCROU HEXAGONAL À BRIDE M8 Genuine Aston Martin – Nouveau (commander)
                                              # 16
                                              MPN: 4G43-6C704-BA
                                              JOINT TORIQUE
                                              depuis £14,92
                                              depuis £14,92
                                              JOINT TORIQUE ENG DCT INTR Genuine Aston Martin – Nouveau (commander)
                                              # 17
                                              MPN: 4G43-12B612-AB
                                              CORPS MS AIRFLOW ASSY
                                              depuis £5,75
                                              depuis £5,75
                                              BDY-ENG ÉLECTRIQUE MS AI Genuine Aston Martin – Nouveau (commander)
                                              BDY-ENG ÉLECTRIQUE MS AI Genuine Aston Martin – Endommagé en stock
                                              # 18
                                              MPN: 4G43-9N832-BB
                                              COLLIER DE CONDUIT A BOITE A AIR
                                              depuis £8,27
                                              depuis £8,27
                                              Cette pièce remplace le numéro de pièce 4G43-9N832-BA
                                              COLLIER DE CONDUIT A BOITE A AIR Genuine Aston Martin – Nouveau (commander)
                                              # 19
                                              MPN: 4G43-9C623-CC
                                              Conduit MS corps de circulation d'air vers corps de papillon, RH
                                              Jusqu'à 09MY
                                              Genuine Aston Martin (n'est plus disponible à la commande)
                                              Conduit MS corps de circulation d'air vers corps de papillon, RH Genuine Aston Martin – Utilisé en stock
                                              # 19
                                              MPN: 4G43-9C623-CD
                                              Conduit MS corps de circulation d'air vers corps de papillon, RH
                                              À partir de 09MY
                                              depuis £217,10
                                              depuis £217,10
                                              Cette pièce remplace la référence 4G43-9C623-CC que nous avons en stock.
                                              Conduit MS corps de circulation d'air vers corps de papillon, RH Genuine Aston Martin – Nouveau (commander)
                                              # 19
                                              MPN: 4G43-9C623-DC
                                              Conduit MS corps de circulation d'air vers corps de papillon, LH
                                              Jusqu'à 09MY
                                              Genuine Aston Martin (n'est plus disponible à la commande)
                                              Conduit MS corps de circulation d'air vers corps de papillon, LH Genuine Aston Martin – Utilisé en stock
                                              # 19
                                              MPN: 4G43-9C623-DD
                                              Conduit MS corps de circulation d'air vers corps de papillon, LH
                                              À partir de 09MY
                                              depuis £325,02
                                              depuis £325,02
                                              Cette pièce remplace la référence 4G43-9C623-DC que nous avons en stock.
                                              Conduit MS corps de circulation d'air vers corps de papillon, LH Genuine Aston Martin – Nouveau (commander)
                                              # 20
                                              MPN: 4G43-9N832-AA
                                              COLLIER DE CONDUIT A COLLECTEUR D'ADMISSION
                                              depuis £14,14
                                              depuis £14,14
                                              CLMP ASY-A/CLNR HOS Genuine Aston Martin – Nouveau (commander)
                                              # 21
                                              MPN: 4G43-18K261-AA
                                              BANDE DE PROTECTION
                                              depuis £3,57
                                              depuis £3,57
                                              BANDE DE PROTECTION Genuine Aston Martin – Nouveau (commander)
                                              # 21
                                              MPN: 77-84981
                                              BANDE DE MOUSSE, ANTI HOCHET
                                              COUSSINET DE MOUSSE Genuine Aston Martin – Nouveau (commander)
                                              # 22
                                              MPN: 4G43-0410-AA
                                              VIS AUTOTARAUDEUSE
                                              depuis £1,40
                                              depuis £1,40
                                              VIS AUTOTARAUDEUSE Genuine Aston Martin – Nouveau (commander)
                                              # 23
                                              MPN: 4G43-03-10301
                                              CAPTEUR MS AIRFLOW
                                              07MY
                                              CAPTEUR MS AIRFLOW Genuine Aston Martin – Nouveau (commander)
                                              # 23
                                              MPN: 4G43-08-10933
                                              CAPTEUR MS AIRFLOW
                                              depuis £86,47
                                              depuis £86,47
                                              ASSEMBLAGE SNS ENG ELETR Genuine Aston Martin – Nouveau (commander)
                                              # 24
                                              MPN: 4G43-0410-BB
                                              VIS AUTOTARAUDEUSE
                                              depuis £3,98
                                              depuis £3,98
                                              VIS AUTOTARAUDEUSE Genuine Aston Martin – Nouveau (commander)
                                              # 25
                                              MPN: 8D33-ANR1350-AA
                                              ATTACHE DE CÂBLE
                                              depuis £4,49
                                              depuis £4,49
                                              ATTACHE CABLE HOS CLIP A Genuine Aston Martin – Nouveau (commander)
                                              # 26
                                              MPN: 4G43-9B609-FB
                                              support
                                              depuis £16,63
                                              depuis £16,63
                                              support Genuine Aston Martin – Nouveau (commander)
