aston martin db9 (2012) conduite de climatisation, conduite à droite schéma des pièces

120305-S2 - Conduite de climatisation, conduite à droite

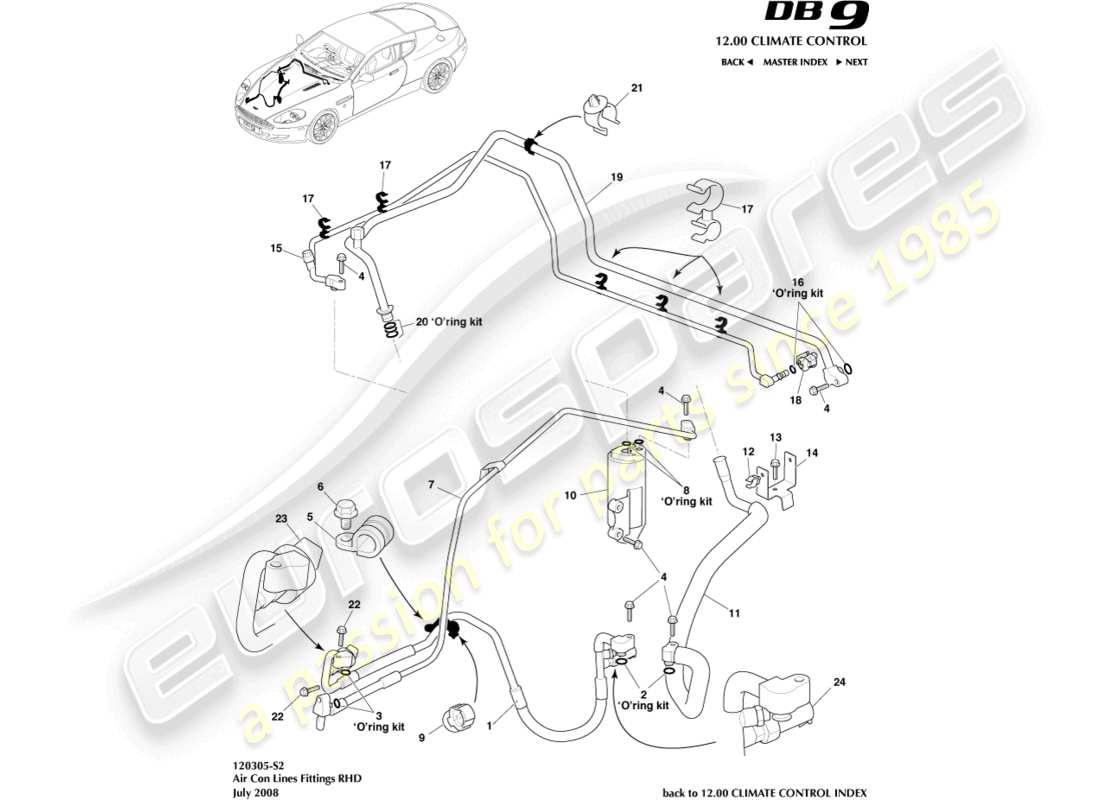

Aston Martin DB9 (2012) Air Con Line, RHD Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                                        #
                                        Numéro d'article
                                        Description
                                        Clé
                                        Prix
                                        # 1
                                        MPN: 4G43-19972-BE
                                        ENSEMBLE DE TUBES, COMPRESSEUR À CONDENSEUR
                                        Jusqu'à 17/9/07
                                        Remplacement
                                        Remplacement
                                        Genuine Aston Martin (n'est plus disponible à la commande)
                                        # 1
                                        MPN: 7G43-19972-AA
                                        ENSEMBLE DE TUBES, COMPRESSEUR À CONDENSEUR
                                        DE 17/9/07
                                        ASSEMBLAGE DE TUBES, COMPRESSEUR À CONDENSEUR Genuine Aston Martin – Nouveau (commander)
                                        # 2
                                        MPN: 4G43-89-10909-PK
                                        KIT DE JOINTS TORIQUES
                                        depuis £3,51
                                        depuis £3,51
                                        Ô RINGS-COMPRESSOR-2 Genuine Aston Martin – Nouveau (commander)
                                        # 3
                                        MPN: 4G43-89-10910-PK
                                        KIT DE JOINTS TORIQUES
                                        depuis £3,51
                                        depuis £3,51
                                        O RINGS-CONDENSEUR (pack de 2) Genuine Aston Martin – Nouveau en stock
                                        # 4
                                        MPN: 701150
                                        BOULON, M6X30
                                        BOULON, BRIDE M6X30 Genuine Aston Martin – Nouveau (commander)
                                        # 4
                                        MPN: 703199
                                        BOULON, M6X30
                                        08MY De (V) A09110
                                        depuis £0,47
                                        depuis £0,47
                                        BOULON M6X30 BRIDE HEXAGONALE Genuine Aston Martin – Nouveau (commander)
                                        # 5
                                        MPN: 699634
                                        CLIP, M6, 13MM
                                        depuis £1,29
                                        depuis £1,29
                                        P-CLIP 13X15XM6 Genuine Aston Martin – Nouveau (commander)
                                        # 6
                                        MPN: 700099
                                        VIS, FLG, M6X20
                                        07MY
                                        VIS, BRIDE, M6X20 PLAQUE AU CORPS Genuine Aston Martin – Nouveau (commander)
                                        # 6
                                        MPN: 703203
                                        VIS, FLG, M6X25
                                        08MY De (V) A09110
                                        depuis £0,47
                                        depuis £0,47
                                        VIS M6X20 HEXA FLNG Genuine Aston Martin – Nouveau (commander)
                                        BOULON DE SUPPORT DE RADIATEUR INFÉRIEUR Genuine Ferrari Pièce – Nouveau (commander)
                                        # 8
                                        MPN: 4G43-89-10908-PK
                                        KIT DE JOINTS TORIQUES
                                        depuis £3,44
                                        depuis £3,44
                                        JOINTS TORIQUES-RÉCEPTEUR(2) Genuine Aston Martin – Nouveau (commander)
                                        # 9
                                        MPN: 701180
                                        CLIP, 14X4
                                        depuis £0,82
                                        depuis £0,82
                                        CLIP 14.0X4.0 POUSSER Genuine Aston Martin – Nouveau (commander)
                                        # 11
                                        MPN: AG43-19A705-AA
                                        ENSEMBLE DE TUBES, SORTIE DE L'ÉVAPORATEUR
                                        depuis £199,69
                                        depuis £199,69
                                        ENSEMBLE DE CUVE A/C EVP OLET Genuine Aston Martin – Nouveau (commander)
                                        # 12
                                        MPN: 701181
                                        CLIP DE TUYAU
                                        depuis £1,85
                                        depuis £1,85
                                        CLIP 16X6.5X1.5-6 Genuine Aston Martin – Nouveau (commander)
                                        # 14
                                        MPN: 4G43-6147X-AD
                                        ENSEMBLE DE SUPPORT
                                        depuis £24,29
                                        depuis £24,29
                                        BRKT-A/C /ELEC Genuine Aston Martin – Nouveau (commander)
                                        # 15
                                        MPN: 4G43-19835-CF
                                        TUBE, R/SÉCHOIR POUR ÉVAPER
                                        07MY
                                        depuis £50,00
                                        depuis £50,00
                                        Genuine Aston Martin (n'est plus disponible à la commande)
                                        TUBE, SÉCHOIR VERS ÉVAPORATEUR Genuine Aston Martin – Utilisé en stock
                                        # 15
                                        MPN: 8G43-19835-CA
                                        TUBE, R/SÉCHOIR POUR ÉVAPER
                                        08MY De (V) A09110
                                        TUBE, SÉCHOIR VERS ÉVAPORATEUR Genuine Aston Martin – Nouveau (commander)
                                        # 16
                                        MPN: 6G43-89-10446-PK
                                        KIT DE JOINTS TORIQUES
                                        depuis £5,64
                                        depuis £5,64
                                        KIT DE JOINTS TORIQUES, POUR L'ÉVAPORATEUR Genuine Aston Martin – Nouveau (commander)
                                        # 17
                                        MPN: 701182
                                        CLIP PIVOTANT
                                        depuis £1,20
                                        depuis £1,20
                                        CLIP-PIVOTANT Genuine Aston Martin – Nouveau (commander)
                                        # 18
                                        MPN: 4G43-4073A-AA
                                        SERRER
                                        depuis £3,07
                                        depuis £3,07
                                        SERRER Genuine Aston Martin – Nouveau (commander)
                                        # 19
                                        MPN: 4G43-19A705-CD
                                        TUBE DE SORTIE EVAP
                                        07MY
                                        depuis £184,92
                                        depuis £184,92
                                        TUBE, SORTIE DE L'ÉVAPORATEUR Genuine Aston Martin – Nouveau (commander)
                                        # 19
                                        MPN: 8G43-19A705-CA
                                        TUBE, SORTIE D'ÉVAPORATEUR DE CLIMATISATION ENSEMBLE, SUPÉRIEURE
                                        08MY De (V) A09110
                                        TUBE, ASSEMBLAGE SORTIE ÉVAPORATEUR DE CLIMATISATION, SUPÉRIEURE Genuine Aston Martin – Nouveau (commander)
                                        # 20
                                        MPN: 4G43-89-10912-PK
                                        KIT DE JOINTS TORIQUES
                                        depuis £4,83
                                        depuis £4,83
                                        KIT DE JOINTS TORIQUES Genuine Aston Martin – Nouveau (commander)
                                        # 21
                                        MPN: 701172
                                        CLIPPER, ENFONCER
                                        depuis £0,47
                                        depuis £0,47
                                        CLIP 16X2.8-3.3 Genuine Aston Martin – Nouveau (commander)
                                        # 22
                                        MPN: 699849
                                        VIS, M8X30
                                        07MY
                                        VIS, M8X30, BRAS POUR ÉCRASER LA BOÎTE Genuine Aston Martin – Nouveau (commander)
                                        # 22
                                        MPN: 703201
                                        VIS, M8X30
                                        08MY De (V) A09110
                                        depuis £0,47
                                        depuis £0,47
                                        VIS M8X30 HEXA FLNG Genuine Aston Martin – Nouveau (commander)
                                        # 23
                                        MPN: 1R12-89-10192
                                        COMMUTATEUR, AC, HAUTE PRESSION
                                        depuis £182,11
                                        depuis £182,11
                                        INTERRUPTEUR A/C-HAUTE PRES Genuine Aston Martin – Nouveau (commander)
                                        INTERRUPTEUR A/C-HAUTE PRES Genuine Aston Martin – Utilisé en stock
                                        # 24
                                        MPN: 1R12-89-10193
                                        COMMUTATEUR, CA, COUPURE DE PRESSION
                                        depuis £136,70
                                        depuis £136,70
                                        INTERRUPTEUR, CLIMATISATION, COUPURE DE PRESSION Genuine Aston Martin – Nouveau (commander)
                                        # 24
                                        MPN: 6L24-19D594-BA
                                        COMMUTATEUR, CA, COUPURE DE PRESSION
                                        INTERRUPTEUR, CLIMATISATION, COUPURE DE PRESSION Genuine Aston Martin – Nouveau (commander)
                                        # 24
                                        MPN: 6F93-19D594-AA
                                        COMMUTATEUR, CA, COUPURE DE PRESSION
                                        Genuine Aston Martin (n'est plus disponible à la commande)
                                        INTERRUPTEUR, CLIMATISATION, COUPURE DE PRESSION Genuine Aston Martin – Utilisé en stock
                                        # -
                                        -
                                        RÉFRIGÉRANT POUR CLIMATISATION
