060400-01 - Système de freinage arrière

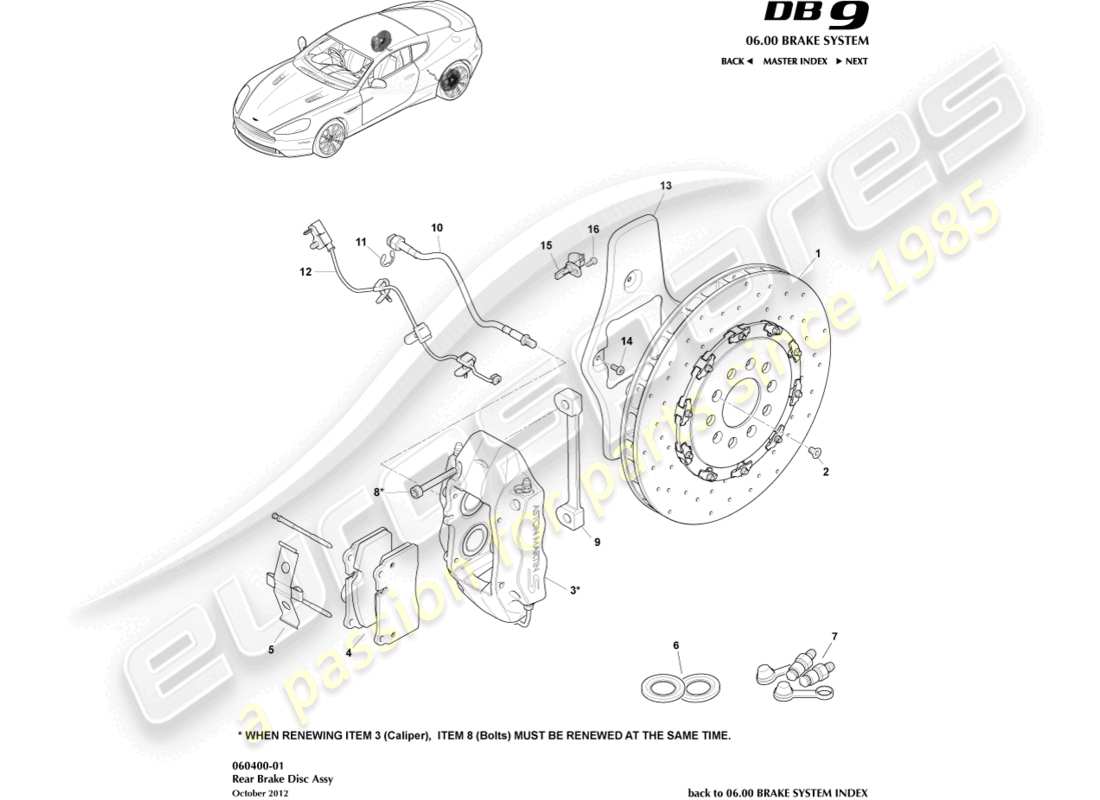

Aston Martin DB9 (2013) Rear Brake System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
ED23-28-10108
DISQUE ET PLAQUETTES DE FREIN, JEU D'ESSIEU
depuis
£7 548,47
depuis
£7 548,47
#
2
MPN:
4G43-2N389-AA
VIS, M8 X 14, PLATE FRAISÉE
depuis
£0,47
depuis
£0,47
#
3
MPN:
AD23-2C465-AB
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, LH, AVEC BOULONS
gris
depuis
£639,99
depuis
£639,99
#
3
MPN:
AD23-2C465-CA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, LH, AVEC BOULONS
noir
#
3
MPN:
AD23-2C465-DA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, LH, AVEC BOULONS
Rouge
depuis
£639,99
depuis
£639,99
#
3
MPN:
AD23-2C465-FA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, LH, AVEC BOULONS
Jaune
depuis
£639,99
depuis
£639,99
#
3
MPN:
AD23-2C465-HA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, LH, AVEC BOULONS
or
depuis
£639,99
depuis
£639,99
#
3
MPN:
AD23-2C465-JA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, LH, AVEC BOULONS
Anodisé noir
depuis
£648,76
depuis
£648,76
#
3
MPN:
AD23-2C464-AB
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, DROIT, AVEC BOULONS
gris
depuis
£639,99
depuis
£639,99
#
3
MPN:
AD23-2C464-CA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, DROIT, AVEC BOULONS
noir
#
3
MPN:
AD23-2C464-DA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, DROIT, AVEC BOULONS
Rouge
depuis
£639,99
depuis
£639,99
#
3
MPN:
AD23-2C464-FA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, DROIT, AVEC BOULONS
Jaune
depuis
£639,99
depuis
£639,99
#
3
MPN:
AD23-2C464-HA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, DROIT, AVEC BOULONS
or
depuis
£639,99
depuis
£639,99
#
3
MPN:
AD23-2C464-JA
ENSEMBLE D'ÉTRIER, ARRIÈRE, SANS PLAQUETTES, DROIT, AVEC BOULONS
Anodisé noir
depuis
£648,76
depuis
£648,76
#
4
MPN:
8D33-2C562-BA
KIT DE PLAQUETTES DE FREIN, ARRIÈRE
Sans lit
depuis
£597,09
depuis
£597,09
#
5
MPN:
8D33-2C588-BA
KIT, RESSORT DE PLAQUETTE ET GOUPILLE, ARRIÈRE
par étrier
depuis
£48,54
depuis
£48,54
#
6
MPN:
4G43-32610-AA
KIT, PROTECTION ANTI-POUSSIÈRE, ÉTRIER ARRIÈRE
par étrier
depuis
£29,35
depuis
£29,35
#
7
MPN:
4G43-2C563-AA
KIT, VIS DE PURGE
par étrier
depuis
£10,05
depuis
£10,05
#
7
MPN:
4G43-33693-AA
CAPUCHON, VIS DE PURGE
par étrier
depuis
£16,52
depuis
£16,52
#
8
MPN:
8D33-2C564-AA
BOULON, M12 X 95, ÉTRIER À ARTICULATION
Toujours remplacer, ne jamais réutiliser
depuis
£6,27
depuis
£6,27
#
9
MPN:
8D33-2B128-AB
ENTRETOISE, ÉTRIER
depuis
£150,61
depuis
£150,61
#
10
MPN:
6G33-2282-AC
ENSEMBLE DE TUYAU, FREIN ARRIÈRE
depuis
£150,95
depuis
£150,95
Cette pièce remplace le numéro de pièce 6G33-2282-AB
#
11
MPN:
6G33-JYC10088-AB
CLIP ÉLECTRONIQUE, 16MM
depuis
£0,47
depuis
£0,47
#
12
MPN:
6G33-2D009-AB
FIL D'USURE DE PLAQUETTE, ARRIÈRE
depuis
£35,49
depuis
£35,49
#
13
MPN:
8D33-2C029-AA
BOUCLIER, DISQUE DE FREIN ARRIÈRE GAUCHE
depuis
£19,30
depuis
£19,30
#
13
MPN:
8D33-2C028-AA
BOUCLIER, DISQUE DE FREIN ARRIÈRE DROIT
depuis
£35,09
depuis
£35,09
#
14
MPN:
4G43-13D026-AA
VIS, M6 X 14
depuis
£0,47
depuis
£0,47
#
15
MPN:
4G43-90-10039
CAPTEUR, ABS
depuis
£53,20
depuis
£53,20
#
16
MPN:
4G43-13D026-BA
VIS, M5 X 12
depuis
£0,72
depuis
£0,72
