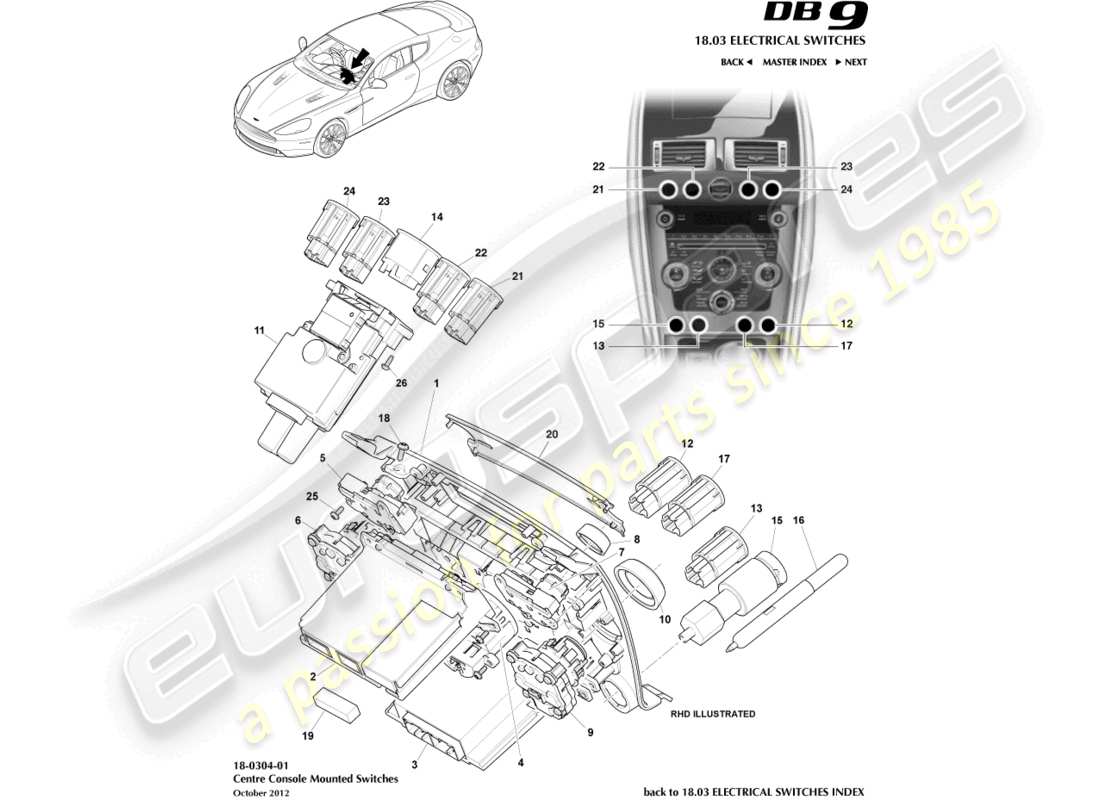

18-0304-01 - Commutateurs de console centrale, vers 16MY
Aston Martin DB9 (2014) Centre Console Switches, to 16MY Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
-
MPN:
CG43-18C815-BD
PILE CENTRALE, EXTÉRIEUR ARGENT, INTÉRIEUR GRAPHITE, BOUTONS CHROME SATINÉ
#
-
MPN:
CD33-18C815-JE
PILE CENTRALE, NOIR PIANO, BOUTONS CHROME SATINÉ
depuis
£4 863,36
depuis
£4 863,36
#
-
MPN:
FG33-18C815-AB
TABLE CENTRALE, NOIR PIANO, BOUTONS NOIRS
depuis
£3 893,85
depuis
£3 893,85
#
1
MPN:
CG43-13D734-AA
CORPS DE COMMUTATEUR, EXTÉRIEUR ARGENT, INTÉRIEUR GRAPHITE
#
1
MPN:
CD33-13D734-AA
CORPS DE COMMUTATEUR, NOIR PIANO, BOUTONS CHROME SATINÉ
Jusqu'à 15MY
#
1
MPN:
CD33-13D734-CA
CORPS DE COMMUTATEUR, NOIR PIANO, BOUTONS CHROME SATINÉ
À partir de 15MY
depuis
£2 217,07
depuis
£2 217,07
#
1
MPN:
FG33-13D734-AA
CORPS DE COMMUTATEUR, PIANO NOIR, BOUTONS NOIR
#
2
MPN:
8D33-18K810-AA
MODULE DE COMMANDE D'INFODIVERTISSEMENT
depuis
£974,58
depuis
£974,58
#
3
MPN:
CG43-18C612-BA
MODULE, ECU DE CONSOLE CENTRALE
depuis
£473,12
depuis
£473,12
#
4
MPN:
8D33-15000-BB
HORLOGE ANALOGIQUE
depuis
£472,82
depuis
£472,82
#
5
MPN:
8D33-13D734-CA
MODULE, COMMANDE AUDIO RÉGLAGE/BALAYAGE
Pour boutons en chrome satiné
#
5
MPN:
FG33-13D734-AA
MODULE, COMMANDE AUDIO RÉGLAGE/BALAYAGE
Pour les boutons noirs
#
6
MPN:
8D33-18C612-BB
MODULE, COMMANDE ROTATIVE TEMP CVC
depuis
£152,05
depuis
£152,05
#
7
MPN:
8D33-13D734-BB
MODULE, VOLUME / COMMANDE AUDIO AUTOMATIQUE
Pour boutons en chrome satiné
depuis
£151,43
depuis
£151,43
#
7
MPN:
FG33-13D734-BA
MODULE, VOLUME / COMMANDE AUDIO AUTOMATIQUE
Pour les boutons noirs
#
8
MPN:
CG43-18817-AA
BOUTON DE COMMANDE AUDIO, CHROME SATINÉ
#
8
MPN:
FG33-18817-AA
BOUTON DE COMMANDE AUDIO, NOIR
depuis
£64,50
depuis
£64,50
#
9
MPN:
8D33-18C612-EA
MODULE, COMMANDE ROTATIVE DE LA VITESSE DU VENTILATEUR CVC
Pour boutons en chrome satiné
depuis
£139,09
depuis
£139,09
#
9
MPN:
FG33-18C612-AA
MODULE, COMMANDE ROTATIVE DE LA VITESSE DU VENTILATEUR CVC
Pour les boutons noirs
#
10
MPN:
CG43-18783-AA
BOUTON DE COMMANDE CVC, CHROME SATINÉ
#
10
MPN:
FG33-18783-AA
BOUTON DE COMMANDE CVC, NOIR
depuis
£94,95
depuis
£94,95
#
11
MPN:
9G43-19H386-AK
MODULE DE COMMUTATION, STATION D'ACCUEIL
Remplacement
Remplacement
#
12
MPN:
AD33-2C418-CA
COMMUTATEUR D'AMORTISSEMENT ACTIF
depuis
£111,34
depuis
£111,34
#
13
MPN:
AD33-2C418-DA
COMMUTATEUR DE COMMANDE DSC
depuis
£66,81
depuis
£66,81
#
14
MPN:
9G43-19H420-AH
CADRE D'ALLUMAGE
Verre
#
14
MPN:
CD33-19H420-AC
CADRE D'ALLUMAGE
chrome
Remplacement
Remplacement
#
15
MPN:
9G43-56051-BB
Porte-stylo
depuis
£31,50
depuis
£31,50
#
16
MPN:
9G43-19G243-AA
STYLO, LAMY PICO
Remplacement
Remplacement
#
17
MPN:
AD33-14B626-CA
COMMUTATEUR, MODE SPORT, AUTO
#
18
MPN:
701157-PK
VIS ET Rondelle, 4.2 X 16MM
Paquet de 10
depuis
£1,59
depuis
£1,59
#
19
MPN:
8D33-19H474-AA
SUPPORT ANTI HOCHET
depuis
£0,47
depuis
£0,47
#
20
MPN:
AG43-04708-BB
LENTILLE, ICM
depuis
£64,94
depuis
£64,94
#
21
MPN:
AD33-7L021-BA
COMMUTATEUR DE STATIONNEMENT AUTOMATIQUE
#
21
MPN:
AD33-7L021-BC
COMMUTATEUR DE STATIONNEMENT AUTOMATIQUE
15MY
depuis
£111,29
depuis
£111,29
#
22
MPN:
AD33-7J175-CA
COMMUTATEUR DE MARCHE ARRIÈRE AUTOMATIQUE
#
22
MPN:
AD33-7J175-CC
COMMUTATEUR DE MARCHE ARRIÈRE AUTOMATIQUE
15MY
depuis
£111,29
depuis
£111,29
Cette pièce remplace le numéro de pièce AD33-7J175-BA
#
23
MPN:
AD33-7A247-BA
COMMUTATEUR NEUTRE AUTO
#
23
MPN:
AD33-7A247-BC
COMMUTATEUR NEUTRE AUTO
15MY
depuis
£111,29
depuis
£111,29
#
24
MPN:
AD33-7J177-BA
COMMUTATEUR, CONDUITE AUTOMATIQUE
#
24
MPN:
AD33-7J177-BC
COMMUTATEUR, CONDUITE AUTOMATIQUE
15MY
depuis
£111,29
depuis
£111,29
#
26
MPN:
701447
VIS, 4 X 12, COLLIER CYLINDRIQUE
depuis
£0,47
depuis
£0,47
