01-1901-01 - Le pare-choc avant

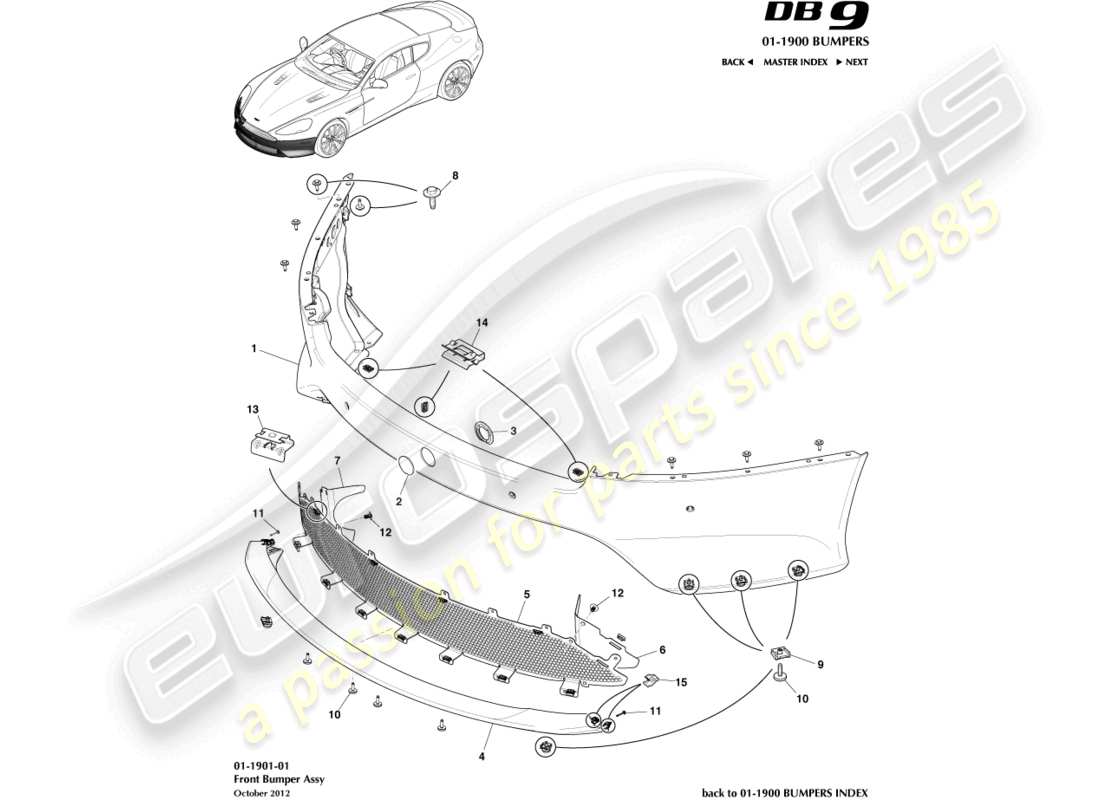

Aston Martin DB9 (2016) Front Bumper Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
DG43-17D957-CA
COUVERCLE DE PARE-CHOCS, PDC AVANT
RANGÉE
depuis
£4 343,31
depuis
£4 343,31
#
1
MPN:
DG43-17D957-DA
COUVERCLE DE PARE-CHOCS, PDC AVANT
Fédéral
depuis
£4 343,31
depuis
£4 343,31
#
1
MPN:
DG43-17D957-AA
COUVERCLE DE PARE-CHOC, AVANT
RANGÉE
depuis
£1 603,79
depuis
£1 603,79
#
1
MPN:
DG43-17D957-BA
COUVERCLE DE PARE-CHOC, AVANT
Fédéral
depuis
£1 603,79
depuis
£1 603,79
#
2
MPN:
4G43-17C832-BA
COUVERCLE D'ACCÈS À ŒIL DE REMORQUAGE, EXTÉRIEUR
depuis
£30,98
depuis
£30,98
#
3
MPN:
4G43-17C832-CB
COUVERCLE D'ACCÈS À ŒIL DE REMORQUAGE, INTÉRIEUR
depuis
£10,74
depuis
£10,74
#
4
MPN:
CG43-17626-AB
RÉPARTITEUR, AVANT
Graphite
depuis
£588,63
depuis
£588,63
#
4
MPN:
DG43-17626-BA
RÉPARTITEUR, AVANT
FIBRE DE CARBONE
depuis
£3 146,18
depuis
£3 146,18
#
4
MPN:
GG43-17626-AA
RÉPARTITEUR, AVANT
Noir brillant, GT
depuis
£535,41
depuis
£535,41
#
5
MPN:
CG43-8156-AC
MAILLE, GRILLE AVANT INFÉRIEURE, NOIRE
depuis
£315,21
depuis
£315,21
#
5
MPN:
CG43-8156-BC
GRILLE, GRILLE AVANT INFÉRIEURE, ARGENT TITANE
Jusqu'à 16MY
Remplacement
Remplacement
#
5
MPN:
CG43-8156-CA
MAILLE, GRILLE AVANT INFÉRIEURE, MAGNUM ARGENT
De 14.5MY à 16MY
depuis
£574,79
depuis
£574,79
#
6
MPN:
CG43-17E811-AA
PANNEAU D'OBTURATION, GRILLE INFÉRIEURE LH
depuis
£23,47
depuis
£23,47
#
7
MPN:
CG43-17E810-AA
PANNEAU D'OBTURATION, GRILLE INFÉRIEURE DROITE
depuis
£23,47
depuis
£23,47
#
8
MPN:
703152-PK
VIS ET Rondelle, M6X20
depuis
£3,17
depuis
£3,17
#
9
MPN:
7G43-10609E-AA-PK
CLIP, RESSORT M6 TYPE U
10 par paquet
depuis
£5,08
depuis
£5,08
#
10
MPN:
6G33-FA0115-AB-PK
VIS, M6X20
20 par paquet
depuis
£12,00
depuis
£12,00
Cette pièce remplace le numéro de pièce 6G33-FA0115-AB
#
11
MPN:
CG43-504691-AA
VIS, 4.5X25
depuis
£5,44
depuis
£5,44
#
12
MPN:
1R12-642790-AA-PK
ÉCRIVET
5 par paquet
depuis
£3,78
depuis
£3,78
#
13
MPN:
4G43-17F773-AB-PK
DISPOSITIF DE RETENUE, GRILLE DE PARE-CHOCS AVANT
10 par paquet
depuis
£2,24
depuis
£2,24
Cette pièce remplace le numéro de pièce 4G43-17F773-AB
#
14
MPN:
4G43-8191-AA-PK
CLIP, RADIATEUR DE PARE-CHOC
10 par paquet
depuis
£3,02
depuis
£3,02
#
15
MPN:
702520
CLIP, GARNITURE ENFONCABLE
