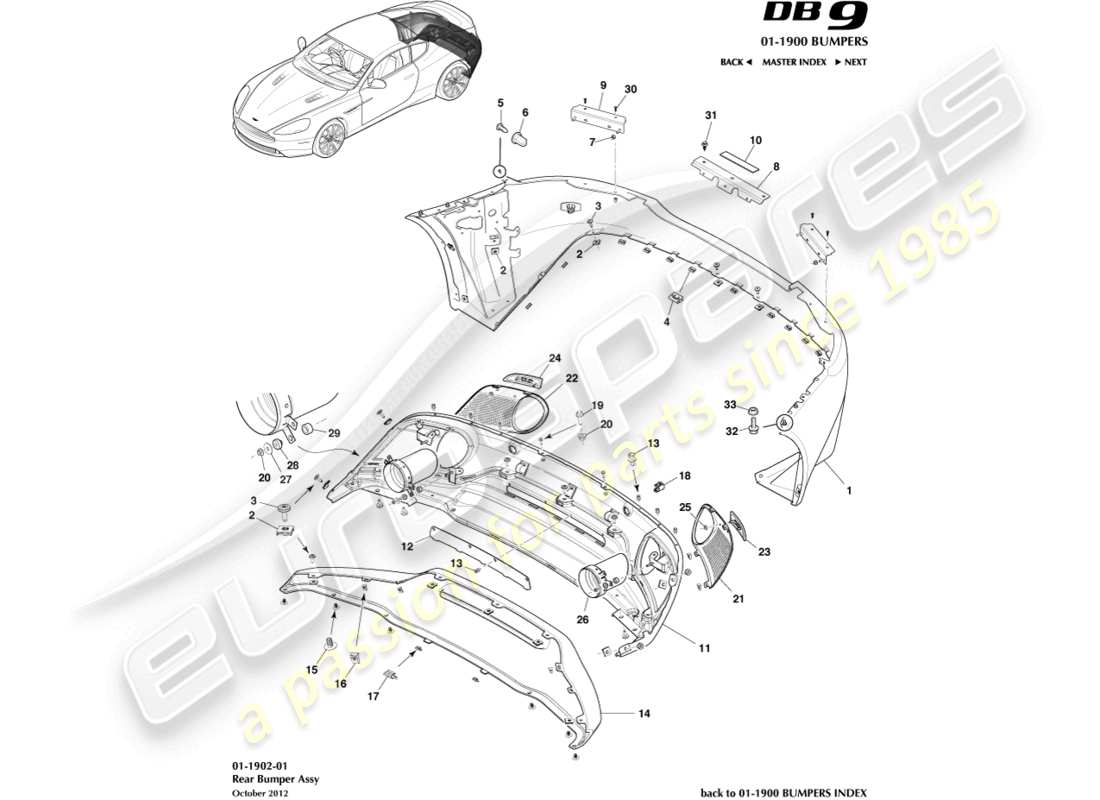

01-1902-01 - Pare-chocs arrière
Aston Martin DB9 (2016) Rear Bumper Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
8D33-17K835-CL
COUVERCLE DE PARE-CHOCS, PDC ARRIÈRE
RANGÉE
depuis
£2 674,86
depuis
£2 674,86
#
1
MPN:
8D33-17K835-DL
COUVERCLE DE PARE-CHOCS, PDC ARRIÈRE
NOURRIS
depuis
£1 574,98
depuis
£1 574,98
Cette pièce remplace le numéro de pièce 8D33-17K835-DD
#
2
MPN:
7G43-10609E-AA-PK
CLIP, RESSORT M6 TYPE U
depuis
£5,08
depuis
£5,08
#
3
MPN:
6G33-FA0115-AB-PK
VIS ET Rondelle M6 X 20
20 par paquet
depuis
£12,00
depuis
£12,00
Cette pièce remplace le numéro de pièce 6G33-FA0115-AB
#
4
MPN:
704383
CLIP, BORD
depuis
£0,87
depuis
£0,87
#
5
MPN:
703104
VIS, 4.8 X 19 AUTOTARAUDEUSES
depuis
£0,47
depuis
£0,47
#
6
MPN:
701656-PK
RETENUE
10 par paquet
depuis
£1,88
depuis
£1,88
#
7
MPN:
702944
ÉCROU, M6 CONTRE-ÉCROU
depuis
£0,58
depuis
£0,58
#
8
MPN:
4G43-17B681-AH
SUPPORT DE FIXATION DE PARE-CHOCS, CENTRE
depuis
£81,00
depuis
£81,00
Cette pièce remplace le numéro de pièce 4G43-17B681-AG
#
9
MPN:
4G43-17B930-AA
SUPPORT, FIXATION DE PARE-CHOCS, EXTERIEUR
depuis
£3,23
depuis
£3,23
#
10
MPN:
4G43-17B681-BA
DOUBLE VERROUILLAGE
depuis
£305,96
depuis
£305,96
#
11
MPN:
CG43-17E955-AE
ENSEMBLE DIFFUSEUR, ARRIÈRE
Graphite
#
11
MPN:
DG43-17E955-BA
ENSEMBLE DIFFUSEUR, ARRIÈRE
FIBRE DE CARBONE
depuis
£3 058,91
depuis
£3 058,91
#
11
MPN:
GG43-17E955-AA
ENSEMBLE DIFFUSEUR, ARRIÈRE
Noir brillant, GT
depuis
£914,30
depuis
£914,30
#
12
MPN:
CG43-01950-AA
GRILLE, CENTRE ARRIÈRE
depuis
£47,40
depuis
£47,40
#
13
MPN:
4G43-78-10814
ÉCRIVET
depuis
£0,47
depuis
£0,47
#
14
MPN:
CG43-33612-AC
ENSEMBLE DE LAME, DIFFUSEUR ARRIÈRE
Graphite
depuis
£450,72
depuis
£450,72
#
14
MPN:
GG43-33612-AA
ENSEMBLE DE LAME, DIFFUSEUR ARRIÈRE
Noir brillant, GT
depuis
£295,55
depuis
£295,55
#
15
MPN:
1R12-642790-AA-PK
ÉCRITURE, 8MM
5 par paquet
depuis
£3,78
depuis
£3,78
#
16
MPN:
1X43-17D843-AB
CLIP, SUR LE RIDER
#
17
MPN:
4G43-17F773-AB-PK
CLIP DE RETENUE
10 par paquet
depuis
£2,24
depuis
£2,24
Cette pièce remplace le numéro de pièce 4G43-17F773-AB
#
18
MPN:
8D33-37-10004
SUPPORT, CAPTEUR D'AIDE AU STATIONNEMENT INTÉRIEUR
depuis
£2,22
depuis
£2,22
Cette pièce remplace le numéro de pièce 6M2T-15K872-AA
#
19
MPN:
703026
VIS, M5X16
depuis
£0,47
depuis
£0,47
#
20
MPN:
702295
Noix, M5
depuis
£0,47
depuis
£0,47
#
21
MPN:
CG43-01949-AA
GRILLE, ARRIÈRE INFÉRIEURE GAUCHE
depuis
£124,20
depuis
£124,20
#
22
MPN:
CG43-01948-AA
GRILLE, ARRIÈRE INFÉRIEURE DROITE
depuis
£332,11
depuis
£332,11
#
23
MPN:
4G43-13A566-AA
RÉFLECTEUR, ARRIÈRE GAUCHE
Remplacement
Remplacement
#
24
MPN:
4G43-13A565-AA
RÉFLECTEUR ARRIÈRE DROIT
Remplacement
Remplacement
#
25
MPN:
4G43-83000-BB
ÉCROU, M5 VITESSE
depuis
£0,47
depuis
£0,47
#
26
MPN:
AG43-5K238-AC
FINITION, ECHAPPEMENT
Brillant
depuis
£226,37
depuis
£226,37
#
26
MPN:
4G43-35-11099
FINITION, ECHAPPEMENT
Graphite
depuis
£318,81
depuis
£318,81
#
26
MPN:
AG43-5K238-BA
FINITION, ECHAPPEMENT
noir
depuis
£465,82
depuis
£465,82
#
27
MPN:
697517-PK
Rondelle M6, NOIRE
20 par paquet
depuis
£13,07
depuis
£13,07
#
28
MPN:
6G33-5K239-BA-PK
ISOLATEUR, MONTAGE DE TUYAU D'ÉCHAPPEMENT INTÉRIEUR
10 par paquet
depuis
£43,51
depuis
£43,51
Cette pièce remplace le numéro de pièce 6G33-5K239-BA-KIT
#
29
MPN:
6G33-5K239-CA-PK
ISOLATEUR DE MONTAGE DE TUYAU D'ÉCHAPPEMENT EXTÉRIEUR
10 par paquet
depuis
£63,33
depuis
£63,33
#
30
MPN:
701559
VIS, M4 AUTOTARAUDEUSES
depuis
£0,47
depuis
£0,47
#
31
MPN:
4G43-STC3710-BA
CLIP DE SAPIN
depuis
£0,79
depuis
£0,79
#
32
MPN:
700607
VIS, M6 X 20, TETE A BRIDE HEXAGONALE
depuis
£0,47
depuis
£0,47
#
33
MPN:
702563
ÉCROU, M6, BRIDE HEXAGONALE
-part-diagram-01-1903-01.webp "ASTON MARTIN DB9 (2016) SOCLES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-01-2001-06.webp "ASTON MARTIN DB9 (2016) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-2002-02.webp "ASTON MARTIN DB9 (2016) AIRBAG, PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-01-2004-01.webp "ASTON MARTIN DB9 (2016) ÉLECTRONIQUE DE RETENUE SCHÉMA DES PIÈCES")
-part-diagram-01-2004-b4.webp "ASTON MARTIN DB9 (2016) ARCEAU DE SÉCURITÉ DÉPLOYABLE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-2005-04.webp "ASTON MARTIN DB9 (2016) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-2007-01.webp "ASTON MARTIN DB9 (2016) AIRBAG LATÉRAL AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-2012-01.webp "ASTON MARTIN DB9 (2016) SUPPORTS D'ATTACHE ISOFIX SCHÉMA DES PIÈCES")
-part-diagram-013401-04.webp "ASTON MARTIN DB9 (2016) SOUS-PLATEAU AVANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-013401-05.webp "ASTON MARTIN DB9 (2016) SOUS-PLATEAU AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-013401-05-1.webp "ASTON MARTIN DB9 (2016) SOUS-PLATEAU ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-020103-01-1.webp "ASTON MARTIN DB9 (2016) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-020103-01-2.webp "ASTON MARTIN DB9 (2016) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-020301-01.webp "ASTON MARTIN DB9 (2016) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-020303-01.webp "ASTON MARTIN DB9 (2016) SUPPORTS DU GROUPE MOTOPROPULSEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e1.webp "ASTON MARTIN DB9 (2016) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e2.webp "ASTON MARTIN DB9 (2016) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0200-e1.webp "ASTON MARTIN DB9 (2016) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0300-e1.webp "ASTON MARTIN DB9 (2016) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0304-02.webp "ASTON MARTIN DB9 (2016) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0400-e1.webp "ASTON MARTIN DB9 (2016) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-03-0500-e1.webp "ASTON MARTIN DB9 (2016) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-03-0600-e2.webp "ASTON MARTIN DB9 (2016) DÉMARRAGE DU MOTEUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-03-0700-e1.webp "ASTON MARTIN DB9 (2016) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-03-0800-e1.webp "ASTON MARTIN DB9 (2016) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-03-0900-e1.webp "ASTON MARTIN DB9 (2016) SCHÉMA DES PIÈCES DU SYSTÈME DE SOUPAPES")
-part-diagram-03-1000-e1.webp "ASTON MARTIN DB9 (2016) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1100-e1.webp "ASTON MARTIN DB9 (2016) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-03-1200-00.webp "ASTON MARTIN DB9 (2016) SCHÉMA DES PIÈCES DE CHARGEMENT D'AIR")
-part-diagram-03-1300-00.webp "ASTON MARTIN DB9 (2016) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-03-1400-01.webp "ASTON MARTIN DB9 (2016) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1403-01.webp "ASTON MARTIN DB9 (2016) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-03-1801-01.webp "ASTON MARTIN DB9 (2016) SCHÉMA DES PIÈCES DE LA COMMANDE DES GAZ")
-part-diagram-03-2201-01.webp "ASTON MARTIN DB9 (2016) REFROIDISSEMENT DU MOTEUR, AJUSTEMENT DE LIGNE SCHÉMA DES PIÈCES")
-part-diagram-040102-01.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-040104-01.webp "ASTON MARTIN DB9 (2016) BARRE STABILISATRICE AVANT SCHÉMA DES PIÈCES")
-part-diagram-040202-01.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040204-01.webp "ASTON MARTIN DB9 (2016) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040301-02.webp "ASTON MARTIN DB9 (2016) RESSORT ET AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-040302-02.webp "ASTON MARTIN DB9 (2016) RESSORT ET AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040303-01.webp "ASTON MARTIN DB9 (2016) MODULE D'AMORTISSEMENT ACTIF SCHÉMA DES PIÈCES")
-part-diagram-040400-01.webp "ASTON MARTIN DB9 (2016) ROUES ET PNEUS, AVANT SCHÉMA DES PIÈCES")
-part-diagram-040400-02.webp "ASTON MARTIN DB9 (2016) ROUES ET PNEUS, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-050102-01.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE TUBE DE COUPLE SCHÉMA DES PIÈCES")
-part-diagram-050501-01.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DEMI-ARBRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060300-01.webp "ASTON MARTIN DB9 (2016) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-060400-01.webp "ASTON MARTIN DB9 (2016) SYSTÈME DE FREINAGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060502-02.webp "ASTON MARTIN DB9 (2016) FREIN DE STATIONNEMENT, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060502-03.webp "ASTON MARTIN DB9 (2016) FREIN DE STATIONNEMENT, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-06-0601-02.webp "ASTON MARTIN DB9 (2016) MAÎTRE-CYLINDRE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-06-0602-02.webp "ASTON MARTIN DB9 (2016) ENSEMBLE D'ACTIONNEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-060603-02.webp "ASTON MARTIN DB9 (2016) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060603-03.webp "ASTON MARTIN DB9 (2016) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-06-0704-02.webp "ASTON MARTIN DB9 (2016) TUYAU DE RÉSERVOIR À VIDE SCHÉMA DES PIÈCES")
-part-diagram-06-0901-01.webp "ASTON MARTIN DB9 (2016) MODULE DE FREINAGE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-06-0902-01.webp "ASTON MARTIN DB9 (2016) CAPTEURS DE VITESSE DE ROUE SCHÉMA DES PIÈCES")
-part-diagram-07-0101-01.webp "ASTON MARTIN DB9 (2016) BOÎTE-PONT, DIAGRAMME DE PIÈCES AUTOMOBILES")
-part-diagram-07-0110-01.webp "ASTON MARTIN DB9 (2016) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-07-0201-01.webp "ASTON MARTIN DB9 (2016) REFROIDISSEUR D'HUILE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-07-0202-01.webp "ASTON MARTIN DB9 (2016) TUYAUX DE REFROIDISSEUR D'HUILE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-07-0501-02.webp "ASTON MARTIN DB9 (2016) LEVIER DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-07-0706-05.webp "ASTON MARTIN DB9 (2016) COUPE-FROID D'OUVERTURE DE TOIT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-09-0101-01.webp "ASTON MARTIN DB9 (2016) CONTRÔLE ACOUSTIQUE SCHÉMA DES PIÈCES")
-part-diagram-09-0502-01.webp "ASTON MARTIN DB9 (2016) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-10-0101-01.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-10-0102-01.webp "ASTON MARTIN DB9 (2016) DISTRIBUTION DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-10-0103-04.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-10-0103-04a.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE REMPLISSAGE DE CARBURANT, COUPÉ 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-10-0103-05.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-10-0103-05a.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE REMPLISSAGE DE CARBURANT, VOLANTE 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-10-0105-01.webp "ASTON MARTIN DB9 (2016) MODULE DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-11-0101-02.webp "ASTON MARTIN DB9 (2016) CRÉMAILLÈRE DE DIRECTION, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-11-0101-03.webp "ASTON MARTIN DB9 (2016) CRÉMAILLÈRE DE DIRECTION, DIAGRAMME DES PIÈCES LHD")
-part-diagram-11-0201-02.webp "ASTON MARTIN DB9 (2016) TUYAUX PAS, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-11-0202-02.webp "ASTON MARTIN DB9 (2016) MODULE DE PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-11-0203-03.webp "ASTON MARTIN DB9 (2016) TUYAUX PAS, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-11-0401-02.webp "ASTON MARTIN DB9 (2016) ASSEMBLAGE DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-11-0404-02.webp "ASTON MARTIN DB9 (2016) ENVELOPPE DE COLONNE SCHÉMA DES PIÈCES")
-part-diagram-11-0601-02.webp "ASTON MARTIN DB9 (2016) VOLANT SCHÉMA DES PIÈCES")
-part-diagram-11-0601-05.webp "ASTON MARTIN DB9 (2016) VOLANT, EN OPTION SCHÉMA DES PIÈCES")
-part-diagram-11-0601-10.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE COMMUTATEUR DE COLONNE SCHÉMA DES PIÈCES")
-part-diagram-12-0101-02.webp "ASTON MARTIN DB9 (2016) COMPOSANTS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-12-0102-03.webp "ASTON MARTIN DB9 (2016) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-12-0103-04.webp "ASTON MARTIN DB9 (2016) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-12-0303-10.webp "ASTON MARTIN DB9 (2016) CONDUITES DE CLIMATISATION, R134A GAZ SCHÉMA DES PIÈCES")
-part-diagram-12-0303-20.webp "ASTON MARTIN DB9 (2016) CONDUITES DE CLIMATISATION, HFO1234YF GAZ SCHÉMA DES PIÈCES")
-part-diagram-12-0305-02.webp "ASTON MARTIN DB9 (2016) UNITÉ CVC SCHÉMA DES PIÈCES")
-part-diagram-12-0404-02.webp "ASTON MARTIN DB9 (2016) CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-13-0101-02.webp "ASTON MARTIN DB9 (2016) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-13-0102-01.webp "ASTON MARTIN DB9 (2016) ASSEMBLAGE DE NAVIGATION PAR SATELLITE SCHÉMA DES PIÈCES")
-part-diagram-13-0102-02.webp "ASTON MARTIN DB9 (2016) AFFICHAGE DE LA NAVIGATION PAR SATELLITE SCHÉMA DES PIÈCES")
-part-diagram-13-0601-01.webp "ASTON MARTIN DB9 (2016) KLAXON DE SIGNALISATION SCHÉMA DES PIÈCES")
-part-diagram-13-1301-00.webp "ASTON MARTIN DB9 (2016) AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-13-1400-00.webp "ASTON MARTIN DB9 (2016) MODULE DE PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-14-0101-01.webp "ASTON MARTIN DB9 (2016) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-15-0101-01.webp "ASTON MARTIN DB9 (2016) UNITÉ PRINCIPALE D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-15-0101-10.webp "ASTON MARTIN DB9 (2016) UNITÉ DE COMMANDE ICE, 16MY ALLUMÉ SCHÉMA DES PIÈCES")
-part-diagram-15-0102-01.webp "ASTON MARTIN DB9 (2016) MP3 SOUS-SYSTÈME MULTIMÉDIA SCHÉMA DES PIÈCES")
-part-diagram-15-0103-01.webp "ASTON MARTIN DB9 (2016) RÉCEPTEUR RADIO SCHÉMA DES PIÈCES")
-part-diagram-150104-30.webp "ASTON MARTIN DB9 (2016) COMMANDES D'INFODIVERTISSEMENT, 16MY SCHÉMA DES PIÈCES")
-part-diagram-15-0201-02.webp "ASTON MARTIN DB9 (2016) ANTENNE RADIO SCHÉMA DES PIÈCES")
-part-diagram-15-0201-02a.webp "ASTON MARTIN DB9 (2016) ANTENNE RADIO, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-150202.webp "ASTON MARTIN DB9 (2016) TUNER DAB, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-15-0202-12.webp "ASTON MARTIN DB9 (2016) PLAQUE D'OBTURATION NON SDARS SCHÉMA DES PIÈCES")
-part-diagram-15-0301-04.webp "ASTON MARTIN DB9 (2016) HAUT-PARLEURS, B&O SCHÉMA DES PIÈCES")
-part-diagram-15-0301-32.webp "ASTON MARTIN DB9 (2016) HAUT-PARLEURS, ALPINE SCHÉMA DES PIÈCES")
-part-diagram-15-0302-04.webp "ASTON MARTIN DB9 (2016) AMPLIFICATEURS, B&O, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-15-0302-05.webp "ASTON MARTIN DB9 (2016) AMPLIFICATEURS, B&O, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-15-0302-16c.webp "ASTON MARTIN DB9 (2016) P3 AMPLIFICATEURS, B&O, 16MY, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-15-0302-16v.webp "ASTON MARTIN DB9 (2016) P3 AMPLIFICATEURS, B&O, 16MY, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-15-0302-32.webp "ASTON MARTIN DB9 (2016) AMPLIFICATEURS, ALPINE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-15-0302-33.webp "ASTON MARTIN DB9 (2016) AMPLIFICATEURS, ALPINE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-17-0101-01.webp "ASTON MARTIN DB9 (2016) PHARES SCHÉMA DES PIÈCES")
-part-diagram-17-0104-01.webp "ASTON MARTIN DB9 (2016) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-17-0105-11.webp "ASTON MARTIN DB9 (2016) MARQUEURS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-17-0201-06.webp "ASTON MARTIN DB9 (2016) ÉCLAIRAGE DE COURTOISIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-17-0201-08.webp "ASTON MARTIN DB9 (2016) ÉCLAIRAGE DE COURTOISIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-17-0301-01.webp "ASTON MARTIN DB9 (2016) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-17-0304-01.webp "ASTON MARTIN DB9 (2016) FEU STOP MONTÉ EN HAUTEUR SCHÉMA DES PIÈCES")
-part-diagram-17-0305-01.webp "ASTON MARTIN DB9 (2016) MARQUEURS LATÉRAUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-17-0306-01.webp "ASTON MARTIN DB9 (2016) RÉFLECTEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-17-0308-01.webp "ASTON MARTIN DB9 (2016) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-17-0400-00.webp "ASTON MARTIN DB9 (2016) CAPTEUR DE PLUIE ET DE LUMIÈRE DU JOUR SCHÉMA DES PIÈCES")
-part-diagram-18-0101-02.webp "ASTON MARTIN DB9 (2016) FAISCEAU AVANT ET COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-18-0102-02.webp "ASTON MARTIN DB9 (2016) HARNAIS IP SCHÉMA DES PIÈCES")
-part-diagram-18-0103-06.webp "ASTON MARTIN DB9 (2016) FAISCEAU DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-18-0103-08.webp "ASTON MARTIN DB9 (2016) HARNAIS DE SÉCURITÉ, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-18-0104-04.webp "ASTON MARTIN DB9 (2016) FAISCEAU ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-18-0104-05.webp "ASTON MARTIN DB9 (2016) HARNAIS ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-18-0106-02.webp "ASTON MARTIN DB9 (2016) BOÎTE À FUSIBLES DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180108-06.webp "ASTON MARTIN DB9 (2016) CÂBLES DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-18-0109-02.webp "ASTON MARTIN DB9 (2016) BOÎTE À FUSIBLES HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-18-0110-01.webp "ASTON MARTIN DB9 (2016) BOÎTE À FUSIBLES DU COMPARTIMENT DE CHARGEMENT SCHÉMA DES PIÈCES")
-part-diagram-18-0111-01.webp "ASTON MARTIN DB9 (2016) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180112-01.webp "ASTON MARTIN DB9 (2016) FAISCEAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-180114-02.webp "ASTON MARTIN DB9 (2016) HARNAIS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-180301-02.webp "ASTON MARTIN DB9 (2016) COMMUTATEURS IP SCHÉMA DES PIÈCES")
-part-diagram-18-0302-02.webp "ASTON MARTIN DB9 (2016) INTERRUPTEURS MONTÉS SUR PORTE SCHÉMA DES PIÈCES")
-part-diagram-18-0303-03.webp "ASTON MARTIN DB9 (2016) COMMUTATEURS DE RÉGLAGE DU SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-18-0304-01.webp "ASTON MARTIN DB9 (2016) COMMUTATEURS DE CONSOLE CENTRALE, VERS 16MY SCHÉMA DES PIÈCES")
-part-diagram-180304-20.webp "ASTON MARTIN DB9 (2016) COMMUTATEURS DE CONSOLE CENTRALE, 16MY ACTIVÉS SCHÉMA DES PIÈCES")
-part-diagram-18-0314-05.webp "ASTON MARTIN DB9 (2016) COMMUTATEURS DE CONSOLE AU PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-18-0401-04.webp "ASTON MARTIN DB9 (2016) PRISE DE COURANT SCHÉMA DES PIÈCES")
-part-diagram-19-0101-01.webp "ASTON MARTIN DB9 (2016) CAPTEURS D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-19-0102-01.webp "ASTON MARTIN DB9 (2016) KLAXONS ET SIRÈNES D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-19-0103-02.webp "ASTON MARTIN DB9 (2016) TRAQUEUR CAT 5 SCHÉMA DES PIÈCES")
-part-diagram-190103-02a.webp "ASTON MARTIN DB9 (2016) TRAQUEUR COBRA CAT 5, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-19-0201-02.webp "ASTON MARTIN DB9 (2016) RKE SCHÉMA DES PIÈCES")
-part-diagram-19-0701-01.webp "ASTON MARTIN DB9 (2016) MODULE DE NAVIGATION SCHÉMA DES PIÈCES")
-part-diagram-19-0702-04.webp "ASTON MARTIN DB9 (2016) ANTENNE GPS SCHÉMA DES PIÈCES")
-part-diagram-19-0803-01.webp "ASTON MARTIN DB9 (2016) MICROPHONE, SCHÉMA DES PIÈCES DU TÉLÉPHONE")
-part-diagram-19-1001-02.webp "ASTON MARTIN DB9 (2016) SCHÉMA DES PIÈCES DU MODULE DE PORTE ÉLECTRONIQUE")
-part-diagram-19-1701-02.webp "ASTON MARTIN DB9 (2016) MODULE BLUETOOTH SCHÉMA DES PIÈCES")
-part-diagram-00-0101-01.webp "ASTON MARTIN DB9 (2016) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-00-0101-02.webp "ASTON MARTIN DB9 (2016) ÉTIQUETTES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-00-0101-03.webp "ASTON MARTIN DB9 (2016) ÉTIQUETTES SOUS LE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-00-0103-01.webp "ASTON MARTIN DB9 (2016) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
-part-diagram-00-0201-04.webp "ASTON MARTIN DB9 (2016) ÉQUIPEMENT D'URGENCE SCHÉMA DES PIÈCES")
-part-diagram-01-0101-04-1.webp "ASTON MARTIN DB9 (2016) DESSOUS DE CAISSE SCHÉMA DES PIÈCES")
-part-diagram-01-0101-04-2.webp "ASTON MARTIN DB9 (2016) BAS DE CAISSE, ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0101-05.webp "ASTON MARTIN DB9 (2016) DESSOUS DE CAISSE, ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0102.webp "ASTON MARTIN DB9 (2016) CARROSSERIE, TABLEAU DE BORD ET CAPOT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0102-08.webp "ASTON MARTIN DB9 (2016) BODY DASH & COWL, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0103-01.webp "ASTON MARTIN DB9 (2016) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0104-04.webp "ASTON MARTIN DB9 (2016) TOIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0104-05.webp "ASTON MARTIN DB9 (2016) CADRE EXTÉRIEUR DE PARE-BRISE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0105-04.webp "ASTON MARTIN DB9 (2016) CÔTÉ CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0105-05.webp "ASTON MARTIN DB9 (2016) CÔTÉ CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0106-04.webp "ASTON MARTIN DB9 (2016) CADRE D'OUVERTURE DE PORTE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0106-05.webp "ASTON MARTIN DB9 (2016) CADRE D'OUVERTURE DE PORTE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0108-04.webp "ASTON MARTIN DB9 (2016) CARROSSERIE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0108-05.webp "ASTON MARTIN DB9 (2016) PARTIE ARRIÈRE DE LA CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0110-04-1.webp "ASTON MARTIN DB9 (2016) PIÈCES AUXILIAIRES, COUPÉ, PAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-01-0110-04-2.webp "ASTON MARTIN DB9 (2016) PIÈCES AUXILIAIRES, COUPÉ, PAGE 2 SCHÉMA DES PIÈCES")
-part-diagram-01-0110-05-1.webp "ASTON MARTIN DB9 (2016) PIÈCES AUXILIAIRES, VOLANTE, PAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-01-0110-05-2.webp "ASTON MARTIN DB9 (2016) PIÈCES AUXILIAIRES, VOLANTE, PAGE 2 SCHÉMA DES PIÈCES")
-part-diagram-01-0111-01.webp "ASTON MARTIN DB9 (2016) STRUCTURE DE PARE-CHOCS AVANT, RANGÉE DU MONDE SCHÉMA DES PIÈCES")
-part-diagram-01-0111-11.webp "ASTON MARTIN DB9 (2016) STRUCTURE DE PARE-CHOCS AVANT, FÉDÉRAL SCHÉMA DES PIÈCES")
-part-diagram-01-0112-01.webp "ASTON MARTIN DB9 (2016) STRUCTURE DU PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-0201-01.webp "ASTON MARTIN DB9 (2016) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-01-0202-01.webp "ASTON MARTIN DB9 (2016) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0203.webp "ASTON MARTIN DB9 (2016) CAPOT ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-01-0301-01.webp "ASTON MARTIN DB9 (2016) ASSEMBLAGE DE LA PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-01-0303-01.webp "ASTON MARTIN DB9 (2016) COUVERCLE ET CHARNIÈRE DE COFFRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0303-02.webp "ASTON MARTIN DB9 (2016) COUVERCLE ET CHARNIÈRE DE COFFRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0304-01.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE CHARNIÈRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-01-0308-05.webp "ASTON MARTIN DB9 (2016) PANNEAU D'OUVERTURE DE TOIT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0501-02.webp "ASTON MARTIN DB9 (2016) GARNITURE DU REZ-DE-CHAUSSÉE, CONDUITE À DROITE, B&O SCHÉMA DES PIÈCES")
-part-diagram-01-0501-03.webp "ASTON MARTIN DB9 (2016) GARNITURE DU PLANCHER PRINCIPAL, CONDUITE À GAUCHE, B&O SCHÉMA DES PIÈCES")
-part-diagram-01-0501-34.webp "ASTON MARTIN DB9 (2016) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À DROITE, ALPINE SCHÉMA DES PIÈCES")
-part-diagram-01-0501-35.webp "ASTON MARTIN DB9 (2016) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À GAUCHE, ALPINE SCHÉMA DES PIÈCES")
-part-diagram-01-0502-06.webp "ASTON MARTIN DB9 (2016) COUSSINETS NVH, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0502-08.webp "ASTON MARTIN DB9 (2016) COUSSINETS NVH, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0503-04.webp "ASTON MARTIN DB9 (2016) ASSEMBLAGE DE LA GARNITURE DE PAVILLON SCHÉMA DES PIÈCES")
-part-diagram-01-0504-06.webp "ASTON MARTIN DB9 (2016) GARNITURE DE LINTEAU AVANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0504-06a.webp "ASTON MARTIN DB9 (2016) GARNITURE DE TOIT AVANT, COUPÉ, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-01-0504-08.webp "ASTON MARTIN DB9 (2016) GARNITURE DE LINTEAU AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0504-08a.webp "ASTON MARTIN DB9 (2016) GARNITURE DE LINTEAU AVANT, VOLANTE, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-01-0506-01.webp "ASTON MARTIN DB9 (2016) VISIÈRES DE SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-01-0507-01.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0510-01.webp "ASTON MARTIN DB9 (2016) GARNITURE ET ORNEMENTATION DES SEUILS SCHÉMA DES PIÈCES")
-part-diagram-01-0511-04.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE CUSTODE, 2+2 COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0511-05.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE CUSTODE ARRIÈRE, 2+2 VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0511-16.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE CUSTODE, 2+0 COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0512-01.webp "ASTON MARTIN DB9 (2016) GARNITURE DE PILIER, INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-01-0513-04.webp "ASTON MARTIN DB9 (2016) GARNITURE DE MONTANT SUPÉRIEUR, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0513-05.webp "ASTON MARTIN DB9 (2016) GARNITURE DE PILIER, SUPÉRIEURE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0514-04.webp "ASTON MARTIN DB9 (2016) GARNITURE ARRIÈRE DE L'HABITACLE, 2+0 COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0515-04.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE PLAGE ARRIÈRE, COUPÉ 2+2 SCHÉMA DES PIÈCES")
-part-diagram-01-0515-16.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE PLAGE ARRIÈRE, COUPÉ 2+0 SCHÉMA DES PIÈCES")
-part-diagram-01-0516-04.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE HAYON, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0516-05.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE HAYON, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0517-05.webp "ASTON MARTIN DB9 (2016) GARNITURE DU COMPARTIMENT DE CHARGEMENT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0517-06.webp "ASTON MARTIN DB9 (2016) GARNITURE DU COMPARTIMENT DE CHARGEMENT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0520-05.webp "ASTON MARTIN DB9 (2016) GARNITURE D'OUVERTURE DE TOIT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0601-02.webp "ASTON MARTIN DB9 (2016) ISOLATION THERMIQUE, AJUSTEMENT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-01-0602-06.webp "ASTON MARTIN DB9 (2016) ISOLATION PHONIQUE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0602-08.webp "ASTON MARTIN DB9 (2016) ISOLATION PHONIQUE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0602-10.webp "ASTON MARTIN DB9 (2016) COUSSINETS NVH, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0602-20.webp "ASTON MARTIN DB9 (2016) COUSSINETS NVH, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0603-03.webp "ASTON MARTIN DB9 (2016) GARNITURE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01-0702-04.webp "ASTON MARTIN DB9 (2016) COUPE-FROID DE PORTE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0702-05.webp "ASTON MARTIN DB9 (2016) COUPE-FROID DE PORTE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0702-06.webp "ASTON MARTIN DB9 (2016) ÉTANCHÉITÉ STATIQUE SCHÉMA DES PIÈCES")
-part-diagram-01-0704-04.webp "ASTON MARTIN DB9 (2016) COUPE-FROID DE FERMETURE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0704-05.webp "ASTON MARTIN DB9 (2016) COUPE-FROID DE FERMETURE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0705-01.webp "ASTON MARTIN DB9 (2016) COUPE-FROID POUR CAPOT SCHÉMA DES PIÈCES")
-part-diagram-01-0801-01.webp "ASTON MARTIN DB9 (2016) GRILLE DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-01-0802-01.webp "ASTON MARTIN DB9 (2016) FINITIONS EXTÉRIEURES INFÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-01-0803-04.webp "ASTON MARTIN DB9 (2016) FINITIONS EXTÉRIEURES SUPÉRIEURES, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0803-05.webp "ASTON MARTIN DB9 (2016) FINITIONS EXTÉRIEURES SUPÉRIEURES, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0804-01.webp "ASTON MARTIN DB9 (2016) DOUBLURES DE PASSAGE DE ROUE AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0805-01.webp "ASTON MARTIN DB9 (2016) DOUBLURES DE PASSAGE DE ROUE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-0806-05.webp "ASTON MARTIN DB9 (2016) FINITIONS DE FERMETURE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0806-b1.webp "ASTON MARTIN DB9 (2016) GARNITURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-0809.webp "ASTON MARTIN DB9 (2016) INSIGNE SCHÉMA DES PIÈCES")
-part-diagram-01-0812-02.webp "ASTON MARTIN DB9 (2016) ASSEMBLAGE DE L'ÉCRAN À FEUILLES SCHÉMA DES PIÈCES")
-part-diagram-01-0901-02.webp "ASTON MARTIN DB9 (2016) MIROIR INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-01-0904-01.webp "ASTON MARTIN DB9 (2016) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-01-1001-b3.webp "ASTON MARTIN DB9 (2016) SIÈGES AVANT LÉGERS SCHÉMA DES PIÈCES")
-part-diagram-01-1010-01.webp "ASTON MARTIN DB9 (2016) SIÈGES ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-1010-05.webp "ASTON MARTIN DB9 (2016) SIÈGES ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1011-b1.webp "ASTON MARTIN DB9 (2016) SIÈGES AVANT CHAUFFANTS SCHÉMA DES PIÈCES")
-part-diagram-01-1101-01.webp "ASTON MARTIN DB9 (2016) PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-01-1103-04.webp "ASTON MARTIN DB9 (2016) VERRE DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-01-1105-01.webp "ASTON MARTIN DB9 (2016) LÈVE-VITRE AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-1110-04.webp "ASTON MARTIN DB9 (2016) VITRE DE CUSTODE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-1110-05.webp "ASTON MARTIN DB9 (2016) VITRE DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1111-05.webp "ASTON MARTIN DB9 (2016) LÈVE-VITRE DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1113-01.webp "ASTON MARTIN DB9 (2016) PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-1201-10.webp "ASTON MARTIN DB9 (2016) SUBSTRAT IP SCHÉMA DES PIÈCES")
-part-diagram-01-1201-20.webp "ASTON MARTIN DB9 (2016) PANNEAUX GARNIS IP SCHÉMA DES PIÈCES")
-part-diagram-01-1201-30.webp "ASTON MARTIN DB9 (2016) POUTRE TRANSVERSALE IP SCHÉMA DES PIÈCES")
-part-diagram-01-1201-40.webp "ASTON MARTIN DB9 (2016) MOULURE DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-01-1201-50.webp "ASTON MARTIN DB9 (2016) PANNEAU DE GARNITURE DE LA CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-011201-60.webp "ASTON MARTIN DB9 (2016) CASCADE, 16MY SCHÉMA DES PIÈCES")
-part-diagram-01-1204-02.webp "ASTON MARTIN DB9 (2016) INTERRUPTEUR DE BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-01-1232-10.webp "ASTON MARTIN DB9 (2016) PANNEAU DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-01-1233-01.webp "ASTON MARTIN DB9 (2016) ACCOUDOIR DE LA CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-01-1241-01.webp "ASTON MARTIN DB9 (2016) CONSOLE ARRIÈRE, COUPÉ 2+2 SCHÉMA DES PIÈCES")
-part-diagram-01-1241-02.webp "ASTON MARTIN DB9 (2016) CONSOLE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1241-b1.webp "ASTON MARTIN DB9 (2016) CONSOLE ARRIÈRE, COUPÉ 2+0 SCHÉMA DES PIÈCES")
-part-diagram-01-1401-01.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE SERRURES ET CLÉS SCHÉMA DES PIÈCES")
-part-diagram-01-1402-01.webp "ASTON MARTIN DB9 (2016) ÉMETTEUR RKE SCHÉMA DES PIÈCES")
-part-diagram-01-1403-01.webp "ASTON MARTIN DB9 (2016) POIGNÉES INTÉRIEURES ET ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-01-1404-01.webp "ASTON MARTIN DB9 (2016) POIGNÉES EXTÉRIEURES ET ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-01-1405-01.webp "ASTON MARTIN DB9 (2016) LOQUET ET ACTIONNEMENT DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-01-1409-01.webp "ASTON MARTIN DB9 (2016) LOQUETS DE FERMETURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-1411-10.webp "ASTON MARTIN DB9 (2016) LOQUETS DE TONNEAU SCHÉMA DES PIÈCES")
-part-diagram-01-1415-04.webp "ASTON MARTIN DB9 (2016) MÉCANISME DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-1415-05.webp "ASTON MARTIN DB9 (2016) MÉCANISME DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1601-02.webp "ASTON MARTIN DB9 (2016) ENSEMBLE DE BALAIS D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-01-1601-04.webp "ASTON MARTIN DB9 (2016) TRINGLERIE D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-10.webp "ASTON MARTIN DB9 (2016) SCHÉMA DES PIÈCES DU FLACON DE RONDELLE")
-part-diagram-01-1604-20.webp "ASTON MARTIN DB9 (2016) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-30.webp "ASTON MARTIN DB9 (2016) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-01-1701-05.webp "ASTON MARTIN DB9 (2016) ASSEMBLAGE DE TOIT VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1702-05.webp "ASTON MARTIN DB9 (2016) SCHÉMA DES PIÈCES DU DÉFLECTEUR DE VENT")
-part-diagram-01-1708-05.webp "ASTON MARTIN DB9 (2016) MODULE DE COMMANDE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-01-1901-01.webp "ASTON MARTIN DB9 (2016) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
