Aston Martin DB9 (2016)

Voir tout

aston martin db9 (2016) unité principale d'infodivertissement schéma des pièces

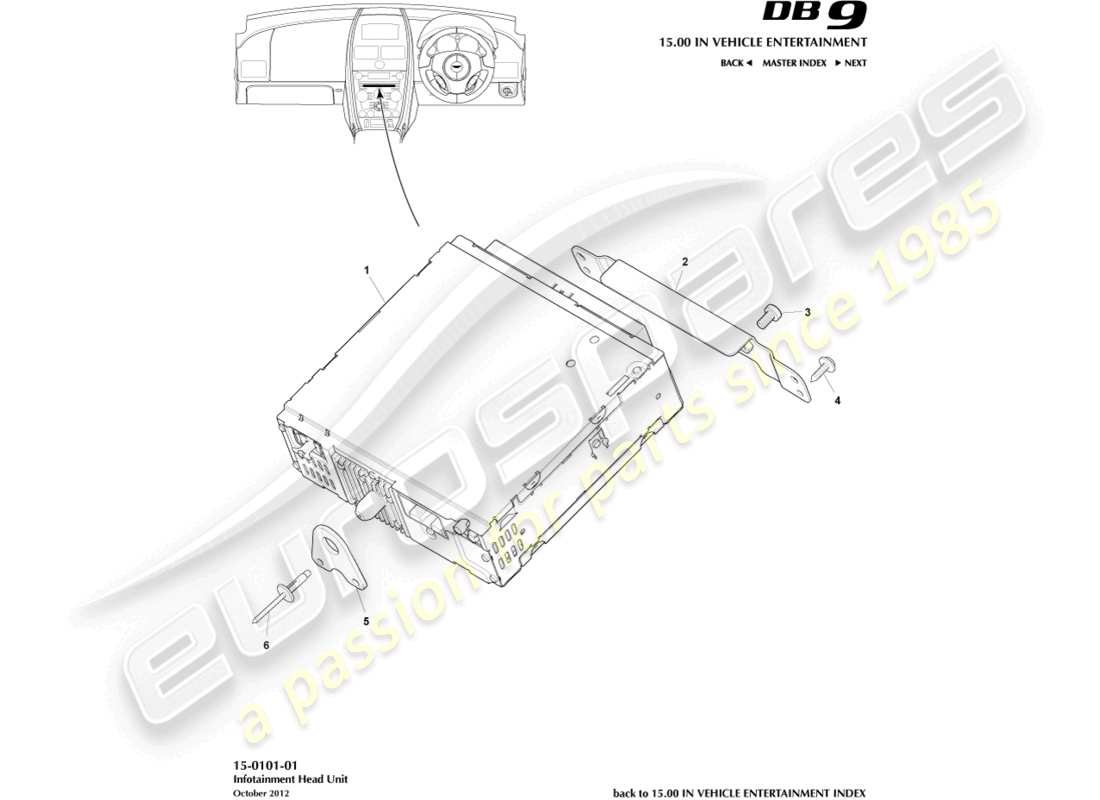

15-0101-01 - Unité principale d'infodivertissement

Aston Martin DB9 (2016) Infotainment Head Unit Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
Vous pouvez réinitialiser le diagramme en utilisant lebouton

Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous

Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.

Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous

Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.

Clé de pièce

ST

Pièce en stock

PS

Disponible en jeu de pièces

SS

Remplacement de pièce en stock

PS

Disponible en lot de pièces sur commande (sous réserve de disponibilité)

SO

Pièce disponible sur commande (sous réserve de disponibilité)

PK

Disponible dans un kit de pièces

#

Numéro d'article

Description

Prix

# 1

MPN: 9G43-37-11066

MODULE AUDIO INTÉGRÉ (IAM)

depuis £977,18

depuis £977,18

MODULE AUDIO INTÉGRÉ (IAM) Genuine Aston Martin – Nouveau (commander)

# 2

MPN: 8D33-18C830-CC

SUPPORT, IAM

depuis £7,74

depuis £7,74

SUPPORT IAM Genuine Aston Martin – Nouveau (commander)

SUPPORT IAM Genuine Aston Martin – Utilisé en stock

# 3

MPN: 702084

VIS, M5 X 12

Remplacement

Remplacement

Genuine Aston Martin (n'est plus disponible à la commande)

# 4

MPN: 705464

VIS ET Rondelle, 4.2 X 16, AUTOTARAUDEUSES

depuis £0,47

depuis £0,47

VIS 4.2 X 16 ST Genuine Aston Martin – Nouveau (commander)

# 5

MPN: 8D33-18C830-DB

SUPPORT DE SUPPORT IAM

depuis £15,65

depuis £15,65

SUPPORT DE SUPPORT IAM Genuine Aston Martin – Nouveau (commander)

# 6

MPN: 4G43-17A873-AA

RIVET, 4.8 X 12

depuis £1,07

depuis £1,07

RIVETER 4.8 X 12 Genuine Aston Martin – Nouveau (commander)
