aston martin db9 (2017) lubrification du moteur schéma des pièces

03-0200-E1 - Lubrification du moteur

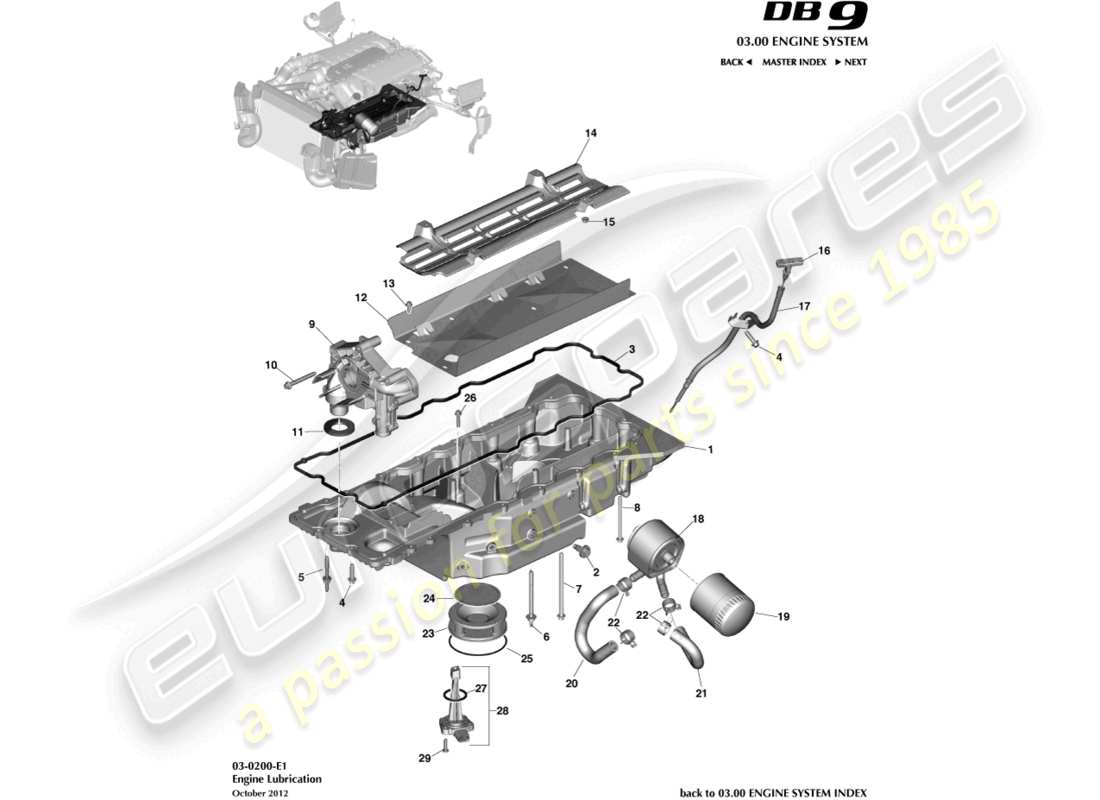

Aston Martin DB9 (2017) Engine Lubrication Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                                                #
                                                Numéro d'article
                                                Description
                                                Clé
                                                Prix
                                                # 1
                                                MPN: CD33-6675-CC
                                                ASSEMBLAGE DE CARTER D'HUILE
                                                Comprend les éléments 2 et 23-29. Consultez le bulletin de service SB-03-0371.
                                                ASSEMBLAGE DE CARTER D'HUILE Genuine Aston Martin – Nouveau (commander)
                                                # 2
                                                MPN: 4G43-04-10205
                                                BOUCHON DE VIDANGE, M12
                                                Quantité minimale de commande de 8
                                                depuis £13,65
                                                depuis £13,65
                                                BOUCHON DE VIDANGE, CARTER D'HUILE Genuine Aston Martin – Nouveau en stock
                                                # 3
                                                MPN: 04-85092
                                                JOINT DE CARTER D'HUILE
                                                depuis £73,11
                                                depuis £73,11
                                                JOINT DE CARTER D'HUILE Genuine Aston Martin – Nouveau en stock
                                                # 4
                                                MPN: 702526
                                                VIS, M8X30
                                                depuis £0,47
                                                depuis £0,47
                                                VIS, M8X30 Genuine Aston Martin – Nouveau (commander)
                                                # 5
                                                MPN: 702604
                                                GOUJON ET Rondelle, M6X20
                                                depuis £18,04
                                                depuis £18,04
                                                GOUJON&WSHR M6X20+M8X4 Genuine Aston Martin – Nouveau (commander)
                                                # 6
                                                MPN: W714403-S437
                                                GOUJON, M8X103+6X13
                                                GOUJON, M8X103+6X13 Genuine Aston Martin – Nouveau (commander)
                                                # 7
                                                MPN: W711831-S442
                                                BOULON, M8X140
                                                BOULON, M8X140 Genuine Aston Martin – Nouveau (commander)
                                                # 8
                                                MPN: W704087-S437
                                                BOULON, M8X105
                                                BOULON, M8X105 Genuine Aston Martin – Nouveau (commander)
                                                # 9
                                                MPN: 8G43-04-11112
                                                ENSEMBLE POMPE, HUILE
                                                depuis £1 521,79
                                                depuis £1 521,79
                                                SERVICE ASSY-HUILE PMP Genuine Aston Martin – Nouveau (commander)
                                                # 10
                                                MPN: 702552
                                                BOULON, M8X70
                                                depuis £0,71
                                                depuis £0,71
                                                BOULON M8 X 70 Genuine Aston Martin – Nouveau (commander)
                                                # 11
                                                MPN: 4G43-04-10196
                                                JOINT D'ÉTANCHÉITÉ, TUBE DE RAMASSAGE DE POMPE À HUILE À CARTER
                                                depuis £62,82
                                                depuis £62,82
                                                JOINT D'ÉTANCHÉITÉ, TUBE DE RAMASSAGE DE POMPE À HUILE À CARTER Genuine Aston Martin – Nouveau (commander)
                                                # 12
                                                MPN: 8D33-6686-AD
                                                DÉFLECTEUR DE CARTER D'HUILE
                                                depuis £129,31
                                                depuis £129,31
                                                DÉFLECTEUR DE CARTER D'HUILE Genuine Aston Martin – Nouveau (commander)
                                                # 13
                                                MPN: 705052
                                                VIS, M6X14
                                                depuis £8,47
                                                depuis £8,47
                                                VIS, M6X14 Genuine Aston Martin – Nouveau (commander)
                                                # 14
                                                MPN: AD23-6B660-AC
                                                PLATEAU, WINDAGE
                                                depuis £191,50
                                                depuis £191,50
                                                PLATEAU, WINDAGE Genuine Aston Martin – Nouveau (commander)
                                                # 15
                                                MPN: 703169
                                                ÉCROU, M6, BRIDE HEXAGONALE
                                                depuis £0,71
                                                depuis £0,71
                                                Cette pièce remplace le numéro de pièce 703168
                                                ÉCROU M6 BRIDE HEXAGONALE Genuine Aston Martin – Nouveau (commander)
                                                # 16
                                                MPN: 8D33-6750-CA
                                                ENSEMBLE INDICATEUR DE NIVEAU D'HUILE
                                                depuis £30,41
                                                depuis £30,41
                                                ENSEMBLE INDICATEUR DE NIVEAU D'HUILE Genuine Aston Martin – Nouveau (commander)
                                                # -
                                                -
                                                ÉTIQUETTE DE JAUGE D'HUILE MOTEUR
                                                Non illustré
                                                # 17
                                                MPN: CD33-6754-AB
                                                ENSEMBLE DE TUBES, INDICATEUR DE NIVEAU D'HUILE
                                                depuis £42,14
                                                depuis £42,14
                                                ENSEMBLE DE TUBE, INDICATEUR DE NIVEAU D'HUILE Genuine Aston Martin – Nouveau (commander)
                                                # 18
                                                MPN: CD33-6A642-AA
                                                REFROIDISSEUR D'HUILE DE MOTEUR
                                                depuis £627,21
                                                depuis £627,21
                                                REFROIDISSEUR D'HUILE DE MOTEUR Genuine Aston Martin – Nouveau (commander)
                                                # 19
                                                MPN: AG43-6714-AA-PK
                                                FILTRE À L'HUILE
                                                Paquet de 12
                                                depuis £25,82
                                                depuis £25,82
                                                FILTRE À HUILE (PK de 10) Genuine Aston Martin – Nouveau (commander)
                                                Alternative (#AG43-6714-AA) FILTRE À HUILE (simple) Genuine Aston Martin – Nouveau (commander)
                                                # 20
                                                MPN: CD33-8B451-AC
                                                ENSEMBLE DE TUYAU, SORTIE DE REFROIDISSEUR D'HUILE
                                                depuis £111,03
                                                depuis £111,03
                                                ENSEMBLE DE TUYAU, SORTIE DE REFROIDISSEUR D'HUILE Genuine Aston Martin – Nouveau (commander)
                                                # 21
                                                MPN: CD33-6N867-AA
                                                ENSEMBLE DE TUYAU, ADMISSION DE REFROIDISSEUR D'HUILE
                                                depuis £18,93
                                                depuis £18,93
                                                ENSEMBLE DE TUYAU, ADMISSION DE REFROIDISSEUR D'HUILE Genuine Aston Martin – Nouveau (commander)
                                                # 22
                                                MPN: 32-85381
                                                SERRER
                                                depuis £4,10
                                                depuis £4,10
                                                SERRER Genuine Aston Martin – Nouveau (commander)
                                                # 25
                                                MPN: CD33-6625-BA
                                                JOINT TORIQUE
                                                depuis £33,27
                                                depuis £33,27
                                                JOINT TORIQUE Genuine Aston Martin – Nouveau (commander)
                                                # 26
                                                MPN: CD33-10630C-AA
                                                BOULON, M6X30
                                                BOULON, M6X30 Genuine Aston Martin – Nouveau (commander)
                                                # 27
                                                MPN: 8W93-87030-BA
                                                JOINT, CAPTEUR DE BAS NIVEAU D'HUILE MOTEUR
                                                TOUJOURS REMPLACER. NE PAS RÉUTILISER
                                                depuis £22,68
                                                depuis £22,68
                                                JOINT TORIQUE, CAPTEUR DE BAS NIVEAU D'HUILE MOTEUR Genuine Aston Martin – Nouveau (commander)
                                                # 28
                                                MPN: 4G43-04-10972
                                                ENSEMBLE DE CAPTEUR, NIVEAU D'HUILE BAS MOTEUR
                                                depuis £60,66
                                                depuis £60,66
                                                SNSR ASSY-ENG LOWOIL Genuine Aston Martin – Nouveau (commander)
                                                # 29
                                                MPN: 699842
                                                VIS, M6X25, PAN HD
                                                VIS, M6 Genuine Aston Martin – Nouveau (commander)
