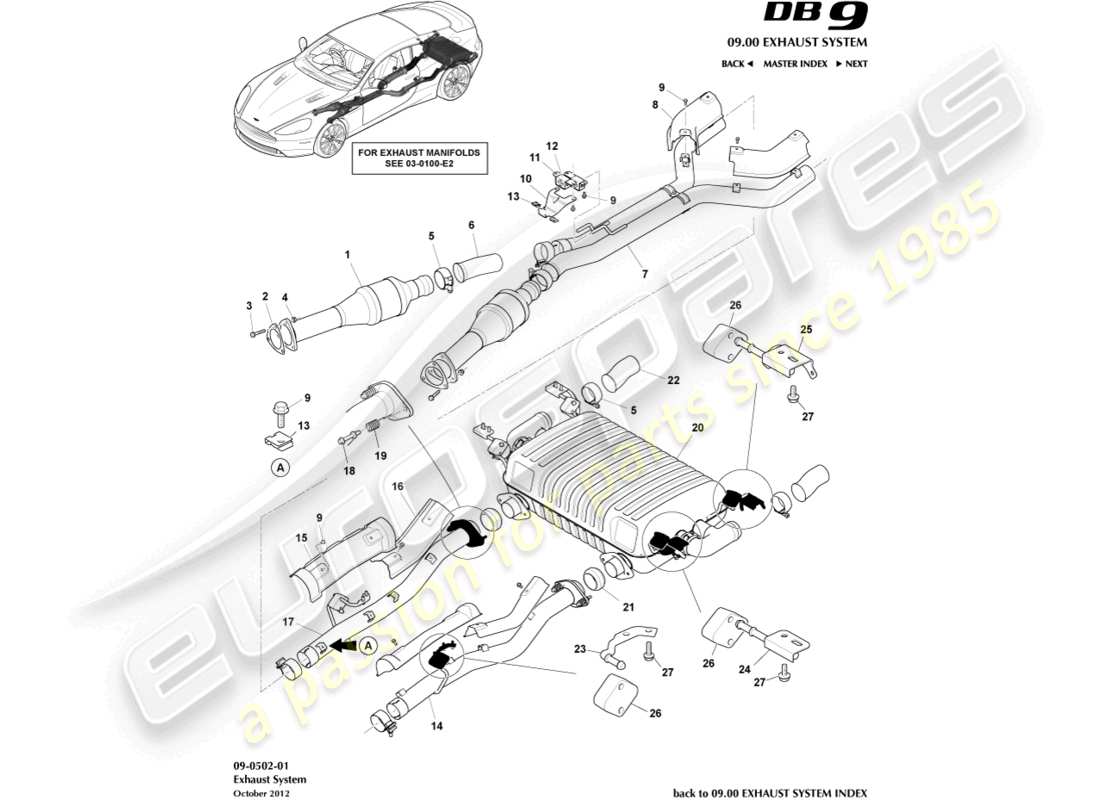

09-0502-01 - Système d'échappement
Aston Martin DB9 (2017) Exhaust System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
8G43-5E211-AD
ENSEMBLE CATALYSEUR ET TUYAU
depuis
£648,86
depuis
£648,86
#
2
MPN:
4G43-5E281-AA-PK
JOINT DE COLLECTEUR D'ÉCHAPPEMENT À CONVERTISSEUR CATALYTIQUE SOUS LE PLANCHER
Paquet de 2
Remplacement
Remplacement
#
3
MPN:
702698
BOULON, M8 X 45, TÊTE HEXAGONALE À BRIDE
depuis
£9,22
depuis
£9,22
#
4
MPN:
4G43-02738-AA-PK
ÉCROU, M8, BRIDE
Paquet de 10
depuis
£37,21
depuis
£37,21
Cette pièce remplace le numéro de pièce 4G43-02738-AA
#
5
MPN:
4G43-5221-CA
COLLIER SPHÉRIQUE DE TUYAU D'ÉCHAPPEMENT
depuis
£18,91
depuis
£18,91
Cette pièce remplace le numéro de pièce 4G43-5221-BA
#
6
MPN:
CG43-5220-FA
TUYAU, BOUT INTERMÉDIAIRE D'ÉCHAPPEMENT
depuis
£24,51
depuis
£24,51
#
7
MPN:
CG43-5220-EA
TUYAU DE CENTRE D'ÉCHAPPEMENT INTERMÉDIAIRE
Comprend une pince
depuis
£567,38
depuis
£567,38
Cette pièce remplace la référence 4G43-5220-ED que nous avons en stock.
#
8
MPN:
4G43-5G221-AA
BOUCLIER, SYSTÈME D'ÉCHAPPEMENT, AVANT
depuis
£56,69
depuis
£56,69
#
9
MPN:
703264
VIS, M6 X 14, TETE HEXAGONALE
#
10
MPN:
4G43-3962-ED
SUPPORT, SUPPORT
depuis
£7,93
depuis
£7,93
#
11
MPN:
4G43-3962-FA
SUPPORT, ISOLATEUR D'ÉCHAPPEMENT
depuis
£27,00
depuis
£27,00
#
12
MPN:
4G43-35-10025
SUPPORT EN CAOUTCHOUC D'ÉCHAPPEMENT
depuis
£4,77
depuis
£4,77
#
13
MPN:
699736
CLIP, BORD DE PANNEAU
depuis
£1,70
depuis
£1,70
#
14
MPN:
CG43-5220-BA
TUYAU D'ÉCHAPPEMENT INTERMÉDIAIRE GAUCHE
Comprend une pince
#
15
MPN:
AD43-5G221-BC
BOUCLIER, SYSTÈME D'ÉCHAPPEMENT, MILIEU
#
16
MPN:
AD43-5G221-CA
BOUCLIER, SYSTÈME D'ÉCHAPPEMENT, ARRIÈRE
depuis
£119,23
depuis
£119,23
#
17
MPN:
CG43-5220-AA
TUYAU D'ÉCHAPPEMENT INTERMÉDIAIRE DROIT
Comprend une pince
#
18
MPN:
4G43-70816-AA
BOULON, M8, JOINT SPM
depuis
£2,62
depuis
£2,62
#
19
MPN:
4G43-5F264-AA
RESSORT DE PINCE SPHÉRIQUE
depuis
£9,19
depuis
£9,19
#
20
MPN:
4G43-5230-FH
ENSEMBLE SILENCIEUX ET SOUPAPE DE DÉRIVATION
depuis
£3 517,56
depuis
£3 517,56
Cette pièce remplace la référence 4G43-5230-FC que nous avons en stock.
#
20
MPN:
8D33-5230-BF
ENSEMBLE SILENCIEUX ET SOUPAPE DE DÉRIVATION
Pack Sport
depuis
£2 926,73
depuis
£2 926,73
#
21
MPN:
4G43-17213-BA
BAGUE D'ÉTANCHÉITÉ
depuis
£33,11
depuis
£33,11
#
22
MPN:
4G43-5220-CA
TUYAU, BOUTON DE SORTIE D'ÉCHAPPEMENT
depuis
£13,14
depuis
£13,14
#
23
MPN:
4G43-5N201-DC
SUPPORT DE MONTAGE, INTERMÉDIAIRE GAUCHE
depuis
£4,32
depuis
£4,32
#
23
MPN:
4G43-5N201-EC
SUPPORT DE MONTAGE, INTERMÉDIAIRE DROIT
depuis
£4,32
depuis
£4,32
#
24
MPN:
4G43-5N201-FC
SUPPORT DE MONTAGE, SILENCIEUX, AVANT GAUCHE
depuis
£5,80
depuis
£5,80
#
24
MPN:
4G43-5N201-AC
SUPPORT DE MONTAGE, SILENCIEUX, AVANT DROIT
depuis
£5,80
depuis
£5,80
#
25
MPN:
4G43-5N201-HD
SUPPORT DE MONTAGE, SILENCIEUX, ARRIÈRE GAUCHE
depuis
£22,67
depuis
£22,67
#
25
MPN:
4G43-5N201-GD
SUPPORT DE MONTAGE, SILENCIEUX, ARRIÈRE DROIT
depuis
£10,21
depuis
£10,21
#
26
MPN:
4G43-35-10026
SUPPORT EN CAOUTCHOUC D'ÉCHAPPEMENT
depuis
£21,44
depuis
£21,44
#
27
MPN:
703121
VIS, M8 X 20, BRIDE À TÊTE SIX PANS
depuis
£0,47
depuis
£0,47
#
28
MPN:
703752
BOULON ET Rondelle, M6 X 14
depuis
£0,82
depuis
£0,82
