aston martin dbs (2007) système de freinage avant schéma des pièces

060300-C1 - Système de freinage avant

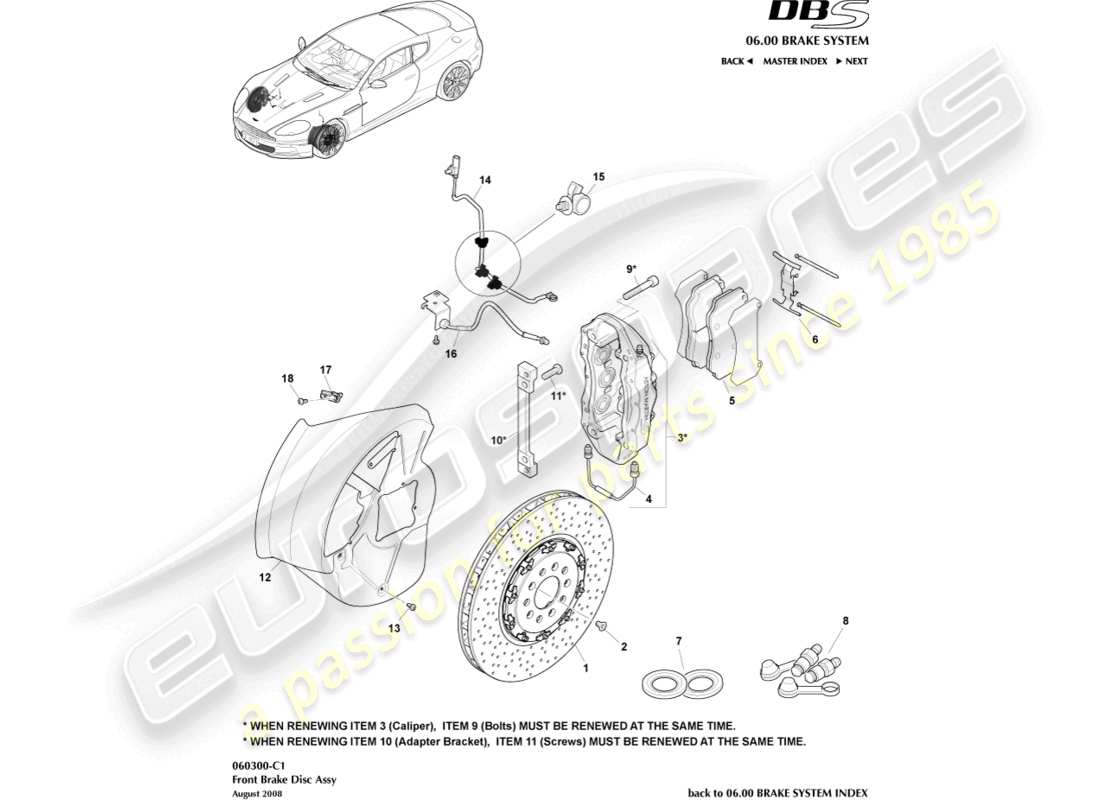

Aston Martin DBS (2007) Front Brake System Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                  #
                  Numéro d'article
                  Description
                  Clé
                  Prix
                  # 1
                  MPN: ED23-28-10107
                  DISQUE ET PLAQUETTES DE FREIN, JEU D'ESSIEU
                  Carbone Céramique
                  depuis £9 042,36
                  depuis £9 042,36
                  DISQUES ET PLAQUETTES DE FREIN, JEU D'ESSIEUX - LITÉS Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 4G43-2N389-AA
                  VIS, M8 X 14 PLATE HD CSK
                  depuis £0,47
                  depuis £0,47
                  VIS M8X14 À TETE FRAISÉE PLATE Genuine Aston Martin – Nouveau en stock
                  # 3
                  MPN: 8D33-2C462-AA
                  ETRIER, AVANT, SANS PLAQUETTES, DROIT
                  Noir, marqué DBS, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  ETRIER, AVANT, SANS PLAQUETTES, DROIT Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: 8D33-2C463-AA
                  ETRIER, AVANT, SANS PLAQUETTES, LH
                  Noir, marqué DBS, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  ETRIER, AVANT, SANS PLAQUETTES, LH Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: AD23-2C462-AA
                  ETRIER, AVANT, SANS PLAQUETTES, DROIT
                  Gris, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £783,25
                  depuis £783,25
                  ASSEMBLAGE CAL AVANT DROIT GRIS Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: AD23-2C463-AA
                  ETRIER, AVANT, SANS PLAQUETTES, LH
                  Gris, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £783,25
                  depuis £783,25
                  ASSEMBLAGE CAL AVANT GAUCHE GRIS Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: AD23-2C462-DA
                  ETRIER, AVANT, SANS PLAQUETTES, DROIT
                  Rouge, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £783,25
                  depuis £783,25
                  ASSEMBLAGE CAL AVANT ROUGE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: AD23-2C463-DA
                  ETRIER, AVANT, SANS PLAQUETTES, LH
                  Rouge, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £783,25
                  depuis £783,25
                  ASSEMBLAGE CAL AVANT GAUCHE ROUGE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: AD23-2C462-FA
                  ETRIER, AVANT, SANS PLAQUETTES, DROIT
                  Jaune, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £783,25
                  depuis £783,25
                  ASSEMBLAGE CAL AVANT DROIT JAUNE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: AD23-2C463-FA
                  ETRIER, AVANT, SANS PLAQUETTES, LH
                  Jaune, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £783,25
                  depuis £783,25
                  ASSEMBLAGE CAL AVANT GAUCHE JAUNE Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: AD23-2C462-HA
                  ETRIER, AVANT, SANS PLAQUETTES, DROIT
                  Or, LORS DU RENOUVELLEMENT DE L'ARTICLE 3 (Étrier), L'ARTICLE 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £783,25
                  depuis £783,25
                  ETRIER, AVANT, SANS PLAQUETTES, DROIT Genuine Aston Martin – Nouveau (commander)
                  # 3
                  MPN: AD23-2C463-HA
                  ETRIER, AVANT, SANS PLAQUETTES, LH
                  Or, LORS DU RENOUVELLEMENT DE L'ARTICLE 3 (Étrier), L'ARTICLE 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £783,25
                  depuis £783,25
                  ETRIER, AVANT, SANS PLAQUETTES, LH Genuine Aston Martin – Nouveau (commander)
                  # 5
                  MPN: 8D33-2D007-BA
                  KIT DE PLAQUETTES DE FREIN, AVANT
                  Sans lit
                  Remplacement
                  Remplacement
                  Genuine Aston Martin (n'est plus disponible à la commande)
                  # 6
                  MPN: 8D33-2C588-AA
                  KIT, RESSORT DE PLAQUETTE ET GOUPILLE, AVANT
                  par étrier
                  depuis £49,82
                  depuis £49,82
                  KIT, RESSORT DE PLAQUETTE ET GOUPILLE Genuine Aston Martin – Nouveau (commander)
                  # 7
                  MPN: 8D33-32180-AA
                  KIT, BOTTE-POUSSIÈRE, AVANT
                  par étrier
                  depuis £37,48
                  depuis £37,48
                  KIT, BOTTE-POUSSIÈRE, AVANT Genuine Aston Martin – Nouveau (commander)
                  # 8
                  MPN: 4G43-2C563-AA
                  KIT, VIS DE PURGE
                  par étrier
                  depuis £10,30
                  depuis £10,30
                  KIT, VIS DE PURGE Genuine Aston Martin – Nouveau (commander)
                  # -
                  -
                  CAPUCHON, VIS DE PURGE
                  par étrier
                  # 9
                  MPN: 8D33-CD60-AA
                  BOULON DE SUPPORT D'ADAPTATEUR À ÉTRIER
                  Remplacez toujours, ne réutilisez jamais
                  depuis £5,70
                  depuis £5,70
                  SUPPORT D'ADAPTATION AVANT SCW CLP Genuine Aston Martin – Nouveau (commander)
                  # 10
                  MPN: ED23-2D204-AB
                  SUPPORT D'ADAPTATEUR D'ÉTRIER DE FREIN
                  LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 10 (Support d'adaptateur), L'ÉLÉMENT 11 (Vis) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
                  depuis £559,68
                  depuis £559,68
                  SUPPORT ADAPTATEUR Genuine Aston Martin – Nouveau (commander)
                  # 11
                  MPN: 8D33-YA64-AA
                  VIS, SUPPORT D'ADAPTATION À FUSÉE
                  Remplacez toujours, ne réutilisez jamais
                  depuis £5,55
                  depuis £5,55
                  Adaptateur de frein avant SCW KNUC Genuine Aston Martin – Nouveau (commander)
                  # 12
                  MPN: 8D33-2K004-AC
                  BOUCLIER DISQUE DE FREIN AVANT, DROIT
                  depuis £115,72
                  depuis £115,72
                  BOUCLIER, DISQUE DE FREIN AVANT, DROIT Genuine Aston Martin – Nouveau (commander)
                  # 12
                  MPN: 8D33-2K005-AC
                  BOUCLIER DISQUE DE FREIN AVANT, LH
                  depuis £115,72
                  depuis £115,72
                  BOUCLIER, DISQUE DE FREIN AVANT, LH Genuine Aston Martin – Nouveau (commander)
                  # 13
                  MPN: 4G43-13D026-AA
                  M6 ENTRAÎNEMENT DE LOBES PAN HD
                  depuis £0,47
                  depuis £0,47
                  VIS M6 X 1.0 X 14 Genuine Aston Martin – Nouveau (commander)
                  # 14
                  MPN: 8D33-2L507-AA
                  FIL D'USURE DE PLAQUETTE, AVANT
                  depuis £40,69
                  depuis £40,69
                  USURE DES PLAQUETTES PLOMB AVANT Genuine Aston Martin – Nouveau (commander)
                  # 15
                  MPN: 4G43-65-10059
                  CLIP FIRTREE, FIXATION DE FIL D'USURE DE TAMPON
                  depuis £0,47
                  depuis £0,47
                  CLIP DE SAPIN Genuine Aston Martin – Nouveau (commander)
                  # 16
                  MPN: 4G43-2078-BD
                  ENSEMBLE DE TUYAU, FREIN AVANT, DROIT
                  depuis £254,47
                  depuis £254,47
                  ENSEMBLE DE TUYAUX FREIN DE ROUE AVANT Genuine Aston Martin – Nouveau (commander)
                  # 16
                  MPN: 4G43-2078-AD
                  ENSEMBLE DE TUYAU, FREIN AVANT, LH
                  depuis £139,96
                  depuis £139,96
                  ENSEMBLE DE TUYAUX FREIN DE ROUE AVANT Genuine Aston Martin – Nouveau (commander)
                  ENSEMBLE DE TUYAUX FREIN DE ROUE AVANT Genuine Aston Martin – Utilisé en stock
                  # 17
                  MPN: 4G43-90-10039
                  CAPTEUR, COMMANDE ANTIBLOCAGE
                  depuis £54,53
                  depuis £54,53
                  CAPTEUR-ABS Genuine Aston Martin – Nouveau (commander)
                  CAPTEUR-ABS Genuine Aston Martin – Utilisé en stock
                  # 18
                  MPN: 4G43-13D026-BA
                  M6 ENTRAÎNEMENT DE LOBES PAN HD
                  depuis £0,73
                  depuis £0,73
                  VIS M5 Genuine Aston Martin – Nouveau (commander)
