aston martin dbs (2008) capot et montage schéma des pièces

010205-B1 - Capot et montage

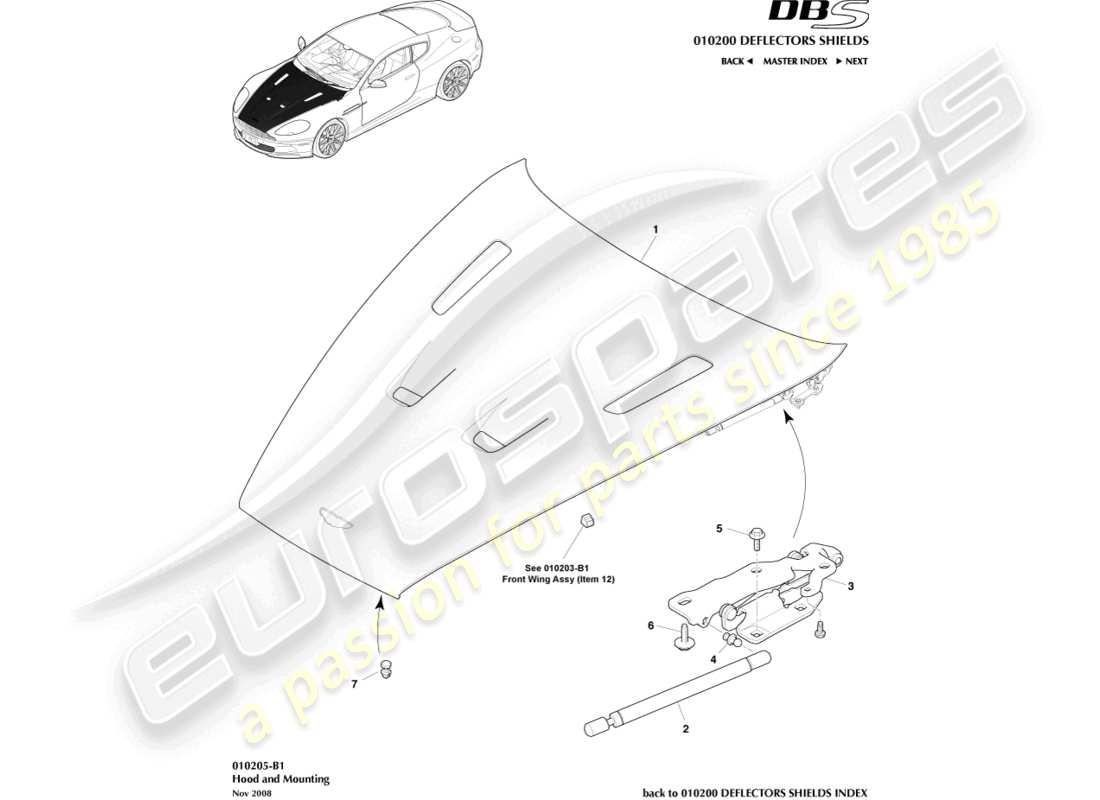

Aston Martin DBS (2008) Bonnet and Mounting Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                  #
                  Numéro d'article
                  Description
                  Clé
                  Prix
                  # -
                  MPN: 8D33-16612-AF
                  ENSEMBLE DE CAPOT
                  Remplacement
                  Remplacement
                  Genuine Aston Martin (n'est plus disponible à la commande)
                  # 1
                  MPN: 8D33-16615-AE
                  PANNEAU EXTÉRIEUR DE CAPOT
                  PANNEAU EXTÉRIEUR DE CAPOT Genuine Aston Martin – Nouveau (commander)
                  # 2
                  MPN: 4G43-16C826-AB
                  ASSEMBLAGE DE RESSORT À GAZ
                  depuis £16,57
                  depuis £16,57
                  ASSEMBLAGE DE RESSORT À GAZ Genuine Aston Martin – Nouveau en stock
                  ASSEMBLAGE DE RESSORT À GAZ Genuine Aston Martin – Utilisé en stock
                  # 3
                  MPN: 4G43-64-10917
                  ENSEMBLE DE CHARNIÈRE, LH
                  depuis £29,60
                  depuis £29,60
                  ENSEMBLE DE CHARNIÈRE, LH Genuine Aston Martin – Nouveau (commander)
                  ENSEMBLE DE CHARNIÈRE, LH Genuine Aston Martin – Utilisé en stock
                  # 3
                  MPN: 4G43-64-10916
                  ENSEMBLE DE CHARNIÈRE, DROIT
                  depuis £29,60
                  depuis £29,60
                  ENSEMBLE DE CHARNIÈRE, DROIT Genuine Aston Martin – Nouveau (commander)
                  ENSEMBLE DE CHARNIÈRE, DROIT Genuine Aston Martin – Utilisé en stock
                  # 4
                  MPN: 1R12-640101-AA
                  GOUJON À BILLE
                  depuis £3,28
                  depuis £3,28
                  GOUJON À BILLE Genuine Aston Martin – Nouveau (commander)
                  # 5
                  MPN: 703121
                  VIS, FLG, M8 X 20
                  depuis £0,47
                  depuis £0,47
                  VIS M8X20 À BRIDE HEXAGONALE Genuine Aston Martin – Nouveau (commander)
                  # 6
                  MPN: 703139
                  VIS ET Rondelle, M8 X 20
                  depuis £1,90
                  depuis £1,90
                  VIS/ Rondelle M8X20 Genuine Aston Martin – Nouveau (commander)
                  # 7
                  MPN: 4G43-16K808-AA
                  ENSEMBLE DE SUPPORT, PARE-CHOCS DE CAPOT
                  ENSEMBLE TAMPON BUTÉE DE TONNEAU Genuine Aston Martin – Nouveau (commander)
