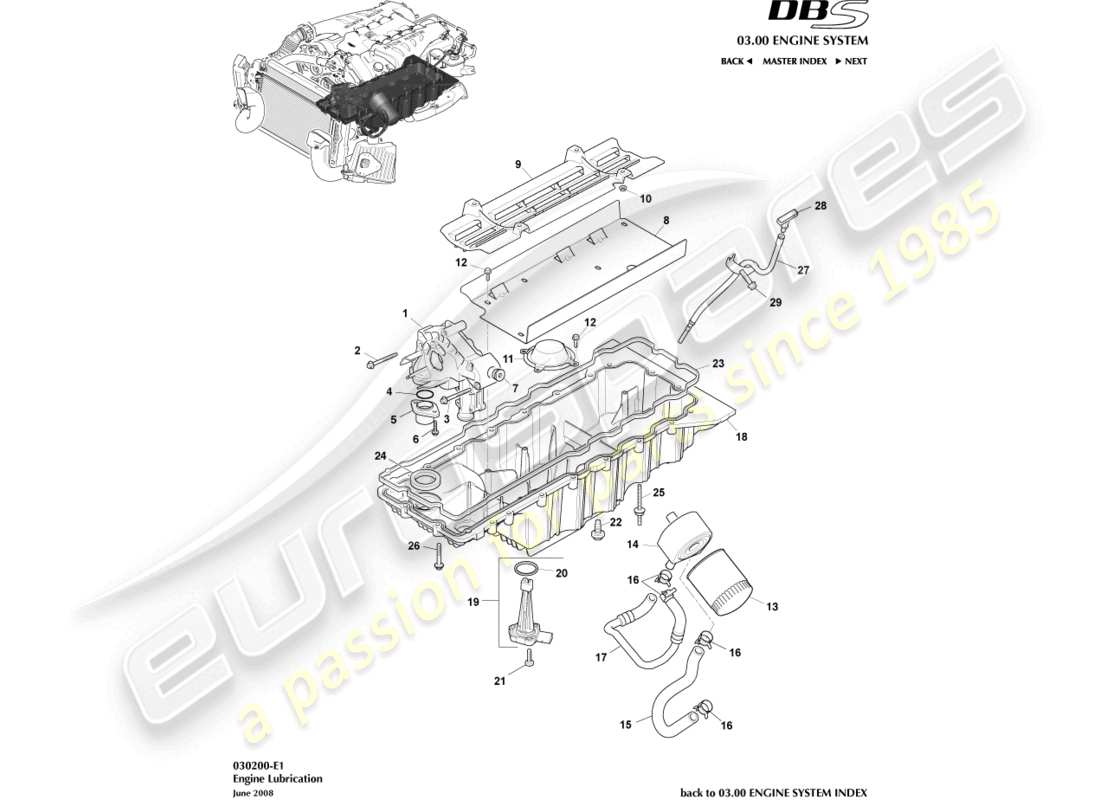

030200-E1 - Lubrification du moteur
Aston Martin DBS (2009) Engine Lubrication Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
8G43-04-11112
POMPE, HUILE MOTEUR
depuis
£1 484,68
depuis
£1 484,68
#
2
MPN:
702552
BOULON, M8X70
depuis
£0,68
depuis
£0,68
#
3
MPN:
703701
BOULON, FLG, M6X70
#
4
MPN:
1R12-04-10351
JOINT TORIQUE, DIAMÈTRE 35X2.62
depuis
£5,60
depuis
£5,60
#
5
MPN:
4G4E-6617-AA
ENSEMBLE DE TUBES
depuis
£103,38
depuis
£103,38
#
6
MPN:
702603
VIS, FLG, M6X22, TUBE D'HUILE
depuis
£0,47
depuis
£0,47
#
7
MPN:
1RE-6C604-AC
BOUCHON POMPE A HUILE
#
-
-
RESSORT DE SOUPAPE DE DECHARGE DE POMPE A HUILE
#
-
-
PISTON, SOUPAPE DE SÛRETÉ DE POMPE À HUILE
#
8
MPN:
8D33-6686-AD
DÉFLECTEUR DE CARTER D'HUILE
depuis
£126,15
depuis
£126,15
#
9
MPN:
4G4E-6B660-BA
DÉFLECTEUR, PLATEAU DE VENTILATION
depuis
£165,87
depuis
£165,87
#
10
MPN:
703168
ÉCROU, FLG, M6
Remplacement
Remplacement
#
11
MPN:
4G4E-6622-BA
ENSEMBLE ÉCRAN ET COUVERCLE, POMPE À HUILE
depuis
£109,47
depuis
£109,47
#
12
MPN:
702601
BOULON, FLG, M6X18.5
depuis
£0,47
depuis
£0,47
#
13
MPN:
AG43-6714-AA-PK
FILTRE À L'HUILE
Paquet de 12
depuis
£25,18
depuis
£25,18
#
14
MPN:
8G43-6A642-BA
ENSEMBLE DE REFROIDISSEUR, HUILE MOTEUR
#
-
-
INSERT DE BOULON, REFROIDISSEUR D'HUILE
#
15
MPN:
4G4E-8B451-BA
tuyau
depuis
£42,96
depuis
£42,96
#
16
MPN:
702858
SERRER
depuis
£2,14
depuis
£2,14
#
17
MPN:
4G4E-6N867-BB
ENSEMBLE DE TUBES ET TUYAUX
depuis
£37,89
depuis
£37,89
#
18
MPN:
8D33-6675-DA
CARTER D'HUILE
Comprend les éléments 19 et 22
depuis
£1 824,74
depuis
£1 824,74
#
19
MPN:
4G43-04-10972
ENSEMBLE DE CAPTEUR, BAS BAS D'HUILE MOTEUR
depuis
£59,17
depuis
£59,17
#
20
MPN:
8W93-87030-BA
JOINT, CAPTEUR DE BAS NIVEAU D'HUILE MOTEUR
TOUJOURS REMPLACER. NE PAS RÉUTILISER
depuis
£22,68
depuis
£22,68
#
21
MPN:
700607
VIS M6X20 HEX FLG HD
depuis
£0,47
depuis
£0,47
#
22
MPN:
4G43-04-10205
BOUCHON DE VIDANGE, M12
Quantité minimale de commande de 8
depuis
£13,32
depuis
£13,32
#
23
MPN:
04-85092
JOINT DE CARTER D'HUILE
depuis
£64,31
depuis
£64,31
#
24
MPN:
4G4E-6A731-AA
JOINT D'ÉTANCHÉITÉ, TUBE DE RAMASSAGE DE POMPE À HUILE
#
25
MPN:
702604
GOUJON ET Rondelle
depuis
£18,04
depuis
£18,04
#
26
MPN:
702853
BOULON, M8X47.5
Remplacement
Remplacement
#
27
MPN:
4G4E-6754-AD
ENSEMBLE DE TUBES, INDICATEUR DE NIVEAU D'HUILE
depuis
£36,01
depuis
£36,01
#
28
MPN:
8D33-6750-CA
JAUGE
depuis
£29,67
depuis
£29,67
#
-
-
ÉTIQUETTE DE JAUGE D'HUILE MOTEUR
Non illustré
#
29
MPN:
701745
BOULON, M8 TÊTE À BRIDE, TUBE DE BAGUETTE D'IMMERSION
depuis
£0,47
depuis
£0,47
