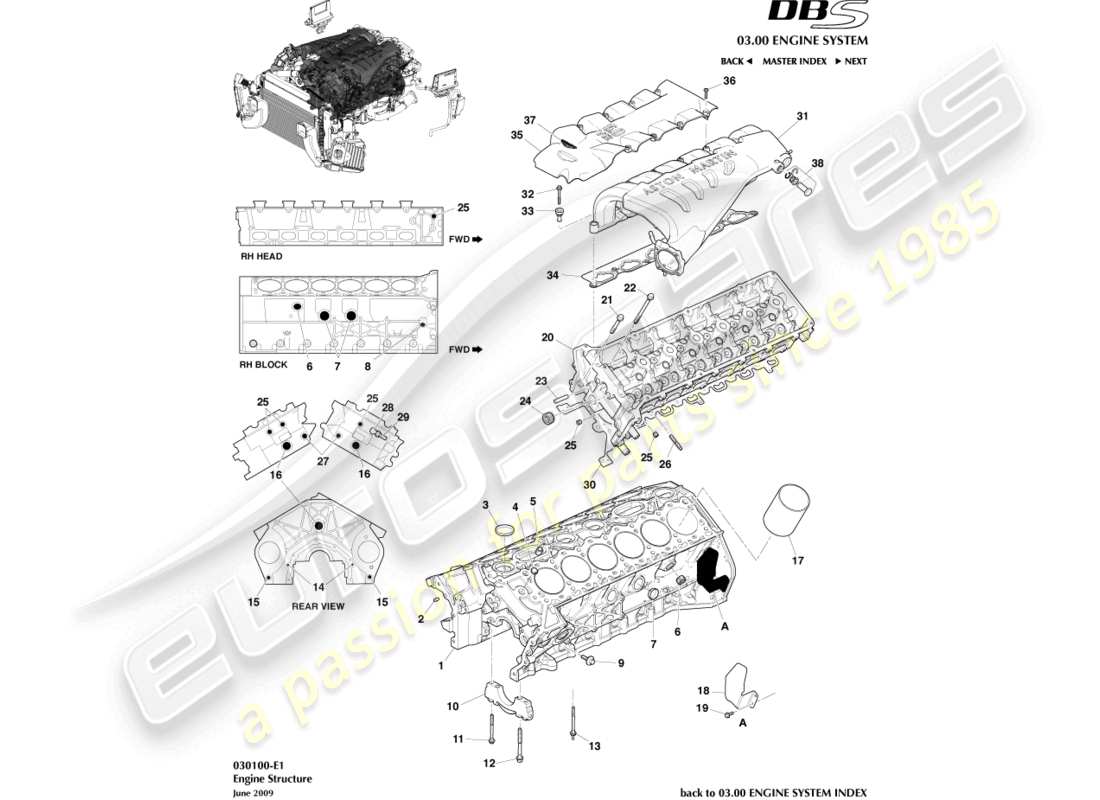

030100-E1 - Structure du moteur
Aston Martin DBS (2010) Engine Structure Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
-
MPN:
8D33-6007-AA
ENSEMBLE MOTEUR, 6.0L V12, NOUVEAU
Jusqu'à 11MY
#
-
MPN:
091769
ENSEMBLE MOTEUR, 6.0L V12, RÉNOVÉ
Jusqu'à 11MY
#
-
MPN:
BD33-6007-AA
ENSEMBLE MOTEUR, 6.0L V12, NOUVEAU
À partir de 11MY
#
1
MPN:
AD43-6010-AA
ENSEMBLE BLOC-CYLINDRES
depuis
£9 197,60
depuis
£9 197,60
#
2
MPN:
01-84995
PIN, 8.0 X 18.0 CHEVILLE
depuis
£0,66
depuis
£0,66
#
3
MPN:
01-85000
BOUCHON, 52.6 DIA TASSE
depuis
£9,54
depuis
£9,54
#
4
MPN:
01-85001
BOUCHON, 19.35 DIA EXP TASSE
depuis
£4,49
depuis
£4,49
#
5
MPN:
01-84994
BROCHE, 16 X 19 CHEVILLE CREUSE
depuis
£0,51
depuis
£0,51
#
6
MPN:
703705
FICHE 3/4-14 PTF INT HEX
depuis
£4,50
depuis
£4,50
#
7
MPN:
01-84997
BOUCHON 1.26 TASSE (32MM)
depuis
£2,94
depuis
£2,94
#
8
MPN:
703705
BRANCHEZ, 1/4 ? - 18 X 10.8
depuis
£4,50
depuis
£4,50
#
9
MPN:
4G43-01-10819
BOULON DE CHAPEAU DE ROULEMENT PRINCIPAL DE VILEBREQUIN, (CÔTÉ)
depuis
£22,29
depuis
£22,29
#
10
MPN:
1R12-01-10678
CHAPEAU DE ROULEMENT PRINCIPAL DE VILEBREQUIN
depuis
£50,72
depuis
£50,72
#
11
MPN:
4G43-01-10203
BOULON DE CHAPEAU DE ROULEMENT PRINCIPAL DE VILEBREQUIN
depuis
£8,82
depuis
£8,82
#
12
MPN:
4G43-01-10202
BOULON DE CHAPEAU DE ROULEMENT PRINCIPAL DE VILEBREQUIN
depuis
£3,64
depuis
£3,64
#
13
MPN:
01-85133
BOULON, CHAPEAU DE ROULEMENT PRINCIPAL EXTÉRIEUR
depuis
£16,36
depuis
£16,36
#
14
MPN:
W701500-S300
GOUPILLE, M6 X 16 TÊTE DE CHANFREIN DE GOUPILLE
#
15
MPN:
699134
GOUJON
depuis
£10,55
depuis
£10,55
#
16
MPN:
703705
FICHE 3/4-14 PTF INT HEX
depuis
£4,50
depuis
£4,50
#
17
MPN:
7G43-6055-AA
MANCHON D'ALÉSAGE DE CYLINDRE
depuis
£35,39
depuis
£35,39
#
18
MPN:
8G43-6K342-BB
BOUCLIER THERMIQUE, CAPTEUR DE DISTRIBUTION DE VILEBREQUIN
depuis
£28,51
depuis
£28,51
#
19
MPN:
700606
VIS M6X12 FLG HD
depuis
£0,47
depuis
£0,47
#
20
MPN:
8D33-6M099-AA
CULASSE ENSEMBLE LH (INC. SOUPAPES/RÉGLAGES/RESSORTS, ETC, MOINS CAMES, ETC)
#
20
MPN:
8D33-6F093-AA
CULASSE ASSY RH (INC. SOUPAPES/AJUSTEURS/RESSORTS, ETC, MOINS CAMES, ETC)
#
21
MPN:
06-85052
BOULON, FLG, M8 X 32
#
22
MPN:
06-86044
BOULON, FLG, M10 X 151.5 CULASSE À BLOCER
depuis
£11,88
depuis
£11,88
#
23
MPN:
01-84996
Code : 10 X 49.25
depuis
£1,56
depuis
£1,56
#
24
MPN:
06-85032
PRISE
depuis
£14,14
depuis
£14,14
#
25
MPN:
01-84999
FICHE 1/4-18X10.8 SALUT
#
26
MPN:
703704
GOUJON, M8
depuis
£6,12
depuis
£6,12
#
27
MPN:
06-85031
BRANCHEZ, 3/8 ? - 18 TÊTE À Douille
#
28
MPN:
1R1E-9B339-AB
ADAPTATEUR, TRANSMETTEUR DE PRESSION D'HUILE
#
29
MPN:
1R12-39-10532
ENSEMBLE COMMUTATEUR, PRESSION D'HUILE
depuis
£5,06
depuis
£5,06
#
30
MPN:
1R12-06-10469
JOINT DE CULASSE, LH
Remplacement
Remplacement
#
30
MPN:
1R12-06-10468
JOINT DE CULASSE, DROIT
Remplacement
Remplacement
#
31
MPN:
8D33-9424-DB
ADMISSION, ENSEMBLE COLLECTEUR LHS
#
31
MPN:
AD23-9424-BA
ADMISSION, ENSEMBLE COLLECTEUR LHS
10MY
depuis
£1 054,12
depuis
£1 054,12
#
31
MPN:
8D33-9424-CB
ADMISSION, ENSEMBLE COLLECTEUR RHS
#
31
MPN:
AD23-9424-AA
ADMISSION, ENSEMBLE COLLECTEUR RHS
10MY
depuis
£1 054,12
depuis
£1 054,12
#
32
MPN:
702852
BOULON, FLG, M6 X 53
depuis
£8,10
depuis
£8,10
#
33
MPN:
4G43-08-10002
ISOLATEUR, ADMISSION, COLLECTEUR
depuis
£16,65
depuis
£16,65
#
34
MPN:
1R12-08-10077-PK
JOINT DE COLLECTEUR D'ADMISSION A CULASSE
depuis
£164,10
depuis
£164,10
Cette pièce remplace le numéro de pièce 1R13-08-10077-PK
#
35
MPN:
8D33-9J444-AD
SUPPORT, ADMISSION, COLLECTEUR
depuis
£5 563,80
depuis
£5 563,80
#
36
MPN:
702847
VIS, M6 X 25 TÊTE CYLINDRIQUE
depuis
£0,81
depuis
£0,81
#
37
MPN:
8D33-001B46-BB
ASSEMBLAGE D'INSIGNES, SUPPORT
depuis
£70,99
depuis
£70,99
#
38
MPN:
705136
ENSEMBLE DE CARTOUCHE
Remplacement
Remplacement
-part-diagram-030200-e1.webp "ASTON MARTIN DBS (2010) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-e1.webp "ASTON MARTIN DBS (2010) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-s1.webp "ASTON MARTIN DBS (2010) REFROIDISSEMENT DU MOTEUR (AJUSTEMENT EN LIGNE) SCHÉMA DES PIÈCES")
-part-diagram-030304.webp "ASTON MARTIN DBS (2010) TUYAUX ET RÉSERVOIR DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-030400-e1.webp "ASTON MARTIN DBS (2010) CHARGEMENT ET CONTRÔLE DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-030500-e1.webp "ASTON MARTIN DBS (2010) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-030600-e1.webp "ASTON MARTIN DBS (2010) DÉMARREUR, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-030600-e2.webp "ASTON MARTIN DBS (2010) DÉMARREUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-030700-e1.webp "ASTON MARTIN DBS (2010) SCHÉMA DES PIÈCES D'ALLUMAGE")
-part-diagram-030800-e1.webp "ASTON MARTIN DBS (2010) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-030900-e1.webp "ASTON MARTIN DBS (2010) TRAIN DE SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-031000-e1.webp "ASTON MARTIN DBS (2010) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-031100-e1.webp "ASTON MARTIN DBS (2010) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-031200-s1.webp "ASTON MARTIN DBS (2010) CHARGEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-031300.webp "ASTON MARTIN DBS (2010) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-031400-e1.webp "ASTON MARTIN DBS (2010) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-031401-d1.webp "ASTON MARTIN DBS (2010) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-031403-d1.webp "ASTON MARTIN DBS (2010) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031800.webp "ASTON MARTIN DBS (2010) CONTRÔLE DE L'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-031904.webp "ASTON MARTIN DBS (2010) CONTACTEUR DE PÉDALE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-040100-c1.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-040105-c1.webp "ASTON MARTIN DBS (2010) BARRE STABILISATRICE AVANT SCHÉMA DES PIÈCES")
-part-diagram-040200-c1.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040205-c1.webp "ASTON MARTIN DBS (2010) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040300-c1.webp "ASTON MARTIN DBS (2010) RESSORT ET AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-040300-c2.webp "ASTON MARTIN DBS (2010) RESSORT ET AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040304-c1.webp "ASTON MARTIN DBS (2010) COMMANDES D'AMORTISSEMENT DES AMORTISSEURS SCHÉMA DES PIÈCES")
-part-diagram-040304-d1.webp "ASTON MARTIN DBS (2010) MODULE D'AMORTISSEMENT ACTIF SCHÉMA DES PIÈCES")
-part-diagram-040400-c1.webp "ASTON MARTIN DBS (2010) ROUES ET PNEUS AVANT SCHÉMA DES PIÈCES")
-part-diagram-040400-c2.webp "ASTON MARTIN DBS (2010) ROUES ET PNEUS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-050100-w1.webp "ASTON MARTIN DBS (2010) ENSEMBLE D'ARBRE DE TRANSMISSION, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-050100-w2.webp "ASTON MARTIN DBS (2010) ENSEMBLE D'ARBRE DE TRANSMISSION, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-050500-w1.webp "ASTON MARTIN DBS (2010) ENSEMBLE DEMI-ARBRE ARRIÈRE, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-050500-w2.webp "ASTON MARTIN DBS (2010) ENSEMBLE DEMI-ARBRE ARRIÈRE, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-060300-c1.webp "ASTON MARTIN DBS (2010) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-060400-c1.webp "ASTON MARTIN DBS (2010) SYSTÈME DE FREINAGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060500-c2.webp "ASTON MARTIN DBS (2010) FREIN DE STATIONNEMENT, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-060500-c3.webp "ASTON MARTIN DBS (2010) FREIN DE STATIONNEMENT, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060600.webp "ASTON MARTIN DBS (2010) ENSEMBLE D'ACTIONNEUR DE FREIN, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-060600-c3.webp "ASTON MARTIN DBS (2010) ENSEMBLE D'ACTIONNEUR DE FREIN, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-060603-c1.webp "ASTON MARTIN DBS (2010) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-060603-c2.webp "ASTON MARTIN DBS (2010) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060604.webp "ASTON MARTIN DBS (2010) COMMUTATEUR DE FEU STOP SCHÉMA DES PIÈCES")
-part-diagram-060700.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE FREIN ASSISTÉ SCHÉMA DES PIÈCES")
-part-diagram-060900.webp "ASTON MARTIN DBS (2010) MODULE ANTIBLOCAGE SCHÉMA DES PIÈCES")
-part-diagram-060901-c1.webp "ASTON MARTIN DBS (2010) CAPTEUR ANTIBLOCAGE ET DE PATINAGE DES ROUES SCHÉMA DES PIÈCES")
-part-diagram-070100-p1.webp "ASTON MARTIN DBS (2010) BOÎTE-PONT, DIAGRAMME DE PIÈCES AUTOMOBILES")
-part-diagram-070100-p2.webp "ASTON MARTIN DBS (2010) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-070200-p1.webp "ASTON MARTIN DBS (2010) REFROIDISSEMENT DE LA BOÎTE-PONT, AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-070200-r1.webp "ASTON MARTIN DBS (2010) REFROIDISSEMENT DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-070200-r2.webp "ASTON MARTIN DBS (2010) REFROIDISSEMENT DE LA BOÎTE-PONT, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-070300-r1.webp "ASTON MARTIN DBS (2010) BOÎTE-PONT, MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-070502.webp "ASTON MARTIN DBS (2010) LEVIER DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070502-d1.webp "ASTON MARTIN DBS (2010) COMMUTATEURS DE BOÎTE-PONT SCHÉMA DES PIÈCES")
-part-diagram-070600-r1.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE LEVIER DE VITESSES, MANUEL SCHÉMA DES PIÈCES")
-part-diagram-080000-r1.webp "ASTON MARTIN DBS (2010) SYSTÈME D'EMBRAYAGE, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-080000-r2.webp "ASTON MARTIN DBS (2010) SYSTÈME D'EMBRAYAGE, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-090000-s1.webp "ASTON MARTIN DBS (2010) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-090400-s1.webp "ASTON MARTIN DBS (2010) SOUS-SYSTÈME DE BOUCLIER THERMIQUE SCHÉMA DES PIÈCES")
-part-diagram-100100-s1.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE RÉSERVOIR DE CARBURANT, À 08MY SCHÉMA DES PIÈCES")
-part-diagram-100100-s2.webp "ASTON MARTIN DBS (2010) ENSEMBLE RÉSERVOIR DE CARBURANT, 08MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-100103-s1.webp "ASTON MARTIN DBS (2010) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100104-s1.webp "ASTON MARTIN DBS (2010) BOUCHON ET TUYAU DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-100104-s2.webp "ASTON MARTIN DBS (2010) BOUCHON ET TUYAU DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-100106-s1.webp "ASTON MARTIN DBS (2010) MODULES DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-110200-c1.webp "ASTON MARTIN DBS (2010) DIRECTION ASSISTÉE, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-110200-c2.webp "ASTON MARTIN DBS (2010) DIRECTION ASSISTÉE, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-110203-c1.webp "ASTON MARTIN DBS (2010) REFROIDISSEUR, TUYAUX ET RÉSERVOIR, LHD SCHÉMA DES PIÈCES")
-part-diagram-110203-c2.webp "ASTON MARTIN DBS (2010) REFROIDISSEUR, TUYAUX ET RÉSERVOIR, RHD SCHÉMA DES PIÈCES")
-part-diagram-110401-c2.webp "ASTON MARTIN DBS (2010) ASSEMBLAGE DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-110600.webp "ASTON MARTIN DBS (2010) SCHÉMA DES PIÈCES DE L'ENSEMBLE VOLANT")
-part-diagram-110602.webp "ASTON MARTIN DBS (2010) COMMUTATEUR DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-120101.webp "ASTON MARTIN DBS (2010) CONDUITS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120102.webp "ASTON MARTIN DBS (2010) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120103-b1.webp "ASTON MARTIN DBS (2010) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120300-s1.webp "ASTON MARTIN DBS (2010) ÉVAPORATEUR ET CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-120305.webp "ASTON MARTIN DBS (2010) LIGNES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-120400.webp "ASTON MARTIN DBS (2010) CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-130101.webp "ASTON MARTIN DBS (2010) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-130600-d1.webp "ASTON MARTIN DBS (2010) SYSTÈME DE KLAXON SCHÉMA DES PIÈCES")
-part-diagram-131301.webp "ASTON MARTIN DBS (2010) CAPTEURS D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-140101.webp "ASTON MARTIN DBS (2010) INTERRUPTEUR D'ARRÊT DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d1.webp "ASTON MARTIN DBS (2010) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d3.webp "ASTON MARTIN DBS (2010) KIT DE CONDITIONNEUR DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140102-b1.webp "ASTON MARTIN DBS (2010) SUPPORTS DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140103.webp "ASTON MARTIN DBS (2010) CÂBLES DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-150103-d1.webp "ASTON MARTIN DBS (2010) AMPLIFICATEURS SCHÉMA DES PIÈCES")
-part-diagram-150103-d3.webp "ASTON MARTIN DBS (2010) AMPLIFICATEURS HAUT DE GAMME, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-150103-d4.webp "ASTON MARTIN DBS (2010) AMPLIFICATEURS HAUT DE GAMME, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-150104-d1.webp "ASTON MARTIN DBS (2010) COLONNE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-150108-d1.webp "ASTON MARTIN DBS (2010) LECTEUR MULTIMÉDIA SCHÉMA DES PIÈCES")
-part-diagram-150108-d2.webp "ASTON MARTIN DBS (2010) MP3 MÉDIAS SCHÉMA DES PIÈCES")
-part-diagram-150204-d1.webp "ASTON MARTIN DBS (2010) ANTENNE SDARS SCHÉMA DES PIÈCES")
-part-diagram-150204-d2.webp "ASTON MARTIN DBS (2010) PLAQUE D'OBTURATION NON SDARS SCHÉMA DES PIÈCES")
-part-diagram-150204-d3.webp "ASTON MARTIN DBS (2010) ANTENNE ÉLECTRONIQUE, PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-150301-d1.webp "ASTON MARTIN DBS (2010) HAUT-PARLEUR, BASE SCHÉMA DES PIÈCES")
-part-diagram-150301-d2.webp "ASTON MARTIN DBS (2010) HAUT-PARLEUR, SCHÉMA DES PIÈCES PREMIUM")
-part-diagram-160000-c1.webp "ASTON MARTIN DBS (2010) DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-160200.webp "ASTON MARTIN DBS (2010) TUYAU À VIDE SCHÉMA DES PIÈCES")
-part-diagram-170101.webp "ASTON MARTIN DBS (2010) PHARES SCHÉMA DES PIÈCES")
-part-diagram-170102-d1.webp "ASTON MARTIN DBS (2010) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-170105-d1.webp "ASTON MARTIN DBS (2010) MARQUEURS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-170202.webp "ASTON MARTIN DBS (2010) ÉCLAIRAGE DE COURTOISIE SCHÉMA DES PIÈCES")
-part-diagram-170301-d1.webp "ASTON MARTIN DBS (2010) FEU STOP MONTÉ EN HAUTEUR SCHÉMA DES PIÈCES")
-part-diagram-170301-d2.webp "ASTON MARTIN DBS (2010) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170305-d1.webp "ASTON MARTIN DBS (2010) MARQUEURS LATÉRAUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170306-d1.webp "ASTON MARTIN DBS (2010) RÉFLECTEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170308-d1.webp "ASTON MARTIN DBS (2010) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-170401.webp "ASTON MARTIN DBS (2010) CONTRÔLEUR DE NIVEAU DE PHARE SCHÉMA DES PIÈCES")
-part-diagram-170401-c1.webp "ASTON MARTIN DBS (2010) MISE À NIVEAU DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-170501.webp "ASTON MARTIN DBS (2010) INTERRUPTEUR D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-180101.webp "ASTON MARTIN DBS (2010) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180101-d3.webp "ASTON MARTIN DBS (2010) FAISCEAU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180102.webp "ASTON MARTIN DBS (2010) HARNAIS IP SCHÉMA DES PIÈCES")
-part-diagram-180103.webp "ASTON MARTIN DBS (2010) FAISCEAU DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-180103-2.webp "ASTON MARTIN DBS (2010) HARNAIS DE SÉCURITÉ, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-180103-d1.webp "ASTON MARTIN DBS (2010) FAISCEAU ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-180103-d3.webp "ASTON MARTIN DBS (2010) HARNAIS ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-180106.webp "ASTON MARTIN DBS (2010) PANNEAUX DE FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-180401-d1.webp "ASTON MARTIN DBS (2010) PRISE AUXILIAIRE SCHÉMA DES PIÈCES")
-part-diagram-180401-d3.webp "ASTON MARTIN DBS (2010) ALLUME-CIGARE SCHÉMA DES PIÈCES")
-part-diagram-190101.webp "ASTON MARTIN DBS (2010) TRAQUEUR SCHÉMA DES PIÈCES")
-part-diagram-190102-d1.webp "ASTON MARTIN DBS (2010) CAPTEURS ET COMMUTATEURS ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-190103-d1.webp "ASTON MARTIN DBS (2010) SONDEUR DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-190202.webp "ASTON MARTIN DBS (2010) RKE SCHÉMA DES PIÈCES")
-part-diagram-190600-d1.webp "ASTON MARTIN DBS (2010) SOUS-SYSTÈME DE COMMANDE VOCALE SCHÉMA DES PIÈCES")
-part-diagram-190701.webp "ASTON MARTIN DBS (2010) NAVIGATION GARMIN, 12MY SCHÉMA DES PIÈCES")
-part-diagram-190701-d1.webp "ASTON MARTIN DBS (2010) NAVIGATION, VERS 12MY SCHÉMA DES PIÈCES")
-part-diagram-190703-d1.webp "ASTON MARTIN DBS (2010) SCHÉMA DES PIÈCES D'AFFICHAGE DE NAVIGATION")
-part-diagram-190703-d2.webp "ASTON MARTIN DBS (2010) AFFICHAGE DE NAVIGATION, 12MY SCHÉMA DES PIÈCES")
-part-diagram-190706-d1.webp "ASTON MARTIN DBS (2010) ANTENNE GPS SCHÉMA DES PIÈCES")
-part-diagram-190801.webp "ASTON MARTIN DBS (2010) SOUS-SYSTÈME BLUETOOTH SCHÉMA DES PIÈCES")
-part-diagram-191001.webp "ASTON MARTIN DBS (2010) CONTRÔLE MULTIFONCTION SCHÉMA DES PIÈCES")
-part-diagram-191001-2.webp "ASTON MARTIN DBS (2010) MODULE DE PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-191001-d4.webp "ASTON MARTIN DBS (2010) MODULE DE PRESSION DES PNEUS, 11MY SCHÉMA DES PIÈCES")
-part-diagram-200000.webp "ASTON MARTIN DBS (2010) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-200001.webp "ASTON MARTIN DBS (2010) ÉTIQUETTES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-200002.webp "ASTON MARTIN DBS (2010) ÉTIQUETTES SOUS LE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-000200-c1.webp "ASTON MARTIN DBS (2010) ÉQUIPEMENT D'URGENCE SCHÉMA DES PIÈCES")
-part-diagram-000203-b1.webp "ASTON MARTIN DBS (2010) RÉFLECTEUR D'AVERTISSEMENT DE DANGER SCHÉMA DES PIÈCES")
-part-diagram-000205-b1.webp "ASTON MARTIN DBS (2010) TROUSSE DE PREMIERS SECOURS SCHÉMA DES PIÈCES")
-part-diagram-000301-g4.webp "ASTON MARTIN DBS (2010) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
-part-diagram-010101-b5.webp "ASTON MARTIN DBS (2010) COMPOSITES DE SOUBASSEMENT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010101-b6.webp "ASTON MARTIN DBS (2010) COMPOSITES DE SOUBASSEMENT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010101-b8.webp "ASTON MARTIN DBS (2010) DESSOUS DE CAISSE SCHÉMA DES PIÈCES")
-part-diagram-010101-b83.webp "ASTON MARTIN DBS (2010) BAS DE CAISSE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010101-b9.webp "ASTON MARTIN DBS (2010) BAS DE CAISSE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010102-b8.webp "ASTON MARTIN DBS (2010) BODY DASH ET COWL, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010102-b93.webp "ASTON MARTIN DBS (2010) BODY DASH ET COWL, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010103-b1.webp "ASTON MARTIN DBS (2010) TOIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010103-b2.webp "ASTON MARTIN DBS (2010) PARE-BRISE, EXTÉRIEUR, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010104-b1.webp "ASTON MARTIN DBS (2010) PANNEAU CÔTÉ CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010104-b2.webp "ASTON MARTIN DBS (2010) PANNEAU CÔTÉ CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010106-b3.webp "ASTON MARTIN DBS (2010) CARROSSERIE ARRIÈRE COMPOSITE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010106-b4.webp "ASTON MARTIN DBS (2010) CORPS ARRIÈRE COMPOSITE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010106-b8.webp "ASTON MARTIN DBS (2010) CARROSSERIE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010106-b92.webp "ASTON MARTIN DBS (2010) PARTIE ARRIÈRE DE LA CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010107-b1.webp "ASTON MARTIN DBS (2010) PASSAGES DE ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010107-c1.webp "ASTON MARTIN DBS (2010) BOUCLIERS DE SOUBASSEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010108-b1.webp "ASTON MARTIN DBS (2010) STRUCTURE EV, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010108-b4.webp "ASTON MARTIN DBS (2010) STRUCTURE EV, VOLANTE, PAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-010108-b4-2.webp "ASTON MARTIN DBS (2010) STRUCTURE EV, VOLANTE, PAGE 2 SCHÉMA DES PIÈCES")
-part-diagram-010201-b81.webp "ASTON MARTIN DBS (2010) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010202-b1.webp "ASTON MARTIN DBS (2010) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-010203-b1.webp "ASTON MARTIN DBS (2010) ASSEMBLAGE DE L'AILE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010204-b1.webp "ASTON MARTIN DBS (2010) PASSAGES DE ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010205-b1.webp "ASTON MARTIN DBS (2010) CAPOT ET MONTAGE SCHÉMA DES PIÈCES")
-part-diagram-010207-b1.webp "ASTON MARTIN DBS (2010) BOUCLIER INFÉRIEUR AVANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010207-b2.webp "ASTON MARTIN DBS (2010) BOUCLIER INFÉRIEUR AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010301-b1.webp "ASTON MARTIN DBS (2010) PORTES LATÉRALES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010301-g1.webp "ASTON MARTIN DBS (2010) CHARNIÈRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010303-b1.webp "ASTON MARTIN DBS (2010) COUVERCLE DE COFFRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010303-b2.webp "ASTON MARTIN DBS (2010) COUVERCLE DE COFFRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010501-b1.webp "ASTON MARTIN DBS (2010) GARNITURE DE PLANCHER, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-010501-b2.webp "ASTON MARTIN DBS (2010) GARNITURE DE PLANCHER, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-010501-b3.webp "ASTON MARTIN DBS (2010) GARNITURE INTÉRIEURE AUXILIAIRE SCHÉMA DES PIÈCES")
-part-diagram-010502-b1.webp "ASTON MARTIN DBS (2010) GARNITURE LATÉRALE DU CAPOT, INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-010503.webp "ASTON MARTIN DBS (2010) GARNITURE DE TOIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010503-b1.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE GARNITURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-010503-b10.webp "ASTON MARTIN DBS (2010) GARNITURE DE PILIER, SUPÉRIEURE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010503-b3.webp "ASTON MARTIN DBS (2010) GARNITURE DE LINTEAU, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010504-b1.webp "ASTON MARTIN DBS (2010) VISIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010505-b1.webp "ASTON MARTIN DBS (2010) GARNITURE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010507.webp "ASTON MARTIN DBS (2010) GARNITURE DE CUSTODE LATÉRALE DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010507-b1.webp "ASTON MARTIN DBS (2010) GARNITURE DE CUSTODE LATÉRALE DE CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010507-b2.webp "ASTON MARTIN DBS (2010) GARNITURE DE MONTANT SUPÉRIEUR, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010508.webp "ASTON MARTIN DBS (2010) ASSEMBLAGE DU PLATEAU D'EMBALLAGE SCHÉMA DES PIÈCES")
-part-diagram-010508-b1.webp "ASTON MARTIN DBS (2010) GARNITURE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010508-b2.webp "ASTON MARTIN DBS (2010) ASSEMBLAGE DU PLATEAU DE COLIS, 2+2 B&O SCHÉMA DES PIÈCES")
-part-diagram-010508-b3.webp "ASTON MARTIN DBS (2010) GARNITURE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010508-b3a.webp "ASTON MARTIN DBS (2010) GARNITURE D'ENVIRONNEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010508-b5.webp "ASTON MARTIN DBS (2010) GARNITURE D'OUVERTURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-010601.webp "ASTON MARTIN DBS (2010) ISOLATION DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010601-b1.webp "ASTON MARTIN DBS (2010) ISOLATION PHONIQUE, COMP. MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-010601-b2.webp "ASTON MARTIN DBS (2010) ISOLATION PHONIQUE DU SOL SCHÉMA DES PIÈCES")
-part-diagram-010601-b26.webp "ASTON MARTIN DBS (2010) COUSSINETS ANTI-BRUIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010601-b28.webp "ASTON MARTIN DBS (2010) COUSSINETS SONORES ANTI-CAN, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010601-b8.webp "ASTON MARTIN DBS (2010) ISOLATION DE CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010702-b1.webp "ASTON MARTIN DBS (2010) COUPE-FROID DYNAMIQUE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010702-b2.webp "ASTON MARTIN DBS (2010) COUPE-FROID DYNAMIQUE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010703-b1.webp "ASTON MARTIN DBS (2010) ÉTANCHÉITÉ SOUPLE SCHÉMA DES PIÈCES")
-part-diagram-010706-b1.webp "ASTON MARTIN DBS (2010) COUVERTURE DU PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-010707-b1.webp "ASTON MARTIN DBS (2010) PARE-EAU SCHÉMA DES PIÈCES")
-part-diagram-010801-b1.webp "ASTON MARTIN DBS (2010) GRILLE DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-010802-b1.webp "ASTON MARTIN DBS (2010) GARNITURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010804-b2.webp "ASTON MARTIN DBS (2010) GARNITURE DE TOIT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010805.webp "ASTON MARTIN DBS (2010) GARNITURE LATÉRALE ET DE CUSTODE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010805-2.webp "ASTON MARTIN DBS (2010) GARNITURE LATÉRALE ET DE QUART, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010806-b1.webp "ASTON MARTIN DBS (2010) GARNITURE ARRIÈRE DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-010807-b1.webp "ASTON MARTIN DBS (2010) GARNITURE DE COUVERCLE DE COFFRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-010807-b2.webp "ASTON MARTIN DBS (2010) GARNITURE DE COUVERCLE DE COFFRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-010901-d1.webp "ASTON MARTIN DBS (2010) RÉTROVISEUR INTÉRIEUR, CHROMATIQUE, GDO SCHÉMA DES PIÈCES")
-part-diagram-010901-d3.webp "ASTON MARTIN DBS (2010) RÉTROVISEUR INTÉRIEUR, CHROMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-010904-b2.webp "ASTON MARTIN DBS (2010) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-011001-b1.webp "ASTON MARTIN DBS (2010) SIÈGE AVANT LÉGER SCHÉMA DES PIÈCES")
-part-diagram-011001-b2.webp "ASTON MARTIN DBS (2010) SIÈGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011003-b3.webp "ASTON MARTIN DBS (2010) COMMANDE ARRIÈRE, 2+2 COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011003-b4.webp "ASTON MARTIN DBS (2010) SIÈGE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011009-d1.webp "ASTON MARTIN DBS (2010) INTERRUPTEURS PRATIQUES SCHÉMA DES PIÈCES")
-part-diagram-011009-d2.webp "ASTON MARTIN DBS (2010) RÉGLAGE DU SIÈGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011101-b3.webp "ASTON MARTIN DBS (2010) PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011103-b1.webp "ASTON MARTIN DBS (2010) VITRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-011104-b1.webp "ASTON MARTIN DBS (2010) VITRE DE CUSTODE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011104-b2.webp "ASTON MARTIN DBS (2010) VITRE DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011106-b1.webp "ASTON MARTIN DBS (2010) SCHÉMA DES PIÈCES DU PARE-BRISE ARRIÈRE")
-part-diagram-011108-b1.webp "ASTON MARTIN DBS (2010) LÈVE-VITRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-011108-b2.webp "ASTON MARTIN DBS (2010) RÉGULATEURS DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011109-d1.webp "ASTON MARTIN DBS (2010) CONTRÔLEUR DE VERROUILLAGE DE FENÊTRE/MIROIR SCHÉMA DES PIÈCES")
-part-diagram-011201-b10.webp "ASTON MARTIN DBS (2010) COLONNE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-011201-b11.webp "ASTON MARTIN DBS (2010) TABLEAU DE BORD, NAVIGATION PAR SATELLITE, 09MY SCHÉMA DES PIÈCES")
-part-diagram-011201-b12.webp "ASTON MARTIN DBS (2010) SOUS-STRUCTURE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b14.webp "ASTON MARTIN DBS (2010) TABLEAU DE BORD, CUIR, B&O SCHÉMA DES PIÈCES")
-part-diagram-011201-b16.webp "ASTON MARTIN DBS (2010) POUTRE TRANSVERSALE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b4.webp "ASTON MARTIN DBS (2010) TABLEAU DE BORD, NAVIGATION PAR SATELLITE SCHÉMA DES PIÈCES")
-part-diagram-011201-b6.webp "ASTON MARTIN DBS (2010) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-011201-d1.webp "ASTON MARTIN DBS (2010) INTERRUPTEUR DE BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-011201-e2.webp "ASTON MARTIN DBS (2010) SUPPORTS CCB VERS BIW SCHÉMA DES PIÈCES")
-part-diagram-011202-b1.webp "ASTON MARTIN DBS (2010) CONSOLE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011202-b2.webp "ASTON MARTIN DBS (2010) CONSOLE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011202-b2a.webp "ASTON MARTIN DBS (2010) SCHÉMA DES PIÈCES DU PLATEAU UTILITAIRE")
-part-diagram-011202-b3.webp "ASTON MARTIN DBS (2010) CONSOLE CENTRALE, DIAGRAMME DES PIÈCES MANUELLES")
-part-diagram-011202-b4.webp "ASTON MARTIN DBS (2010) CONSOLE CENTRALE, ACCOUDOIR SCHÉMA DES PIÈCES")
-part-diagram-011202-b5.webp "ASTON MARTIN DBS (2010) CONSOLE CENTRALE, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-011202-d1.webp "ASTON MARTIN DBS (2010) COMMUTATEURS DE CONSOLE SCHÉMA DES PIÈCES")
-part-diagram-011401-b1.webp "ASTON MARTIN DBS (2010) ÉMETTEUR, RKE SCHÉMA DES PIÈCES")
-part-diagram-011401-b2.webp "ASTON MARTIN DBS (2010) MODULE DÉMARRAGE/ARRÊT SCHÉMA DES PIÈCES")
-part-diagram-011401-b4.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE SERRURES ET CLÉS SCHÉMA DES PIÈCES")
-part-diagram-011403-b1.webp "ASTON MARTIN DBS (2010) SYSTÈME DE VERROUILLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-011404-b1.webp "ASTON MARTIN DBS (2010) LOQUET DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011404-b3.webp "ASTON MARTIN DBS (2010) ASSEMBLAGE DE LA POIGNÉE SCHÉMA DES PIÈCES")
-part-diagram-011405-b1.webp "ASTON MARTIN DBS (2010) SYSTÈME DE VERROUILLAGE DU COFFRE SCHÉMA DES PIÈCES")
-part-diagram-011409-d1.webp "ASTON MARTIN DBS (2010) INTERRUPTEUR DE PROTECTION RÉDUIT SCHÉMA DES PIÈCES")
-part-diagram-011410.webp "ASTON MARTIN DBS (2010) INTERRUPTEUR DE DÉVERROUILLAGE DU REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-011410-b1.webp "ASTON MARTIN DBS (2010) MÉCANISME DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-011410-b2.webp "ASTON MARTIN DBS (2010) MÉCANISME DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011411-b1.webp "ASTON MARTIN DBS (2010) SYSTÈME DE VERROUILLAGE DU TONNEAU SCHÉMA DES PIÈCES")
-part-diagram-011601.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE BALAIS D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-011601-b1.webp "ASTON MARTIN DBS (2010) ENSEMBLE BALAI D'ESSUIE-GLACE, 12MY SCHÉMA DES PIÈCES")
-part-diagram-011602-b1.webp "ASTON MARTIN DBS (2010) ENSEMBLE DE LIAISON D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-10.webp "ASTON MARTIN DBS (2010) BOUTEILLE DE RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-20.webp "ASTON MARTIN DBS (2010) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011604-30.webp "ASTON MARTIN DBS (2010) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-011702-b1.webp "ASTON MARTIN DBS (2010) DÉFLECTEUR DE VENT SCHÉMA DES PIÈCES")
-part-diagram-011702-b6.webp "ASTON MARTIN DBS (2010) ASSEMBLAGE DE TOIT VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011703-b1.webp "ASTON MARTIN DBS (2010) PANNEAU D'OUVERTURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-011901-b1.webp "ASTON MARTIN DBS (2010) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b2.webp "ASTON MARTIN DBS (2010) ARMATURE DE PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011902-b2.webp "ASTON MARTIN DBS (2010) ARMATURE DE PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011902-b3.webp "ASTON MARTIN DBS (2010) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011904-b3.webp "ASTON MARTIN DBS (2010) SUPPORTS DE PLAQUE D'IMMATRICULATION, NAS SCHÉMA DES PIÈCES")
-part-diagram-012001-b1.webp "ASTON MARTIN DBS (2010) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-012001-b2.webp "ASTON MARTIN DBS (2010) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-012003-b3.webp "ASTON MARTIN DBS (2010) AIRBAG LATÉRAL SCHÉMA DES PIÈCES")
-part-diagram-012004-b4.webp "ASTON MARTIN DBS (2010) INSTALLATION ROPS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-012005-b1.webp "ASTON MARTIN DBS (2010) CAPTEURS D'ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-020100-c1.webp "ASTON MARTIN DBS (2010) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-020100-c2.webp "ASTON MARTIN DBS (2010) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-020300.webp "ASTON MARTIN DBS (2010) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-020600.webp "ASTON MARTIN DBS (2010) BOUCLIERS ANTI-ÉCLABOUSSURES ET THERMIQUES SCHÉMA DES PIÈCES")
