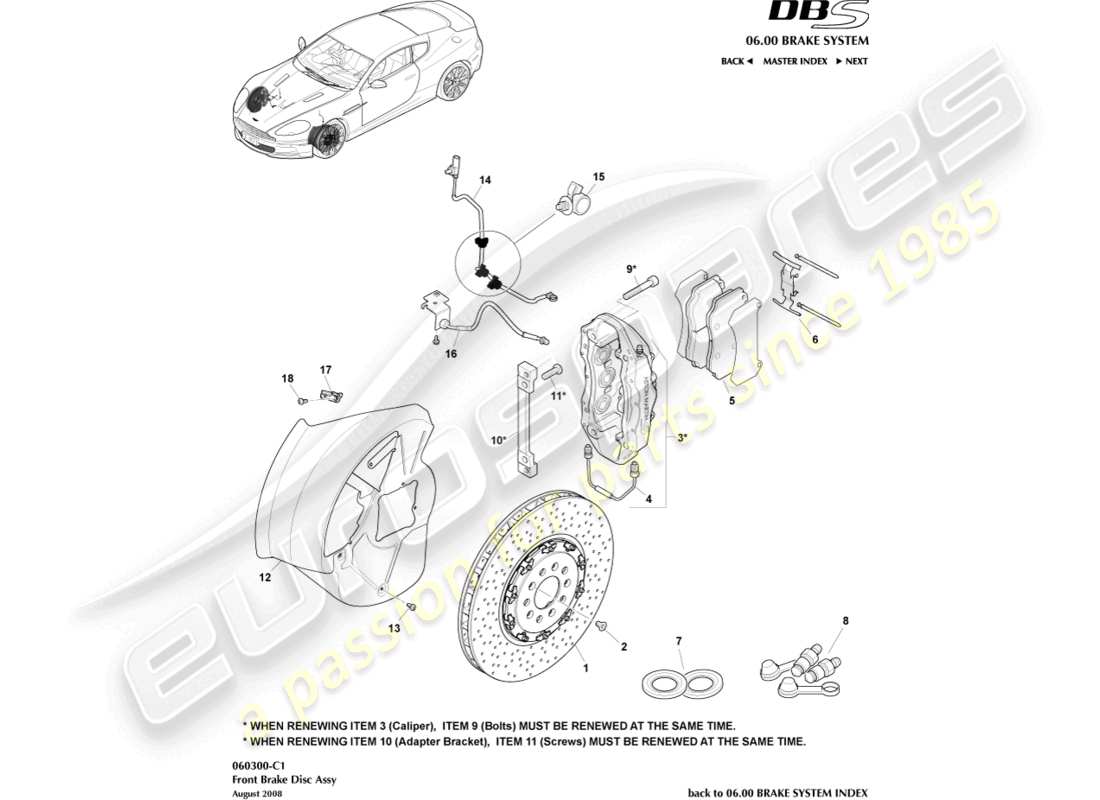

060300-C1 - Système de freinage avant
Aston Martin DBS (2010) Front Brake System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
ED23-28-10107
DISQUE ET PLAQUETTES DE FREIN, JEU D'ESSIEU
Carbone Céramique
depuis
£8 821,81
depuis
£8 821,81
#
2
MPN:
4G43-2N389-AA
VIS, M8 X 14 PLATE HD CSK
depuis
£0,47
depuis
£0,47
#
3
MPN:
8D33-2C462-AA
ETRIER, AVANT, SANS PLAQUETTES, DROIT
Noir, marqué DBS, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
#
3
MPN:
8D33-2C463-AA
ETRIER, AVANT, SANS PLAQUETTES, LH
Noir, marqué DBS, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
#
3
MPN:
AD23-2C462-AA
ETRIER, AVANT, SANS PLAQUETTES, DROIT
Gris, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£764,15
depuis
£764,15
#
3
MPN:
AD23-2C463-AA
ETRIER, AVANT, SANS PLAQUETTES, LH
Gris, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£764,15
depuis
£764,15
#
3
MPN:
AD23-2C462-DA
ETRIER, AVANT, SANS PLAQUETTES, DROIT
Rouge, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£764,15
depuis
£764,15
#
3
MPN:
AD23-2C463-DA
ETRIER, AVANT, SANS PLAQUETTES, LH
Rouge, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£764,15
depuis
£764,15
#
3
MPN:
AD23-2C462-FA
ETRIER, AVANT, SANS PLAQUETTES, DROIT
Jaune, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£764,15
depuis
£764,15
#
3
MPN:
AD23-2C463-FA
ETRIER, AVANT, SANS PLAQUETTES, LH
Jaune, LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 3 (Étrier), L'ÉLÉMENT 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£764,15
depuis
£764,15
#
3
MPN:
AD23-2C462-HA
ETRIER, AVANT, SANS PLAQUETTES, DROIT
Or, LORS DU RENOUVELLEMENT DE L'ARTICLE 3 (Étrier), L'ARTICLE 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£764,15
depuis
£764,15
#
3
MPN:
AD23-2C463-HA
ETRIER, AVANT, SANS PLAQUETTES, LH
Or, LORS DU RENOUVELLEMENT DE L'ARTICLE 3 (Étrier), L'ARTICLE 9 (Boulons) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£764,15
depuis
£764,15
#
5
MPN:
8D33-2D007-BA
KIT DE PLAQUETTES DE FREIN, AVANT
Sans lit
Remplacement
Remplacement
#
6
MPN:
8D33-2C588-AA
KIT, RESSORT DE PLAQUETTE ET GOUPILLE, AVANT
par étrier
depuis
£48,62
depuis
£48,62
#
7
MPN:
8D33-32180-AA
KIT, BOTTE-POUSSIÈRE, AVANT
par étrier
depuis
£36,56
depuis
£36,56
#
8
MPN:
4G43-2C563-AA
KIT, VIS DE PURGE
par étrier
depuis
£10,05
depuis
£10,05
#
8
MPN:
4G43-33693-AA
CAPUCHON, VIS DE PURGE
par étrier
depuis
£16,52
depuis
£16,52
#
9
MPN:
8D33-CD60-AA
BOULON DE SUPPORT D'ADAPTATEUR À ÉTRIER
Remplacez toujours, ne réutilisez jamais
depuis
£5,56
depuis
£5,56
#
10
MPN:
ED23-2D204-AB
SUPPORT D'ADAPTATEUR D'ÉTRIER DE FREIN
LORS DU RENOUVELLEMENT DE L'ÉLÉMENT 10 (Support d'adaptateur), L'ÉLÉMENT 11 (Vis) DOIT ÊTRE RENOUVELÉ EN MÊME TEMPS.
depuis
£546,02
depuis
£546,02
#
11
MPN:
8D33-YA64-AA
VIS, SUPPORT D'ADAPTATION À FUSÉE
Remplacez toujours, ne réutilisez jamais
depuis
£5,42
depuis
£5,42
#
12
MPN:
8D33-2K004-AC
BOUCLIER DISQUE DE FREIN AVANT, DROIT
depuis
£112,90
depuis
£112,90
#
12
MPN:
8D33-2K005-AC
BOUCLIER DISQUE DE FREIN AVANT, LH
depuis
£112,90
depuis
£112,90
#
13
MPN:
4G43-13D026-AA
M6 ENTRAÎNEMENT DE LOBES PAN HD
depuis
£0,47
depuis
£0,47
#
14
MPN:
8D33-2L507-AA
FIL D'USURE DE PLAQUETTE, AVANT
depuis
£39,69
depuis
£39,69
#
15
MPN:
4G43-65-10059
CLIP FIRTREE, FIXATION DE FIL D'USURE DE TAMPON
depuis
£0,47
depuis
£0,47
#
16
MPN:
4G43-2078-BD
ENSEMBLE DE TUYAU, FREIN AVANT, DROIT
depuis
£248,26
depuis
£248,26
#
16
MPN:
4G43-2078-AD
ENSEMBLE DE TUYAU, FREIN AVANT, LH
depuis
£136,54
depuis
£136,54
#
17
MPN:
4G43-90-10039
CAPTEUR, COMMANDE ANTIBLOCAGE
depuis
£53,20
depuis
£53,20
#
18
MPN:
4G43-13D026-BA
M6 ENTRAÎNEMENT DE LOBES PAN HD
depuis
£0,72
depuis
£0,72
