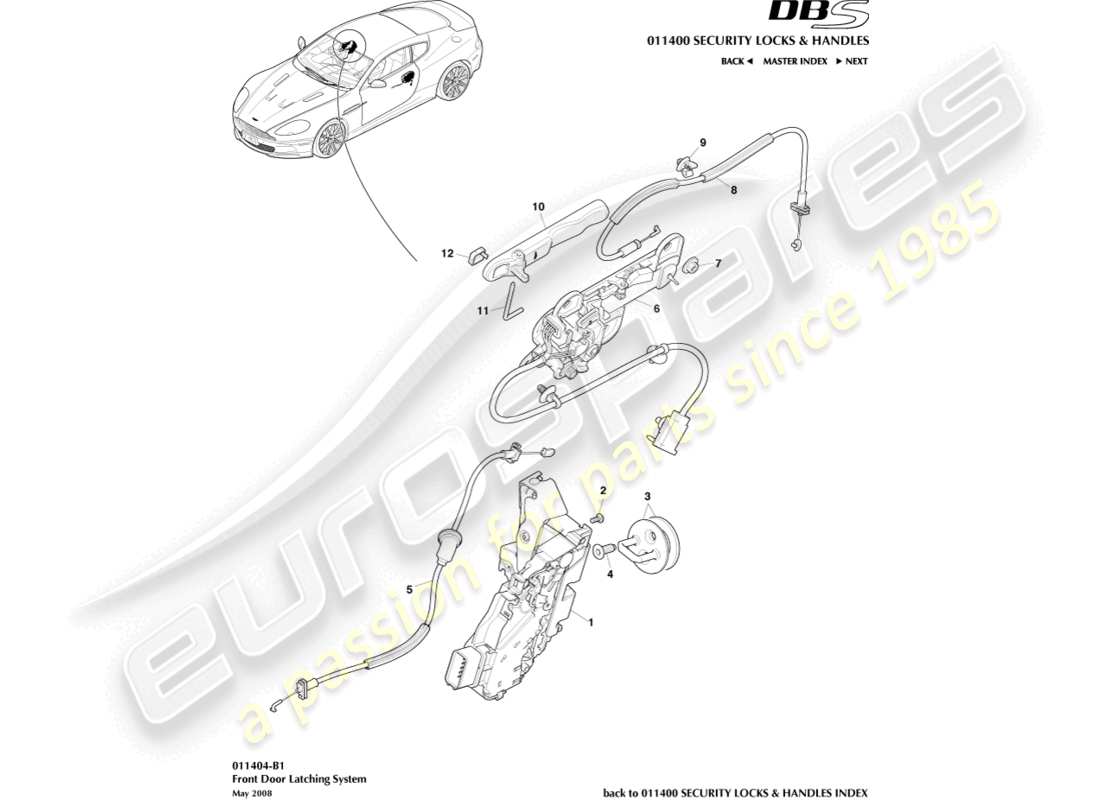

aston martin dbs (2011) loquet de porte avant schéma des pièces

011404-B1 - Loquet de porte avant

Aston Martin DBS (2011) Front Door Latch Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                          #
                          Numéro d'article
                          Description
                          Clé
                          Prix
                          # 1
                          MPN: 8G43-21812-AA
                          ENSEMBLE DE LOQUET, PORTE AVANT, DROIT
                          ENSEMBLE DE LOQUET, PORTE AVANT, DROIT Genuine Aston Martin – Nouveau (commander)
                          # 1
                          MPN: 8G43-21813-AA
                          ENSEMBLE DE LOQUET, PORTE AVANT, LH
                          ENSEMBLE DE LOQUET, PORTE AVANT, GAUCHE Genuine Aston Martin – Nouveau (commander)
                          # -
                          -
                          VIS, M4 X 10 TARAUD À PANNE TORX
                          # 2
                          MPN: 703746
                          VIS, FLG, M6X16, TORX
                          depuis £0,47
                          depuis £0,47
                          SCREW-M6X16 PAN TORX Genuine Aston Martin – Nouveau (commander)
                          # 3
                          MPN: 8D33-F21982-BA
                          GÂCHE DE PORTE DÉCALÉE
                          depuis £27,02
                          depuis £27,02
                          GÂCHE DE PORTE DÉCALÉE Genuine Aston Martin – Nouveau (commander)
                          GÂCHE DE PORTE DÉCALÉE Genuine Aston Martin – Utilisé en stock
                          # 4
                          MPN: 700610
                          VIS, M8X25 PLATE CSK
                          depuis £0,47
                          depuis £0,47
                          VIS M8X25 À TETE FRAISÉE PLATE Genuine Aston Martin – Nouveau (commander)
                          # 5
                          MPN: 4G43-F218A01-CB
                          ENSEMBLE DE CÂBLES
                          depuis £20,00
                          depuis £20,00
                          Genuine Aston Martin (n'est plus disponible à la commande)
                          Assemblage de câbles Genuine Aston Martin – Utilisé en stock
                          # 6
                          MPN: 7G43-226A28-AD
                          POIGNÉE DE PORTE AVANT
                          depuis £79,11
                          depuis £79,11
                          MÉCANISME DE PORTE, EXTÉRIEUR Genuine Aston Martin – Nouveau (commander)
                          MÉCANISME DE PORTE, EXTÉRIEUR Genuine Aston Martin – Utilisé en stock
                          # 7
                          MPN: 703612
                          ÉCROU ET Rondelle, M6
                          depuis £0,47
                          depuis £0,47
                          ÉCROU ET WASHER-M6 HEX Genuine Aston Martin – Nouveau (commander)
                          # 8
                          MPN: 4G43-221A00-CA
                          ENSEMBLE DE CÂBLES
                          depuis £20,55
                          depuis £20,55
                          Assemblage de câbles Genuine Aston Martin – Nouveau (commander)
                          Assemblage de câbles Genuine Aston Martin – Utilisé en stock
                          # 9
                          MPN: 4G43-65-10059
                          AGRAFE
                          depuis £0,47
                          depuis £0,47
                          CLIP DE SAPIN Genuine Aston Martin – Nouveau (commander)
                          # 10
                          MPN: 4G43-22404-AE
                          ENSEMBLE DE LAME DE POIGNÉE
                          Standard
                          depuis £23,56
                          depuis £23,56
                          LAME DE POIGNÉE Genuine Aston Martin – Nouveau (commander)
                          LAME DE POIGNÉE Genuine Aston Martin – Utilisé en stock
                          # 10
                          MPN: CD33-22405-AC
                          LAME DE POIGNÉE, LH
                          CARBONE
                          depuis £1 124,64
                          depuis £1 124,64
                          LAME DE POIGNÉE, LH Genuine Aston Martin – Nouveau (commander)
                          # 10
                          MPN: CD33-22404-AC
                          LAME DE POIGNÉE, DROIT
                          CARBONE
                          depuis £1 124,64
                          depuis £1 124,64
                          LAME DE POIGNÉE, DROIT Genuine Aston Martin – Nouveau (commander)
                          # 11
                          MPN: 4G43-224A68-AA
                          ÉPINGLE
                          depuis £2,72
                          depuis £2,72
                          GOUPILLE DE PIVOT EXTÉRIEUR HN Genuine Aston Martin – Nouveau (commander)
                          # 12
                          MPN: 4G43-224A72-AH
                          LENTILLE
                          depuis £2,42
                          depuis £2,42
                          LENTILLE DE LUMIÈRE FACTICE Genuine Aston Martin – Nouveau (commander)
