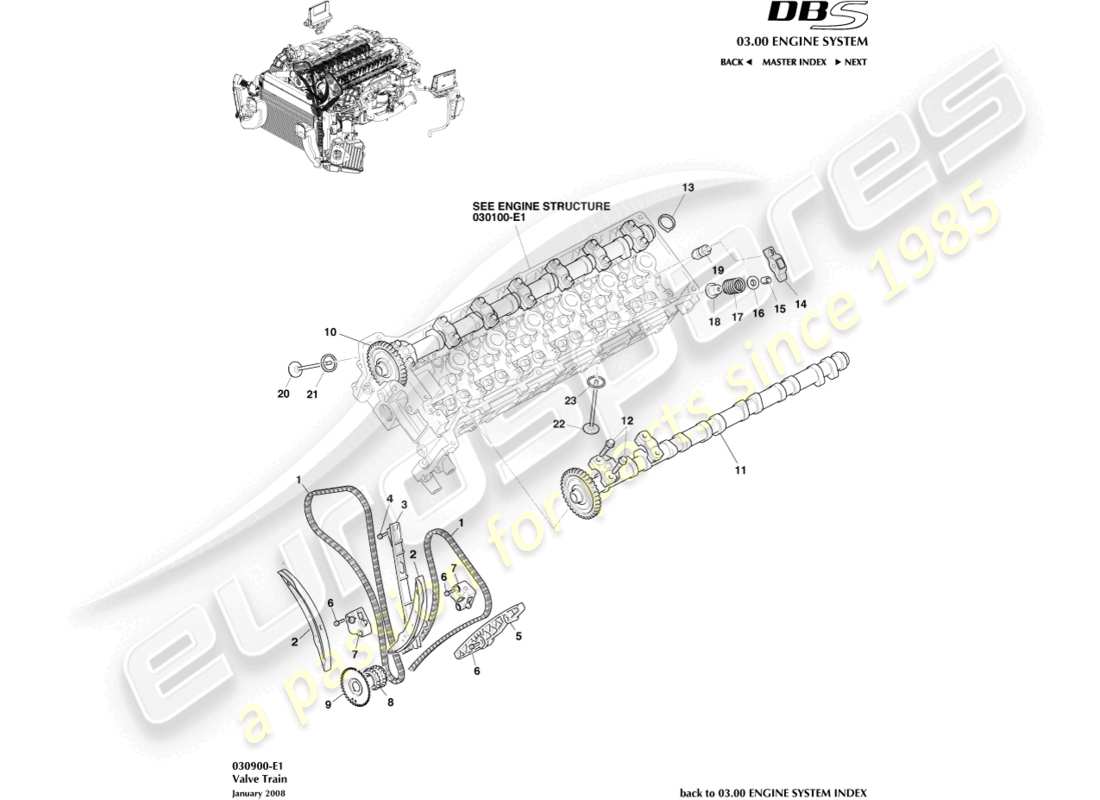

030900-E1 - Train de soupapes
Aston Martin DBS (2011) Valve Train Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
1R12-03-10483
CHAINE, DISTRIBUTION
depuis
£64,48
depuis
£64,48
#
2
MPN:
4G43-03-10013
ENSEMBLE DE BRAS DE TENDEUR DE CHAÎNE DE DISTRIBUTION
depuis
£33,09
depuis
£33,09
#
3
MPN:
1R12-03-10069
ENSEMBLE DE GUIDAGE, CHAINE DE DISTRIBUTION DROIT
depuis
£42,40
depuis
£42,40
#
4
MPN:
702851
BOULON ET Rondelle, M8 X 32
depuis
£2,88
depuis
£2,88
#
5
MPN:
1R12-03-10070
ENSEMBLE DE GUIDAGE, CHAINE DE DISTRIBUTION GAUCHE
depuis
£42,40
depuis
£42,40
#
6
MPN:
703694
BOULON, M8 X 45
depuis
£3,42
depuis
£3,42
#
7
MPN:
1R12-03-10071
ENSEMBLE TENDEUR
depuis
£161,48
depuis
£161,48
#
8
MPN:
4G43-02-10012
PIGNON DE VILEBREQUIN
depuis
£38,59
depuis
£38,59
#
9
MPN:
1R12-07-10230
ANNEAU DE CAPTEUR, IMPULSION D'ALLUMAGE
#
10
MPN:
7G4E-6A267-AB
ENSEMBLE D'ARBRE À CAMES, ADMISSION LH
depuis
£726,14
depuis
£726,14
#
11
MPN:
7G4E-6A269-AB
ENSEMBLE D'ARBRE À CAMES, D'ÉCHAPPEMENT LH
depuis
£716,40
depuis
£716,40
#
11
MPN:
7G4E-6A266-AB
ENSEMBLE D'ARBRE À CAMES, ADMISSION DROIT
depuis
£726,30
depuis
£726,30
#
11
MPN:
7G4E-6A268-AB
ENSEMBLE D'ARBRE À CAMES, D'ÉCHAPPEMENT DROIT
depuis
£716,40
depuis
£716,40
#
12
MPN:
06-85321
BOULON, M6 X 40
depuis
£4,26
depuis
£4,26
#
13
MPN:
07-85366
JOINT DE TROU DE BOUGIE D'ALLUMAGE
depuis
£4,07
depuis
£4,07
#
14
MPN:
06-85914
ENSEMBLE DE CULBUTEUR
depuis
£17,57
depuis
£17,57
#
15
MPN:
06-85041
CLÉ DE RESSORT DE SOUPAPE
depuis
£9,11
depuis
£9,11
#
16
MPN:
06-85040
DISPOSITIF DE RETENUE, RESSORT DE SOUPAPE
depuis
£1,01
depuis
£1,01
#
17
MPN:
1R12-06-10062
RESSORT DE SOUPAPE
depuis
£7,22
depuis
£7,22
#
18
MPN:
06-85038-PK
ENSEMBLE JOINT, TIGE DE SOUPAPE
depuis
£47,01
depuis
£47,01
#
19
MPN:
06-85042
ENSEMBLE DE RÉGLAGE, CIL DE SOUPAPE
depuis
£19,46
depuis
£19,46
#
20
MPN:
06-85037
ÉCHAPPEMENT DE SOUPAPE
depuis
£29,98
depuis
£29,98
#
21
MPN:
06-85034
INSERT, SIÈGE DE SOUPAPE, ÉCHAPPEMENT
depuis
£2,00
depuis
£2,00
#
-
-
DOUILLE DE GUIDE DE SOUPAPE
#
-
-
DOUILLE DE GUIDE DE SOUPAPE
12MY
#
22
MPN:
4G43-06-10577
SOUPAPE D'ADMISSION
depuis
£71,02
depuis
£71,02
#
23
MPN:
6G43-06-10177
INSERT, SIÈGE DE SOUPAPE, ADMISSION
depuis
£1,28
depuis
£1,28
