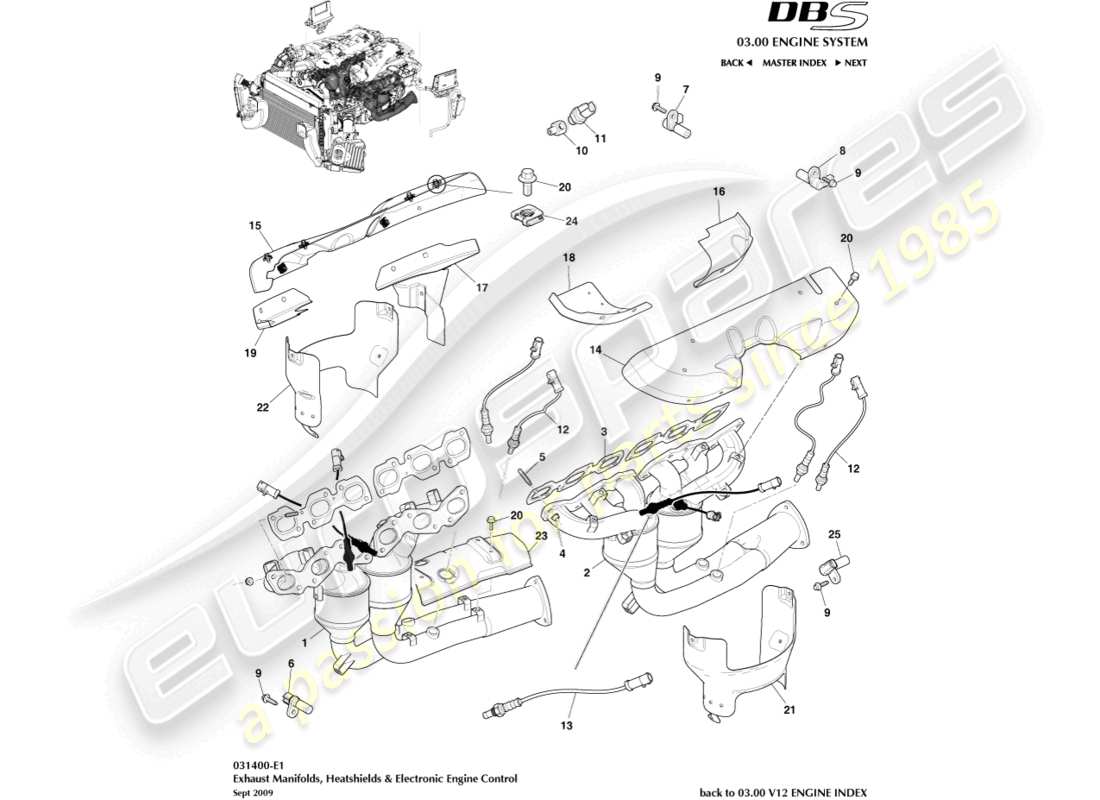

031400-E1 - COLLECTEURS D'ÉCHAPPEMENT
Aston Martin DBS (2011) Exhaust Manifolds Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
8G43-5G236-AA
ENSEMBLE COLLECTEUR ET CONVERTISSEUR CAT, DROIT
Remplacement
Remplacement
#
2
MPN:
8G43-5G232-AA
ENSEMBLE COLLECTEUR ET CONVERTISSEUR CAT, LH
#
-
-
CLIP DE FIXATION D'ECROU DE PROTECTION THERMIQUE
#
3
MPN:
4G43-35-10003
JOINT DE COLLECTEUR D'ÉCHAPPEMENT
depuis
£29,49
depuis
£29,49
#
4
MPN:
697775-PK
ÉCROU, M8 HEX FLG HD
depuis
£21,79
depuis
£21,79
Cette pièce remplace le numéro de pièce 697775
#
5
MPN:
703704
GOUJON, M8 X 24.7 ÉPAULE
depuis
£6,12
depuis
£6,12
#
6
MPN:
39-85756
ENSEMBLE DE CAPTEURS, DISTRIBUTION DE VILEBREQUIN
depuis
£11,74
depuis
£11,74
#
7
MPN:
07-85755
ENSEMBLE DE CAPTEUR, DISTRIBUTION D'ARBRE À CAMES, AVANT
depuis
£160,02
depuis
£160,02
#
8
MPN:
07-85754
ENSEMBLE DE CAPTEUR, DISTRIBUTION D'ARBRE À CAMES, ARRIÈRE
Remplacement
Remplacement
#
9
MPN:
702542
VIS, FLG, M6 X 20
depuis
£0,74
depuis
£0,74
#
10
MPN:
06-85664
RACCORD, COMMUTATEUR DE PRESSION D'HUILE
#
11
MPN:
1R12-39-10532
ENSEMBLE COMMUTATEUR, TRANSMETTEUR DE PRESSION D'HUILE
depuis
£5,06
depuis
£5,06
#
12
MPN:
1R12-39-10175
CAPTEUR D'ÉCHAPPEMENT, POST CAT
depuis
£85,51
depuis
£85,51
Cette pièce remplace le numéro de pièce 39-85392
- et 2 plus. Cliquez pour voir les détails
#
13
MPN:
1R12-39-10174
CAPTEUR, ECHAPPEMENT, PRE CAT
depuis
£86,56
depuis
£86,56
Cette pièce remplace le numéro de pièce 39-85391
- et 1 plus. Cliquez pour voir les détails
#
-
-
ANNEAU DE CAPTEUR, IMPULSION D'ALLUMAGE
#
14
MPN:
4G43-9A462-AC
ÉCRAN THERMIQUE, COLLECTEUR D'ÉCHAPPEMENT GAUCHE
depuis
£40,78
depuis
£40,78
#
15
MPN:
4G43-9A462-BC
ÉCRAN THERMIQUE, COLLECTEUR D'ÉCHAPPEMENT DROIT
depuis
£40,78
depuis
£40,78
#
16
MPN:
4G43-9A462-CC
ÉCRAN THERMIQUE, COLLECTEUR D'ÉCHAPPEMENT CÔTÉ GAUCHE
depuis
£35,68
depuis
£35,68
#
17
MPN:
8G43-9A462-AB
ENSEMBLE DE BOUCLIER THERMIQUE, COLLECTEUR D'ÉCHAPPEMENT
#
18
MPN:
8D33-9A462-BB
ÉCRAN THERMIQUE, COLLECTEUR D'ÉCHAPPEMENT
depuis
£35,68
depuis
£35,68
#
19
MPN:
4G43-9A462-CC
ÉCRAN THERMIQUE, COLLECTEUR D'ÉCHAPPEMENT CÔTÉ DROIT
depuis
£35,68
depuis
£35,68
#
20
MPN:
703264
VIS, M6X14 FLG HD
#
21
MPN:
4G43-9N454-AD
ÉCRAN THERMIQUE, COLLECTEUR D'ÉCHAPPEMENT DROIT
depuis
£85,30
depuis
£85,30
#
22
MPN:
4G43-9N454-BC
ÉCRAN THERMIQUE, COLLECTEUR D'ÉCHAPPEMENT GAUCHE
#
23
MPN:
AD23-C5K286-AA
BOUCLIER THERMIQUE, TUYAU D'ÉCHAPPEMENT DROIT
depuis
£77,86
depuis
£77,86
#
24
MPN:
699736
CLIP DE FIXATION D'ECROU DE PROTECTION THERMIQUE
depuis
£1,70
depuis
£1,70
#
25
MPN:
4G43-39-10014
ENSEMBLE DE CAPTEURS, VILEBREQUIN, ARRIÈRE
depuis
£354,32
depuis
£354,32
Cette pièce remplace le numéro de pièce 07-85754
