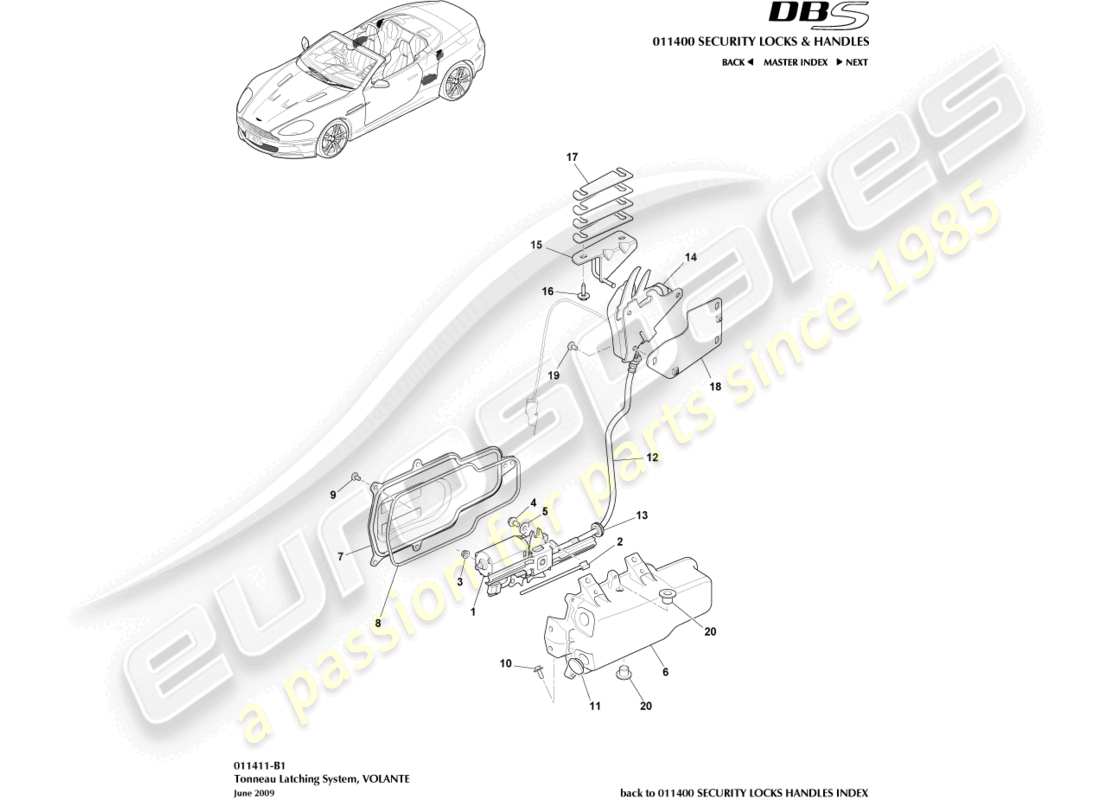

011411-B1 - Système de verrouillage du tonneau
Aston Martin DBS (2013) Tonneau Latching System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
4G43-37-10477
MOTEUR DE LOQUET DE TONNEAU
Clip de guidage de câble requis
depuis
£720,17
depuis
£720,17
#
1
MPN:
4G43-239600-AA
CLIP GUIDE-CÂBLE MOTEUR
Commande avec moteur
depuis
£8,82
depuis
£8,82
#
-
-
GUIDE-CÂBLE
#
2
MPN:
4G43-53923-AA
CÂBLE À VER
depuis
£13,63
depuis
£13,63
#
3
MPN:
704327
ÉCROU ET Rondelle, M6
depuis
£3,09
depuis
£3,09
#
4
MPN:
703151
VIS/ Rondelle, M6X16
depuis
£0,47
depuis
£0,47
#
5
MPN:
697517-PK
Rondelle, M6 NOIRE
depuis
£13,07
depuis
£13,07
#
6
MPN:
4G43-96-11272
ENCEINTE, MOTEUR DE LOQUET DE TONNEAU, LH
depuis
£44,55
depuis
£44,55
#
6
MPN:
4G43-96-11273
ENCEINTE, MOTEUR DE LOQUET DE TONNEAU, DROIT
depuis
£44,55
depuis
£44,55
#
7
MPN:
4G43-53548-AC
COUVERCLE, ENSEMBLE MOTEUR DE VERROU DE TONNEAU
depuis
£15,10
depuis
£15,10
#
8
MPN:
4G43-3956-AB
JOINT, MOTEUR DE VERROU DE TONNEAU
#
9
MPN:
701574
VIS, M6X12, PAN
depuis
£0,47
depuis
£0,47
#
10
MPN:
702839-PK
VIS/ Rondelle, M6X16
depuis
£3,14
depuis
£3,14
#
11
MPN:
4G43-301347-AA
VIS/ Rondelle, M6X16
depuis
£0,79
depuis
£0,79
#
12
MPN:
4G43-53922-AB
CÂBLE D'ENTRAÎNEMENT, LOQUET DE TONNEAU
depuis
£83,00
depuis
£83,00
#
13
MPN:
4G43-6C691-AD
MANCHON À ŒILLETS, CÂBLE
depuis
£2,66
depuis
£2,66
#
14
MPN:
4G43-54797-AB
LOQUET, TONNEAU, GA
depuis
£194,69
depuis
£194,69
#
14
MPN:
4G43-54796-AB
LOQUET, TONNEAU, DROIT
depuis
£194,69
depuis
£194,69
#
15
MPN:
4G43-53975-AD
ENSEMBLE DE GÂCHE, COUVERCLE DE TONNEAU, LH
depuis
£27,45
depuis
£27,45
#
15
MPN:
4G43-53974-AD
ENSEMBLE GÂCHE, COUVERCLE DE TONNEAU, DROIT
depuis
£54,36
depuis
£54,36
#
16
MPN:
703152
VIS, M6X20
#
17
MPN:
4G43-431F59-AC
CALE, GÂCHE INFÉRIEURE DU VERROU
depuis
£11,55
depuis
£11,55
#
18
MPN:
4G43-L43161-AC
PLAQUE DE MONTAGE, LOQUET DE TONNEAU, LH
depuis
£9,99
depuis
£9,99
#
18
MPN:
4G43-L43160-AC
PLAQUE DE MONTAGE, LOQUET DE TONNEAU, DROIT
depuis
£9,99
depuis
£9,99
#
19
MPN:
703143
BOULON ET Rondelle, M6X12
depuis
£1,07
depuis
£1,07
#
20
MPN:
6G33-25919-AA
BOUCHON EN CAOUTCHOUC 12MM
depuis
£0,60
depuis
£0,60
