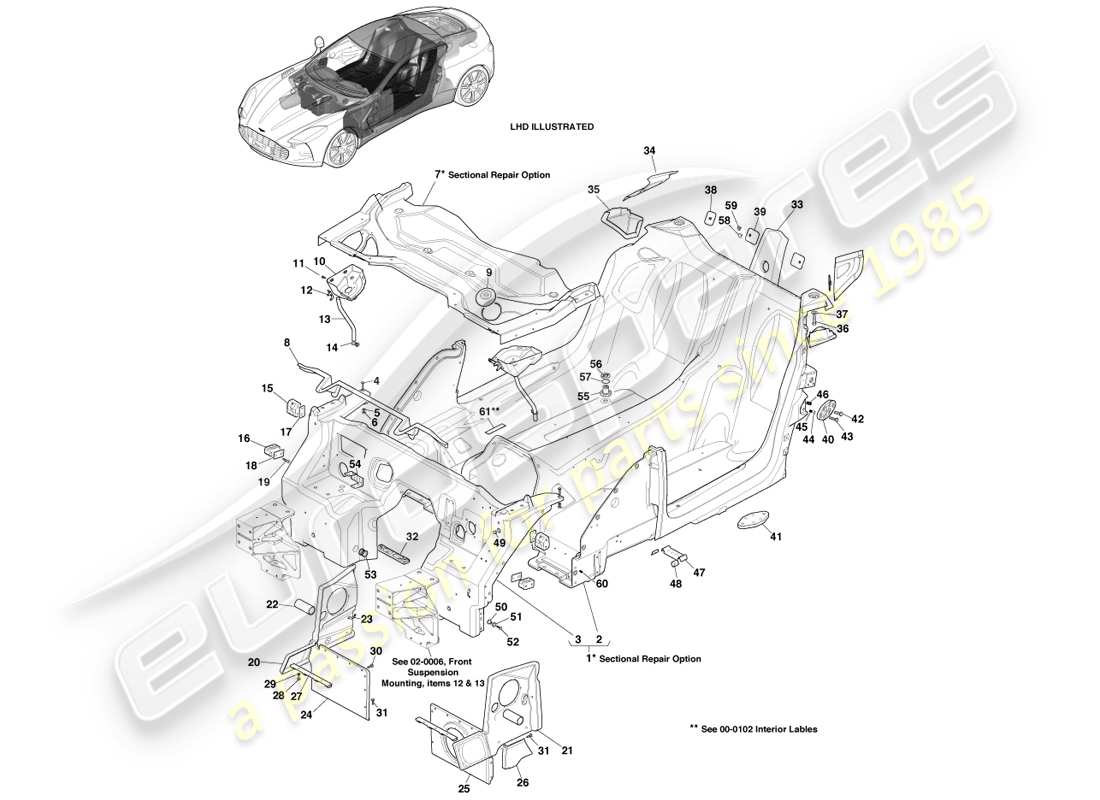

0101.0000 - Baignoire principale
Aston Martin One-77 (2011) Main Tub Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 12023-05-1488-AL
ENSEMBLE LIÉ À LA BAIGNOIRE PRINCIPALE ET AU TABLEAU DE BORD, LHD
SNS
# 1
MPN: 12023-05-1489-AD
ENSEMBLE LIÉ À LA BAIGNOIRE PRINCIPALE ET AU TABLEAU DE BORD, RHD
SNS
# 2
MPN: 12023-05-11014-BR
BAIGNOIRE PRINCIPALE, LHD
SNS
# 2
MPN: 12023-05-11015-AD
BAIGNOIRE PRINCIPALE, DR
SNS
# 3
MPN: 12023-05-1022-BK
PANNEAU DE TABLEAU DE BORD, LHD
# 3
MPN: 12023-05-1023-AD
PANNEAU DE TABLEAU DE BORD, conduite à droite
# 4
MPN: 12023-09-6058-AA
VIS, M8 X 1.25 X 35, BRIDE BHCS
# 5
MPN: 12023-09-6112-AA
Rondelle PLATE
# 6
MPN: 12023-09-6034-AA
ÉCROU, M8 TÊTE HEXAGONALE
# 7
MPN: 12023-05-1020-AZ
CARENAGE, PANNEAU SUPÉRIEUR, LHD
# 7
MPN: 12023-05-1021-AC
CARENAGE, PANNEAU SUPÉRIEUR, RHD
# 8
MPN: 12023-05-1028-AD
GOUSSET DE PANNEAU DE CAPOT
# 9
MPN: 12023-03-7026-AA
COUVERCLE, RESERVOIR DE LIQUIDE DE FREIN LHD
depuis £1 212,99
depuis £1 212,99
# 9
MPN: 12023-03-7027-AA
COUVERCLE, RESERVOIR DE LIQUIDE DE FREIN DR
depuis £1 212,99
depuis £1 212,99
# 10
MPN: 12023-05-1397-AL
ENSEMBLE DE MONTAGE, ENSEMBLE DE MOTEUR D'ESSUIE-GLACE, DROIT
# 10
MPN: 12023-05-1396-AL
ENSEMBLE DE MONTAGE, ENSEMBLE DE MOTEUR D'ESSUIE-GLACE, LH
# 11
MPN: 12023-09-6044-AA
VIS, M6 X 1.0 X 20, BHCS
# 12
MPN: 12023-03-8516-AA
SUPPORT D'ESSUIE-GLACE EN LIGNE
depuis £52,33
depuis £52,33
# 13
MPN: 12023-03-8718-AB
TUBE DE VIDANGE D'ESSUIE-GLACE
depuis £127,31
depuis £127,31
# 14
MPN: AY93-14E047-AA
CLIP, POUSSOIR D'ENVELOPPEMENT
# 15
MPN: 12023-05-1243-AE
RENFORT DE CHARNIÈRE, SUPÉRIEUR, DROIT
# 15
MPN: 12023-05-1242-AE
RENFORT DE CHARNIÈRE, SUPÉRIEUR, LH
# 16
MPN: 12023-05-1244-AF
RENFORT DE CHARNIÈRE, INFÉRIEUR
# 17
MPN: 12023-05-1250-AD
PLAQUE D'APPUI, RENFORT DE CHARNIÈRE, SUPÉRIEURE
# 18
MPN: 12023-05-1252-AD
PLAQUE D'APPUI, RENFORT DE CHARNIÈRE, INFÉRIEURE
# 19
MPN: 12023-09-6000-AA
Vis, M8 X 1.25 X 40, tête hexagonale
# 20
MPN: 12023-05-1520-AA
PANNEAU INTÉRIEUR CÔTÉ COLLÉ, LHD, DROIT
# 20
MPN: 12023-05-1524-AA
PANNEAU INTÉRIEUR CÔTÉ CÔTÉ COLLÉ, RHD, RH
# 21
MPN: 12023-05-1518-AA
PANNEAU INTÉRIEUR CÔTÉ COLLÉ, LHD, LH
# 21
MPN: 12023-05-1508-AB
PANNEAU INTÉRIEUR CÔTÉ COLLÉ, LHD, LH
# 22
MPN: 12023-05-1348-AA
TUBE DE FIL DE PORTE
# 23
MPN: 12023-03-7000-AA
SUPPORT, HAUT DE CHAPEAU, SIMPLE
depuis £44,29
depuis £44,29
# 24
MPN: 12023-05-1036-AH
CLOISON, PIEDS CÔTÉ PASSAGERS, LHD
# 24
MPN: 12023-05-1037-AE
CLOISON, PIEDS CÔTÉ PASSAGERS, RHD
# 25
MPN: 12023-05-1034-AJ
CLOISON, PIEDS CÔTÉ CONDUCTEUR, LHD
# 25
MPN: 12023-05-1035-AJ
CLOISON, PIEDS CÔTÉ CONDUCTEUR, RHD
# 26
MPN: 12023-05-1070-AC
COUSSIN, PIEDS LATÉRAUX, CÔTÉ CONDUCTEUR, LHD
# 26
MPN: 12023-05-1071-AB
COUSSIN, PIEDS LATÉRAUX, CÔTÉ CONDUCTEUR, RHD
# 27
MPN: 12023-05-1218-AB
SUPPORT, CLOISON SUPÉRIEURE AVANT POUR CISAILLER LA CLOISON
# 28
MPN: 12023-09-6008-AA
Vis, M8 X 1.25 X 22, tête hexagonale
# 29
MPN: 12023-09-6112-AA
Rondelle PLATE
# 30
MPN: 12023-09-6054-AA
VIS, M8 X 1.25 X 30 BRIDE BHCS
# 31
MPN: 12023-09-6050-AA
VIS, M8 X 1.25 X 20, BRIDE BHCS
# 32
MPN: 12023-05-1388-AF
ENSEMBLE DE SUPPORT, SUPPORT DE PLATEAU DE BATTERIE
# 33
MPN: 12023-05-1080-AK
SUPPORT, TUBE ARRIÈRE CENTRAL
# 34
MPN: 12023-05-1061-AF
SEAU À VERRES, QUART ARRIÈRE, DROIT
# 34
MPN: 12023-05-1060-AF
SEAU À VERRES, CÔTE ARRIÈRE, GAUCHE
# 35
MPN: 12023-05-1115-AD
PANNEAU, FERMETURE DU PILIER B, DROIT
# 35
MPN: 12023-05-1114-AD
PANNEAU, FERMETURE DU PILIER B, GAUCHE
# 36
MPN: 12023-09-6020-AA
VIS, M12 X 1.75 X 50, VIS À TÊTE HEXAGONALE
# 37
MPN: 12023-09-6106-AA
Rondelle PLATE
# 38
MPN: 12023-05-1284-AD
ENSEMBLE DE PLAQUE D'ÉCROU DE MONTAGE, HARNAIS D'ÉPAULE EXTERNE
# 39
MPN: 12023-05-1286-AD
ENSEMBLE DE PLAQUE D'ÉCROU DE MONTAGE, HARNAIS D'ÉPAULE INTERNE
# 40
MPN: 12023-05-1274-AB
SANGLE, CHÂSSIS SUPÉRIEUR, BAIGNOIRE ARRIÈRE À BAIGNOIRE PRINCIPALE
# 41
MPN: 12023-05-1276-AB
SANGLE, CHÂSSIS INFÉRIEUR, BAIGNOIRE ARRIÈRE À BAIGNOIRE PRINCIPALE
# 42
MPN: 12023-09-6040-AA
Vis, M12 X 1.75 X 35, tête hexagonale
depuis £26,44
depuis £26,44
# 43
MPN: 04113-100-035
Vis, M10 X 1.5 X 35, tête hexagonale
# 44
MPN: 12023-05-1332-AA
MANCHON DE CISAILLEMENT, SANGLE DE CHÂSSIS
# 45
MPN: 1084-10CN-240
INSERT HÉLICOÏDAL, M10 X 1.5 X 15
# 46
MPN: 1084-12CN-240
INSERT HÉLICOÏDAL, M12 X 1.75 X 24
# 47
MPN: 12023-03-7526-AA
SUPPORT DE PONT-TUNNEL
depuis £58,95
depuis £58,95
# 48
MPN: 12023-05-1450-AA
CAPUCHON
# 49
MPN: 12023-05-15-1502-AA
BOUCHON DE RÉFÉRENCE
# 50
MPN: 12023-05-1330-AB
RÉCEPTEUR DE BOULON, LIAISON
# 51
MPN: 12023-05-1328-AA
DOUILLE DE BOULON, LIAISON
# 52
MPN: 12023-09-6082-AA
VIS, M8 X 1.25 X 25, À DOUILLE SIX PANS FRAISÉE
# 53
MPN: 12023-05-1208-AA
INSERT, TOP HAT, ÉVENT DE BATTERIE
# 54
MPN: 12023-03-8598-AB
SUPPORT DE COMPARTIMENT MOTEUR EN LIGNE
depuis £76,08
depuis £76,08
# 55
MPN: 12023-05-1086-AB
INSERT FILETÉ, RÉFÉRENCE DE LA BAIGNOIRE
depuis £247,05
depuis £247,05
# 56
MPN: 12023-05-1088-AA
DISPOSITIF DE RETENUE, INSERT
depuis £209,05
depuis £209,05
# 57
MPN: 12023-05-1106-AA
JOINT TORIQUE
# 58
MPN: 12023-05-1494-AB
GOUJON, LIAISON SUR FLUSH, M5 X 12
# 59
-
GOUJON, COLLAGE À GROSSE TÊTE, M5-1.0 X 12
# 60
MPN: 93715A615
KEENSERT, KNM 8 X 1.25 X 12
# 61
MPN: 12023-05-1512-AA
PLAQUE VIN, CHÂSSIS
-part-diagram-0101.0008.webp "ASTON MARTIN ONE-77 (2011) RENFORT EN V ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0101.0010.webp "ASTON MARTIN ONE-77 (2011) RENFORT DE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0101.0011.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE BAIGNOIRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0101.0012.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE DU TOIT SCHÉMA DES PIÈCES")
-part-diagram-0101.0014.webp "ASTON MARTIN ONE-77 (2011) OUVERTURE DE LA PORTE SCHÉMA DES PIÈCES")
-part-diagram-0101.0016.webp "ASTON MARTIN ONE-77 (2011) PLANCHER AERO POUR BAIGNOIRE SCHÉMA DES PIÈCES")
-part-diagram-0101.0018.webp "ASTON MARTIN ONE-77 (2011) SUPPORTS DE CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0101.0020.webp "ASTON MARTIN ONE-77 (2011) COFFRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0102.0008.webp "ASTON MARTIN ONE-77 (2011) PLAQUE TRANSVERSALE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0102.0012.webp "ASTON MARTIN ONE-77 (2011) PLANCHER AÉRODYNAMIQUE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0102.0018.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME DE CHARNIÈRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-0103.0000.webp "ASTON MARTIN ONE-77 (2011) AILES AVANT ET CALANDRE SCHÉMA DES PIÈCES")
-part-diagram-0103.0002.webp "ASTON MARTIN ONE-77 (2011) PANNEAUX DE CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0103.0005.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-0103.0006.webp "ASTON MARTIN ONE-77 (2011) PASSAGES DE ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-0103.0008.webp "ASTON MARTIN ONE-77 (2011) PASSAGES DE ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0103.0009.webp "ASTON MARTIN ONE-77 (2011) PORTES D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-0103.0016.webp "ASTON MARTIN ONE-77 (2011) CHARNIÈRES DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-0103.0054.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE D'AILE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0105.0010.webp "ASTON MARTIN ONE-77 (2011) HOUSSE DE POCHE POUR CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0105.0026.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE DE LA PLINTHE SCHÉMA DES PIÈCES")
-part-diagram-0105.0040.webp "ASTON MARTIN ONE-77 (2011) VISIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0105.0500.webp "ASTON MARTIN ONE-77 (2011) GARNITURE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-0105.0504.webp "ASTON MARTIN ONE-77 (2011) GARNITURE DU COMPARTIMENT DE CHARGEMENT SCHÉMA DES PIÈCES")
-part-diagram-0105.0510.webp "ASTON MARTIN ONE-77 (2011) GARNITURE DE PAVILLON ET DE PILIER SCHÉMA DES PIÈCES")
-part-diagram-0105.0511.webp "ASTON MARTIN ONE-77 (2011) GARNITURE DE PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-0106.0001.webp "ASTON MARTIN ONE-77 (2011) ISOLATION DES CLOISONS ET DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0106.0002.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE BOUCLIER THERMIQUE D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0107.0004.webp "ASTON MARTIN ONE-77 (2011) JOINTS D'OUVERTURE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-0107.0006.webp "ASTON MARTIN ONE-77 (2011) JOINTS DE TAILLE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-0107.0008.webp "ASTON MARTIN ONE-77 (2011) JOINTS DE CAPOT ET DE HAYON SCHÉMA DES PIÈCES")
-part-diagram-0108.0001.webp "ASTON MARTIN ONE-77 (2011) GARNITURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0108.0004.webp "ASTON MARTIN ONE-77 (2011) GARNITURE LATÉRALE ET DE QUART SCHÉMA DES PIÈCES")
-part-diagram-0108.0010.webp "ASTON MARTIN ONE-77 (2011) GARNITURE DE TAILLE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-0109.0034.webp "ASTON MARTIN ONE-77 (2011) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-0109.0044.webp "ASTON MARTIN ONE-77 (2011) MIROIR INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-0110.0060.webp "ASTON MARTIN ONE-77 (2011) SIÈGE SPORT SPARCO SCHÉMA DES PIÈCES")
-part-diagram-0110.0061.webp "ASTON MARTIN ONE-77 (2011) RÉGLAGE DU SIÈGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0111.0002.webp "ASTON MARTIN ONE-77 (2011) VITRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-0111.0004.webp "ASTON MARTIN ONE-77 (2011) PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0111.0005.webp "ASTON MARTIN ONE-77 (2011) LÈVE-VITRE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-0111.0006.webp "ASTON MARTIN ONE-77 (2011) PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-0111.0012.webp "ASTON MARTIN ONE-77 (2011) VITRE DE CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0111.0022.webp "ASTON MARTIN ONE-77 (2011) LOQUET DE PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0111.0046.webp "ASTON MARTIN ONE-77 (2011) CHARNIÈRE DE PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0111.0092.webp "ASTON MARTIN ONE-77 (2011) CONTRÔLEUR DE VERROUILLAGE DE FENÊTRE/MIROIR SCHÉMA DES PIÈCES")
-part-diagram-0112.0001.webp "ASTON MARTIN ONE-77 (2011) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0112.0002.webp "ASTON MARTIN ONE-77 (2011) COLONNE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-0112.0003.webp "ASTON MARTIN ONE-77 (2011) CONSOLE CENTRALE AVEC ACCOUDOIR SCHÉMA DES PIÈCES")
-part-diagram-0112.0004.webp "ASTON MARTIN ONE-77 (2011) POUTRE TRANSVERSALE DE VOITURE SCHÉMA DES PIÈCES")
-part-diagram-0112.0005.webp "ASTON MARTIN ONE-77 (2011) FAÇADE DE LA CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-0114.0001.webp "ASTON MARTIN ONE-77 (2011) ÉMETTEUR, RKE SCHÉMA DES PIÈCES")
-part-diagram-0114.0002.webp "ASTON MARTIN ONE-77 (2011) MODULE DÉMARRAGE/ARRÊT SCHÉMA DES PIÈCES")
-part-diagram-0114.0024.webp "ASTON MARTIN ONE-77 (2011) MÉCANISME DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0114.0036.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE DE LA POIGNÉE SCHÉMA DES PIÈCES")
-part-diagram-0114.0038.webp "ASTON MARTIN ONE-77 (2011) LOQUET DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0114.0040.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME DE VERROUILLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-0116.0006.webp "ASTON MARTIN ONE-77 (2011) BOUTEILLE DE RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-0116.0008.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE BALAIS D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-0116.0050.webp "ASTON MARTIN ONE-77 (2011) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-0116.0058.webp "ASTON MARTIN ONE-77 (2011) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-0116.0096.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE LIAISON D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-0119.0000.webp "ASTON MARTIN ONE-77 (2011) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-0119.0002.webp "ASTON MARTIN ONE-77 (2011) ARMATURE DE PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.0016.webp "ASTON MARTIN ONE-77 (2011) DIFFUSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0120.0022.webp "ASTON MARTIN ONE-77 (2011) AIRBAG PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-0120.0034.webp "ASTON MARTIN ONE-77 (2011) CONTRÔLE DES AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0120.0048.webp "ASTON MARTIN ONE-77 (2011) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-0120.0136.webp "ASTON MARTIN ONE-77 (2011) CAPTEURS D'ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-02.0004.webp "ASTON MARTIN ONE-77 (2011) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-02.0006.webp "ASTON MARTIN ONE-77 (2011) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-02.0007.webp "ASTON MARTIN ONE-77 (2011) SUPPORTS DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-02.0010.webp "ASTON MARTIN ONE-77 (2011) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-02.0012.webp "ASTON MARTIN ONE-77 (2011) SUPPORTS DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-02.0040.webp "ASTON MARTIN ONE-77 (2011) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.0001.webp "ASTON MARTIN ONE-77 (2011) BOUCHONS DE NOYAU DE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.0002.webp "ASTON MARTIN ONE-77 (2011) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.0004.webp "ASTON MARTIN ONE-77 (2011) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-03.0005.webp "ASTON MARTIN ONE-77 (2011) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-03.0006.webp "ASTON MARTIN ONE-77 (2011) DÉMARRAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.0007.webp "ASTON MARTIN ONE-77 (2011) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-03.0009.webp "ASTON MARTIN ONE-77 (2011) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-03.0010.webp "ASTON MARTIN ONE-77 (2011) CALAGE DES SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-03.0011.webp "ASTON MARTIN ONE-77 (2011) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.0012.webp "ASTON MARTIN ONE-77 (2011) RÉSERVOIR COLLECTEUR ET POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-03.0014.webp "ASTON MARTIN ONE-77 (2011) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-03.0015.webp "ASTON MARTIN ONE-77 (2011) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.0024.webp "ASTON MARTIN ONE-77 (2011) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-03.0026.webp "ASTON MARTIN ONE-77 (2011) CHARGEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-03.0028.webp "ASTON MARTIN ONE-77 (2011) RÉSERVOIR D'HUILE À CARTER SEC SCHÉMA DES PIÈCES")
-part-diagram-03.0038.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-03.0044.webp "ASTON MARTIN ONE-77 (2011) TUBE DE RENIFLARD D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-03.0046.webp "ASTON MARTIN ONE-77 (2011) TUYAUX DE LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.0048.webp "ASTON MARTIN ONE-77 (2011) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-04.0000.webp "ASTON MARTIN ONE-77 (2011) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-04.0002.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.0003.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.0004.webp "ASTON MARTIN ONE-77 (2011) RESSORT ET AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.0008.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME DE HAUTEUR DE CAISSE RÉGLABLE, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.0014.webp "ASTON MARTIN ONE-77 (2011) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.0028.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME DE HAUTEUR DE CAISSE RÉGLABLE, AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.0032.webp "ASTON MARTIN ONE-77 (2011) BARRE STABILISATRICE AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.0034.webp "ASTON MARTIN ONE-77 (2011) RESSORT ET AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-05.0004.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE D'ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-05.0006.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DEMI-ARBRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.0002.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE PÉDALE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-06.0006.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME DE FREINAGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.0012.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE FREIN ASSISTÉ SCHÉMA DES PIÈCES")
-part-diagram-06.0016.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.0028.webp "ASTON MARTIN ONE-77 (2011) CONTRÔLE ANTIBLOCAGE SCHÉMA DES PIÈCES")
-part-diagram-06.0036.webp "ASTON MARTIN ONE-77 (2011) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-06.0038.webp "ASTON MARTIN ONE-77 (2011) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-06.0044.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE DE TUYAU DE VIDE SCHÉMA DES PIÈCES")
-part-diagram-06.0132.webp "ASTON MARTIN ONE-77 (2011) MODULE DE FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-06.0133.webp "ASTON MARTIN ONE-77 (2011) COMMUTATEUR DE FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-07.0002.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-07.0002a.webp "ASTON MARTIN ONE-77 (2011) KITS SPORTSHIFT SCHÉMA DES PIÈCES")
-part-diagram-07.0014.webp "ASTON MARTIN ONE-77 (2011) REFROIDISSEUR DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-07.0068.webp "ASTON MARTIN ONE-77 (2011) LEVIER DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-07.0116.webp "ASTON MARTIN ONE-77 (2011) CALCULATEUR DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-07.0117.webp "ASTON MARTIN ONE-77 (2011) COMMUTATEURS DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-08.0042.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-09.0018.webp "ASTON MARTIN ONE-77 (2011) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.0030.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.0034.webp "ASTON MARTIN ONE-77 (2011) DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-09.0050.webp "ASTON MARTIN ONE-77 (2011) CAPTEURS HEGO SCHÉMA DES PIÈCES")
-part-diagram-09.0052.webp "ASTON MARTIN ONE-77 (2011) SOUS-SYSTÈME DE BOUCLIER THERMIQUE SCHÉMA DES PIÈCES")
-part-diagram-10.0020.webp "ASTON MARTIN ONE-77 (2011) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-10.0020.2.webp "ASTON MARTIN ONE-77 (2011) BIDON DE CARBONE SCHÉMA DES PIÈCES")
-part-diagram-10.0032.webp "ASTON MARTIN ONE-77 (2011) REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-10.0036.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE DE RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-10.0110.webp "ASTON MARTIN ONE-77 (2011) MODULES DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-11.0004.webp "ASTON MARTIN ONE-77 (2011) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-11.0008.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-11.0014.webp "ASTON MARTIN ONE-77 (2011) ENSEMBLE VOLANT DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-11.0048.webp "ASTON MARTIN ONE-77 (2011) REFROIDISSEUR, TUYAUX ET RÉSERVOIR, LHD SCHÉMA DES PIÈCES")
-part-diagram-11.0050.webp "ASTON MARTIN ONE-77 (2011) REFROIDISSEUR, TUYAUX ET RÉSERVOIR, RHD SCHÉMA DES PIÈCES")
-part-diagram-11.0074.webp "ASTON MARTIN ONE-77 (2011) COMMUTATEUR DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-12.0001.webp "ASTON MARTIN ONE-77 (2011) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-12.0010.webp "ASTON MARTIN ONE-77 (2011) ÉVAPORATEUR ET CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-12.0036.webp "ASTON MARTIN ONE-77 (2011) CONDUITS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-12.0042.webp "ASTON MARTIN ONE-77 (2011) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-12.0053.webp "ASTON MARTIN ONE-77 (2011) TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-12.0054.webp "ASTON MARTIN ONE-77 (2011) LIGNES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-12.0126.webp "ASTON MARTIN ONE-77 (2011) CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-13.0024.webp "ASTON MARTIN ONE-77 (2011) SYSTÈME DE KLAXON SCHÉMA DES PIÈCES")
-part-diagram-13.0118.webp "ASTON MARTIN ONE-77 (2011) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-13.0144.webp "ASTON MARTIN ONE-77 (2011) CAPTEURS D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-14.0004.webp "ASTON MARTIN ONE-77 (2011) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-14.0006.webp "ASTON MARTIN ONE-77 (2011) PANNEAUX DE FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-14.0138.webp "ASTON MARTIN ONE-77 (2011) TERMINAL DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-14.0140.webp "ASTON MARTIN ONE-77 (2011) COUPE-BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-14.0141.webp "ASTON MARTIN ONE-77 (2011) INTERRUPTEURS MARCHE/ARRÊT DE LA BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-15.0000.webp "ASTON MARTIN ONE-77 (2011) CONTRÔLES MULTIMÉDIAS SCHÉMA DES PIÈCES")
-part-diagram-15.0020.webp "ASTON MARTIN ONE-77 (2011) HAUT-PARLEURS SCHÉMA DES PIÈCES")
-part-diagram-15.0100.webp "ASTON MARTIN ONE-77 (2011) ANTENNE RADIO SCHÉMA DES PIÈCES")
-part-diagram-15.0106.webp "ASTON MARTIN ONE-77 (2011) MODULE D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-15.0126.webp "ASTON MARTIN ONE-77 (2011) AMPLIFICATEUR SCHÉMA DES PIÈCES")
-part-diagram-17.0000.webp "ASTON MARTIN ONE-77 (2011) PHARES SCHÉMA DES PIÈCES")
-part-diagram-17.0001.webp "ASTON MARTIN ONE-77 (2011) INTERRUPTEUR D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-17.0002.webp "ASTON MARTIN ONE-77 (2011) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-17.0003.webp "ASTON MARTIN ONE-77 (2011) ÉCLAIRAGE DE COURTOISIE SCHÉMA DES PIÈCES")
-part-diagram-17.0050.webp "ASTON MARTIN ONE-77 (2011) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-17.0104.webp "ASTON MARTIN ONE-77 (2011) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-17.0134.webp "ASTON MARTIN ONE-77 (2011) FEU ANTIBROUILLARD ET DE RECUL SCHÉMA DES PIÈCES")
-part-diagram-18.0003.webp "ASTON MARTIN ONE-77 (2011) HARNAIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-18.0004.webp "ASTON MARTIN ONE-77 (2011) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-18.0005.webp "ASTON MARTIN ONE-77 (2011) HARNAIS DE TERRE SCHÉMA DES PIÈCES")
-part-diagram-18.0007.webp "ASTON MARTIN ONE-77 (2011) CÂBLES DE BATTERIE, CABINE SCHÉMA DES PIÈCES")
-part-diagram-18.0008.webp "ASTON MARTIN ONE-77 (2011) CÂBLES DE BATTERIE, COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-18.0009.webp "ASTON MARTIN ONE-77 (2011) CÂBLES DE BATTERIE, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-18.0010.webp "ASTON MARTIN ONE-77 (2011) FAISCEAU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-18.0011.webp "ASTON MARTIN ONE-77 (2011) HARNAIS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-18.0012.webp "ASTON MARTIN ONE-77 (2011) HARNAIS IP SCHÉMA DES PIÈCES")
-part-diagram-18.0013.webp "ASTON MARTIN ONE-77 (2011) FAISCEAU DE LIAISON DE PÉDALE D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-18.0014.webp "ASTON MARTIN ONE-77 (2011) FAISCEAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-18.0022.webp "ASTON MARTIN ONE-77 (2011) ASSEMBLAGE DU CALCULATEUR SCHÉMA DES PIÈCES")
-part-diagram-19.0034.webp "ASTON MARTIN ONE-77 (2011) CAPTEURS ET COMMUTATEURS ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-19.0036.webp "ASTON MARTIN ONE-77 (2011) CAPTEUR DE MOUVEMENT DE MASSE SCHÉMA DES PIÈCES")
-part-diagram-19.0038.webp "ASTON MARTIN ONE-77 (2011) RKE SCHÉMA DES PIÈCES")
-part-diagram-19.0054.webp "ASTON MARTIN ONE-77 (2011) AFFICHAGE DE NAVIGATION SCHÉMA DES PIÈCES")
-part-diagram-19.0062.webp "ASTON MARTIN ONE-77 (2011) TRAQUEUR SCHÉMA DES PIÈCES")
-part-diagram-19.0066.webp "ASTON MARTIN ONE-77 (2011) MODULE DE PORTE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-19.0078.webp "ASTON MARTIN ONE-77 (2011) SONDEUR DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-19.0080.webp "ASTON MARTIN ONE-77 (2011) ANTENNE GPS SCHÉMA DES PIÈCES")
-part-diagram-19.0086.webp "ASTON MARTIN ONE-77 (2011) MODULE DE COMMANDE D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-19.0098.webp "ASTON MARTIN ONE-77 (2011) MODULE DE PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-19.0130.webp "ASTON MARTIN ONE-77 (2011) CONTRÔLEUR PI-SHURLOCK SCHÉMA DES PIÈCES")
-part-diagram-19.0146.webp "ASTON MARTIN ONE-77 (2011) CLÉ USB SCHÉMA DES PIÈCES")
-part-diagram-00.0028.webp "ASTON MARTIN ONE-77 (2011) ÉQUIPEMENT D'URGENCE SCHÉMA DES PIÈCES")
-part-diagram-00.0101.webp "ASTON MARTIN ONE-77 (2011) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-00.0102.webp "ASTON MARTIN ONE-77 (2011) ÉTIQUETTES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-00.0103.webp "ASTON MARTIN ONE-77 (2011) ÉTIQUETTES SOUS LE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-00.0104.webp "ASTON MARTIN ONE-77 (2011) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
