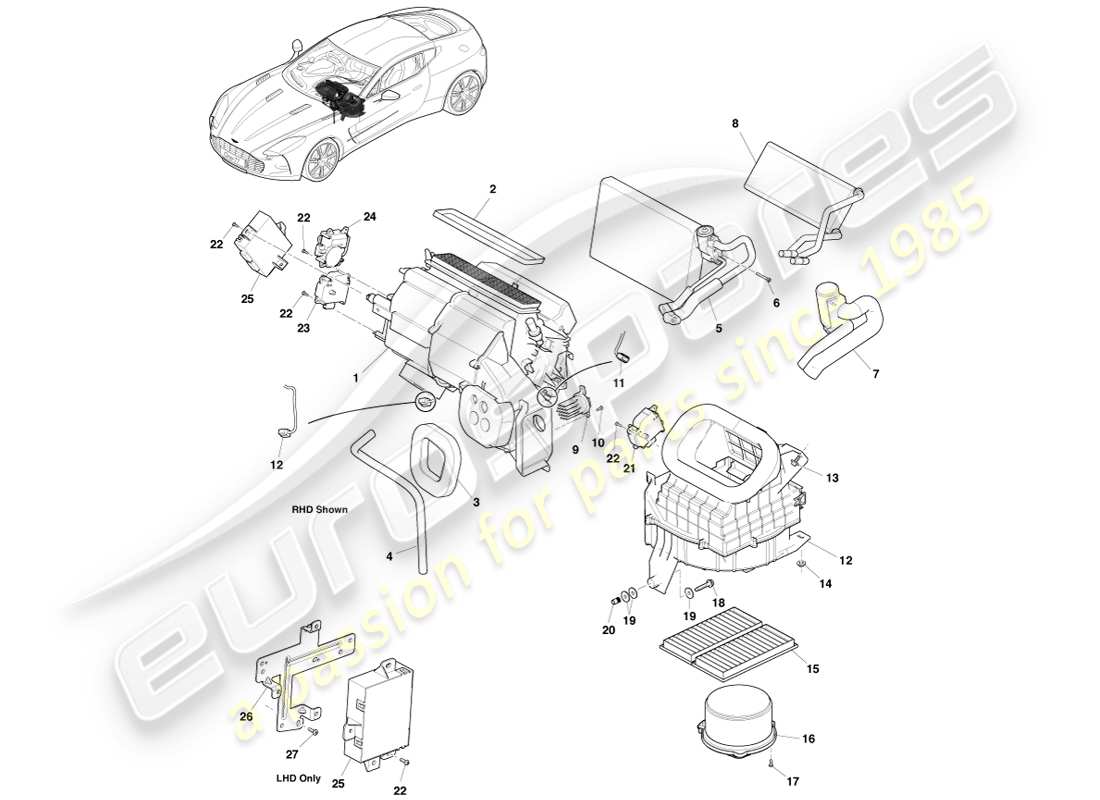

12.0010 - Évaporateur et Chauffage
Aston Martin One-77 (2011) Evaporator & Heater Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#

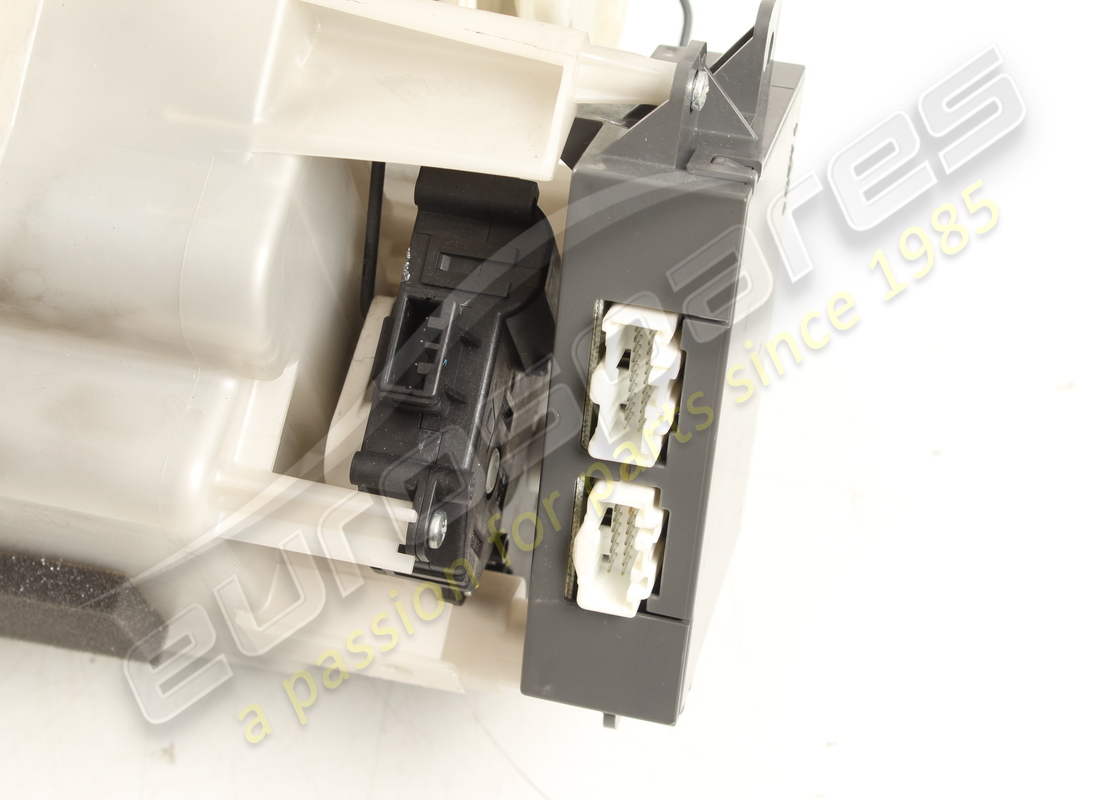

1
MPN:
6G33-18N407-BA
UNITÉ DE CHAUFFAGE, Y COMPRIS ECU, RHD
depuis
£780,62
depuis
£780,62
#
1
MPN:
6G33-18N407-AA
UNITÉ DE CHAUFFAGE, Y COMPRIS ECU, LHD
depuis
£1 271,19
depuis
£1 271,19
#
-
-
VIS, M6 X 16, UNITÉ DE CHAUFFAGE À FACIA
#
2
MPN:
4G43-19N574-AA
JOINT DE CONDUIT D'AIR
depuis
£0,96
depuis
£0,96
#
3
MPN:
4G43-19D692-A
MOUSSE D'ÉTANCHÉITÉ, PLAQUE D'ÉTANCHÉITÉ
#
4
MPN:
12023-03-8680-AB
TUBE DE VIDANGE, CONDENSATION, RHD
depuis
£74,21
depuis
£74,21
#
4
MPN:
12023-03-8678-AB
TUBE DE VIDANGE, CONDENSATION, LHD
depuis
£228,23
depuis
£228,23
#
5
MPN:
4G43-19850-AA
ENSEMBLE ÉVAPORATEUR A/C
depuis
£574,62
depuis
£574,62
#
6
MPN:
4G43-ALR8679-AA
VIS M5 X 40 À DOUILLE SIX PANS
depuis
£0,82
depuis
£0,82
#
7
MPN:
4G43-18D669-AA
JOINT D'ÉTANCHÉITÉ, NOYAU DE CHAUFFAGE
depuis
£12,41
depuis
£12,41
#
7
MPN:
4G43-18693-AA
JOINT D'ÉTANCHÉITÉ, TUBE DE CHAUFFAGE SUR BOÎTIER DE CHAUFFAGE
depuis
£8,39
depuis
£8,39
#
7
MPN:
4G43-18C676-AA
JOINT D'ÉTANCHÉITÉ, TUBE NOYAU DE CHAUFFAGE VERS CARTER DE CHAUFFAGE, LHD
#
8
MPN:
4G43-18A271-AA
ENSEMBLE NOYAU ET TUBE, CHAUFFAGE, RHD
depuis
£135,60
depuis
£135,60
#
8
MPN:
4G43-18D671-AA
ENSEMBLE NOYAU ET TUBE, CHAUFFAGE, LHD
depuis
£104,55
depuis
£104,55
#
9
MPN:
4G43-19F615-AA
TRANSISTER, PUISSANCE A/C
depuis
£236,89
depuis
£236,89
#
10
MPN:
4G43-104084-AA
VIS, M5 X 16
#
11
MPN:
4G43-19F598-AA
CAPTEURS A/C EVAP TEMP
depuis
£12,36
depuis
£12,36
#
12
MPN:
4G43-19924-BB
ENSEMBLE DE VENTILATEUR, RHD
depuis
£229,32
depuis
£229,32
#
12
MPN:
4G43-19925-AB
ENSEMBLE DE VENTILATEUR, LHD
depuis
£416,94
depuis
£416,94
#
13
MPN:
703151
BOULON ET Rondelle, M6 X 16, CVC VERS XCB
depuis
£0,47
depuis
£0,47
#
14
MPN:
703612
ÉCROU ET Rondelle, M6, CVC À XCB
depuis
£0,47
depuis
£0,47
#
15
MPN:
4G43-13ZE1-AA-PK
Filtre, pollen et odeur, (boîte de 2)
depuis
£49,28
depuis
£49,28
Cette pièce remplace le numéro de pièce 4G43-13ZE1-AA
#
16
MPN:
4G43-19F612-AA
MOTEUR ET VENTILATEUR A/C, RHD
depuis
£452,49
depuis
£452,49
#
16
MPN:
4G43-19F613-AA
MOTEUR ET VENTILATEUR A/C, LHD
depuis
£135,59
depuis
£135,59
#
17
MPN:
4G43-N104301-AA
VIS M5 X 16
depuis
£0,47
depuis
£0,47
#
18
MPN:
701177
BOULON, M8 X 35, CVC VERS CHAUFFAGE
#
19
MPN:
703137
Rondelle, M8, CVC AU SUPPORT
#
20
MPN:
6G33-58762-AA
ÉCROU RIVET, M8 PROFIL BAS
depuis
£0,47
depuis
£0,47
#
21
MPN:
4G43-18A250-AA
ENSEMBLE SERVO, CHAUFFAGE A/C AIR FRAIS/RECU, RHD
depuis
£208,08
depuis
£208,08
#
21
MPN:
4G43-18A251-AA
ENSEMBLE SERVO, CHAUFFAGE A/C AIR FRAIS/RECU, LHD
depuis
£208,08
depuis
£208,08
#
22
MPN:
4G43-104084-AA
VIS
#
23
MPN:
4G43-18D674-AA
ENSEMBLE SERVO, MÉLANGE D'AIR DE CHAUFFAGE DE CLIMATISATION, RHD
depuis
£208,08
depuis
£208,08
#
23
MPN:
4G43-18D675-AA
ENSEMBLE SERVO, MÉLANGE D'AIR DE CHAUFFAGE DE CLIMATISATION, LHD
depuis
£208,08
depuis
£208,08
#
24
MPN:
4G43-18E246-AA
ENSEMBLE SERVO, MODE HTR A/C, RHD
depuis
£208,08
depuis
£208,08
#
24
MPN:
4G43-18E247-AA
ENSEMBLE SERVO, MODE HTR A/C, LHD
depuis
£208,08
depuis
£208,08
#
25
-
ÉCU
Partie de l'article 1
#
26
MPN:
4G43-121205-AA
SUPPORT, MONTAGE D'ECU, LHD UNIQUEMENT
#
27
MPN:
4G43-104084-AA
VIS, M4 X 16MM PAN HD
