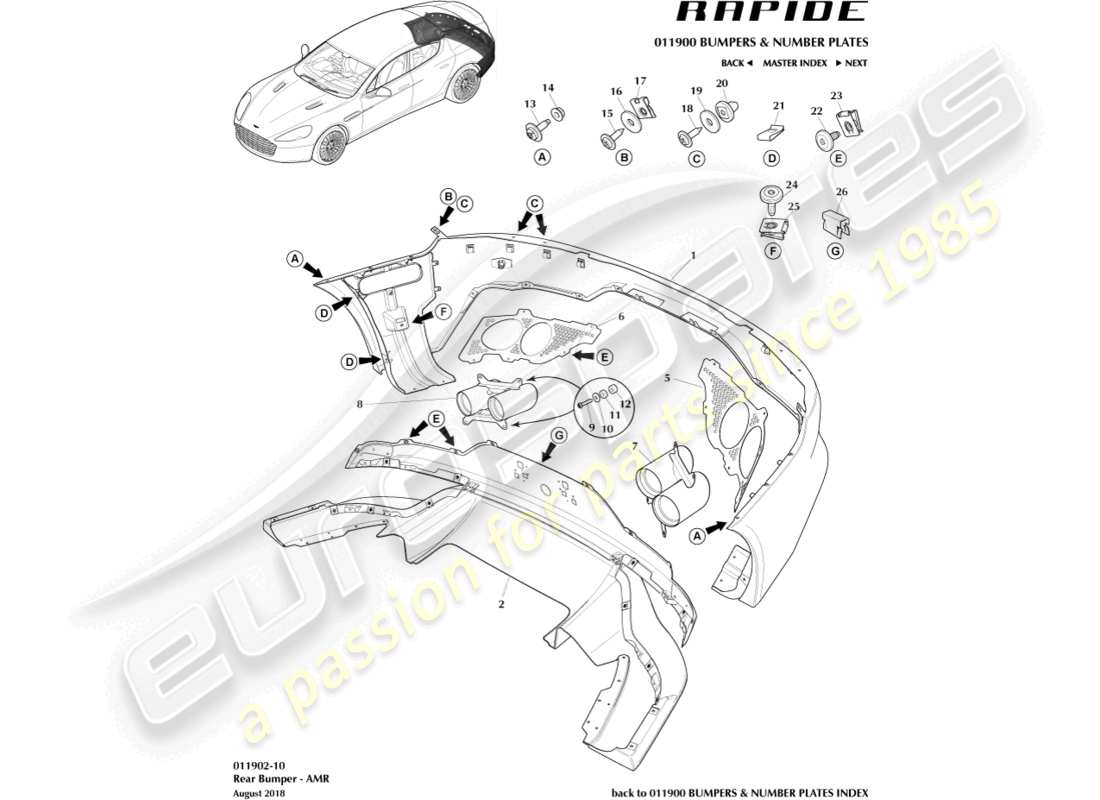

011902-10 - Pare-chocs arrière, AMR
Aston Martin Rapide (2010) Rear Bumper, AMR Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
KD43-17K835-AB
ENSEMBLE DE COUVERCLE DE PARE-CHOC ARRIÈRE
RANGÉE
depuis
£5 924,91
depuis
£5 924,91
#
1
MPN:
KD43-17K835-BB
ENSEMBLE DE COUVERCLE DE PARE-CHOC ARRIÈRE
Fédéral
depuis
£8 983,59
depuis
£8 983,59
#
2
MPN:
KD43-17E955-AC
ENSEMBLE ARRIÈRE DIFFUSEUR
depuis
£11 822,87
depuis
£11 822,87
#
2
MPN:
KD43-17E955-BB
ENSEMBLE ARRIÈRE DIFFUSEUR
Avec graphique
depuis
£11 822,87
depuis
£11 822,87
#
5
MPN:
KD43-01949-AA
GRILLE, ARRIÈRE GAUCHE
depuis
£260,80
depuis
£260,80
#
6
MPN:
KD43-01948-AA
GRILLE, ARRIÈRE DROIT
depuis
£309,66
depuis
£309,66
#
7
MPN:
KD43-5K239-BA
FINITION, QUAD D'ÉCHAPPEMENT, LH
noir
depuis
£1 954,44
depuis
£1 954,44
#
8
MPN:
KD43-5K238-BA
FINITION, ECHAPPEMENT QUAD, DROIT
noir
depuis
£1 954,44
depuis
£1 954,44
#
9
MPN:
KD43-N100115-AA
VIS, M5, VERROUILLAGE
#
10
MPN:
8G43-8979-AA
Rondelle, M5X20X1.5 ÉPAISSEUR ACIER/ACIER
depuis
£0,47
depuis
£0,47
#
11
MPN:
6G33-5K239-BA-PK
ESPACEUR, INTERNE, CÉRAMIQUE
Paquet de 10
depuis
£43,51
depuis
£43,51
Cette pièce remplace le numéro de pièce 6G33-5K239-BA-KIT
#
12
MPN:
6G33-5K239-CA-PK
ESPACEUR, EXTÉRIEUR, CÉRAMIQUE
Paquet de 10
depuis
£63,33
depuis
£63,33
#
13
MPN:
703743
VIS ET Rondelle, M6X18X1.0
Remplacement
Remplacement
#
14
MPN:
702944
ÉCROU, M6 HEX FLG
depuis
£0,58
depuis
£0,58
#
15
MPN:
701157-PK
VIS ET Rondelle, TARAUD 4.2X16 FLG HD
Paquet de 10
depuis
£1,59
depuis
£1,59
#
16
MPN:
697517-PK
Rondelle, M6 GRAND OD
Paquet de 20
depuis
£13,07
depuis
£13,07
#
17
MPN:
701448
ÉCROU, 4.2 2.1-3.1 TYPE U
depuis
£0,47
depuis
£0,47
#
18
MPN:
701157-PK
VIS ET Rondelle, TARAUD 4.2X16 FLG HD
Paquet de 10
depuis
£1,59
depuis
£1,59
#
19
MPN:
697517-PK
Rondelle, M6 GRAND OD
Paquet de 20
depuis
£13,07
depuis
£13,07
#
20
MPN:
701656-PK
RETENUE
Paquet de 10
depuis
£1,88
depuis
£1,88
#
21
MPN:
702511-PK
ÉCROU J, RESSORT 4.8X0.70
Paquet de 10
depuis
£3,92
depuis
£3,92
#
22
MPN:
702514
VIS, M6X14 PATCH PAN HD
depuis
£0,56
depuis
£0,56
#
23
MPN:
7G43-10609E-AA-PK
CLIP, RESSORT, M6, TYPE U
Paquet de 10
depuis
£5,08
depuis
£5,08
#
24
MPN:
6G33-FA0115-AB-PK
VIS, M6X20 PAN HD TORX GRD 10.9
Paquet de 20
depuis
£12,00
depuis
£12,00
Cette pièce remplace le numéro de pièce 6G33-FA0115-AB
#
25
MPN:
7G43-10609E-AA-PK
CLIP, RESSORT, M6, TYPE U
Paquet de 10
depuis
£5,08
depuis
£5,08
#
26
MPN:
8D33-60302-BB
CLIP, BORD
depuis
£0,48
depuis
£0,48
