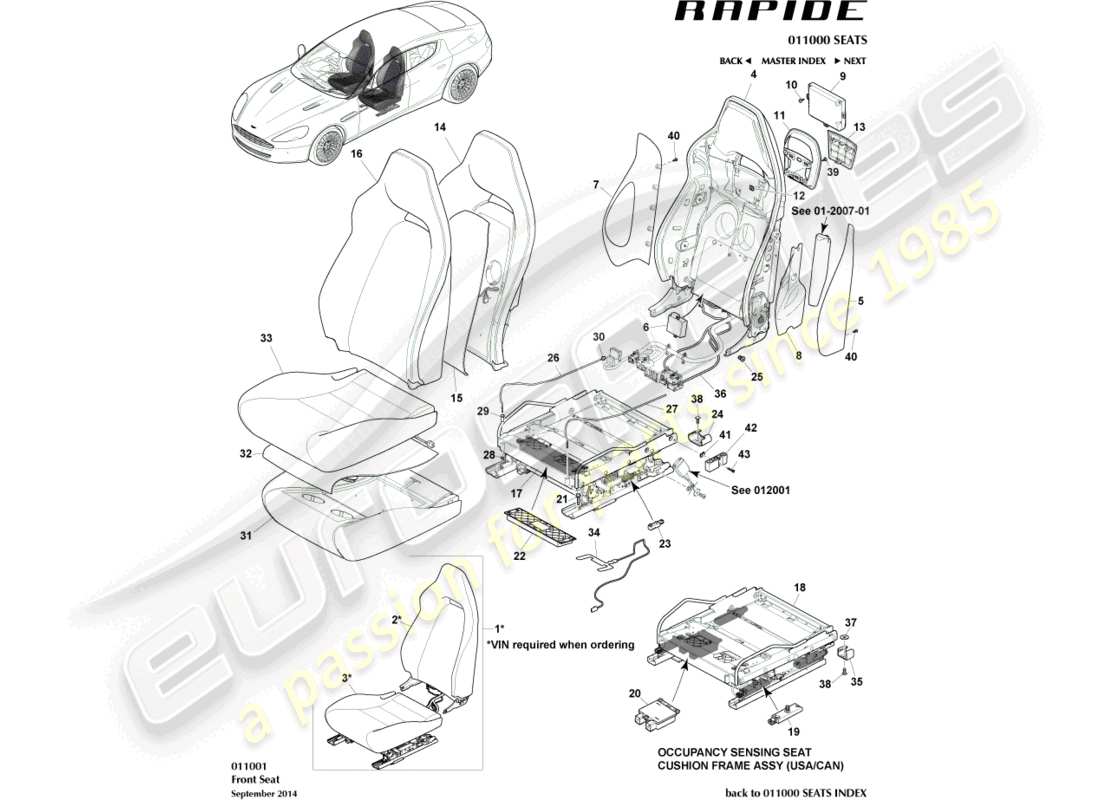

011001 - Sièges avant
Aston Martin Rapide (2011) Front Seats Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
AD43-60009-ADW
ASSEMBLAGE DE SIÈGE, AVANT, LH
Jusqu'à 15MY. VIN requis pour la commande
depuis
£8 228,72
depuis
£8 228,72
#
1
MPN:
FD43-60009-AAW
ASSEMBLAGE DE SIÈGE, AVANT, LH
À partir de 15MY. VIN requis pour la commande
depuis
£6 930,31
depuis
£6 930,31
#
1
MPN:
AD43-60008-AEW
ENSEMBLE DE SIÈGE, AVANT, DROIT
Jusqu'à 15MY. VIN requis pour la commande
depuis
£7 836,87
depuis
£7 836,87
#
1
MPN:
FD43-60008-AAW
ENSEMBLE DE SIÈGE, AVANT, DROIT
À partir de 15MY. VIN requis pour la commande
depuis
£6 930,31
depuis
£6 930,31
#
2
MPN:
AD43-60137-AEW
ENSEMBLE D'ASSOCIATION, LH
Jusqu'à 15MY. VIN requis pour la commande
#
2
MPN:
FD43-60137-AAW
ENSEMBLE D'ASSOCIATION, LH
À partir de 15MY, VIN requis pour la commande
#
2
MPN:
AD43-60136-AEW
ENSEMBLE D'ASSOCIATION, DROIT
Jusqu'à 15MY. VIN requis pour la commande
#
2
MPN:
FD43-60136-AAW
ENSEMBLE D'ASSOCIATION, DROIT
À partir de 15MY. VIN requis pour la commande
#
3
MPN:
AD43-60050-ABW
ENSEMBLE DE COUSSIN, RÉGLABLE EN HAUTEUR
Jusqu'à 15MY. VIN requis pour la commande
#
3
MPN:
FD43-60051-AAW
ENSEMBLE DE COUSSIN, GAUCHE, RÉGLABLE EN HAUTEUR
À partir de 15MY. VIN requis pour la commande
#
3
MPN:
FD43-60050-AAW
ENSEMBLE DE COUSSIN, DROIT, RÉGLABLE EN HAUTEUR
À partir de 15MY. VIN requis pour la commande
#
3
MPN:
AD43-60050-BAW
ASSEMBLAGE DE COUSSIN, HAUTEUR FIXE.
VIN requis pour la commande
#
4
MPN:
AD43-74-10196
ASSEMBLAGE DU CADRE D'ASSISE
Avec divertissement aux sièges arrière
depuis
£2 990,02
depuis
£2 990,02
#
4
MPN:
AD43-74-10197
ASSEMBLAGE DU CADRE D'ASSISE
Moins de divertissement aux sièges arrière
depuis
£3 141,32
depuis
£3 141,32
#
5
MPN:
AD43-110003-AA
PANNEAU, DOSSIER DE SIÈGE, gauche, siège gauche
depuis
£8,67
depuis
£8,67
#
5
MPN:
AD43-110002-BA
PANNEAU, DOSSIER DE SIÈGE, LH, SIÈGE DROIT
#
6
MPN:
AD43-600B66-AA
MODULE CLIMATISATION SIÈGE AVANT
1 par siège
depuis
£247,89
depuis
£247,89
#
7
MPN:
AD43-110003-BA
PANNEAU, DOSSIER DE SIÈGE, SIÈGE DROIT, LH
depuis
£9,10
depuis
£9,10
#
7
MPN:
AD43-110002-AA
PANNEAU, DOSSIER DE SIÈGE, DROIT, SIÈGE DROIT
depuis
£14,48
depuis
£14,48
#
8
MPN:
AD43-M2D456-BA
MOULURE, AIRBAG DE SIÈGE, GA
depuis
£19,02
depuis
£19,02
#
8
MPN:
AD43-M2D455-BA
MOULURE, AIRBAG DE SIÈGE, DROIT
#
9
MPN:
5H32-045M80-AB
ÉCRAN, RSE, 6.5 POUCES
Avec divertissement aux sièges arrière
depuis
£1 231,47
depuis
£1 231,47
#
10
MPN:
W502670-S442
VIS, 4.2 X 13MM
3 par siège
depuis
£0,47
depuis
£0,47
#
11
MPN:
AD43-644B20-AD
ENSEMBLE DE FINITION, PANNEAU DE DOSSIER DE SIÈGE
Jusqu'à 14.5MY, Chrome brillant
depuis
£81,67
depuis
£81,67
#
11
MPN:
ED43-044H12-AAW
ENSEMBLE DE FINITION, PANNEAU DE DOSSIER DE SIÈGE
À partir de 14.5MY, gainé de cuir
#
12
MPN:
701448
ÉCROU, TYPE U
depuis
£0,47
depuis
£0,47
#
13
MPN:
AD43-600E68-AAW
FINITION, INTERNE, PANNEAU DE DOSSIER DE SIÈGE
Jusqu'à 14.5MY
#
13
MPN:
ED43-600E68-AAW
FINITION, INTERNE, PANNEAU DE DOSSIER DE SIÈGE
À partir de 14.5MY
#
14
MPN:
AD43-4D9513-AA
MOUSSE, Pigeonneau
Standard
depuis
£59,90
depuis
£59,90
#
14
MPN:
AD43-4D9513-BA
MOUSSE, Pigeonneau
Contrôle climatique complet
depuis
£649,00
depuis
£649,00
#
15
MPN:
AD43-14D696-AB
ÉLÉMENT CHAUFFANT, PIERRE
Standard
depuis
£55,61
depuis
£55,61
#
15
MPN:
AD43-600B70-AC
UNITÉ DE REFROIDISSEMENT ET DE CHAUFFAGE, SQUAB
Contrôle climatique complet
depuis
£278,84
depuis
£278,84
#
16
MPN:
AD43-64573-ADW
ASSEMBLAGE DE COUVERCLE, PIED, LH
Jusqu'à 15MY, standard
#
16
MPN:
AD43-64573-BBW
ASSEMBLAGE DE COUVERCLE, PIED, LH
Jusqu'à 15MY, contrôle climatique total, perforé
depuis
£3 430,36
depuis
£3 430,36
#
16
MPN:
FD43-64573-AAW
ASSEMBLAGE DE COUVERCLE, PIED, LH
À partir de 15MY, VIN requis pour la commande
depuis
£1 897,22
depuis
£1 897,22
#
16
MPN:
AD43-64572-ADW
ASSEMBLAGE DE COUVERCLE, PIED, DROIT
Jusqu'à 15MY, standard
#
16
MPN:
AD43-64572-BBW
ASSEMBLAGE DE COUVERCLE, PIED, DROIT
Jusqu'à 15MY, contrôle climatique total, perforé
depuis
£3 430,36
depuis
£3 430,36
#
16
MPN:
FD43-64572-AAW
ASSEMBLAGE DE COUVERCLE, PIED, DROIT
À partir de 15MY, VIN requis pour la commande
depuis
£1 897,22
depuis
£1 897,22
#
17
MPN:
AD43-L60344-AC
ENSEMBLE CADRE, COUSSIN
Hauteur réglable
depuis
£2 314,04
depuis
£2 314,04
#
18
MPN:
AD43-L60344-BC
ENSEMBLE CADRE, COUSSIN
Hauteur fixe
depuis
£2 272,71
depuis
£2 272,71
#
19
MPN:
7G43-625B02-BA
CAPTEUR DE POIDS
OCS, détection d'occupant
depuis
£234,28
depuis
£234,28
#
20
MPN:
7G43-625B00-CC
MODULE, POIDS DU SIÈGE PASSAGER
depuis
£93,01
depuis
£93,01
#
21
MPN:
DD43-W705113-AA
BOULON, M8 X 38MM 10.9
depuis
£3,43
depuis
£3,43
#
22
MPN:
AD43-14C249-AA
MODULE, SIÈGE AVANT
Remplacement
Remplacement
#
22
MPN:
CD33-14C249-AE
MODULE, SIÈGE AVANT
Rapide S
Remplacement
Remplacement
#
23
MPN:
7G43-14B426-AB
CAPTEUR DE POSITION DE LA RAIL DU SIÈGE
depuis
£27,74
depuis
£27,74
#
24
MPN:
AD43-629B03-AB
EMBOUT, RAIL DE SIÈGE, 6 VOIE
Hauteur réglable
depuis
£5,04
depuis
£5,04
#
25
MPN:
AD43-61538-AA
BOULON
depuis
£3,45
depuis
£3,45
#
26
MPN:
AD43-63602-AB
RETENUE DE FIL, HOUSSE DE COUSSIN, DROIT
depuis
£19,81
depuis
£19,81
#
27
MPN:
AD43-63603-AB
RETENUE DE FIL, HOUSSE DE COUSSIN, GAUCHE
depuis
£19,81
depuis
£19,81
#
28
MPN:
703165
Noix, M5
2 par siège
depuis
£0,47
depuis
£0,47
#
29
MPN:
AD43-34388-AA
BUISSON
depuis
£1,23
depuis
£1,23
#
30
MPN:
699684
ŒILLET
depuis
£0,73
depuis
£0,73
#
31
MPN:
AD43-9515-AB
MOUSSE, COUSSIN
Jusqu'à 15MY, standard
#
31
MPN:
AD43-9515-AC
MOUSSE, COUSSIN
À partir de 15MY, Standard
depuis
£71,46
depuis
£71,46
#
31
MPN:
AD43-9515-BB
MOUSSE, COUSSIN
Jusqu'à 15MY, contrôle climatique total
Remplacement
Remplacement
#
31
MPN:
AD43-9515-BC
MOUSSE, COUSSIN
À partir de 15MY, climatisation totale
depuis
£649,00
depuis
£649,00
Cette pièce remplace le numéro de pièce AD43-9515-BB
#
32
MPN:
AD43-14D698-AC
ÉLÉMENT CHAUFFANT À COUSSIN
Standard
depuis
£111,29
depuis
£111,29
#
32
MPN:
AD43-600B68-AD
UNITÉ DE REFROIDISSEMENT ET DE CHAUFFAGE, COUSSIN
Contrôle climatique complet
depuis
£751,39
depuis
£751,39
#
33
MPN:
AD43-62900-AAW
HOUSSE, COUSSIN
Jusqu'à 15MY, standard
depuis
£3 574,09
depuis
£3 574,09
#
33
MPN:
AD43-62900-BAW
HOUSSE, COUSSIN
Jusqu'à 15MY, contrôle climatique total, perforé
depuis
£3 834,80
depuis
£3 834,80
#
33
MPN:
FD43-62901-AAW
HOUSSE, COUSSIN
À partir de 15MY, LH, VIN requis pour la commande
depuis
£1 888,73
depuis
£1 888,73
#
33
MPN:
FD43-62900-AAW
HOUSSE, COUSSIN
À partir de 15MY, RH, VIN requis pour la commande
depuis
£1 888,73
depuis
£1 888,73
#
34
MPN:
AD43-14C288-AA
CAPTEUR, RAPPEL DE CEINTURE PASSAGER
depuis
£26,86
depuis
£26,86
#
35
MPN:
AD43-629B01-AB
CAPUCHON DE FIN DE COURSE, 2 VOIE
Cadre à hauteur fixe
depuis
£10,99
depuis
£10,99
#
36
MPN:
AD43-14B549-AB
ASSEMBLAGE DE CÂBLES, UNITÉ D'AFFICHAGE RSE
Avec divertissement aux sièges arrière
depuis
£178,23
depuis
£178,23
#
37
MPN:
4G43-16C694-AB-PK
Rondelle, NYLON, NOIRE
Paquet de 10
depuis
£6,17
depuis
£6,17
#
38
MPN:
4G43-RTC222-AA
FIXATION, SAPIN, NOIR, 12MM
depuis
£0,47
depuis
£0,47
#
39
MPN:
701157-PK
VIS, Rondelle HD, 4.2 X 13MM
Paquet de 10
depuis
£1,59
depuis
£1,59
#
40
MPN:
703027
VIS À PLAQUE TORX, M4 X 10MM
10 par siège
depuis
£0,47
depuis
£0,47
#
41
MPN:
FD33-37523-AA
J ÉCROU, M5
depuis
£0,79
depuis
£0,79
#
42
MPN:
FD33-60434-BA
BLOC POUSSOIR
À partir de 15MY
depuis
£56,08
depuis
£56,08
#
43
MPN:
703177
VIS, M5X30, TETE CYLINDRIQUE A DOUILLE
depuis
£0,87
depuis
£0,87
-part-diagram-011009.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE RÉGLAGE DU SIÈGE AVANT")
-part-diagram-011009-d1.webp "ASTON MARTIN RAPIDE (2011) COMMUTATEUR DE COMMODITÉ DU SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-011101-b3.webp "ASTON MARTIN RAPIDE (2011) PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011103-b0.webp "ASTON MARTIN RAPIDE (2011) VITRE DE QUART DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-011103-b1.webp "ASTON MARTIN RAPIDE (2011) VERRE DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-011103-b2.webp "ASTON MARTIN RAPIDE (2011) VERRE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011106-b1.webp "ASTON MARTIN RAPIDE (2011) PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011108-b1.webp "ASTON MARTIN RAPIDE (2011) LÈVE-VITRE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011108-b2.webp "ASTON MARTIN RAPIDE (2011) LÈVE-VITRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011109.webp "ASTON MARTIN RAPIDE (2011) COMMUTATEUR DE COMMANDE DE FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-011201-60.webp "ASTON MARTIN RAPIDE (2011) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, S 16MY SCHÉMA DES PIÈCES")
-part-diagram-011201-70.webp "ASTON MARTIN RAPIDE (2011) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011201-b11.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU PANNEAU DE GARNITURE DE LA CONSOLE CENTRALE")
-part-diagram-011201-b12.webp "ASTON MARTIN RAPIDE (2011) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, S SCHÉMA DES PIÈCES")
-part-diagram-011201-b17.webp "ASTON MARTIN RAPIDE (2011) POUTRE TRANSVERSALE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b19.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DES PANNEAUX DÉCOUPÉS IP")
-part-diagram-011201-b7.webp "ASTON MARTIN RAPIDE (2011) SUBSTRAT IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b9.webp "ASTON MARTIN RAPIDE (2011) MOULURE DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-011201-d1.webp "ASTON MARTIN RAPIDE (2011) INTERRUPTEUR DE BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-011201-e3.webp "ASTON MARTIN RAPIDE (2011) SUPPORTS CCB VERS BIW SCHÉMA DES PIÈCES")
-part-diagram-011202-10.webp "ASTON MARTIN RAPIDE (2011) CONSOLE ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011202-b2.webp "ASTON MARTIN RAPIDE (2011) CONSOLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011202-b5.webp "ASTON MARTIN RAPIDE (2011) PANNEAU DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-011401.webp "ASTON MARTIN RAPIDE (2011) ÉMETTEUR RKE SCHÉMA DES PIÈCES")
-part-diagram-011401-b2.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE SERRURES ET CLÉS SCHÉMA DES PIÈCES")
-part-diagram-011401-b3.webp "ASTON MARTIN RAPIDE (2011) MODULE DÉMARRAGE/ARRÊT SCHÉMA DES PIÈCES")
-part-diagram-011403-b1.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME DE VERROUILLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-011403-b2.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME DE VERROUILLAGE DU CAPOT, S SCHÉMA DES PIÈCES")
-part-diagram-011404-b1.webp "ASTON MARTIN RAPIDE (2011) LOQUET DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011404-b2.webp "ASTON MARTIN RAPIDE (2011) LOQUET DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011405-b1.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME DE VERROUILLAGE DU COFFRE SCHÉMA DES PIÈCES")
-part-diagram-011405-b2.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME DE VERROUILLAGE DU COFFRE, S SCHÉMA DES PIÈCES")
-part-diagram-011405-d1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE DÉVERROUILLAGE DU HAYON")
-part-diagram-011410.webp "ASTON MARTIN RAPIDE (2011) INTERRUPTEUR DE DÉVERROUILLAGE DU REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-011410-b1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU MÉCANISME DE REMPLISSAGE DE CARBURANT")
-part-diagram-011601.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE BALAI D'ESSUIE-GLACE, 12MY SCHÉMA DES PIÈCES")
-part-diagram-01-1601-03.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE BALAI D'ESSUIE-GLACE, S SCHÉMA DES PIÈCES")
-part-diagram-011601-b1.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE BALAIS D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-011602.webp "ASTON MARTIN RAPIDE (2011) TRINGLERIE D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-011602-01.webp "ASTON MARTIN RAPIDE (2011) TRINGLERIE D'ESSUIE-GLACE, S SCHÉMA DES PIÈCES")
-part-diagram-011604-10.webp "ASTON MARTIN RAPIDE (2011) BOUTEILLE DE RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-011604-20.webp "ASTON MARTIN RAPIDE (2011) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011604-30.webp "ASTON MARTIN RAPIDE (2011) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-011901.webp "ASTON MARTIN RAPIDE (2011) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b1.webp "ASTON MARTIN RAPIDE (2011) PARE-CHOCS AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-011901-b1-2.webp "ASTON MARTIN RAPIDE (2011) PARE-CHOCS AVANT, AMR SCHÉMA DES PIÈCES")
-part-diagram-011901-b2.webp "ASTON MARTIN RAPIDE (2011) STRUCTURE DU PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b3.webp "ASTON MARTIN RAPIDE (2011) STRUCTURE DE PARE-CHOCS AVANT, RANGÉE S SCHÉMA DES PIÈCES")
-part-diagram-011901-b4.webp "ASTON MARTIN RAPIDE (2011) STRUCTURE DE PARE-CHOCS AVANT, S FED, GCC, CHINE SCHÉMA DES PIÈCES")
-part-diagram-011901-b5.webp "ASTON MARTIN RAPIDE (2011) INSERT, ISOLATEUR DE PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011902-10.webp "ASTON MARTIN RAPIDE (2011) PARE-CHOCS ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011902-b2.webp "ASTON MARTIN RAPIDE (2011) STRUCTURE DU PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011902-b3.webp "ASTON MARTIN RAPIDE (2011) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011904.webp "ASTON MARTIN RAPIDE (2011) SOCLES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-011904-01.webp "ASTON MARTIN RAPIDE (2011) SOCLES DE PLAQUE D'IMMATRICULATION, S SCHÉMA DES PIÈCES")
-part-diagram-011904-01-2.webp "ASTON MARTIN RAPIDE (2011) SOCLES DE PLAQUE D'IMMATRICULATION, AMR SCHÉMA DES PIÈCES")
-part-diagram-012001.webp "ASTON MARTIN RAPIDE (2011) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-012001-b3.webp "ASTON MARTIN RAPIDE (2011) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-012003.webp "ASTON MARTIN RAPIDE (2011) AIRBAG, PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-012004.webp "ASTON MARTIN RAPIDE (2011) AIRBAG RIDEAU LATÉRAL AVANT SCHÉMA DES PIÈCES")
-part-diagram-012004-b2.webp "ASTON MARTIN RAPIDE (2011) AIRBAG RIDEAU LATÉRAL ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-012005-b1.webp "ASTON MARTIN RAPIDE (2011) CAPTEURS D'ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-012006-b1.webp "ASTON MARTIN RAPIDE (2011) BLOCS D'IMPACT LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-01-2007-01.webp "ASTON MARTIN RAPIDE (2011) COUSSIN GONFLABLE MONTÉ SUR LE SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-012007-b1.webp "ASTON MARTIN RAPIDE (2011) SUPPORTS D'ATTACHE ISOFIX SCHÉMA DES PIÈCES")
-part-diagram-020100-c1.webp "ASTON MARTIN RAPIDE (2011) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-020100-c2.webp "ASTON MARTIN RAPIDE (2011) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-020300.webp "ASTON MARTIN RAPIDE (2011) SUPPORTS DU GROUPE MOTOPROPULSEUR SCHÉMA DES PIÈCES")
-part-diagram-020600.webp "ASTON MARTIN RAPIDE (2011) BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e1.webp "ASTON MARTIN RAPIDE (2011) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030100-e1.webp "ASTON MARTIN RAPIDE (2011) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e2.webp "ASTON MARTIN RAPIDE (2011) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0200-e1.webp "ASTON MARTIN RAPIDE (2011) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030200-e1.webp "ASTON MARTIN RAPIDE (2011) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0300-e1.webp "ASTON MARTIN RAPIDE (2011) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-e1.webp "ASTON MARTIN RAPIDE (2011) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-s1.webp "ASTON MARTIN RAPIDE (2011) REFROIDISSEMENT DU MOTEUR, AJUSTEMENT DE LIGNE SCHÉMA DES PIÈCES")
-part-diagram-030304.webp "ASTON MARTIN RAPIDE (2011) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-030304-02.webp "ASTON MARTIN RAPIDE (2011) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0400-e1.webp "ASTON MARTIN RAPIDE (2011) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-030400-e1.webp "ASTON MARTIN RAPIDE (2011) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-03-0500-e1.webp "ASTON MARTIN RAPIDE (2011) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-030500-e1.webp "ASTON MARTIN RAPIDE (2011) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-03-0600-02.webp "ASTON MARTIN RAPIDE (2011) DÉMARRAGE DU MOTEUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-030600-e2.webp "ASTON MARTIN RAPIDE (2011) DÉMARRAGE DU MOTEUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-03-0700-e1.webp "ASTON MARTIN RAPIDE (2011) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-030700-e1.webp "ASTON MARTIN RAPIDE (2011) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-03-0800-e1.webp "ASTON MARTIN RAPIDE (2011) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-030800-e1.webp "ASTON MARTIN RAPIDE (2011) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-03-0900-e1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU SYSTÈME DE SOUPAPES")
-part-diagram-030900-e1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU SYSTÈME DE SOUPAPES")
-part-diagram-03-1000-e1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES D'ÉTANCHÉITÉ DU MOTEUR")
-part-diagram-031000-e1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES D'ÉTANCHÉITÉ DU MOTEUR")
-part-diagram-03-1100-e1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE CONVERSION DE PUISSANCE")
-part-diagram-031100-e1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE CONVERSION DE PUISSANCE")
-part-diagram-031200.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE CHARGEMENT D'AIR")
-part-diagram-03-1200-00.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE CHARGEMENT D'AIR")
-part-diagram-03-1200-00-2.webp "ASTON MARTIN RAPIDE (2011) CHARGEMENT D'AIR, PACK PERFORMANCE SCHÉMA DES PIÈCES")
-part-diagram-031300.webp "ASTON MARTIN RAPIDE (2011) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-031300-10.webp "ASTON MARTIN RAPIDE (2011) ÉMISSIONS PAR ÉVAPORATION, 15MY SCHÉMA DES PIÈCES")
-part-diagram-031300-2.webp "ASTON MARTIN RAPIDE (2011) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-031300-20.webp "ASTON MARTIN RAPIDE (2011) CARTOUCHE DE CARBONE, 15MY SCHÉMA DES PIÈCES")
-part-diagram-03-1400-01.webp "ASTON MARTIN RAPIDE (2011) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1400-02.webp "ASTON MARTIN RAPIDE (2011) COMMANDE ÉLECTRONIQUE DU MOTEUR, 15MY SCHÉMA DES PIÈCES")
-part-diagram-031400-e1.webp "ASTON MARTIN RAPIDE (2011) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-031401-d1.webp "ASTON MARTIN RAPIDE (2011) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1403-01.webp "ASTON MARTIN RAPIDE (2011) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031403-d1.webp "ASTON MARTIN RAPIDE (2011) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031800.webp "ASTON MARTIN RAPIDE (2011) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-03-1801-01.webp "ASTON MARTIN RAPIDE (2011) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-03-2201-01.webp "ASTON MARTIN RAPIDE (2011) REFROIDISSEMENT DU MOTEUR, AJUSTEMENT DE LIGNE SCHÉMA DES PIÈCES")
-part-diagram-040100-c1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE SUSPENSION AVANT")
-part-diagram-040105-c1.webp "ASTON MARTIN RAPIDE (2011) BARRE STABILISATRICE AVANT SCHÉMA DES PIÈCES")
-part-diagram-040200-c1.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040205-c1.webp "ASTON MARTIN RAPIDE (2011) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040300-c1.webp "ASTON MARTIN RAPIDE (2011) RESSORT ET AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-040300-c2.webp "ASTON MARTIN RAPIDE (2011) RESSORT ET AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040304-c1.webp "ASTON MARTIN RAPIDE (2011) MODULE D'AMORTISSEMENT ACTIF SCHÉMA DES PIÈCES")
-part-diagram-040400-c1.webp "ASTON MARTIN RAPIDE (2011) ROUES ET PNEUS, AVANT À 13MY SCHÉMA DES PIÈCES")
-part-diagram-040400-c2.webp "ASTON MARTIN RAPIDE (2011) ROUES ET PNEUS, ARRIÈRE À 13MY SCHÉMA DES PIÈCES")
-part-diagram-040401-c1.webp "ASTON MARTIN RAPIDE (2011) ROUES ET PNEUS, AVANT À PARTIR DE 13MY SCHÉMA DES PIÈCES")
-part-diagram-040401-c2.webp "ASTON MARTIN RAPIDE (2011) ROUES ET PNEUS, ARRIÈRE À PARTIR DE 13MY SCHÉMA DES PIÈCES")
-part-diagram-05-0100-15.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE TUBE DE COUPLE, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-050100-w2.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE CUVE DE COUPLE, 6 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-050500-w2.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DEMI-ARBRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060300-c1.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-060400-c1.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME DE FREINAGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060500.webp "ASTON MARTIN RAPIDE (2011) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-060600.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE L'ENSEMBLE ACTIONNEUR DE FREIN")
-part-diagram-060603-c1.webp "ASTON MARTIN RAPIDE (2011) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-060603-c1-2.webp "ASTON MARTIN RAPIDE (2011) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060604.webp "ASTON MARTIN RAPIDE (2011) INTERRUPTEUR DE FEU STOP SCHÉMA DES PIÈCES")
-part-diagram-060700.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE FREIN ASSISTÉ SCHÉMA DES PIÈCES")
-part-diagram-060900.webp "ASTON MARTIN RAPIDE (2011) MODULE ANTIBLOCAGE SCHÉMA DES PIÈCES")
-part-diagram-060901-c1.webp "ASTON MARTIN RAPIDE (2011) CAPTEURS DE VITESSE DE ROUE SCHÉMA DES PIÈCES")
-part-diagram-070100-02.webp "ASTON MARTIN RAPIDE (2011) BOÎTE-PONT, S SCHÉMA DES PIÈCES")
-part-diagram-070100-10.webp "ASTON MARTIN RAPIDE (2011) BOÎTE-PONT SCHÉMA DES PIÈCES")
-part-diagram-070100-30.webp "ASTON MARTIN RAPIDE (2011) BOÎTE-PONT, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070100-40.webp "ASTON MARTIN RAPIDE (2011) KITS DE TRANSMISSION, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070110-10.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU DIFFÉRENTIEL")
-part-diagram-07-0110-20.webp "ASTON MARTIN RAPIDE (2011) DIFFÉRENTIEL, S SCHÉMA DES PIÈCES")
-part-diagram-070200-p1.webp "ASTON MARTIN RAPIDE (2011) REFROIDISSEUR D'HUILE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-070200-r1.webp "ASTON MARTIN RAPIDE (2011) REFROIDISSEUR D'HUILE DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-070502.webp "ASTON MARTIN RAPIDE (2011) LEVIER DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070502-d3.webp "ASTON MARTIN RAPIDE (2011) COMMUTATEURS DE BOÎTE-PONT SCHÉMA DES PIÈCES")
-part-diagram-090000-s1.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-090000-s1-2.webp "ASTON MARTIN RAPIDE (2011) BOUCLIERS THERMIQUES, AVANT SCHÉMA DES PIÈCES")
-part-diagram-090400-s1.webp "ASTON MARTIN RAPIDE (2011) BOUCLIERS THERMIQUES, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-100100-s1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU RÉSERVOIR DE CARBURANT")
-part-diagram-100100-s2.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE RÉSERVOIR DE CARBURANT, S SCHÉMA DES PIÈCES")
-part-diagram-100103-s1.webp "ASTON MARTIN RAPIDE (2011) DISTRIBUTION DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100104-s1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE REMPLISSAGE DE CARBURANT")
-part-diagram-100106-s1.webp "ASTON MARTIN RAPIDE (2011) MODULE DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-110200.webp "ASTON MARTIN RAPIDE (2011) CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-110203-c1.webp "ASTON MARTIN RAPIDE (2011) TUYAUX PAS, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-110203-c2.webp "ASTON MARTIN RAPIDE (2011) TUYAUX PAS, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-110400.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE L'ENSEMBLE COLONNE DE DIRECTION")
-part-diagram-110600.webp "ASTON MARTIN RAPIDE (2011) VOLANT SCHÉMA DES PIÈCES")
-part-diagram-110602.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE COMMUTATEUR DE COLONNE")
-part-diagram-120101.webp "ASTON MARTIN RAPIDE (2011) COMPOSANTS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120102.webp "ASTON MARTIN RAPIDE (2011) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120103-b1.webp "ASTON MARTIN RAPIDE (2011) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120103-b1-2.webp "ASTON MARTIN RAPIDE (2011) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120300-s1.webp "ASTON MARTIN RAPIDE (2011) UNITÉ CVC SCHÉMA DES PIÈCES")
-part-diagram-120300-s3.webp "ASTON MARTIN RAPIDE (2011) UNITÉ CVC, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-120303-10.webp "ASTON MARTIN RAPIDE (2011) LIGNES DE CLIMATISATION, HFO1234YF. CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-120303-20.webp "ASTON MARTIN RAPIDE (2011) CONDUITES DE CLIMATISATION, HFO1234YF, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-120305-s1.webp "ASTON MARTIN RAPIDE (2011) CONDUITES DE CLIMATISATION, R134A, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-120305-s2.webp "ASTON MARTIN RAPIDE (2011) CONDUITES DE CLIMATISATION, R134A, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-120400.webp "ASTON MARTIN RAPIDE (2011) CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-120402.webp "ASTON MARTIN RAPIDE (2011) COMMANDES CVC ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-130101.webp "ASTON MARTIN RAPIDE (2011) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-130600-d1.webp "ASTON MARTIN RAPIDE (2011) KLAXON DE SIGNALISATION SCHÉMA DES PIÈCES")
-part-diagram-131301-d1.webp "ASTON MARTIN RAPIDE (2011) CAPTEURS D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-131303-01.webp "ASTON MARTIN RAPIDE (2011) CAMÉRA D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-131400-00.webp "ASTON MARTIN RAPIDE (2011) MODULE DE PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-140101.webp "ASTON MARTIN RAPIDE (2011) INTERRUPTEUR D'ARRÊT DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DE LA BATTERIE")
-part-diagram-140101-d3.webp "ASTON MARTIN RAPIDE (2011) KIT DE CONDITIONNEUR DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140102-b1.webp "ASTON MARTIN RAPIDE (2011) SUPPORTS DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140103.webp "ASTON MARTIN RAPIDE (2011) CÂBLES DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-150103-10.webp "ASTON MARTIN RAPIDE (2011) DOUBLES AMPLIFICATEURS, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150103-20.webp "ASTON MARTIN RAPIDE (2011) AMPLIFICATEUR UNIQUE, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150104-10.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME MULTIMÉDIA, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150104-30.webp "ASTON MARTIN RAPIDE (2011) COMMANDES D'INFODIVERTISSEMENT, 16MY SCHÉMA DES PIÈCES")
-part-diagram-150104-40.webp "ASTON MARTIN RAPIDE (2011) COMMANDES D'INFODIVERTISSEMENT, AMR SCHÉMA DES PIÈCES")
-part-diagram-150104-d2.webp "ASTON MARTIN RAPIDE (2011) SYSTÈME MULTIMÉDIA, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150108-20.webp "ASTON MARTIN RAPIDE (2011) CHANGEUR DE CD, 16MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150108-30.webp "ASTON MARTIN RAPIDE (2011) MP3/USB SOUS-SYSTÈME MULTIMÉDIA SCHÉMA DES PIÈCES")
-part-diagram-150108-d1.webp "ASTON MARTIN RAPIDE (2011) CHANGEUR DE CD, JUSQU'À 16MY SCHÉMA DES PIÈCES")
-part-diagram-150202.webp "ASTON MARTIN RAPIDE (2011) TUNER DAB SCHÉMA DES PIÈCES")
-part-diagram-150203.webp "ASTON MARTIN RAPIDE (2011) ANTENNE SDARS SCHÉMA DES PIÈCES")
-part-diagram-150204-d3.webp "ASTON MARTIN RAPIDE (2011) ANTENNE ÉLECTRONIQUE, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150204-d4.webp "ASTON MARTIN RAPIDE (2011) ANTENNE ÉLECTRONIQUE, 13MY À 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-150204-d4a.webp "ASTON MARTIN RAPIDE (2011) ANTENNE ÉLECTRONIQUE, 14.5MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-10.webp "ASTON MARTIN RAPIDE (2011) UNITÉ PRINCIPALE D'INFODIVERTISSEMENT, 16MY SCHÉMA DES PIÈCES")
-part-diagram-150301-10-1.webp "ASTON MARTIN RAPIDE (2011) CONFÉRENCIER, B&O SCHÉMA DES PIÈCES")
-part-diagram-150301-20.webp "ASTON MARTIN RAPIDE (2011) INTERVENANTS, DEMANDEZ SCHÉMA DES PIÈCES")
-part-diagram-160000-c1.webp "ASTON MARTIN RAPIDE (2011) DISTRIBUTION DE VIDE, ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-160200.webp "ASTON MARTIN RAPIDE (2011) SOUS-SYSTÈME DE DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-170101.webp "ASTON MARTIN RAPIDE (2011) PHARES SCHÉMA DES PIÈCES")
-part-diagram-170102-10.webp "ASTON MARTIN RAPIDE (2011) FEUX DE JOUR, AMR SCHÉMA DES PIÈCES")
-part-diagram-170102-d1.webp "ASTON MARTIN RAPIDE (2011) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-170105-d1.webp "ASTON MARTIN RAPIDE (2011) MARQUEURS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-170202.webp "ASTON MARTIN RAPIDE (2011) ÉCLAIRAGE DE COURTOISIE SCHÉMA DES PIÈCES")
-part-diagram-170301-d1.webp "ASTON MARTIN RAPIDE (2011) FEU STOP MONTÉ EN HAUTEUR SCHÉMA DES PIÈCES")
-part-diagram-170301-d2.webp "ASTON MARTIN RAPIDE (2011) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170305.webp "ASTON MARTIN RAPIDE (2011) MARQUEURS LATÉRAUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170306-d1.webp "ASTON MARTIN RAPIDE (2011) RÉFLECTEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170308-d1.webp "ASTON MARTIN RAPIDE (2011) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-17-0400-00.webp "ASTON MARTIN RAPIDE (2011) CAPTEUR DE PLUIE ET DE LUMIÈRE DU JOUR SCHÉMA DES PIÈCES")
-part-diagram-170501.webp "ASTON MARTIN RAPIDE (2011) INTERRUPTEUR D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-180101-d1.webp "ASTON MARTIN RAPIDE (2011) HARNAIS AVANT, À 13MY SCHÉMA DES PIÈCES")
-part-diagram-18-0101-d2.webp "ASTON MARTIN RAPIDE (2011) HARNAIS AVANT, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-180101-d3.webp "ASTON MARTIN RAPIDE (2011) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180102-d5.webp "ASTON MARTIN RAPIDE (2011) HARNAIS IP SCHÉMA DES PIÈCES")
-part-diagram-180103.webp "ASTON MARTIN RAPIDE (2011) HARNAIS DE CORPS SCHÉMA DES PIÈCES")
-part-diagram-180103-d1.webp "ASTON MARTIN RAPIDE (2011) HARNAIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-180103-d4.webp "ASTON MARTIN RAPIDE (2011) HARNAIS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-180106-d1.webp "ASTON MARTIN RAPIDE (2011) PANNEAUX DE FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-180301-10.webp "ASTON MARTIN RAPIDE (2011) COMMUTATEURS IP SCHÉMA DES PIÈCES")
-part-diagram-180301-20.webp "ASTON MARTIN RAPIDE (2011) COMMUTATEURS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-180302-30.webp "ASTON MARTIN RAPIDE (2011) COMMUTATEURS DE CONSOLE CENTRALE, AMR SCHÉMA DES PIÈCES")
-part-diagram-180401.webp "ASTON MARTIN RAPIDE (2011) PRISES AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-190101.webp "ASTON MARTIN RAPIDE (2011) TRAQUEUR CAT 5 SCHÉMA DES PIÈCES")
-part-diagram-190101-d1.webp "ASTON MARTIN RAPIDE (2011) TRAQUEUR CAT 5, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-190102-d1.webp "ASTON MARTIN RAPIDE (2011) CAPTEURS D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-190103-d1.webp "ASTON MARTIN RAPIDE (2011) AVERTISSEURS SONORES ET SIRÈNES SCHÉMA DES PIÈCES")
-part-diagram-190202.webp "ASTON MARTIN RAPIDE (2011) RKE SCHÉMA DES PIÈCES")
-part-diagram-190600.webp "ASTON MARTIN RAPIDE (2011) SOUS-SYSTÈME DE COMMANDE VOCALE SCHÉMA DES PIÈCES")
-part-diagram-190701-01.webp "ASTON MARTIN RAPIDE (2011) MODULE DE NAVIGATION, 12MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-190701-d1.webp "ASTON MARTIN RAPIDE (2011) MODULE DE NAVIGATION, JUSQU'À 12MY SCHÉMA DES PIÈCES")
-part-diagram-190703-d1.webp "ASTON MARTIN RAPIDE (2011) DIAGRAMME DES PIÈCES D'AFFICHAGE DE NAVIGATION")
-part-diagram-190703-d2.webp "ASTON MARTIN RAPIDE (2011) ÉCRAN DE NAVIGATION, GARMIN, 12MY SCHÉMA DES PIÈCES")
-part-diagram-190706-d1.webp "ASTON MARTIN RAPIDE (2011) ANTENNE GPS SCHÉMA DES PIÈCES")
-part-diagram-190801.webp "ASTON MARTIN RAPIDE (2011) MODULE BLUETOOTH SCHÉMA DES PIÈCES")
-part-diagram-191001.webp "ASTON MARTIN RAPIDE (2011) CONTRÔLE MULTIFONCTION SCHÉMA DES PIÈCES")
-part-diagram-191003.webp "ASTON MARTIN RAPIDE (2011) MODULE ÉLECTRONIQUE CENTRAL SCHÉMA DES PIÈCES")
-part-diagram-191300-d2.webp "ASTON MARTIN RAPIDE (2011) DIVERTISSEMENT AUX SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-19-1800-02.webp "ASTON MARTIN RAPIDE (2011) CONTRÔLEUR DE VERROUILLAGE DE DÉMARRAGE AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-000101.webp "ASTON MARTIN RAPIDE (2011) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000102.webp "ASTON MARTIN RAPIDE (2011) ÉTIQUETTES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000103.webp "ASTON MARTIN RAPIDE (2011) ÉTIQUETTES SOUS LE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-000200.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES D'OUTILS ET D'ÉQUIPEMENT D'URGENCE")
-part-diagram-000200-c1.webp "ASTON MARTIN RAPIDE (2011) OUTILS ET ÉQUIPEMENT D'URGENCE, S SCHÉMA DES PIÈCES")
-part-diagram-000200-c2.webp "ASTON MARTIN RAPIDE (2011) ÉQUIPEMENT D'URGENCE POUR PNEUS SCHÉMA DES PIÈCES")
-part-diagram-000205-b1.webp "ASTON MARTIN RAPIDE (2011) TROUSSE DE PREMIERS SECOURS SCHÉMA DES PIÈCES")
-part-diagram-000301-g4.webp "ASTON MARTIN RAPIDE (2011) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
-part-diagram-000301-g5.webp "ASTON MARTIN RAPIDE (2011) GUIDE DU PROPRIÉTAIRE, S SCHÉMA DES PIÈCES")
-part-diagram-010100-00.webp "ASTON MARTIN RAPIDE (2011) CORPS EN BLANC SCHÉMA DES PIÈCES")
-part-diagram-010101-b1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU SOUBASSEMENT")
-part-diagram-010101-b2.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DU SOUBASSEMENT ET DES PIÈCES ARRIÈRE")
-part-diagram-010102-b1.webp "ASTON MARTIN RAPIDE (2011) TABLEAU DE BORD ET CAPOT SCHÉMA DES PIÈCES")
-part-diagram-010102-b2.webp "ASTON MARTIN RAPIDE (2011) CORPS DASH & COWL, S SCHÉMA DES PIÈCES")
-part-diagram-010103-b1.webp "ASTON MARTIN RAPIDE (2011) TOIT SCHÉMA DES PIÈCES")
-part-diagram-010103-b2.webp "ASTON MARTIN RAPIDE (2011) CADRE DU HAUT DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010104-b1.webp "ASTON MARTIN RAPIDE (2011) CÔTÉ DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010106-b1.webp "ASTON MARTIN RAPIDE (2011) PARTIE ARRIÈRE DE LA CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-010106-b3.webp "ASTON MARTIN RAPIDE (2011) COMPOSITES DE L'ARRIÈRE DE LA CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-010107-10.webp "ASTON MARTIN RAPIDE (2011) SOUS PARE-CHOC ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010107-b1.webp "ASTON MARTIN RAPIDE (2011) PASSAGES DE ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010108-b1.webp "ASTON MARTIN RAPIDE (2011) PIÈCES AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-010108-b2.webp "ASTON MARTIN RAPIDE (2011) PIÈCES AUXILIAIRES, S SCHÉMA DES PIÈCES")
-part-diagram-010201-b1.webp "ASTON MARTIN RAPIDE (2011) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010201-b2.webp "ASTON MARTIN RAPIDE (2011) STRUCTURE AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010202-b1.webp "ASTON MARTIN RAPIDE (2011) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-010202-b2.webp "ASTON MARTIN RAPIDE (2011) PANNEAU D'OUVERTURE DE GRILLE, S SCHÉMA DES PIÈCES")
-part-diagram-010203.webp "ASTON MARTIN RAPIDE (2011) AILES AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010203-b1.webp "ASTON MARTIN RAPIDE (2011) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010204-b1.webp "ASTON MARTIN RAPIDE (2011) PASSAGES DE ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010205-10.webp "ASTON MARTIN RAPIDE (2011) CAPOT ET CHARNIÈRES, AMR SCHÉMA DES PIÈCES")
-part-diagram-010205-b1.webp "ASTON MARTIN RAPIDE (2011) CAPOT ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-010205-b2.webp "ASTON MARTIN RAPIDE (2011) CAPOT ET CHARNIÈRES, S SCHÉMA DES PIÈCES")
-part-diagram-010207-b1.webp "ASTON MARTIN RAPIDE (2011) SOUS LE BOUCLIER AVANT SCHÉMA DES PIÈCES")
-part-diagram-010207-b2.webp "ASTON MARTIN RAPIDE (2011) BOUCLIER INFÉRIEUR AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010301-b1.webp "ASTON MARTIN RAPIDE (2011) ASSEMBLAGE DE LA PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-010301-g1.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE CHARNIÈRE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010302-b1.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010302-g1.webp "ASTON MARTIN RAPIDE (2011) ENSEMBLE DE CHARNIÈRE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010303-b1.webp "ASTON MARTIN RAPIDE (2011) ASSEMBLAGE DU HAYON SCHÉMA DES PIÈCES")
-part-diagram-010501-b1.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-010501-b2.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-010502-b2.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DU CAPOT INFÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-010503-b1.webp "ASTON MARTIN RAPIDE (2011) ASSEMBLAGE DE LA GARNITURE DE PAVILLON SCHÉMA DES PIÈCES")
-part-diagram-010503-b10.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DU PILIER B SCHÉMA DES PIÈCES")
-part-diagram-010503-b11.webp "ASTON MARTIN RAPIDE (2011) UNE GARNITURE DE PILIER SCHÉMA DES PIÈCES")
-part-diagram-010503-b15.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DE LINTEAU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010503-b3.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DE LINTEAU AVANT SCHÉMA DES PIÈCES")
-part-diagram-010503-b3a.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DE LINTEAU AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010503-b4.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DU PILIER D SCHÉMA DES PIÈCES")
-part-diagram-010504-b1.webp "ASTON MARTIN RAPIDE (2011) VISIÈRES DE SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-010505-b1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU PANNEAU DE GARNITURE DE PORTE AVANT")
-part-diagram-010505-b4.webp "ASTON MARTIN RAPIDE (2011) POIGNÉE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010506-b1.webp "ASTON MARTIN RAPIDE (2011) PANNEAU DE GARNITURE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010507-b1.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES DU PANNEAU DE GARNITURE DE CUSTODE ARRIÈRE")
-part-diagram-010507-b2.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DU PILIER C SCHÉMA DES PIÈCES")
-part-diagram-010508-b2.webp "ASTON MARTIN RAPIDE (2011) PANNEAU DE GARNITURE POUR TABLETTE À COLIS SCHÉMA DES PIÈCES")
-part-diagram-010508-b3.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DU COMPARTIMENT DE CHARGEMENT SCHÉMA DES PIÈCES")
-part-diagram-010509-b1.webp "ASTON MARTIN RAPIDE (2011) PANNEAU DE GARNITURE DE HAYON SCHÉMA DES PIÈCES")
-part-diagram-010601-b1.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-010601-b6.webp "ASTON MARTIN RAPIDE (2011) COUSSINETS SONORES ANTI-CANETTES SCHÉMA DES PIÈCES")
-part-diagram-010601-b8.webp "ASTON MARTIN RAPIDE (2011) ISOLATION PHONIQUE, AVANT SCHÉMA DES PIÈCES")
-part-diagram-010601-b8-2.webp "ASTON MARTIN RAPIDE (2011) ISOLATION PHONIQUE, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010702-b1.webp "ASTON MARTIN RAPIDE (2011) COUPE-FROID DYNAMIQUE SCHÉMA DES PIÈCES")
-part-diagram-010703-b1.webp "ASTON MARTIN RAPIDE (2011) ÉTANCHÉITÉ SOUPLE SCHÉMA DES PIÈCES")
-part-diagram-010706.webp "ASTON MARTIN RAPIDE (2011) COUVERTURE DU PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-010707-b1.webp "ASTON MARTIN RAPIDE (2011) PARE-BRISE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010801-10.webp "ASTON MARTIN RAPIDE (2011) GRILLE DE RADIATEUR, AMR SCHÉMA DES PIÈCES")
-part-diagram-010801-b1.webp "ASTON MARTIN RAPIDE (2011) GRILLE D'AUTORADIO SCHÉMA DES PIÈCES")
-part-diagram-010801-b2.webp "ASTON MARTIN RAPIDE (2011) GRILLE DE RADIATEUR, S SCHÉMA DES PIÈCES")
-part-diagram-010802-10.webp "ASTON MARTIN RAPIDE (2011) GARNITURE AVANT, AMR SCHÉMA DES PIÈCES")
-part-diagram-010802-b1.webp "ASTON MARTIN RAPIDE (2011) GARNITURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010803-10.webp "ASTON MARTIN RAPIDE (2011) AILERON ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-010803-b1.webp "ASTON MARTIN RAPIDE (2011) GARNITURE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010805-10.webp "ASTON MARTIN RAPIDE (2011) APPLIQUE DE SEUIL, AMR SCHÉMA DES PIÈCES")
-part-diagram-010805-b1.webp "ASTON MARTIN RAPIDE (2011) GARNITURE LATÉRALE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010805-b2.webp "ASTON MARTIN RAPIDE (2011) SCHÉMA DES PIÈCES D'APPLIQUE DE SEUIL")
-part-diagram-010806-b1.webp "ASTON MARTIN RAPIDE (2011) GARNITURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010807-b1.webp "ASTON MARTIN RAPIDE (2011) INSIGNE SCHÉMA DES PIÈCES")
-part-diagram-010812-02.webp "ASTON MARTIN RAPIDE (2011) ÉCRAN À FEUILLES SCHÉMA DES PIÈCES")
-part-diagram-010901.webp "ASTON MARTIN RAPIDE (2011) MIROIR INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-010904-b2.webp "ASTON MARTIN RAPIDE (2011) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-011000-b3.webp "ASTON MARTIN RAPIDE (2011) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
