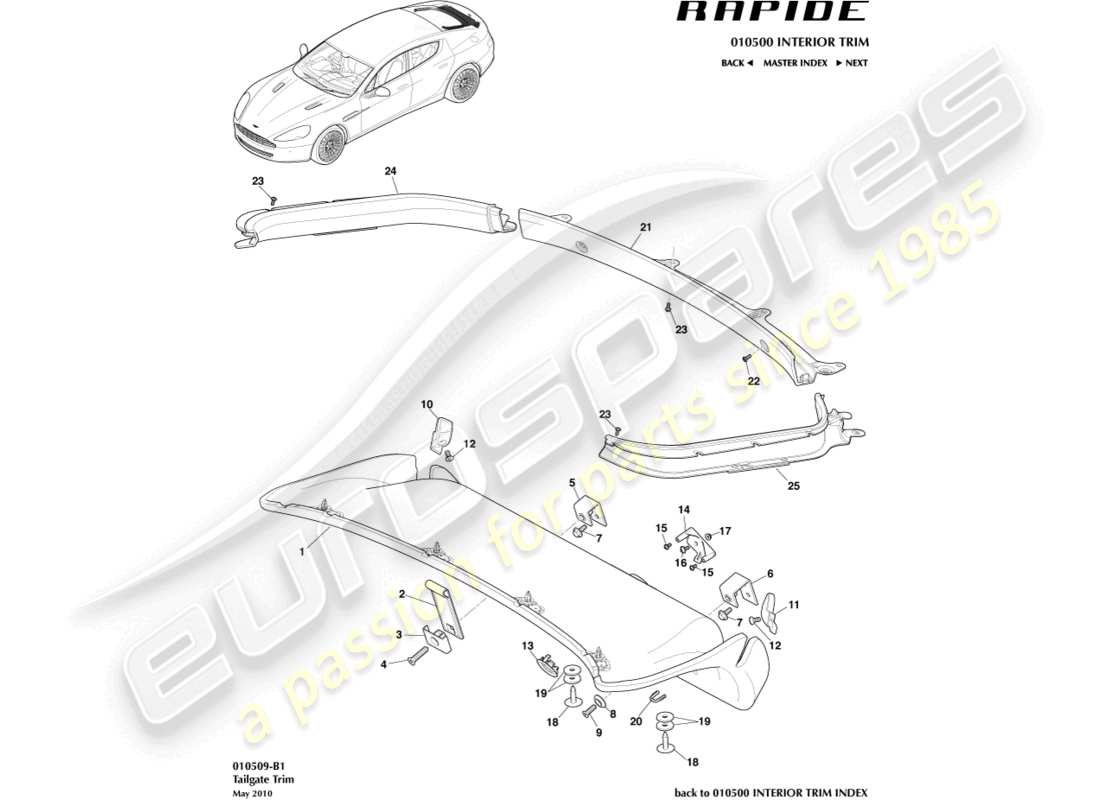

010509-B1 - Panneau de garniture de hayon
Aston Martin Rapide (2012) Tailgate Trim Panel Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
AD43-580374-AGW
ENSEMBLE DE GARNITURE, COUVERCLE DE COFFRE À BAGAGES INFÉRIEUR
depuis
£996,47
depuis
£996,47
#
1
MPN:
AD43-580374-GA
ENSEMBLE DE GARNITURE, COUVERCLE DE COFFRE À BAGAGES INFÉRIEUR
Noir. 17.5MY
#
1
MPN:
AD43-EYC000230-AA
CLIP DE GARNITURE DE COUVERCLE DE COFFRE À BAGAGES
depuis
£0,47
depuis
£0,47
#
2
MPN:
AD43-434A30-AAW
ENSEMBLE DE SANGLE DE TIRAGE, PORTE DU COFFRE À BAGAGES
depuis
£610,13
depuis
£610,13
#
3
MPN:
AD43-40168-AA
SUPPORT DE RETENUE DE SANGLE TIRABLE DE HAYON
depuis
£9,26
depuis
£9,26
#
4
MPN:
6G33-AA0231-AA
VIS, M8X34 PLATE CSK TORX NOIRE
depuis
£3,39
depuis
£3,39
#
5
MPN:
AD43-42541-AA
ENTRETOISE, POIGNÉE DE TIRAGE, DROIT
depuis
£30,65
depuis
£30,65
#
6
MPN:
AD43-42542-AA
ENTRETOISE, POIGNÉE DE TIRAGE, LH
depuis
£28,27
depuis
£28,27
#
7
MPN:
703151
VIS ET Rondelle, M6X16
2 par espaceur
depuis
£0,47
depuis
£0,47
#
8
MPN:
AD43-836025-AA
Rondelle, TASSE M6X25
#
9
MPN:
703738
VIS, M6X20
depuis
£0,79
depuis
£0,79
#
10
MPN:
AD43-N431B56-BA
PLAQUE DE COIN, HAYON DROITE
depuis
£11,14
depuis
£11,14
#
11
MPN:
AD43-N431B57-BA
PLAQUE DE COIN, HAYON GAUCHE
depuis
£11,14
depuis
£11,14
#
12
MPN:
703073
VIS, M6X15
1 par assiette
depuis
£0,47
depuis
£0,47
#
13
MPN:
8D33-13B716-AA
LAMPE DE CARTE À LED, LENTILLE ET LUNETTE
#
14
MPN:
AD43-7413470-AA
SUPPORT DE MONTAGE DE LAMPE
depuis
£5,55
depuis
£5,55
#
15
MPN:
4G43-80899-AA
VIS, M4X8
depuis
£0,47
depuis
£0,47
#
16
MPN:
AD43-FG0210-AA
VIS, M4X10
depuis
£0,47
depuis
£0,47
#
17
MPN:
700986-PK
Noix, M4
Remplacement
Remplacement
#
18
MPN:
4G43-STC3710-AA-PK
FIXATION, SAPIN
Remplacement
Remplacement
#
19
MPN:
6G33-6C778-AA
Rondelle
depuis
£0,48
depuis
£0,48
#
20
MPN:
4G43-N623361-AA
CLIP, TYPE U
depuis
£0,67
depuis
£0,67
#
21
MPN:
AD43-67770-ABW
ENSEMBLE DE GARNITURE, CENTRE DU COUVERCLE DE COFFRE À BAGAGES
depuis
£389,01
depuis
£389,01
#
22
MPN:
703175
VIS, M4X10
depuis
£0,47
depuis
£0,47
#
23
MPN:
AD43-FG0210-AA
VIS, M4X10
depuis
£0,47
depuis
£0,47
#
24
MPN:
AD43-68880-ABW
ENSEMBLE DE GARNITURE, COUVERCLE DE COFFRE À BAGAGES RHS
depuis
£285,55
depuis
£285,55
#
25
MPN:
AD43-68881-ABW
ENSEMBLE DE GARNITURE, COUVERCLE DE COFFRE À BAGAGES LHS
