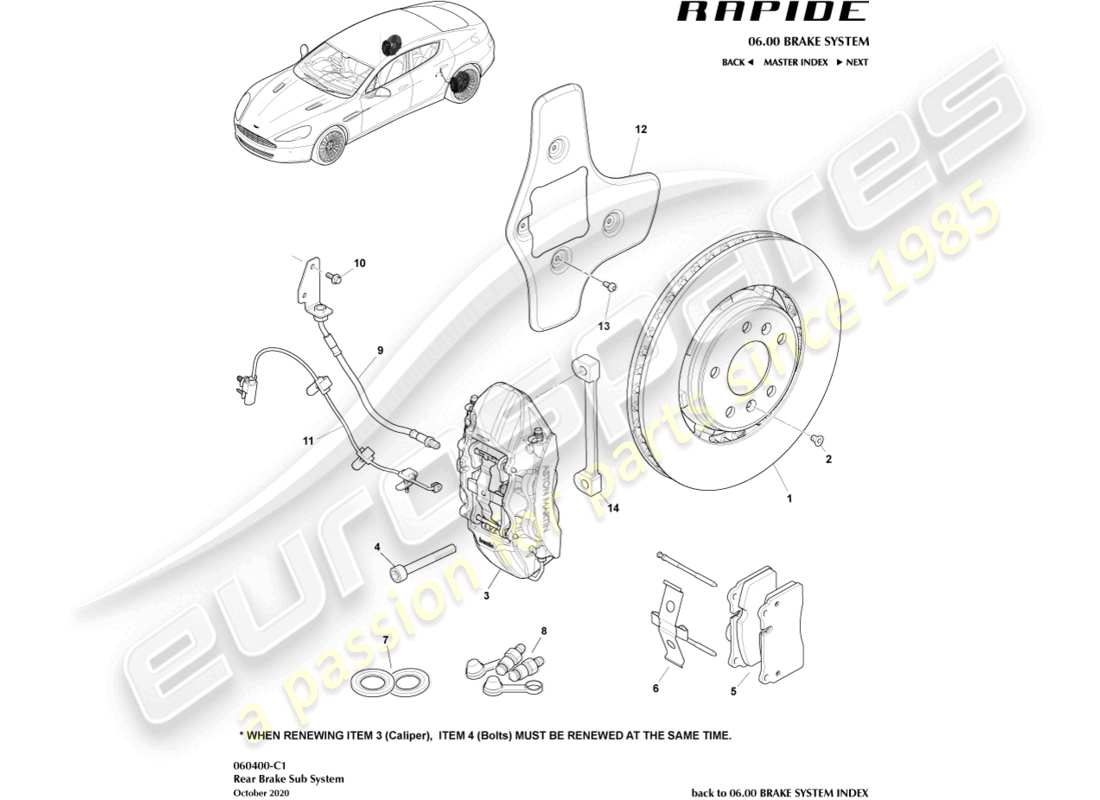

060400-C1 - Système de freinage arrière
Aston Martin Rapide (2012) Rear Brake System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
AD43-2C026-AA
DISQUE, FREIN
Jusqu'au VIN F02200, disque ordinaire
#
1
MPN:
AD43-2C026-AB
DISQUE, FREIN
À partir du VIN F02201, disque rainuré
Remplacement
Remplacement
#
1
MPN:
AY93-2C026-AA
DISQUE, FREIN
RAM
depuis
£4 845,57
depuis
£4 845,57
#

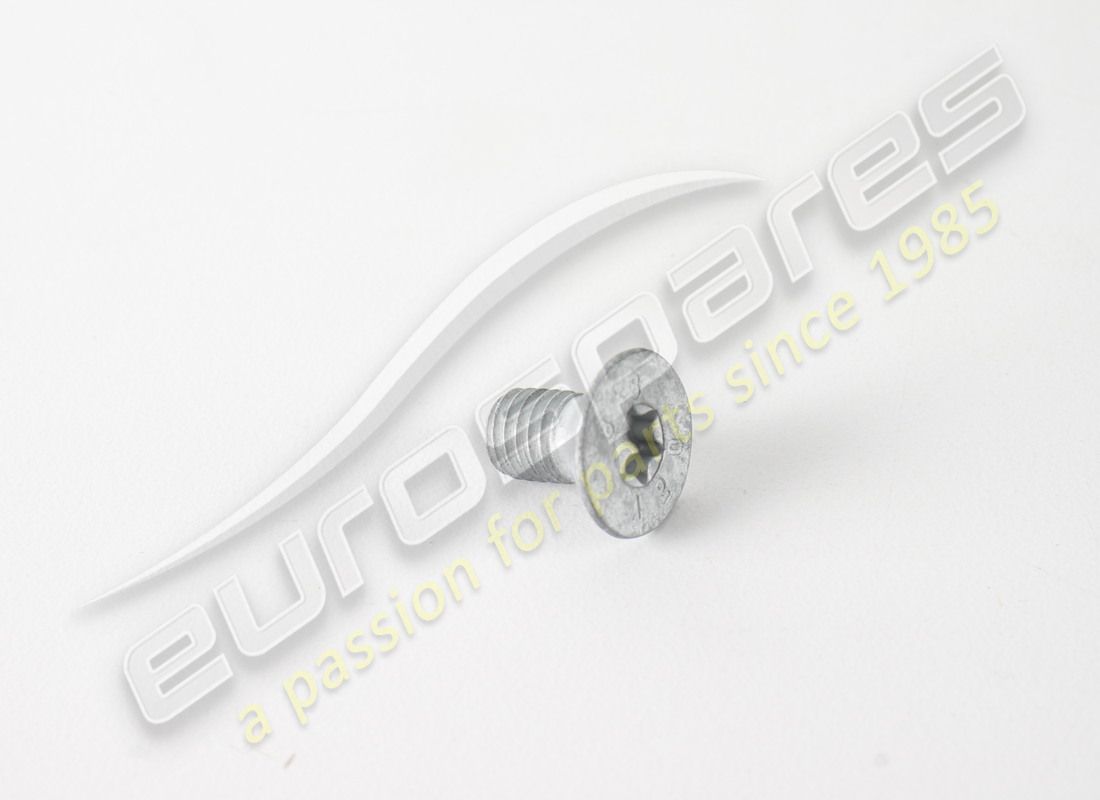

2
MPN:
4G43-2N389-AA
VIS DE RETENUE DU DISQUE DE FREIN
depuis
£0,47
depuis
£0,47
#
3
MPN:
AD43-2C465-AA
ETRIER, MOINS PLAQUETTES, LH
Jusqu'à 15MY. Gris
depuis
£374,11
depuis
£374,11
#
3
MPN:
AD43-2C464-AA
ETRIER, MOINS PLAQUETTES, DROIT
Jusqu'à 15MY. Gris
depuis
£374,11
depuis
£374,11
#
3
MPN:
AD43-2C465-CA
ETRIER, MOINS PLAQUETTES, LH
Jusqu'à 15MY. Noir
depuis
£350,21
depuis
£350,21
#
3
MPN:
AD43-2C464-CA
ETRIER, MOINS PLAQUETTES, DROIT
Jusqu'à 15MY. Noir
depuis
£350,21
depuis
£350,21
#
3
MPN:
AD43-2C465-DA
ETRIER, MOINS PLAQUETTES, LH
Jusqu'à 15MY. Rouge
depuis
£374,11
depuis
£374,11
#
3
MPN:
AD43-2C464-DA
ETRIER, MOINS PLAQUETTES, DROIT
Jusqu'à 15MY. Rouge
depuis
£374,11
depuis
£374,11
#
3
MPN:
AD43-2C465-EA
ETRIER, MOINS PLAQUETTES, LH
Jusqu'à 15MY. Argent
depuis
£374,11
depuis
£374,11
#
3
MPN:
AD43-2C464-EA
ETRIER, MOINS PLAQUETTES, DROIT
Jusqu'à 15MY. Argent
depuis
£374,11
depuis
£374,11
#
3
MPN:
AD43-2C465-FA
ETRIER, MOINS PLAQUETTES, LH
Jusqu'à 15MY. Jaune
depuis
£398,01
depuis
£398,01
#
3
MPN:
AD43-2C464-FA
ETRIER, MOINS PLAQUETTES, DROIT
Jusqu'à 15MY. Jaune
depuis
£398,01
depuis
£398,01
#
3
MPN:
AD43-2C465-JA
ETRIER, MOINS PLAQUETTES, LH
Jusqu'à 15MY. Anodisé noir
#
3
MPN:
AD43-2C464-JA
ETRIER, MOINS PLAQUETTES, DROIT
Jusqu'à 15MY. Anodisé noir
#
3
MPN:
FD43-2C465-AA
ETRIER, MOINS PLAQUETTES, LH
À partir de 15MY. Gris
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C464-AA
ETRIER, MOINS PLAQUETTES, DROIT
À partir de 15MY. Gris
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C465-CA
ETRIER, MOINS PLAQUETTES, LH
À partir de 15MY. Noir
depuis
£499,80
depuis
£499,80
#
3
MPN:
FD43-2C464-CA
ETRIER, MOINS PLAQUETTES, DROIT
À partir de 15MY. Noir
depuis
£499,80
depuis
£499,80
#
3
MPN:
FD43-2C465-DA
ETRIER, MOINS PLAQUETTES, LH
À partir de 15MY. Rouge
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C464-DA
ETRIER, MOINS PLAQUETTES, DROIT
À partir de 15MY. Rouge
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C465-EA
ETRIER, MOINS PLAQUETTES, LH
À partir de 15MY. Argent
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C464-EA
ETRIER, MOINS PLAQUETTES, DROIT
À partir de 15MY. Argent
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C465-FA
ETRIER, MOINS PLAQUETTES, LH
À partir de 15MY. Jaune
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C464-FA
ETRIER, MOINS PLAQUETTES, DROIT
À partir de 15MY. Jaune
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C465-JA
ETRIER, MOINS PLAQUETTES, LH
À partir de 15MY. Anodisé noir
depuis
£534,71
depuis
£534,71
#
3
MPN:
FD43-2C464-JA
ETRIER, MOINS PLAQUETTES, DROIT
À partir de 15MY. Anodisé noir
depuis
£534,71
depuis
£534,71
#
3
MPN:
AD23-2C465-JA
ETRIER, MOINS PLAQUETTES, LH
RAM. Anodisé noir
depuis
£648,76
depuis
£648,76
#
3
MPN:
AD23-2C464-JA
ETRIER, MOINS PLAQUETTES, DROIT
RAM. Anodisé noir
depuis
£648,76
depuis
£648,76
#
3
MPN:
AD23-2C465-CB
ETRIER, MOINS PLAQUETTES, LH
RAM. Noir
depuis
£620,87
depuis
£620,87
#
3
MPN:
AD23-2C464-CB
ETRIER, MOINS PLAQUETTES, DROIT
RAM. Noir
depuis
£620,87
depuis
£620,87
#
3
MPN:
AD23-2C465-NA
ETRIER, MOINS PLAQUETTES, LH
RAM. Citron vert
depuis
£648,67
depuis
£648,67
#
3
MPN:
AD23-2C464-NA
ETRIER, MOINS PLAQUETTES, DROIT
RAM. Citron vert
depuis
£648,67
depuis
£648,67
#

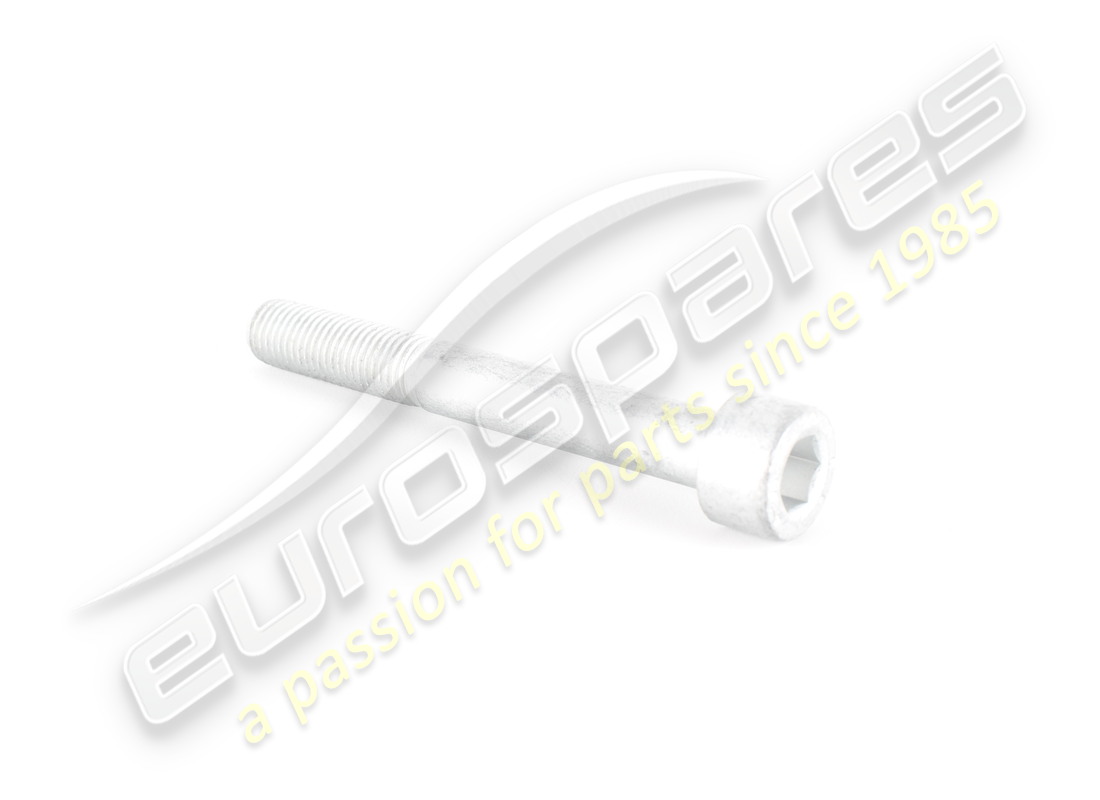

4
MPN:
8D33-2C564-AA
BOULON D'ÉTRIER ARRIÈRE
Remplacez toujours, ne réutilisez pas
depuis
£6,27
depuis
£6,27
#
5
MPN:
AD43-2C562-AA
KIT, PLAQUETTES DE FREIN, JEU D'ESSIEU
RANGÉE
Remplacement
Remplacement
#
5
MPN:
AD43-2C562-AB
KIT, PLAQUETTES DE FREIN, JEU D'ESSIEUX, CCC
Chine
depuis
£443,84
depuis
£443,84
Cette pièce remplace le numéro de pièce AD43-2C562-AA
#
5
MPN:
8D33-2C562-BA
KIT, PLAQUETTES DE FREIN, JEU D'ESSIEU
RAM
depuis
£597,09
depuis
£597,09
#
6
MPN:
AD43-2C588-BA
KIT, RESSORT DE PLAQUETTE ET GOUPILLE
par étrier
depuis
£36,73
depuis
£36,73
#
6
MPN:
8D33-2C588-BA
KIT, RESSORT DE PLAQUETTE ET GOUPILLE
AMR, par pied à coulisse
depuis
£48,54
depuis
£48,54
#
7
MPN:
AD43-32610-AA
KIT, BOTTE-POUSSIÈRE
Jusqu'à 15MY. Par étrier
depuis
£52,30
depuis
£52,30
#
7
MPN:
FD43-32610-AA
KIT, BOTTE-POUSSIÈRE
À partir de 15MY. Par étrier
#
7
MPN:
AD23-2C465-BB
KIT, BOTTE-POUSSIÈRE
RAM
depuis
£393,63
depuis
£393,63
#
8
MPN:
4G43-2C563-AA
KIT, VIS DE PURGE
par étrier
depuis
£10,05
depuis
£10,05
#
-
-
CAPUCHON, VIS DE PURGE
par étrier
#
9
MPN:
AD43-2282-AA
ENSEMBLE DE TUYAU, FLEXIBLE, LH
#
9
MPN:
AD43-2282-BA
ENSEMBLE DE TUYAU, FLEXIBLE, DROIT
#
10
MPN:
703265
VIS, M6X16, HEX FLG HD
depuis
£0,47
depuis
£0,47
#

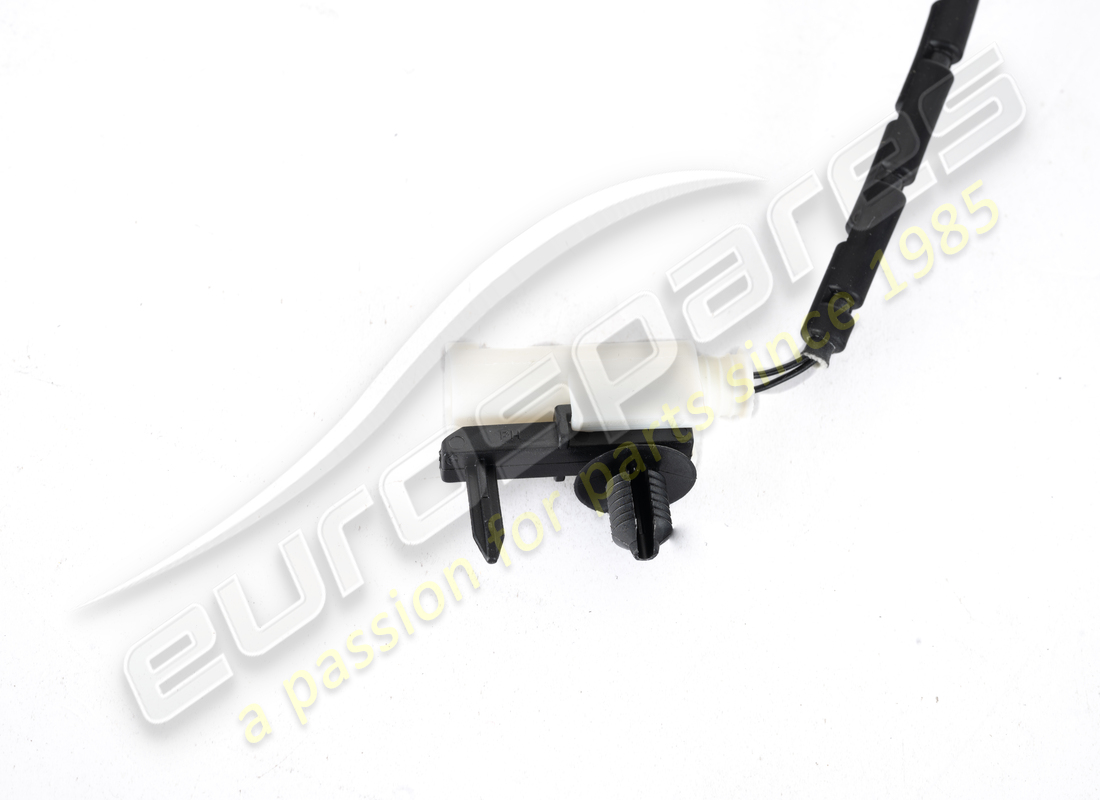

11
MPN:
6G33-2D009-AB
PLOMB D'USURE DE PLAQUETTE DE FREIN
depuis
£35,49
depuis
£35,49
#
12
MPN:
8D33-2C029-AA
BOUCLIER, DISQUE, LH
depuis
£19,30
depuis
£19,30
#
12
MPN:
8D33-2C028-AA
BOUCLIER, DISQUE, DROIT
depuis
£35,09
depuis
£35,09
#
13
MPN:
4G43-13D026-AA
VIS DE BOUCLIER DE RETENUE
depuis
£0,47
depuis
£0,47
#
14
MPN:
4G43-13D026-AA
ENTRETOISE, ÉTRIER
RAM uniquement
depuis
£0,47
depuis
£0,47
-part-diagram-060500.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU FREIN DE STATIONNEMENT")
-part-diagram-060600.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE D'ACTIONNEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-060603-c1.webp "ASTON MARTIN RAPIDE (2012) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-060603-c1-2.webp "ASTON MARTIN RAPIDE (2012) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060604.webp "ASTON MARTIN RAPIDE (2012) INTERRUPTEUR DE FEU STOP SCHÉMA DES PIÈCES")
-part-diagram-060700.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE FREIN ASSISTÉ SCHÉMA DES PIÈCES")
-part-diagram-060900.webp "ASTON MARTIN RAPIDE (2012) MODULE ANTIBLOCAGE SCHÉMA DES PIÈCES")
-part-diagram-060901-c1.webp "ASTON MARTIN RAPIDE (2012) CAPTEURS DE VITESSE DE ROUE SCHÉMA DES PIÈCES")
-part-diagram-070100-02.webp "ASTON MARTIN RAPIDE (2012) BOÎTE-PONT, S SCHÉMA DES PIÈCES")
-part-diagram-070100-10.webp "ASTON MARTIN RAPIDE (2012) BOÎTE-PONT SCHÉMA DES PIÈCES")
-part-diagram-070100-30.webp "ASTON MARTIN RAPIDE (2012) BOÎTE-PONT, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070100-40.webp "ASTON MARTIN RAPIDE (2012) KITS DE TRANSMISSION, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070110-10.webp "ASTON MARTIN RAPIDE (2012) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-07-0110-20.webp "ASTON MARTIN RAPIDE (2012) DIFFÉRENTIEL, S SCHÉMA DES PIÈCES")
-part-diagram-070200-p1.webp "ASTON MARTIN RAPIDE (2012) REFROIDISSEUR D'HUILE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-070200-r1.webp "ASTON MARTIN RAPIDE (2012) REFROIDISSEUR D'HUILE DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-070502.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU CHANGEMENT DE VITESSE")
-part-diagram-070502-d3.webp "ASTON MARTIN RAPIDE (2012) COMMUTATEURS DE BOÎTE-PONT SCHÉMA DES PIÈCES")
-part-diagram-090000-s1.webp "ASTON MARTIN RAPIDE (2012) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-090000-s1-2.webp "ASTON MARTIN RAPIDE (2012) BOUCLIERS THERMIQUES, AVANT SCHÉMA DES PIÈCES")
-part-diagram-090400-s1.webp "ASTON MARTIN RAPIDE (2012) BOUCLIERS THERMIQUES, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-100100-s1.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100100-s2.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE RÉSERVOIR DE CARBURANT, S SCHÉMA DES PIÈCES")
-part-diagram-100103-s1.webp "ASTON MARTIN RAPIDE (2012) DISTRIBUTION DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100104-s1.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE REMPLISSAGE DE CARBURANT")
-part-diagram-100106-s1.webp "ASTON MARTIN RAPIDE (2012) MODULE DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-110200.webp "ASTON MARTIN RAPIDE (2012) CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-110203-c1.webp "ASTON MARTIN RAPIDE (2012) TUYAUX PAS, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-110203-c2.webp "ASTON MARTIN RAPIDE (2012) TUYAUX PAS, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-110400.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE L'ENSEMBLE COLONNE DE DIRECTION")
-part-diagram-110600.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU VOLANT")
-part-diagram-110602.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE COMMUTATEUR DE COLONNE SCHÉMA DES PIÈCES")
-part-diagram-120101.webp "ASTON MARTIN RAPIDE (2012) COMPOSANTS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120102.webp "ASTON MARTIN RAPIDE (2012) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120103-b1.webp "ASTON MARTIN RAPIDE (2012) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120300-s1.webp "ASTON MARTIN RAPIDE (2012) UNITÉ CVC SCHÉMA DES PIÈCES")
-part-diagram-120300-s3.webp "ASTON MARTIN RAPIDE (2012) UNITÉ CVC, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-120303-10.webp "ASTON MARTIN RAPIDE (2012) CONDUITES DE CLIMATISATION, HFO1234YF, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-120303-20.webp "ASTON MARTIN RAPIDE (2012) CONDUITES DE CLIMATISATION, HFO1234YF, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-120305-s1.webp "ASTON MARTIN RAPIDE (2012) CONDUITES DE CLIMATISATION, R134A, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-120305-s2.webp "ASTON MARTIN RAPIDE (2012) CONDUITES DE CLIMATISATION, R134A, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-120400.webp "ASTON MARTIN RAPIDE (2012) CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-120402.webp "ASTON MARTIN RAPIDE (2012) COMMANDES CVC ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-130101.webp "ASTON MARTIN RAPIDE (2012) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-130600-d1.webp "ASTON MARTIN RAPIDE (2012) KLAXON DE SIGNALISATION SCHÉMA DES PIÈCES")
-part-diagram-131301-d1.webp "ASTON MARTIN RAPIDE (2012) CAPTEURS D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-131303-01.webp "ASTON MARTIN RAPIDE (2012) CAMÉRA D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-131400-00.webp "ASTON MARTIN RAPIDE (2012) MODULE DE PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-140101.webp "ASTON MARTIN RAPIDE (2012) INTERRUPTEUR D'ARRÊT DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d1.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE LA BATTERIE")
-part-diagram-140101-d3.webp "ASTON MARTIN RAPIDE (2012) KIT DE CONDITIONNEUR DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140102-b1.webp "ASTON MARTIN RAPIDE (2012) SUPPORTS DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140103.webp "ASTON MARTIN RAPIDE (2012) CÂBLES DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-150103-10.webp "ASTON MARTIN RAPIDE (2012) DOUBLES AMPLIFICATEURS, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150103-20.webp "ASTON MARTIN RAPIDE (2012) AMPLIFICATEUR UNIQUE, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150104-10.webp "ASTON MARTIN RAPIDE (2012) SYSTÈME MULTIMÉDIA, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150104-30.webp "ASTON MARTIN RAPIDE (2012) COMMANDES D'INFODIVERTISSEMENT, 16MY SCHÉMA DES PIÈCES")
-part-diagram-150104-40.webp "ASTON MARTIN RAPIDE (2012) COMMANDES D'INFODIVERTISSEMENT, AMR SCHÉMA DES PIÈCES")
-part-diagram-150104-d2.webp "ASTON MARTIN RAPIDE (2012) SYSTÈME MULTIMÉDIA, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150108-20.webp "ASTON MARTIN RAPIDE (2012) CHANGEUR DE CD, 16MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150108-30.webp "ASTON MARTIN RAPIDE (2012) MP3/USB SOUS-SYSTÈME MULTIMÉDIA SCHÉMA DES PIÈCES")
-part-diagram-150202.webp "ASTON MARTIN RAPIDE (2012) TUNER DAB SCHÉMA DES PIÈCES")
-part-diagram-150203.webp "ASTON MARTIN RAPIDE (2012) ANTENNE SDARS SCHÉMA DES PIÈCES")
-part-diagram-150204-d3.webp "ASTON MARTIN RAPIDE (2012) ANTENNE ÉLECTRONIQUE, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150204-d4.webp "ASTON MARTIN RAPIDE (2012) ANTENNE ÉLECTRONIQUE, 13MY À 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-150204-d4a.webp "ASTON MARTIN RAPIDE (2012) ANTENNE ÉLECTRONIQUE, 14.5MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-10.webp "ASTON MARTIN RAPIDE (2012) UNITÉ PRINCIPALE D'INFODIVERTISSEMENT, 16MY SCHÉMA DES PIÈCES")
-part-diagram-150301-10-1.webp "ASTON MARTIN RAPIDE (2012) HAUT-PARLEURS, B&O SCHÉMA DES PIÈCES")
-part-diagram-150301-20.webp "ASTON MARTIN RAPIDE (2012) INTERVENANTS, DEMANDEZ SCHÉMA DES PIÈCES")
-part-diagram-160000-c1.webp "ASTON MARTIN RAPIDE (2012) DISTRIBUTION DE VIDE, ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-160200.webp "ASTON MARTIN RAPIDE (2012) SOUS-SYSTÈME DE DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-170101.webp "ASTON MARTIN RAPIDE (2012) PHARES SCHÉMA DES PIÈCES")
-part-diagram-170102-10.webp "ASTON MARTIN RAPIDE (2012) FEUX DE JOUR, AMR SCHÉMA DES PIÈCES")
-part-diagram-170102-d1.webp "ASTON MARTIN RAPIDE (2012) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-170105-d1.webp "ASTON MARTIN RAPIDE (2012) MARQUEURS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-170202.webp "ASTON MARTIN RAPIDE (2012) ÉCLAIRAGE DE COURTOISIE SCHÉMA DES PIÈCES")
-part-diagram-170301-d1.webp "ASTON MARTIN RAPIDE (2012) FEU STOP MONTÉ EN HAUTEUR SCHÉMA DES PIÈCES")
-part-diagram-170301-d2.webp "ASTON MARTIN RAPIDE (2012) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170305.webp "ASTON MARTIN RAPIDE (2012) MARQUEURS LATÉRAUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170306-d1.webp "ASTON MARTIN RAPIDE (2012) RÉFLECTEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170308-d1.webp "ASTON MARTIN RAPIDE (2012) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-17-0400-00.webp "ASTON MARTIN RAPIDE (2012) CAPTEUR DE PLUIE ET DE LUMIÈRE DU JOUR SCHÉMA DES PIÈCES")
-part-diagram-170501.webp "ASTON MARTIN RAPIDE (2012) INTERRUPTEUR D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-180101-d1.webp "ASTON MARTIN RAPIDE (2012) HARNAIS AVANT, À 13MY SCHÉMA DES PIÈCES")
-part-diagram-18-0101-d2.webp "ASTON MARTIN RAPIDE (2012) HARNAIS AVANT, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-180101-d3.webp "ASTON MARTIN RAPIDE (2012) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180102-d5.webp "ASTON MARTIN RAPIDE (2012) HARNAIS IP SCHÉMA DES PIÈCES")
-part-diagram-180103.webp "ASTON MARTIN RAPIDE (2012) HARNAIS DE CORPS SCHÉMA DES PIÈCES")
-part-diagram-180103-d1.webp "ASTON MARTIN RAPIDE (2012) HARNAIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-180103-d4.webp "ASTON MARTIN RAPIDE (2012) HARNAIS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-180106-d1.webp "ASTON MARTIN RAPIDE (2012) PANNEAUX DE FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-180301-10.webp "ASTON MARTIN RAPIDE (2012) COMMUTATEURS IP SCHÉMA DES PIÈCES")
-part-diagram-180301-20.webp "ASTON MARTIN RAPIDE (2012) COMMUTATEURS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-180302-30.webp "ASTON MARTIN RAPIDE (2012) COMMUTATEURS DE CONSOLE CENTRALE, AMR SCHÉMA DES PIÈCES")
-part-diagram-180401.webp "ASTON MARTIN RAPIDE (2012) PRISES AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-190101.webp "ASTON MARTIN RAPIDE (2012) TRAQUEUR CAT 5 SCHÉMA DES PIÈCES")
-part-diagram-190101-d1.webp "ASTON MARTIN RAPIDE (2012) TRAQUEUR CAT 5, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-190102-d1.webp "ASTON MARTIN RAPIDE (2012) CAPTEURS D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-190103-d1.webp "ASTON MARTIN RAPIDE (2012) KLAXONS ET SIRÈNES D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-190202.webp "ASTON MARTIN RAPIDE (2012) RKE SCHÉMA DES PIÈCES")
-part-diagram-190600.webp "ASTON MARTIN RAPIDE (2012) SOUS-SYSTÈME DE COMMANDE VOCALE SCHÉMA DES PIÈCES")
-part-diagram-190701-01.webp "ASTON MARTIN RAPIDE (2012) MODULE DE NAVIGATION, 12MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-190701-d1.webp "ASTON MARTIN RAPIDE (2012) MODULE DE NAVIGATION, JUSQU'À 12MY SCHÉMA DES PIÈCES")
-part-diagram-190703-d1.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMME DES PIÈCES D'AFFICHAGE DE NAVIGATION")
-part-diagram-190703-d2.webp "ASTON MARTIN RAPIDE (2012) ÉCRAN DE NAVIGATION, GARMIN, 12MY SCHÉMA DES PIÈCES")
-part-diagram-190706-d1.webp "ASTON MARTIN RAPIDE (2012) ANTENNE GPS SCHÉMA DES PIÈCES")
-part-diagram-190801.webp "ASTON MARTIN RAPIDE (2012) MODULE BLUETOOTH SCHÉMA DES PIÈCES")
-part-diagram-191001.webp "ASTON MARTIN RAPIDE (2012) CONTRÔLE MULTIFONCTION SCHÉMA DES PIÈCES")
-part-diagram-191003.webp "ASTON MARTIN RAPIDE (2012) MODULE ÉLECTRONIQUE CENTRAL SCHÉMA DES PIÈCES")
-part-diagram-191300-d2.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU SYSTÈME DE DIVERTISSEMENT DES SIÈGES ARRIÈRE")
-part-diagram-19-1800-02.webp "ASTON MARTIN RAPIDE (2012) CONTRÔLEUR DE VERROUILLAGE DE DÉMARRAGE AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-000101.webp "ASTON MARTIN RAPIDE (2012) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000102.webp "ASTON MARTIN RAPIDE (2012) ÉTIQUETTES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000103.webp "ASTON MARTIN RAPIDE (2012) ÉTIQUETTES SOUS LE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-000200.webp "ASTON MARTIN RAPIDE (2012) OUTILS ET ÉQUIPEMENT D'URGENCE SCHÉMA DES PIÈCES")
-part-diagram-000200-c1.webp "ASTON MARTIN RAPIDE (2012) OUTILS ET ÉQUIPEMENT D'URGENCE, S SCHÉMA DES PIÈCES")
-part-diagram-000200-c2.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE L'ÉQUIPEMENT D'URGENCE POUR PNEUS")
-part-diagram-000205-b1.webp "ASTON MARTIN RAPIDE (2012) TROUSSE DE PREMIERS SECOURS SCHÉMA DES PIÈCES")
-part-diagram-000301-g4.webp "ASTON MARTIN RAPIDE (2012) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
-part-diagram-000301-g5.webp "ASTON MARTIN RAPIDE (2012) GUIDE DU PROPRIÉTAIRE, S SCHÉMA DES PIÈCES")
-part-diagram-010100-00.webp "ASTON MARTIN RAPIDE (2012) CORPS EN BLANC SCHÉMA DES PIÈCES")
-part-diagram-010101-b1.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU SOUBASSEMENT")
-part-diagram-010101-b2.webp "ASTON MARTIN RAPIDE (2012) DESSOUS DE CAISSE, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010102-b1.webp "ASTON MARTIN RAPIDE (2012) TABLEAU DE BORD ET CAPOT SCHÉMA DES PIÈCES")
-part-diagram-010102-b2.webp "ASTON MARTIN RAPIDE (2012) CORPS DASH & COWL, S SCHÉMA DES PIÈCES")
-part-diagram-010103-b1.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU TOIT")
-part-diagram-010103-b2.webp "ASTON MARTIN RAPIDE (2012) CADRE DU HAUT DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010104-b1.webp "ASTON MARTIN RAPIDE (2012) CÔTÉ DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010106-b1.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE L'ARRIÈRE DE LA CARROSSERIE")
-part-diagram-010106-b3.webp "ASTON MARTIN RAPIDE (2012) COMPOSITES DE L'ARRIÈRE DE LA CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-010107-10.webp "ASTON MARTIN RAPIDE (2012) SOUS PARE-CHOC ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010107-b1.webp "ASTON MARTIN RAPIDE (2012) PASSAGES DE ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010108-b1.webp "ASTON MARTIN RAPIDE (2012) PIÈCES AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-010108-b2.webp "ASTON MARTIN RAPIDE (2012) PIÈCES AUXILIAIRES, S SCHÉMA DES PIÈCES")
-part-diagram-010201-b1.webp "ASTON MARTIN RAPIDE (2012) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010201-b2.webp "ASTON MARTIN RAPIDE (2012) STRUCTURE AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010202-b1.webp "ASTON MARTIN RAPIDE (2012) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-010202-b2.webp "ASTON MARTIN RAPIDE (2012) PANNEAU D'OUVERTURE DE GRILLE, S SCHÉMA DES PIÈCES")
-part-diagram-010203.webp "ASTON MARTIN RAPIDE (2012) AILES AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010203-b1.webp "ASTON MARTIN RAPIDE (2012) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010204-b1.webp "ASTON MARTIN RAPIDE (2012) PASSAGES DE ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010205-10.webp "ASTON MARTIN RAPIDE (2012) CAPOT ET CHARNIÈRES, AMR SCHÉMA DES PIÈCES")
-part-diagram-010205-b1.webp "ASTON MARTIN RAPIDE (2012) CAPOT ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-010205-b2.webp "ASTON MARTIN RAPIDE (2012) CAPOT ET CHARNIÈRES, S SCHÉMA DES PIÈCES")
-part-diagram-010207-b1.webp "ASTON MARTIN RAPIDE (2012) SOUS LE BOUCLIER AVANT SCHÉMA DES PIÈCES")
-part-diagram-010207-b2.webp "ASTON MARTIN RAPIDE (2012) BOUCLIER INFÉRIEUR AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010301-b1.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE PORTE AVANT")
-part-diagram-010301-g1.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE CHARNIÈRE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010302-b1.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010302-g1.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE CHARNIÈRE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010303-b1.webp "ASTON MARTIN RAPIDE (2012) ASSEMBLAGE DU HAYON SCHÉMA DES PIÈCES")
-part-diagram-010501-b1.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-010501-b2.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-010502-b2.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DU CAPOT INFÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-010503-b1.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE GARNITURE DE TOIT")
-part-diagram-010503-b10.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DU PILIER B SCHÉMA DES PIÈCES")
-part-diagram-010503-b11.webp "ASTON MARTIN RAPIDE (2012) UNE GARNITURE DE PILIER SCHÉMA DES PIÈCES")
-part-diagram-010503-b15.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DE LINTEAU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010503-b3.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE LA GARNITURE DE TOIT AVANT")
-part-diagram-010503-b3a.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DE LINTEAU AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010503-b4.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DU PILIER D SCHÉMA DES PIÈCES")
-part-diagram-010504-b1.webp "ASTON MARTIN RAPIDE (2012) VISIÈRES DE SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-010505-b1.webp "ASTON MARTIN RAPIDE (2012) PANNEAU DE GARNITURE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010505-b4.webp "ASTON MARTIN RAPIDE (2012) POIGNÉE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010506-b1.webp "ASTON MARTIN RAPIDE (2012) PANNEAU DE GARNITURE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010507-b1.webp "ASTON MARTIN RAPIDE (2012) PANNEAU DE GARNITURE DE CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010507-b2.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DU PILIER C SCHÉMA DES PIÈCES")
-part-diagram-010508-b2.webp "ASTON MARTIN RAPIDE (2012) PANNEAU DE GARNITURE POUR TABLETTE À COLIS SCHÉMA DES PIÈCES")
-part-diagram-010508-b3.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DU COMPARTIMENT DE CHARGEMENT SCHÉMA DES PIÈCES")
-part-diagram-010509-b1.webp "ASTON MARTIN RAPIDE (2012) PANNEAU DE GARNITURE DE HAYON SCHÉMA DES PIÈCES")
-part-diagram-010601-b1.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-010601-b6.webp "ASTON MARTIN RAPIDE (2012) COUSSINETS SONORES ANNTI-CAN SCHÉMA DES PIÈCES")
-part-diagram-010601-b8.webp "ASTON MARTIN RAPIDE (2012) ISOLATION PHONIQUE, AVANT SCHÉMA DES PIÈCES")
-part-diagram-010601-b8-2.webp "ASTON MARTIN RAPIDE (2012) ISOLATION PHONIQUE, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010702-b1.webp "ASTON MARTIN RAPIDE (2012) COUPE-FROID DYNAMIQUE SCHÉMA DES PIÈCES")
-part-diagram-010703-b1.webp "ASTON MARTIN RAPIDE (2012) ÉTANCHÉITÉ SOUPLE SCHÉMA DES PIÈCES")
-part-diagram-010706.webp "ASTON MARTIN RAPIDE (2012) COUVERTURE DU PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-010707-b1.webp "ASTON MARTIN RAPIDE (2012) PARE-EAU DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010801-10.webp "ASTON MARTIN RAPIDE (2012) GRILLE DE RADIATEUR, AMR SCHÉMA DES PIÈCES")
-part-diagram-010801-b1.webp "ASTON MARTIN RAPIDE (2012) GRILLE DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-010801-b2.webp "ASTON MARTIN RAPIDE (2012) GRILLE DE RADIATEUR, S SCHÉMA DES PIÈCES")
-part-diagram-010802-10.webp "ASTON MARTIN RAPIDE (2012) GARNITURE AVANT, AMR SCHÉMA DES PIÈCES")
-part-diagram-010802-b1.webp "ASTON MARTIN RAPIDE (2012) GARNITURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010803-10.webp "ASTON MARTIN RAPIDE (2012) AILERON ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-010803-b1.webp "ASTON MARTIN RAPIDE (2012) GARNITURE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010805-10.webp "ASTON MARTIN RAPIDE (2012) APPLIQUE DE SEUIL, AMR SCHÉMA DES PIÈCES")
-part-diagram-010805-b1.webp "ASTON MARTIN RAPIDE (2012) GARNITURE LATÉRALE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010805-b2.webp "ASTON MARTIN RAPIDE (2012) APPLIQUE DE SEUIL SCHÉMA DES PIÈCES")
-part-diagram-010806-b1.webp "ASTON MARTIN RAPIDE (2012) GARNITURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010807-b1.webp "ASTON MARTIN RAPIDE (2012) INSIGNE SCHÉMA DES PIÈCES")
-part-diagram-010812-02.webp "ASTON MARTIN RAPIDE (2012) ÉCRAN À FEUILLES SCHÉMA DES PIÈCES")
-part-diagram-010901.webp "ASTON MARTIN RAPIDE (2012) MIROIR INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-010904-b2.webp "ASTON MARTIN RAPIDE (2012) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-011000-b3.webp "ASTON MARTIN RAPIDE (2012) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011001.webp "ASTON MARTIN RAPIDE (2012) SIÈGES AVANT SCHÉMA DES PIÈCES")
-part-diagram-011009.webp "ASTON MARTIN RAPIDE (2012) RÉGLAGE DU SIÈGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011009-d1.webp "ASTON MARTIN RAPIDE (2012) COMMUTATEUR DE COMMODITÉ DU SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-011101-b3.webp "ASTON MARTIN RAPIDE (2012) PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011103-b0.webp "ASTON MARTIN RAPIDE (2012) VITRE DE QUART DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-011103-b1.webp "ASTON MARTIN RAPIDE (2012) VERRE DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-011103-b2.webp "ASTON MARTIN RAPIDE (2012) VERRE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011106-b1.webp "ASTON MARTIN RAPIDE (2012) PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011108-b1.webp "ASTON MARTIN RAPIDE (2012) LÈVE-VITRE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011108-b2.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU LÈVE-VITRE ARRIÈRE")
-part-diagram-011109.webp "ASTON MARTIN RAPIDE (2012) COMMUTATEUR DE COMMANDE DE FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-011201-60.webp "ASTON MARTIN RAPIDE (2012) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, S 16MY SCHÉMA DES PIÈCES")
-part-diagram-011201-70.webp "ASTON MARTIN RAPIDE (2012) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011201-b11.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU PANNEAU DE GARNITURE DE LA CONSOLE CENTRALE")
-part-diagram-011201-b12.webp "ASTON MARTIN RAPIDE (2012) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, S SCHÉMA DES PIÈCES")
-part-diagram-011201-b17.webp "ASTON MARTIN RAPIDE (2012) POUTRE TRANSVERSALE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b19.webp "ASTON MARTIN RAPIDE (2012) PANNEAUX GARNIS IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b7.webp "ASTON MARTIN RAPIDE (2012) SUBSTRAT IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b9.webp "ASTON MARTIN RAPIDE (2012) MOULURE DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-011201-d1.webp "ASTON MARTIN RAPIDE (2012) INTERRUPTEUR DE BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-011201-e3.webp "ASTON MARTIN RAPIDE (2012) SUPPORTS CCB VERS BIW SCHÉMA DES PIÈCES")
-part-diagram-011202-10.webp "ASTON MARTIN RAPIDE (2012) CONSOLE ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011202-b2.webp "ASTON MARTIN RAPIDE (2012) CONSOLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011202-b5.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DU PANNEAU DE LA CONSOLE CENTRALE")
-part-diagram-011401.webp "ASTON MARTIN RAPIDE (2012) ÉMETTEUR RKE SCHÉMA DES PIÈCES")
-part-diagram-011401-b2.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE SERRURES ET CLÉS SCHÉMA DES PIÈCES")
-part-diagram-011401-b3.webp "ASTON MARTIN RAPIDE (2012) MODULE DÉMARRAGE/ARRÊT SCHÉMA DES PIÈCES")
-part-diagram-011403-b1.webp "ASTON MARTIN RAPIDE (2012) SYSTÈME DE VERROUILLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-011403-b2.webp "ASTON MARTIN RAPIDE (2012) SYSTÈME DE VERROUILLAGE DU CAPOT, S SCHÉMA DES PIÈCES")
-part-diagram-011404-b1.webp "ASTON MARTIN RAPIDE (2012) LOQUET DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011404-b2.webp "ASTON MARTIN RAPIDE (2012) LOQUET DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011405-b1.webp "ASTON MARTIN RAPIDE (2012) SYSTÈME DE VERROUILLAGE DU COFFRE SCHÉMA DES PIÈCES")
-part-diagram-011405-b2.webp "ASTON MARTIN RAPIDE (2012) SYSTÈME DE VERROUILLAGE DU COFFRE, S SCHÉMA DES PIÈCES")
-part-diagram-011405-d1.webp "ASTON MARTIN RAPIDE (2012) DÉVERROUILLAGE DU HAYON SCHÉMA DES PIÈCES")
-part-diagram-011410.webp "ASTON MARTIN RAPIDE (2012) INTERRUPTEUR DE DÉVERROUILLAGE DU REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-011410-b1.webp "ASTON MARTIN RAPIDE (2012) MÉCANISME DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-011601.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE BALAI D'ESSUIE-GLACE, 12MY SCHÉMA DES PIÈCES")
-part-diagram-01-1601-03.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE BALAI D'ESSUIE-GLACE, S SCHÉMA DES PIÈCES")
-part-diagram-011601-b1.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE BALAIS D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-011602.webp "ASTON MARTIN RAPIDE (2012) TRINGLERIE D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-011602-01.webp "ASTON MARTIN RAPIDE (2012) TRINGLERIE D'ESSUIE-GLACE, S SCHÉMA DES PIÈCES")
-part-diagram-011604-10.webp "ASTON MARTIN RAPIDE (2012) BOUTEILLE DE RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-011604-20.webp "ASTON MARTIN RAPIDE (2012) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011604-30.webp "ASTON MARTIN RAPIDE (2012) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-011901.webp "ASTON MARTIN RAPIDE (2012) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b1.webp "ASTON MARTIN RAPIDE (2012) PARE-CHOCS AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-011901-b1-2.webp "ASTON MARTIN RAPIDE (2012) PARE-CHOCS AVANT, AMR SCHÉMA DES PIÈCES")
-part-diagram-011901-b2.webp "ASTON MARTIN RAPIDE (2012) STRUCTURE DU PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b3.webp "ASTON MARTIN RAPIDE (2012) STRUCTURE DE PARE-CHOCS AVANT, RANGÉE S SCHÉMA DES PIÈCES")
-part-diagram-011901-b4.webp "ASTON MARTIN RAPIDE (2012) STRUCTURE DE PARE-CHOCS AVANT, S FED, CCG, CHINE SCHÉMA DES PIÈCES")
-part-diagram-011901-b5.webp "ASTON MARTIN RAPIDE (2012) INSERT, ISOLATEUR DE PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011902-10.webp "ASTON MARTIN RAPIDE (2012) PARE-CHOCS ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011902-b2.webp "ASTON MARTIN RAPIDE (2012) STRUCTURE DU PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011902-b3.webp "ASTON MARTIN RAPIDE (2012) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011904.webp "ASTON MARTIN RAPIDE (2012) SOCLES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-011904-01.webp "ASTON MARTIN RAPIDE (2012) SOCLES DE PLAQUE D'IMMATRICULATION, S SCHÉMA DES PIÈCES")
-part-diagram-011904-01-2.webp "ASTON MARTIN RAPIDE (2012) SOCLES DE PLAQUE D'IMMATRICULATION, AMR SCHÉMA DES PIÈCES")
-part-diagram-012001.webp "ASTON MARTIN RAPIDE (2012) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-012001-b3.webp "ASTON MARTIN RAPIDE (2012) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-012003.webp "ASTON MARTIN RAPIDE (2012) AIRBAG, PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-012004.webp "ASTON MARTIN RAPIDE (2012) AIRBAG RIDEAU LATÉRAL AVANT SCHÉMA DES PIÈCES")
-part-diagram-012004-b2.webp "ASTON MARTIN RAPIDE (2012) AIRBAG RIDEAU LATÉRAL ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-012005-b1.webp "ASTON MARTIN RAPIDE (2012) CAPTEURS D'ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-012006-b1.webp "ASTON MARTIN RAPIDE (2012) BLOCS D'IMPACT LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-01-2007-01.webp "ASTON MARTIN RAPIDE (2012) COUSSIN GONFLABLE MONTÉ SUR LE SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-012007-b1.webp "ASTON MARTIN RAPIDE (2012) SUPPORTS D'ATTACHE ISOFIX SCHÉMA DES PIÈCES")
-part-diagram-020100-c1.webp "ASTON MARTIN RAPIDE (2012) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-020100-c2.webp "ASTON MARTIN RAPIDE (2012) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-020300.webp "ASTON MARTIN RAPIDE (2012) SUPPORTS DU GROUPE MOTOPROPULSEUR SCHÉMA DES PIÈCES")
-part-diagram-020600.webp "ASTON MARTIN RAPIDE (2012) BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e1.webp "ASTON MARTIN RAPIDE (2012) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030100-e1.webp "ASTON MARTIN RAPIDE (2012) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e2.webp "ASTON MARTIN RAPIDE (2012) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0200-e1.webp "ASTON MARTIN RAPIDE (2012) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030200-e1.webp "ASTON MARTIN RAPIDE (2012) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0300-e1.webp "ASTON MARTIN RAPIDE (2012) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-e1.webp "ASTON MARTIN RAPIDE (2012) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-s1.webp "ASTON MARTIN RAPIDE (2012) REFROIDISSEMENT DU MOTEUR, AJUSTEMENT DE LIGNE SCHÉMA DES PIÈCES")
-part-diagram-030304.webp "ASTON MARTIN RAPIDE (2012) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-030304-02.webp "ASTON MARTIN RAPIDE (2012) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0400-e1.webp "ASTON MARTIN RAPIDE (2012) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-030400-e1.webp "ASTON MARTIN RAPIDE (2012) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-03-0500-e1.webp "ASTON MARTIN RAPIDE (2012) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-030500-e1.webp "ASTON MARTIN RAPIDE (2012) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-03-0600-02.webp "ASTON MARTIN RAPIDE (2012) DÉMARRAGE DU MOTEUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-030600-e2.webp "ASTON MARTIN RAPIDE (2012) DÉMARRAGE DU MOTEUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-03-0700-e1.webp "ASTON MARTIN RAPIDE (2012) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-030700-e1.webp "ASTON MARTIN RAPIDE (2012) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-03-0800-e1.webp "ASTON MARTIN RAPIDE (2012) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-030800-e1.webp "ASTON MARTIN RAPIDE (2012) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-03-0900-e1.webp "ASTON MARTIN RAPIDE (2012) TRAIN DE SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-030900-e1.webp "ASTON MARTIN RAPIDE (2012) TRAIN DE SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-03-1000-e1.webp "ASTON MARTIN RAPIDE (2012) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-031000-e1.webp "ASTON MARTIN RAPIDE (2012) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1100-e1.webp "ASTON MARTIN RAPIDE (2012) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-031100-e1.webp "ASTON MARTIN RAPIDE (2012) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-031200.webp "ASTON MARTIN RAPIDE (2012) CHARGEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-03-1200-00.webp "ASTON MARTIN RAPIDE (2012) CHARGEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-03-1200-00-2.webp "ASTON MARTIN RAPIDE (2012) CHARGEMENT D'AIR, PACK PERFORMANCE SCHÉMA DES PIÈCES")
-part-diagram-031300.webp "ASTON MARTIN RAPIDE (2012) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-031300-10.webp "ASTON MARTIN RAPIDE (2012) ÉMISSIONS PAR ÉVAPORATION, 15MY SCHÉMA DES PIÈCES")
-part-diagram-031300-20.webp "ASTON MARTIN RAPIDE (2012) CARTOUCHE DE CARBONE, 15MY SCHÉMA DES PIÈCES")
-part-diagram-03-1400-01.webp "ASTON MARTIN RAPIDE (2012) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1400-02.webp "ASTON MARTIN RAPIDE (2012) COMMANDE ÉLECTRONIQUE DU MOTEUR, 15MY SCHÉMA DES PIÈCES")
-part-diagram-031400-e1.webp "ASTON MARTIN RAPIDE (2012) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-031401-d1.webp "ASTON MARTIN RAPIDE (2012) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1403-01.webp "ASTON MARTIN RAPIDE (2012) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031403-d1.webp "ASTON MARTIN RAPIDE (2012) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031800.webp "ASTON MARTIN RAPIDE (2012) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-03-1801-01.webp "ASTON MARTIN RAPIDE (2012) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-03-2201-01.webp "ASTON MARTIN RAPIDE (2012) REFROIDISSEMENT DU MOTEUR, AJUSTEMENT DE LIGNE SCHÉMA DES PIÈCES")
-part-diagram-040100-c1.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-040105-c1.webp "ASTON MARTIN RAPIDE (2012) BARRE STABILISATRICE AVANT SCHÉMA DES PIÈCES")
-part-diagram-040200-c1.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE SUSPENSION ARRIÈRE")
-part-diagram-040205-c1.webp "ASTON MARTIN RAPIDE (2012) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040300-c1.webp "ASTON MARTIN RAPIDE (2012) RESSORT ET AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-040300-c2.webp "ASTON MARTIN RAPIDE (2012) RESSORT ET AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040304-c1.webp "ASTON MARTIN RAPIDE (2012) MODULE D'AMORTISSEMENT ACTIF SCHÉMA DES PIÈCES")
-part-diagram-040400-c1.webp "ASTON MARTIN RAPIDE (2012) ROUE ET PNEUS, AVANT À 13MY SCHÉMA DES PIÈCES")
-part-diagram-040400-c2.webp "ASTON MARTIN RAPIDE (2012) ROUES ET PNEUS, ARRIÈRE À 13MY SCHÉMA DES PIÈCES")
-part-diagram-040401-c1.webp "ASTON MARTIN RAPIDE (2012) ROUES ET PNEUS, AVANT À PARTIR DE 13MY SCHÉMA DES PIÈCES")
-part-diagram-040401-c2.webp "ASTON MARTIN RAPIDE (2012) ROUES ET PNEUS, ARRIÈRE À PARTIR DE 13MY SCHÉMA DES PIÈCES")
-part-diagram-05-0100-15.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE TUBE DE COUPLE, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-050100-w2.webp "ASTON MARTIN RAPIDE (2012) ENSEMBLE TUBE DE COUPLE, 6 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-050500-w2.webp "ASTON MARTIN RAPIDE (2012) SCHÉMA DES PIÈCES DE L'ASSEMBLAGE DU DEMI-ARBRE ARRIÈRE")
-part-diagram-060300-c1.webp "ASTON MARTIN RAPIDE (2012) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
