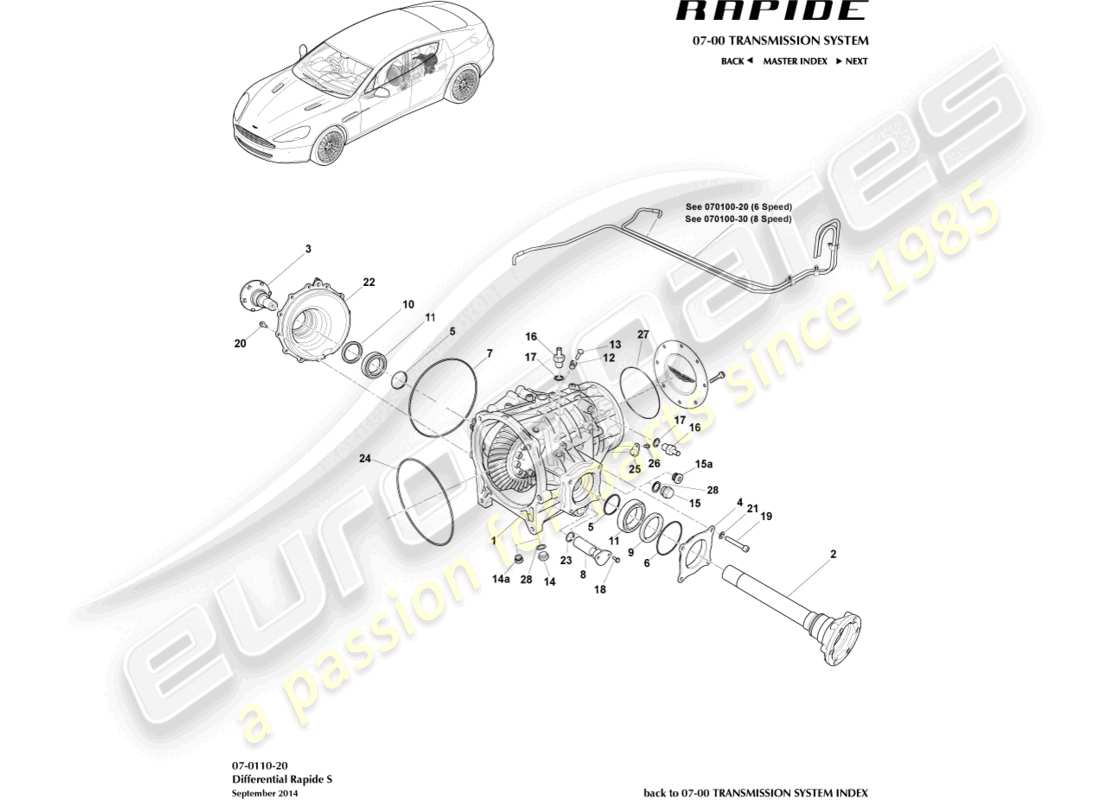

07-0110-20 - Différentiel, S
Aston Martin Rapide (2012) Differential, S Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
CD43-4200-AA
DIFFÉRENTIEL, 3.46 :1, 6 VITESSE
Rapide S du VIN F03166 à 15MY
#
1
MPN:
FD33-4200-AD
DIFFÉRENTIEL, 2.73 :1, 8 VITESSE
À partir de 15MY
depuis
£9 435,07
depuis
£9 435,07
#
2
MPN:
CD33-27-10005
ARBRE DE SORTIE, LH
depuis
£733,94
depuis
£733,94
#
3
MPN:
CD33-27-10006
ARBRE DE SORTIE, DROIT
depuis
£733,94
depuis
£733,94
#
4
MPN:
4G43-27-10481
COUVERCLE, ARBRE DE SORTIE, DIFF
depuis
£165,37
depuis
£165,37
#
5
MPN:
702813
CALE
depuis
£2,55
depuis
£2,55
#
6
MPN:
4G43-27-10482
JOINT TORIQUE, 2.62 X 75.87
depuis
£7,21
depuis
£7,21
#
7
MPN:
4G43-27-10500
JOINT TORIQUE, 3.53 X 228.19
depuis
£48,63
depuis
£48,63
#
8
MPN:
4G43-27-10490
FILTRE À HUILE
depuis
£119,51
depuis
£119,51
#
9
MPN:
4G43-27-10483
JOINT, SORTIE DIFF, 55 X 72 X 8, LH
depuis
£44,47
depuis
£44,47
#
10
MPN:
4G43-27-10604
JOINT, SORTIE DIFF, 55 X 70 X 8, DROIT
depuis
£44,03
depuis
£44,03
#
11
MPN:
CD33-27-10007
ROULEMENT À BILLES, 50 X 80 X 16
depuis
£37,06
depuis
£37,06
#
12
MPN:
4G43-27-10488
ADAPTATEUR DE RENIFLARD
depuis
£56,02
depuis
£56,02
#
13
MPN:
4G43-27-10489
BOUCHON DE RENIFLARD
depuis
£12,13
depuis
£12,13
#
14
MPN:
4G43-27-10244
BOUCHON, VIDANGE, M22
depuis
£30,61
depuis
£30,61
#
14a
MPN:
CD33-27-10004
FICHE, MAGNÉTIQUE, M18 X 1.5
depuis
£18,57
depuis
£18,57
#
15
MPN:
4G43-27-10493
FICHE, M22
depuis
£8,36
depuis
£8,36
#
15
MPN:
CD33-4N205-AA
BRANCHE, M18X1.5
#
16
MPN:
4G43-27-10494
CONNECTEUR
depuis
£26,86
depuis
£26,86
#
17
MPN:
4G43-27-10487
JOINT, PLAT, 16 X 22
depuis
£0,49
depuis
£0,49
#
18
MPN:
4G43-27-10492
VIS, M5 X 12
depuis
£1,85
depuis
£1,85
#
19
MPN:
4G43-27-10485
VIS, M8 X 30
depuis
£0,50
depuis
£0,50
#
20
MPN:
4G43-27-10499
VIS, M8 X 25
depuis
£1,29
depuis
£1,29
#
21
MPN:
CD33-27-10008
Rondelle, COURBE ÉLASTIQUE
depuis
£2,93
depuis
£2,93
#
22
MPN:
CD33-27-10009
COUVERCLE, ENSEMBLE DIFFÉRENTIEL
depuis
£722,61
depuis
£722,61
#
23
MPN:
4G43-27-10491-PK
JOINT TORIQUE, 2.62 X 20.63
Paquet de 10
depuis
£25,00
depuis
£25,00
#
24
MPN:
4G43-7J271-AB
JOINT TORIQUE DE TRANSMISSION
depuis
£9,60
depuis
£9,60
#
25
MPN:
4G43-27-10495
CAPTEUR DE VITESSE
depuis
£316,85
depuis
£316,85
#
26
MPN:
702812
VIS, M6 X 16
depuis
£0,72
depuis
£0,72
#
27
MPN:
4G43-27-11158
JOINT TORIQUE, COUVERCLE ARRIÈRE
depuis
£33,56
depuis
£33,56
#
28
MPN:
4G43-27-10245-PK
JOINT, 22X28X1.5
depuis
£24,57
depuis
£24,57
#
28
MPN:
704349-PK
HUILE DE LUBRIFICATION DIFFÉRENTIELLE, 75W-90, 1 LTR
Jusqu'à 15MY, pack de 12
depuis
£177,61
depuis
£177,61
#
28
MPN:
FD33-4159-BA-PK
HUILE DE LUBRIFICATION DIFFÉRENTIELLE, 75W-90, 1 LTR
À partir de 15MY, pack de 10
depuis
£684,66
depuis
£684,66
