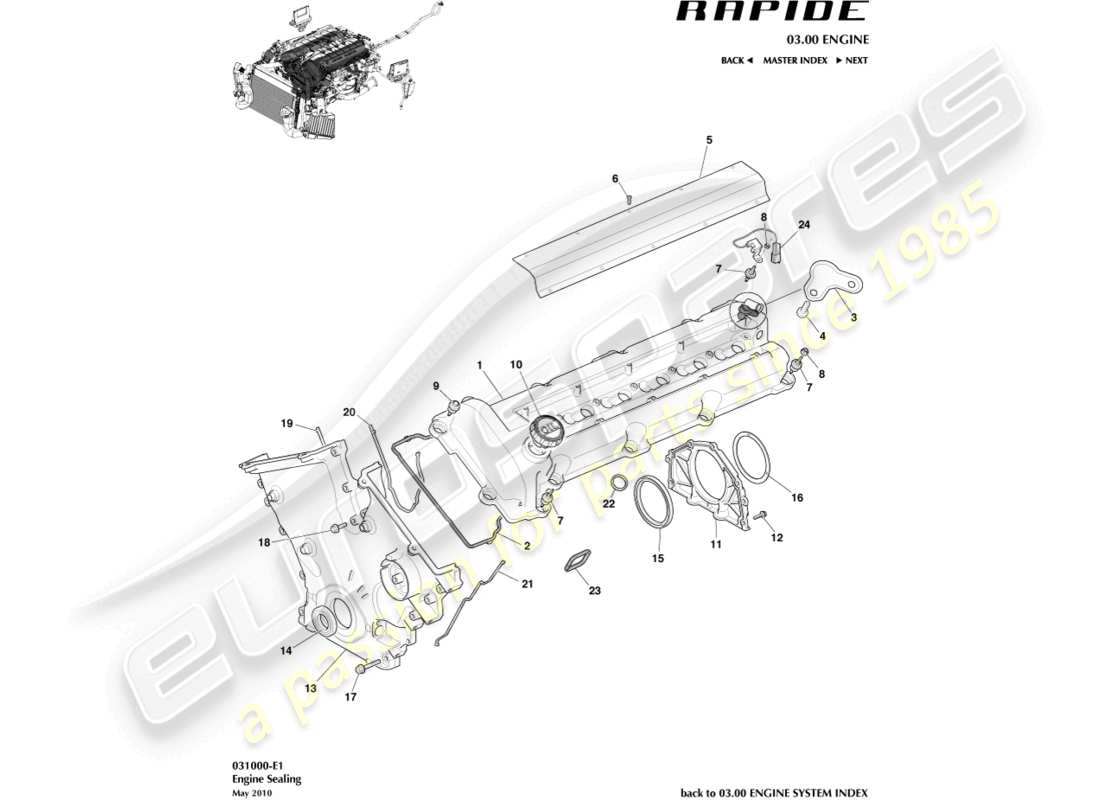

031000-E1 - Etanchéité moteur
Aston Martin Rapide (2017) Engine Sealing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
4G4E-6A505-AC
COUVERCLE DE SOUPAPE, LH
#
1
MPN:
8G43-6582-AA
COUVERCLE DE SOUPAPE, DROIT
depuis
£779,23
depuis
£779,23
#
2
MPN:
07-85057
JOINT, COUVERCLE DE SOUPAPE, LH
depuis
£81,61
depuis
£81,61
#
2
MPN:
07-85056
JOINT DE COUVERCLE DE SOUPAPE, DROIT
depuis
£81,61
depuis
£81,61
#
3
MPN:
07-85055
BAFFLE
depuis
£6,87
depuis
£6,87
#
4
MPN:
703175
VIS, M4 X 10, TORX À TETE CYLINDRIQUE
depuis
£0,47
depuis
£0,47
#
5
MPN:
7G43-6P068-AA
COUVERTURE
depuis
£209,93
depuis
£209,93
#
6
MPN:
703703
VIS, M4 X 12
depuis
£0,47
depuis
£0,47
#
7
MPN:
4G43-07-10788
ENSEMBLE DE GOUJON ET ŒILLET
depuis
£2,27
depuis
£2,27
Cette pièce remplace le numéro de pièce 07-85058
- et 1 plus. Cliquez pour voir les détails
#
8
MPN:
702295
ÉCROU, FLG, M5
depuis
£0,47
depuis
£0,47
#
9
MPN:
4G43-07-10763
ENSEMBLE DE BOULONS ET D'ŒILLETS
depuis
£1,76
depuis
£1,76
#
10
MPN:
4G43-07-10625
BOUCHON DE REMPLISSAGE D'HUILE
depuis
£5,84
depuis
£5,84
#
11
MPN:
01-85003
RETENUE, JOINT D'HUILE DE VILEBREQUIN
depuis
£139,79
depuis
£139,79
#
12
MPN:
702603
VIS, M6 X 22
depuis
£0,47
depuis
£0,47
#
13
MPN:
8G43-6D080-AA
COUVERCLE, AVANT DU MOTEUR
#
14
MPN:
03-85067
JOINT D'HUILE, AVANT DE VILEBREQUIN
depuis
£18,89
depuis
£18,89
#
15
MPN:
1R12-01-10434
JOINT D'HUILE, ARRIÈRE DE VILEBREQUIN
depuis
£26,78
depuis
£26,78
#
16
MPN:
4G43-01-10194
SLINGER, JOINT ARRIÈRE
depuis
£18,37
depuis
£18,37
#
17
MPN:
702853
BOULON ET Rondelle, M8 X 47.5
Remplacement
Remplacement
#
18
MPN:
702851
VIS ET Rondelle, M08 X 35
depuis
£2,88
depuis
£2,88
#
19
MPN:
03-85064
JOINT, MOTEUR AVANT, DROIT
depuis
£62,49
depuis
£62,49
#
20
MPN:
03-85065
JOINT MOTEUR AVANT, CENTRE
depuis
£70,09
depuis
£70,09
#
21
MPN:
03-85066
JOINT, MOTEUR AVANT, LH
depuis
£70,09
depuis
£70,09
#
22
MPN:
07-85366
JOINT DE TROU DE BOUGIE D'ALLUMAGE
depuis
£4,07
depuis
£4,07
#
23
MPN:
05-85382
JOINT DE SORTIE DE POMPE À EAU
depuis
£31,60
depuis
£31,60
#
24
MPN:
07-85128
Condensateur, radio
