010102-B2 - Corps Dash & Cowl, S

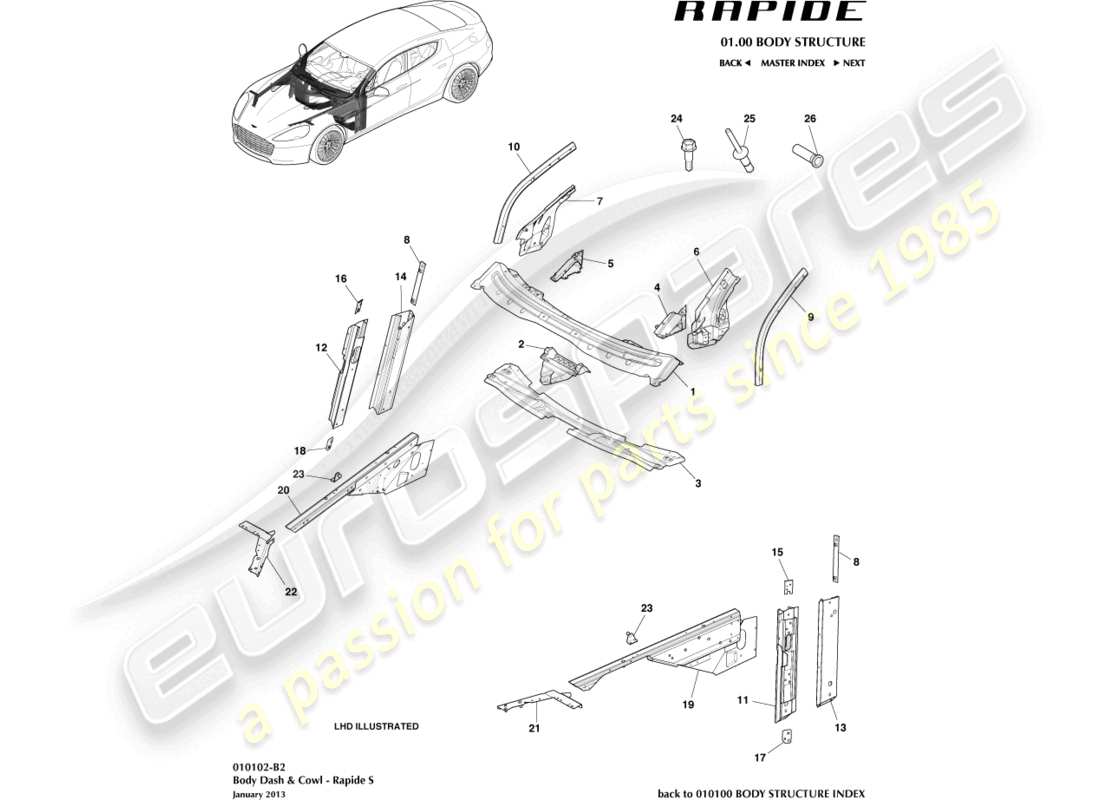

Aston Martin Rapide (2018) Body Dash & Cowl, S Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
DD43-F292821-AD
MOULAGE SUPÉRIEUR DU PLÉNUM
Cat. Structurel. Un seul
#
2
MPN:
GODD43-71023-AE
MOULÉE DE RENFORT DE CAPOT
Cat. Structurel. Un seul
#
3
MPN:
GODD43-F292650-AC
PLÉNUM INFÉRIEUR
Cat. Structurel. Un seul
#
4
MPN:
GOAD43-F8875-AA
MOULAGE D'INTERFACE DE PLÉNUM, LH
Cat. Structurel. Un seul
depuis
£83,44
depuis
£83,44
#
5
MPN:
GOAD43-F8874-AA
MOULAGE D'INTERFACE DE PLÉNUM, DROIT
Cat. Structurel. Un seul
depuis
£79,87
depuis
£79,87
#
6
MPN:
AD43-A02571-AB
COULÉE, UN PILIER INFÉRIEUR, LH
Cat. Structurel. Un seul
depuis
£984,03
depuis
£984,03
#
7
MPN:
AD43-A02570-AB
MOULÉE, UN PILIER INFÉRIEUR, DROIT
Cat. Structurel. Un seul
depuis
£984,03
depuis
£984,03
#
8
MPN:
6G33-486226-AA
PLAQUE D'ENCOLAGE, M8, FAISCEAU IP
Cat. Structurel. Un seul
depuis
£5,40
depuis
£5,40
#
9
MPN:
GOAD43-F02527-AC
RENFORT, MONTANT DE CARROSSERIE AVANT, LH
Cat. Structurel. Un seul
depuis
£115,75
depuis
£115,75
#
10
MPN:
GOAD43-F02526-AC
RENFORT, MONTANT DE CARROSSERIE AVANT, DROIT
Cat. Structurel. Un seul
depuis
£109,86
depuis
£109,86
#
11
MPN:
GOAD43-F02661-AA
MONTANT INFÉRIEUR DE CARROSSERIE AVANT, LH
Cat. Structurel. Un seul
depuis
£113,87
depuis
£113,87
#
12
MPN:
GOAD43-F02660-AA
MONTANT INFÉRIEUR DE CARROSSERIE AVANT, DROIT
Cat. Structurel. Un seul
depuis
£108,85
depuis
£108,85
#
13
MPN:
GOAD43-F02663-AA
MONTANT, EXTÉRIEUR AVANT CARROSSERIE INFÉRIEURE, GAUCHE
Cat. Structurel. Un seul
depuis
£64,90
depuis
£64,90
#
14
MPN:
GOAD43-F02662-AA
MONTANT, EXTÉRIEUR AVANT CARROSSERIE INFÉRIEURE, DROIT
Cat. Structurel. Un seul
depuis
£59,79
depuis
£59,79
#
15
MPN:
AD43-F71491-AA
PLAQUE D'ENCOLAGE, CHARNIÈRE DE POST SUPÉRIEURE, LH
Cat. Structurel. Un seul
#
16
MPN:
AD43-F71490-AA
PLAQUE D'ENCOLAGE, CHARNIÈRE DE POST SUPÉRIEURE, DROIT
Cat. Structurel. Un seul
depuis
£9,24
depuis
£9,24
#
17
MPN:
6G33-15111-AB
PLAQUE D'ENCOLAGE, CHARNIÈRE INFÉRIEURE DE POSTE, LH
Cat. Structurel. Un seul
depuis
£4,87
depuis
£4,87
#
18
MPN:
6G33-15110-AB
PLAQUE D'ENCOLAGE, CHARNIÈRE INFÉRIEURE DE POSTE, DROIT
Cat. Structurel. Un seul
depuis
£7,44
depuis
£7,44
#
19
MPN:
DD43-16B247-AA
AILE AVANT ENSEMBLE SUPÉRIEUR, LH
Assemblage de service, cat. Un seul
depuis
£342,09
depuis
£342,09
#
20
MPN:
DD43-16B246-AA
AILE AVANT ENSEMBLE SUPÉRIEUR, DROIT
Assemblage de service, cat. Un seul
depuis
£153,09
depuis
£153,09
#
21
MPN:
DG43-16431-AA
RENFORT, GÂCHE DE CAPOT, LH
Cat. Structurel. Un seul
Remplacement
Remplacement
#
22
MPN:
DG43-16430-AA
RENFORT, GÂCHE DE CAPOT, DROIT
Cat. Structurel. Un seul
Remplacement
Remplacement
#
23
MPN:
DG43-18178-BA
SUPPORT DE MONTAGE DE VOLET À GAZ
Cat. Structurel. Un seul
depuis
£19,48
depuis
£19,48
#
24
MPN:
6G33-375732-AB
VIS, 5.5 X 19, TETE A BRIDE HEXAGONALE
depuis
£0,47
depuis
£0,47
#
25
MPN:
6G33-68676-ACA
RIVET, STRUCTURAL, 6.5 X 14, AVEUGLE
#
26
MPN:
GOAD43-F025B06-AB
MANCHON, TUBE DE MONTANT DE CARROSSERIE AVANT, SUPÉRIEUR
depuis
£5,76
depuis
£5,76
