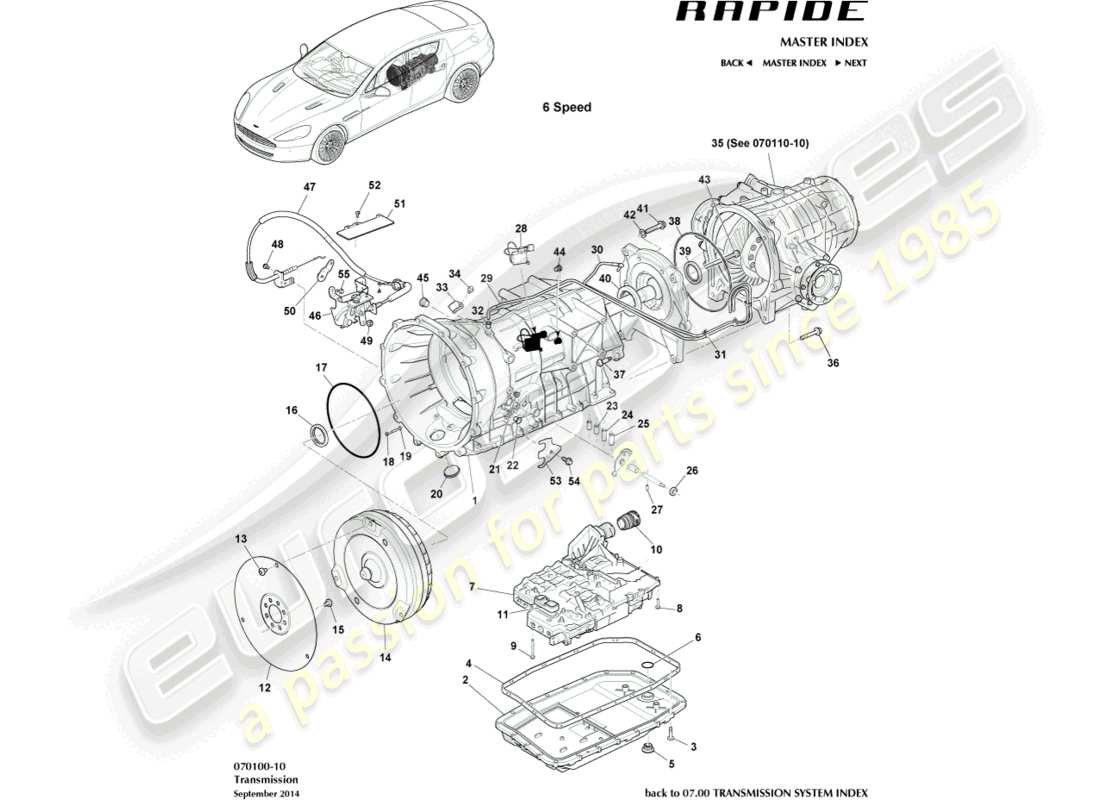

070100-10 - Boîte-pont
Aston Martin Rapide (2019) Transaxle Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: AD43-70041-AA
UNITÉ DE TRANSMISSION AUTOMATIQUE
Jusqu'au NIV F03165. Comprend l'élément 14. Vous devez également commander l'article 43.
# -
-
CARTER, BOITE DE VITESSES AUTOMATIQUE
# 2
MPN: 4G43-42-10273
CARTER D'HUILE
depuis £171,21
depuis £171,21
# 3
MPN: 4G43-42-10274
VIS TORX HD, LOGEMENT DE CARTER D'HUILE
depuis £6,01
depuis £6,01
# 4
MPN: 4G43-184391-AA
JOINT D'ÉTANCHÉITÉ, POMPE DE TRANSMISSION
depuis £28,94
depuis £28,94
# 5
MPN: 4G43-42-10277
BOUCHON DE CARTER D'HUILE
depuis £4,71
depuis £4,71
# 6
MPN: 4G43-7D741-AA
JOINT TORIQUE, POMPE DE TRANSMISSION
depuis £0,87
depuis £0,87
# 7
MPN: 4G43-42-10344
UNITÉ MÉCHTRONIQUE/TCM
depuis £3 360,99
depuis £3 360,99
# 8
MPN: 4G43-807199-DA
VIS, M6X20 TORX
depuis £0,73
depuis £0,73
# 9
MPN: 4G43-807199-CA
VIS, M6X59 TORX
depuis £0,73
depuis £0,73
# 10
MPN: 4G43-7F183-AA
manchon de guidage
depuis £10,42
depuis £10,42
# 11
MPN: 4G43-7H586-AA
ADAPTATEUR, MECH DE TRANSMISSION AUTOMATIQUE
depuis £27,00
depuis £27,00
# 12
MPN: 4G43-6K375-AA
PLAQUE FLEXIBLE
depuis £44,23
depuis £44,23
# 13
MPN: 4G43-HYG10549-AA
VIS M10 X 13 PAN HD
Plaque flexible vers convertisseur
depuis £1,48
depuis £1,48
# 14
MPN: 4G43-42-10280
CONVERTISSEUR DE COUPLE
depuis £1 299,81
depuis £1 299,81
# 15
MPN: 4G43-HYG10549-AA
VIS M10 X 13 PAN HD
Plaque flexible sur vilebrequin
depuis £1,48
depuis £1,48
# 16
MPN: 4G43-7A238-AA
JOINT D'ÉTANCHÉITÉ, ARBRE D'ENTRÉE DE BOÎTE DE VITESSES
depuis £5,88
depuis £5,88
# 17
MPN: 4G43-184335-AA
JOINT TORIQUE, TRANS HSG
depuis £11,03
depuis £11,03
# 18
MPN: 4G43-807199-BA
VIS, M6X50 TORX
depuis £3,27
depuis £3,27
# 19
MPN: 4G43-7L015-AA
Rondelle, TRANS HSG
depuis £1,22
depuis £1,22
# 20
MPN: 4G43-42-10021
FICHE D'ACCÈS AU CONVERTISSEUR DE COUPLE
depuis £4,15
depuis £4,15
# 21
MPN: 4G43-42-10276
BOUCHON
depuis £3,12
depuis £3,12
# 22
MPN: 4G43-37521-BA
FICHE, VIDE DOUBLE
depuis £0,88
depuis £0,88
# 23
MPN: 4G43-29401-AA
MANCHON, JOINT 25.90
depuis £2,11
depuis £2,11
# 24
MPN: 4G43-29401-BA
MANCHON, JOINT 31.40
depuis £2,54
depuis £2,54
# 25
MPN: 4G43-29401-CA
MANCHON, JOINT 40.70
depuis £3,09
depuis £3,09
# 26
MPN: 4G43-7Z036-AA
JOINT, SÉLECTEUR DE VITESSE DE TRANSMISSION
depuis £1,89
depuis £1,89
# 27
MPN: 4G43-7Z309-AC
BROCHE DE LEVAGE DU SÉLECTEUR DE TRANSMISSION
depuis £49,53
depuis £49,53
# 29
MPN: AD43-7A245-AA
TUYAU DE RENIFLARD
Transmission AUTO
# 30
MPN: 4G43-7A245-BA
TUYAU DE RENIFLARD
Différentiel AUTOMATIQUE
depuis £6,78
depuis £6,78
# 31
MPN: 701565
CLIP, TUYAUX DE RENIFLARD DE TRNS/DIFF AUTOMATIQUE
depuis £0,57
depuis £0,57
# 32
MPN: 4G43-7179-AA
BOUCHON DE RENIFLARD DE TRANSMISSION
depuis £7,67
depuis £7,67
# 33
MPN: 4G43-2860-AB
AGRAFE
Câble de frein de stationnement
depuis £0,55
depuis £0,55
# 34
MPN: 700606
VIS, FLG, M6X12, CLIP DE FIXATION
depuis £0,47
depuis £0,47
# 36
MPN: 703183
BOULON, FLG, M10 X 45, DIFFÉRENTIEL À TRANSMISSION
depuis £0,49
depuis £0,49
# 37
MPN: 703182
BOULON, FLG, M10 X 65
depuis £0,76
depuis £0,76
# 38
MPN: 4G43-7J271-AB
JOINT TORIQUE
Plaque d'adaptation de transmission
depuis £10,19
depuis £10,19
# 39
MPN: 4G43-42-10979
JOINT D'ARBRE DE SORTIE (60X44X7MM)
depuis £50,26
depuis £50,26
# 40
MPN: 4G43-42-10267
JOINT D'ARBRE DE SORTIE (72X44X8MM)
depuis £6,11
depuis £6,11
# --
MPN: 4G43-42-11251
L'arbre de sortie
depuis £481,00
depuis £481,00
# -
-
JOINT TORIQUE, ARBRE DE SORTIE
# 41
MPN: 4G43-42-10977
VIS M10X50, PLAQUE D'ADAPTATION
# 42
MPN: 4G43-42-10978
BAGUE USIT
# 43
MPN: 4G43-9912553-AA
VIS À CAPUCHON, M8 X 80, ARBRE DE SORTIE
Doit être commandé avec une nouvelle transmission
depuis £5,59
depuis £5,59
# 44
MPN: 4G43-42-10278
BOUCHON
depuis £5,87
depuis £5,87
# 45
MPN: 4G43-42-10279
BOUCHON
depuis £11,57
depuis £11,57
# 46
MPN: AD43-7J168-AB
ENSEMBLE DE SUPPORT, TRANS PARK
depuis £189,09
depuis £189,09
# 47
MPN: AD43-7J167-AD
ENSEMBLE DE CÂBLES
08MY
depuis £66,89
depuis £66,89
# 48
MPN: 700606
VIS, FLG, M6 X 12
depuis £0,47
depuis £0,47
# 49
MPN: 703149
VIS, M6 X 10, FIXATION DU SUPPORT
depuis £0,47
depuis £0,47
# 50
MPN: 4G43-7A257-AB
BRAS DE LEVIER, BOITE AUTOMATIQUE
depuis £2,00
depuis £2,00
# 51
MPN: 9D33-7J168-CB
COUVERTURE ASSY
Parc de transmission
depuis £165,10
depuis £165,10
# 52
MPN: 4G43-7J168-AC
GOUJON
Couverture du parc de transmission
depuis £113,62
depuis £113,62
# 53
MPN: 4G43-31-10292
PLAQUE DE VERROU
depuis £3,67
depuis £3,67
# 54
MPN: 702298
VIS M8X16 HEX FLG HD, PLAQUE DE VERROU
depuis £0,47
depuis £0,47
# 55
MPN: 703265
VIS, M6 X 16
depuis £0,47
depuis £0,47
# -
-
FLUIDE, TRANSMISSION AUTOMATIQUE, 1 LITRES
-part-diagram-070100-30.webp "ASTON MARTIN RAPIDE (2019) BOÎTE-PONT, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070100-40.webp "ASTON MARTIN RAPIDE (2019) KITS DE TRANSMISSION, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070110-10.webp "ASTON MARTIN RAPIDE (2019) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-07-0110-20.webp "ASTON MARTIN RAPIDE (2019) DIFFÉRENTIEL, S SCHÉMA DES PIÈCES")
-part-diagram-070200-p1.webp "ASTON MARTIN RAPIDE (2019) REFROIDISSEUR D'HUILE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-070200-r1.webp "ASTON MARTIN RAPIDE (2019) REFROIDISSEUR D'HUILE DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-070502.webp "ASTON MARTIN RAPIDE (2019) LEVIER DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-070502-d3.webp "ASTON MARTIN RAPIDE (2019) COMMUTATEURS DE BOÎTE-PONT SCHÉMA DES PIÈCES")
-part-diagram-090000-s1.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-090000-s1-2.webp "ASTON MARTIN RAPIDE (2019) BOUCLIERS THERMIQUES, AVANT SCHÉMA DES PIÈCES")
-part-diagram-090400-s1.webp "ASTON MARTIN RAPIDE (2019) BOUCLIERS THERMIQUES, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-100100-s1.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100100-s2.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE RÉSERVOIR DE CARBURANT, S SCHÉMA DES PIÈCES")
-part-diagram-100103-s1.webp "ASTON MARTIN RAPIDE (2019) DISTRIBUTION DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100104-s1.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-100106-s1.webp "ASTON MARTIN RAPIDE (2019) MODULE DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-110200.webp "ASTON MARTIN RAPIDE (2019) CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-110203-c1.webp "ASTON MARTIN RAPIDE (2019) TUYAUX PAS, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-110203-c2.webp "ASTON MARTIN RAPIDE (2019) TUYAUX PAS, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-110400.webp "ASTON MARTIN RAPIDE (2019) ASSEMBLAGE DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-110600.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DU VOLANT")
-part-diagram-110602.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE COMMUTATEUR DE COLONNE SCHÉMA DES PIÈCES")
-part-diagram-120101.webp "ASTON MARTIN RAPIDE (2019) COMPOSANTS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120102.webp "ASTON MARTIN RAPIDE (2019) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120103-b1.webp "ASTON MARTIN RAPIDE (2019) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-120300-s1.webp "ASTON MARTIN RAPIDE (2019) UNITÉ CVC SCHÉMA DES PIÈCES")
-part-diagram-120300-s3.webp "ASTON MARTIN RAPIDE (2019) UNITÉ CVC, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-120303-10.webp "ASTON MARTIN RAPIDE (2019) CONDUITES DE CLIMATISATION, HFO1234YF, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-120303-20.webp "ASTON MARTIN RAPIDE (2019) CONDUITES DE CLIMATISATION, HFO1234YF, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-120305-s1.webp "ASTON MARTIN RAPIDE (2019) CONDUITES DE CLIMATISATION, R134A, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-120305-s2.webp "ASTON MARTIN RAPIDE (2019) CONDUITES DE CLIMATISATION, R134A, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-120400.webp "ASTON MARTIN RAPIDE (2019) CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-120402.webp "ASTON MARTIN RAPIDE (2019) COMMANDES CVC ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-130101.webp "ASTON MARTIN RAPIDE (2019) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-130600-d1.webp "ASTON MARTIN RAPIDE (2019) KLAXON DE SIGNALISATION SCHÉMA DES PIÈCES")
-part-diagram-131301-d1.webp "ASTON MARTIN RAPIDE (2019) CAPTEURS D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-131303-01.webp "ASTON MARTIN RAPIDE (2019) CAMÉRA D'AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-131400-00.webp "ASTON MARTIN RAPIDE (2019) MODULE DE PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-140101.webp "ASTON MARTIN RAPIDE (2019) INTERRUPTEUR D'ARRÊT DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d1.webp "ASTON MARTIN RAPIDE (2019) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140101-d3.webp "ASTON MARTIN RAPIDE (2019) KIT DE CONDITIONNEUR DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140102-b1.webp "ASTON MARTIN RAPIDE (2019) SUPPORTS DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-140103.webp "ASTON MARTIN RAPIDE (2019) CÂBLES DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-150103-10.webp "ASTON MARTIN RAPIDE (2019) DOUBLES AMPLIFICATEURS, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150103-20.webp "ASTON MARTIN RAPIDE (2019) AMPLIFICATEUR UNIQUE, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150104-10.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME MULTIMÉDIA, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150104-30.webp "ASTON MARTIN RAPIDE (2019) COMMANDES D'INFODIVERTISSEMENT, 16MY SCHÉMA DES PIÈCES")
-part-diagram-150104-40.webp "ASTON MARTIN RAPIDE (2019) COMMANDES D'INFODIVERTISSEMENT, AMR SCHÉMA DES PIÈCES")
-part-diagram-150104-d2.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME MULTIMÉDIA, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150108-20.webp "ASTON MARTIN RAPIDE (2019) CHANGEUR DE CD, 16MY SUR LE DIAGRAMME DES PIÈCES")
-part-diagram-150108-30.webp "ASTON MARTIN RAPIDE (2019) MP3/USB SOUS-SYSTÈME MULTIMÉDIA SCHÉMA DES PIÈCES")
-part-diagram-150108-d1.webp "ASTON MARTIN RAPIDE (2019) CHANGEUR DE CD, JUSQU'À 16MY SCHÉMA DES PIÈCES")
-part-diagram-150202.webp "ASTON MARTIN RAPIDE (2019) TUNER DAB SCHÉMA DES PIÈCES")
-part-diagram-150203.webp "ASTON MARTIN RAPIDE (2019) ANTENNE SDARS SCHÉMA DES PIÈCES")
-part-diagram-150204-d3.webp "ASTON MARTIN RAPIDE (2019) ANTENNE ÉLECTRONIQUE, JUSQU'À 13MY SCHÉMA DES PIÈCES")
-part-diagram-150204-d4.webp "ASTON MARTIN RAPIDE (2019) ANTENNE ÉLECTRONIQUE, 13MY À 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-150204-d4a.webp "ASTON MARTIN RAPIDE (2019) ANTENNE ÉLECTRONIQUE, 14.5MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-150301-10.webp "ASTON MARTIN RAPIDE (2019) UNITÉ PRINCIPALE D'INFODIVERTISSEMENT, 16MY SCHÉMA DES PIÈCES")
-part-diagram-150301-10-1.webp "ASTON MARTIN RAPIDE (2019) HAUT-PARLEURS, B&O SCHÉMA DES PIÈCES")
-part-diagram-150301-20.webp "ASTON MARTIN RAPIDE (2019) INTERVENANTS, DEMANDEZ SCHÉMA DES PIÈCES")
-part-diagram-160000-c1.webp "ASTON MARTIN RAPIDE (2019) DISTRIBUTION DE VIDE, ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-160200.webp "ASTON MARTIN RAPIDE (2019) SOUS-SYSTÈME DE DISTRIBUTION SOUS VIDE SCHÉMA DES PIÈCES")
-part-diagram-170101.webp "ASTON MARTIN RAPIDE (2019) PHARES SCHÉMA DES PIÈCES")
-part-diagram-170102-10.webp "ASTON MARTIN RAPIDE (2019) FEUX DE JOUR, AMR SCHÉMA DES PIÈCES")
-part-diagram-170102-d1.webp "ASTON MARTIN RAPIDE (2019) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-170105-d1.webp "ASTON MARTIN RAPIDE (2019) MARQUEURS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-170202.webp "ASTON MARTIN RAPIDE (2019) ÉCLAIRAGE DE COURTOISIE SCHÉMA DES PIÈCES")
-part-diagram-170301-d1.webp "ASTON MARTIN RAPIDE (2019) FEU STOP MONTÉ EN HAUTEUR SCHÉMA DES PIÈCES")
-part-diagram-170301-d2.webp "ASTON MARTIN RAPIDE (2019) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170305.webp "ASTON MARTIN RAPIDE (2019) MARQUEURS LATÉRAUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170306-d1.webp "ASTON MARTIN RAPIDE (2019) RÉFLECTEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-170308-d1.webp "ASTON MARTIN RAPIDE (2019) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-17-0400-00.webp "ASTON MARTIN RAPIDE (2019) CAPTEUR DE PLUIE ET DE LUMIÈRE DU JOUR SCHÉMA DES PIÈCES")
-part-diagram-170501.webp "ASTON MARTIN RAPIDE (2019) INTERRUPTEUR D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-180101-d1.webp "ASTON MARTIN RAPIDE (2019) HARNAIS AVANT, À 13MY SCHÉMA DES PIÈCES")
-part-diagram-18-0101-d2.webp "ASTON MARTIN RAPIDE (2019) HARNAIS AVANT, 13MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-180101-d3.webp "ASTON MARTIN RAPIDE (2019) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-180103.webp "ASTON MARTIN RAPIDE (2019) HARNAIS DE CORPS SCHÉMA DES PIÈCES")
-part-diagram-180103-d1.webp "ASTON MARTIN RAPIDE (2019) HARNAIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-180103-d4.webp "ASTON MARTIN RAPIDE (2019) HARNAIS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-180106-d1.webp "ASTON MARTIN RAPIDE (2019) PANNEAUX DE FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-180301-10.webp "ASTON MARTIN RAPIDE (2019) COMMUTATEURS IP SCHÉMA DES PIÈCES")
-part-diagram-180301-20.webp "ASTON MARTIN RAPIDE (2019) COMMUTATEURS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-180302-30.webp "ASTON MARTIN RAPIDE (2019) COMMUTATEURS DE CONSOLE CENTRALE, AMR SCHÉMA DES PIÈCES")
-part-diagram-180401.webp "ASTON MARTIN RAPIDE (2019) PRISES AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-190101.webp "ASTON MARTIN RAPIDE (2019) TRAQUEUR CAT 5 SCHÉMA DES PIÈCES")
-part-diagram-190101-d1.webp "ASTON MARTIN RAPIDE (2019) TRAQUEUR CAT 5, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-190102-d1.webp "ASTON MARTIN RAPIDE (2019) CAPTEURS D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-190103-d1.webp "ASTON MARTIN RAPIDE (2019) KLAXONS ET SIRÈNES D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-190202.webp "ASTON MARTIN RAPIDE (2019) RKE SCHÉMA DES PIÈCES")
-part-diagram-190600.webp "ASTON MARTIN RAPIDE (2019) SOUS-SYSTÈME DE COMMANDE VOCALE SCHÉMA DES PIÈCES")
-part-diagram-190701-01.webp "ASTON MARTIN RAPIDE (2019) MODULE DE NAVIGATION, 12MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-190701-d1.webp "ASTON MARTIN RAPIDE (2019) MODULE DE NAVIGATION, JUSQU'À 12MY SCHÉMA DES PIÈCES")
-part-diagram-190703-d1.webp "ASTON MARTIN RAPIDE (2019) DIAGRAMME DES PIÈCES D'AFFICHAGE DE NAVIGATION")
-part-diagram-190703-d2.webp "ASTON MARTIN RAPIDE (2019) ÉCRAN DE NAVIGATION, GARMIN, 12MY SCHÉMA DES PIÈCES")
-part-diagram-190706-d1.webp "ASTON MARTIN RAPIDE (2019) ANTENNE GPS SCHÉMA DES PIÈCES")
-part-diagram-190801.webp "ASTON MARTIN RAPIDE (2019) MODULE BLUETOOTH SCHÉMA DES PIÈCES")
-part-diagram-191001.webp "ASTON MARTIN RAPIDE (2019) CONTRÔLE MULTIFONCTION SCHÉMA DES PIÈCES")
-part-diagram-191003.webp "ASTON MARTIN RAPIDE (2019) MODULE ÉLECTRONIQUE CENTRAL SCHÉMA DES PIÈCES")
-part-diagram-191300-d2.webp "ASTON MARTIN RAPIDE (2019) DIVERTISSEMENT AUX SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-19-1800-02.webp "ASTON MARTIN RAPIDE (2019) CONTRÔLEUR DE VERROUILLAGE AUTOMATIQUE DES LIVRES SCHÉMA DES PIÈCES")
-part-diagram-000101.webp "ASTON MARTIN RAPIDE (2019) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000102.webp "ASTON MARTIN RAPIDE (2019) ÉTIQUETTES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-000103.webp "ASTON MARTIN RAPIDE (2019) ÉTIQUETTES SOUS LE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-000200.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES D'OUTILS ET D'ÉQUIPEMENT D'URGENCE")
-part-diagram-000200-c1.webp "ASTON MARTIN RAPIDE (2019) OUTILS ET ÉQUIPEMENT D'URGENCE, S SCHÉMA DES PIÈCES")
-part-diagram-000200-c2.webp "ASTON MARTIN RAPIDE (2019) ÉQUIPEMENT D'URGENCE POUR PNEUS SCHÉMA DES PIÈCES")
-part-diagram-000205-b1.webp "ASTON MARTIN RAPIDE (2019) TROUSSE DE PREMIERS SECOURS SCHÉMA DES PIÈCES")
-part-diagram-000301-g4.webp "ASTON MARTIN RAPIDE (2019) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
-part-diagram-000301-g5.webp "ASTON MARTIN RAPIDE (2019) GUIDE DU PROPRIÉTAIRE, S SCHÉMA DES PIÈCES")
-part-diagram-010100-00.webp "ASTON MARTIN RAPIDE (2019) CORPS EN BLANC SCHÉMA DES PIÈCES")
-part-diagram-010101-b1.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DU SOUBASSEMENT")
-part-diagram-010101-b2.webp "ASTON MARTIN RAPIDE (2019) DESSOUS DE CAISSE, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010102-b1.webp "ASTON MARTIN RAPIDE (2019) TABLEAU DE BORD ET CAPOT SCHÉMA DES PIÈCES")
-part-diagram-010102-b2.webp "ASTON MARTIN RAPIDE (2019) CORPS DASH & COWL, S SCHÉMA DES PIÈCES")
-part-diagram-010103-b1.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DU TOIT")
-part-diagram-010103-b2.webp "ASTON MARTIN RAPIDE (2019) CADRE DU HAUT DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010104-b1.webp "ASTON MARTIN RAPIDE (2019) CÔTÉ DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010106-b1.webp "ASTON MARTIN RAPIDE (2019) PARTIE ARRIÈRE DE LA CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-010106-b3.webp "ASTON MARTIN RAPIDE (2019) COMPOSITES DE L'ARRIÈRE DE LA CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-010107-10.webp "ASTON MARTIN RAPIDE (2019) SOUS PARE-CHOC ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010107-b1.webp "ASTON MARTIN RAPIDE (2019) PASSAGES DE ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010108-b1.webp "ASTON MARTIN RAPIDE (2019) PIÈCES AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-010108-b2.webp "ASTON MARTIN RAPIDE (2019) PIÈCES AUXILIAIRES, S SCHÉMA DES PIÈCES")
-part-diagram-010201-b1.webp "ASTON MARTIN RAPIDE (2019) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010201-b2.webp "ASTON MARTIN RAPIDE (2019) STRUCTURE AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010202-b1.webp "ASTON MARTIN RAPIDE (2019) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-010202-b2.webp "ASTON MARTIN RAPIDE (2019) PANNEAU D'OUVERTURE DE GRILLE, S SCHÉMA DES PIÈCES")
-part-diagram-010203.webp "ASTON MARTIN RAPIDE (2019) AILES AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010203-b1.webp "ASTON MARTIN RAPIDE (2019) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010204-b1.webp "ASTON MARTIN RAPIDE (2019) PASSAGES DE ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-010205-10.webp "ASTON MARTIN RAPIDE (2019) CAPOT ET CHARNIÈRES, AMR SCHÉMA DES PIÈCES")
-part-diagram-010205-b1.webp "ASTON MARTIN RAPIDE (2019) CAPOT ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-010205-b2.webp "ASTON MARTIN RAPIDE (2019) CAPOT ET CHARNIÈRES, S SCHÉMA DES PIÈCES")
-part-diagram-010207-b1.webp "ASTON MARTIN RAPIDE (2019) SOUS LE BOUCLIER AVANT SCHÉMA DES PIÈCES")
-part-diagram-010207-b2.webp "ASTON MARTIN RAPIDE (2019) BOUCLIER INFÉRIEUR AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010301-b1.webp "ASTON MARTIN RAPIDE (2019) ASSEMBLAGE DE LA PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-010301-g1.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE CHARNIÈRE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010302-b1.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010302-g1.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE CHARNIÈRE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010303-b1.webp "ASTON MARTIN RAPIDE (2019) ASSEMBLAGE DU HAYON SCHÉMA DES PIÈCES")
-part-diagram-010501-b1.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-010501-b2.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-010502-b2.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DU CAPOT INFÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-010503-b1.webp "ASTON MARTIN RAPIDE (2019) ASSEMBLAGE DE LA GARNITURE DE PAVILLON SCHÉMA DES PIÈCES")
-part-diagram-010503-b10.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DU PILIER B SCHÉMA DES PIÈCES")
-part-diagram-010503-b11.webp "ASTON MARTIN RAPIDE (2019) UNE GARNITURE DE PILIER SCHÉMA DES PIÈCES")
-part-diagram-010503-b15.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DE LINTEAU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010503-b3.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DE LINTEAU AVANT SCHÉMA DES PIÈCES")
-part-diagram-010503-b3a.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DE LINTEAU AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-010503-b4.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DU PILIER D SCHÉMA DES PIÈCES")
-part-diagram-010504-b1.webp "ASTON MARTIN RAPIDE (2019) VISIÈRES DE SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-010505-b1.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010505-b4.webp "ASTON MARTIN RAPIDE (2019) POIGNÉE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010506-b1.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010507-b1.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE DE CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010507-b2.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DU PILIER C SCHÉMA DES PIÈCES")
-part-diagram-010508-b2.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE POUR TABLETTE À COLIS SCHÉMA DES PIÈCES")
-part-diagram-010508-b3.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DU COMPARTIMENT DE CHARGEMENT SCHÉMA DES PIÈCES")
-part-diagram-010509-b1.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE DE HAYON SCHÉMA DES PIÈCES")
-part-diagram-010601-b1.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-010601-b6.webp "ASTON MARTIN RAPIDE (2019) COUSSINETS SONORES ANTI-CANETTES SCHÉMA DES PIÈCES")
-part-diagram-010601-b8.webp "ASTON MARTIN RAPIDE (2019) ISOLATION PHONIQUE, AVANT SCHÉMA DES PIÈCES")
-part-diagram-010601-b8-2.webp "ASTON MARTIN RAPIDE (2019) ISOLATION PHONIQUE, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010702-b1.webp "ASTON MARTIN RAPIDE (2019) COUPE-FROID DYNAMIQUE SCHÉMA DES PIÈCES")
-part-diagram-010703-b1.webp "ASTON MARTIN RAPIDE (2019) ÉTANCHÉITÉ SOUPLE SCHÉMA DES PIÈCES")
-part-diagram-010706.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DU COUVERCLE DU PLÉNUM")
-part-diagram-010707-b1.webp "ASTON MARTIN RAPIDE (2019) PARE-EAU DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-010801-10.webp "ASTON MARTIN RAPIDE (2019) GRILLE DE RADIATEUR, AMR SCHÉMA DES PIÈCES")
-part-diagram-010801-b1.webp "ASTON MARTIN RAPIDE (2019) GRILLE DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-010801-b2.webp "ASTON MARTIN RAPIDE (2019) GRILLE DE RADIATEUR, S SCHÉMA DES PIÈCES")
-part-diagram-010802-10.webp "ASTON MARTIN RAPIDE (2019) GARNITURE AVANT, AMR SCHÉMA DES PIÈCES")
-part-diagram-010802-b1.webp "ASTON MARTIN RAPIDE (2019) GARNITURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-010803-10.webp "ASTON MARTIN RAPIDE (2019) AILERON ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-010803-b1.webp "ASTON MARTIN RAPIDE (2019) GARNITURE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010805-10.webp "ASTON MARTIN RAPIDE (2019) APPLIQUE DE SEUIL, AMR SCHÉMA DES PIÈCES")
-part-diagram-010805-b1.webp "ASTON MARTIN RAPIDE (2019) GARNITURE LATÉRALE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-010805-b2.webp "ASTON MARTIN RAPIDE (2019) APPLIQUE DE SEUIL SCHÉMA DES PIÈCES")
-part-diagram-010806-b1.webp "ASTON MARTIN RAPIDE (2019) GARNITURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-010807-b1.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DE BADGES")
-part-diagram-010812-02.webp "ASTON MARTIN RAPIDE (2019) ÉCRAN À FEUILLES SCHÉMA DES PIÈCES")
-part-diagram-010901.webp "ASTON MARTIN RAPIDE (2019) MIROIR INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-011000-b3.webp "ASTON MARTIN RAPIDE (2019) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011001.webp "ASTON MARTIN RAPIDE (2019) SIÈGES AVANT SCHÉMA DES PIÈCES")
-part-diagram-011009.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DE RÉGLAGE DU SIÈGE AVANT")
-part-diagram-011009-d1.webp "ASTON MARTIN RAPIDE (2019) COMMUTATEUR DE COMMODITÉ DU SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-011101-b3.webp "ASTON MARTIN RAPIDE (2019) PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011103-b0.webp "ASTON MARTIN RAPIDE (2019) VITRE DE QUART DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-011103-b1.webp "ASTON MARTIN RAPIDE (2019) VERRE DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-011103-b2.webp "ASTON MARTIN RAPIDE (2019) VERRE DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011106-b1.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DU PARE-BRISE ARRIÈRE")
-part-diagram-011108-b1.webp "ASTON MARTIN RAPIDE (2019) LÈVE-VITRE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011108-b2.webp "ASTON MARTIN RAPIDE (2019) LÈVE-VITRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011109.webp "ASTON MARTIN RAPIDE (2019) COMMUTATEUR DE COMMANDE DE FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-011201-60.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, S 16MY SCHÉMA DES PIÈCES")
-part-diagram-011201-70.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011201-b11.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE DE LA CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-011201-b12.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE GARNITURE DE CONSOLE CENTRALE, S SCHÉMA DES PIÈCES")
-part-diagram-011201-b17.webp "ASTON MARTIN RAPIDE (2019) POUTRE TRANSVERSALE IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b19.webp "ASTON MARTIN RAPIDE (2019) PANNEAUX GARNIS IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b7.webp "ASTON MARTIN RAPIDE (2019) SUBSTRAT IP SCHÉMA DES PIÈCES")
-part-diagram-011201-b9.webp "ASTON MARTIN RAPIDE (2019) MOULURE DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-011201-d1.webp "ASTON MARTIN RAPIDE (2019) INTERRUPTEUR DE BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-011201-e3.webp "ASTON MARTIN RAPIDE (2019) SUPPORTS CCB VERS BIW SCHÉMA DES PIÈCES")
-part-diagram-011202-10.webp "ASTON MARTIN RAPIDE (2019) CONSOLE ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011202-b2.webp "ASTON MARTIN RAPIDE (2019) CONSOLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011202-b5.webp "ASTON MARTIN RAPIDE (2019) PANNEAU DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-011401.webp "ASTON MARTIN RAPIDE (2019) ÉMETTEUR RKE SCHÉMA DES PIÈCES")
-part-diagram-011401-b2.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE SERRURES ET CLÉS SCHÉMA DES PIÈCES")
-part-diagram-011401-b3.webp "ASTON MARTIN RAPIDE (2019) MODULE DÉMARRAGE/ARRÊT SCHÉMA DES PIÈCES")
-part-diagram-011403-b1.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME DE VERROUILLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-011403-b2.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME DE VERROUILLAGE DU CAPOT, S SCHÉMA DES PIÈCES")
-part-diagram-011404-b1.webp "ASTON MARTIN RAPIDE (2019) LOQUET DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-011404-b2.webp "ASTON MARTIN RAPIDE (2019) LOQUET DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011405-b1.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME DE VERROUILLAGE DU COFFRE SCHÉMA DES PIÈCES")
-part-diagram-011405-b2.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME DE VERROUILLAGE DU COFFRE, S SCHÉMA DES PIÈCES")
-part-diagram-011405-d1.webp "ASTON MARTIN RAPIDE (2019) DÉVERROUILLAGE DU HAYON SCHÉMA DES PIÈCES")
-part-diagram-011410.webp "ASTON MARTIN RAPIDE (2019) INTERRUPTEUR DE DÉVERROUILLAGE DU REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-011410-b1.webp "ASTON MARTIN RAPIDE (2019) MÉCANISME DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-011601.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE BALAI D'ESSUIE-GLACE, 12MY SCHÉMA DES PIÈCES")
-part-diagram-01-1601-03.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE BALAI D'ESSUIE-GLACE, S SCHÉMA DES PIÈCES")
-part-diagram-011601-b1.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE BALAIS D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-011602.webp "ASTON MARTIN RAPIDE (2019) TRINGLERIE D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-011602-01.webp "ASTON MARTIN RAPIDE (2019) TRINGLERIE D'ESSUIE-GLACE, S SCHÉMA DES PIÈCES")
-part-diagram-011604.10.webp "ASTON MARTIN RAPIDE (2019) BOUTEILLE DE RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-011604-20.webp "ASTON MARTIN RAPIDE (2019) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-011604-30.webp "ASTON MARTIN RAPIDE (2019) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-011901.webp "ASTON MARTIN RAPIDE (2019) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b1.webp "ASTON MARTIN RAPIDE (2019) PARE-CHOCS AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-011901-b1-2.webp "ASTON MARTIN RAPIDE (2019) PARE-CHOCS AVANT, AMR SCHÉMA DES PIÈCES")
-part-diagram-011901-b2.webp "ASTON MARTIN RAPIDE (2019) STRUCTURE DU PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011901-b3.webp "ASTON MARTIN RAPIDE (2019) STRUCTURE DE PARE-CHOCS AVANT, RANGÉE S SCHÉMA DES PIÈCES")
-part-diagram-011901-b4.webp "ASTON MARTIN RAPIDE (2019) STRUCTURE DE PARE-CHOCS AVANT, S FED, CCG, CHINE SCHÉMA DES PIÈCES")
-part-diagram-011901-b5.webp "ASTON MARTIN RAPIDE (2019) INSERT, ISOLATEUR DE PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-011902-10.webp "ASTON MARTIN RAPIDE (2019) PARE-CHOCS ARRIÈRE, AMR SCHÉMA DES PIÈCES")
-part-diagram-011902-b2.webp "ASTON MARTIN RAPIDE (2019) STRUCTURE DU PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011902-b3.webp "ASTON MARTIN RAPIDE (2019) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-011904.webp "ASTON MARTIN RAPIDE (2019) PLINTHES À PALETTES NUMÉRIQUES SCHÉMA DES PIÈCES")
-part-diagram-011904-01.webp "ASTON MARTIN RAPIDE (2019) SOCLES DE PLAQUE D'IMMATRICULATION, S SCHÉMA DES PIÈCES")
-part-diagram-011904-01-2.webp "ASTON MARTIN RAPIDE (2019) SOCLES DE PLAQUE D'IMMATRICULATION, AMR SCHÉMA DES PIÈCES")
-part-diagram-012001.webp "ASTON MARTIN RAPIDE (2019) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-012001-b3.webp "ASTON MARTIN RAPIDE (2019) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-012003.webp "ASTON MARTIN RAPIDE (2019) AIRBAG, PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-012004.webp "ASTON MARTIN RAPIDE (2019) AIRBAG RIDEAU LATÉRAL AVANT SCHÉMA DES PIÈCES")
-part-diagram-012004-b2.webp "ASTON MARTIN RAPIDE (2019) AIRBAG RIDEAU LATÉRAL ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-012005-b1.webp "ASTON MARTIN RAPIDE (2019) CAPTEURS D'ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-012006-b1.webp "ASTON MARTIN RAPIDE (2019) BLOCS D'IMPACT LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-01-2007-01.webp "ASTON MARTIN RAPIDE (2019) COUSSIN GONFLABLE MONTÉ SUR LE SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-012007-b1.webp "ASTON MARTIN RAPIDE (2019) SUPPORTS D'ATTACHE ISOFIX SCHÉMA DES PIÈCES")
-part-diagram-020100-c1.webp "ASTON MARTIN RAPIDE (2019) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-020100-c2.webp "ASTON MARTIN RAPIDE (2019) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-020300.webp "ASTON MARTIN RAPIDE (2019) SUPPORTS DU GROUPE MOTOPROPULSEUR SCHÉMA DES PIÈCES")
-part-diagram-020600.webp "ASTON MARTIN RAPIDE (2019) BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e1.webp "ASTON MARTIN RAPIDE (2019) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030100-e1.webp "ASTON MARTIN RAPIDE (2019) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e2.webp "ASTON MARTIN RAPIDE (2019) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0200-e1.webp "ASTON MARTIN RAPIDE (2019) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030200-e1.webp "ASTON MARTIN RAPIDE (2019) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0300-e1.webp "ASTON MARTIN RAPIDE (2019) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-e1.webp "ASTON MARTIN RAPIDE (2019) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-030300-s1.webp "ASTON MARTIN RAPIDE (2019) REFROIDISSEMENT DU MOTEUR, AJUSTEMENT DE LIGNE SCHÉMA DES PIÈCES")
-part-diagram-030304.webp "ASTON MARTIN RAPIDE (2019) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-030304-02.webp "ASTON MARTIN RAPIDE (2019) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0400-e1.webp "ASTON MARTIN RAPIDE (2019) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-030400-e1.webp "ASTON MARTIN RAPIDE (2019) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-03-0500-e1.webp "ASTON MARTIN RAPIDE (2019) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-030500-e1.webp "ASTON MARTIN RAPIDE (2019) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-03-0600-02.webp "ASTON MARTIN RAPIDE (2019) DÉMARRAGE DU MOTEUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-030600-e2.webp "ASTON MARTIN RAPIDE (2019) DÉMARRAGE DU MOTEUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-03-0700-e1.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES D'ALLUMAGE")
-part-diagram-030700-e1.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES D'ALLUMAGE")
-part-diagram-03-0800-e1.webp "ASTON MARTIN RAPIDE (2019) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-030800-e1.webp "ASTON MARTIN RAPIDE (2019) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-03-0900-e1.webp "ASTON MARTIN RAPIDE (2019) TRAIN DE SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-030900-e1.webp "ASTON MARTIN RAPIDE (2019) TRAIN DE SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-03-1000-e1.webp "ASTON MARTIN RAPIDE (2019) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-031000-e1.webp "ASTON MARTIN RAPIDE (2019) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1100-e1.webp "ASTON MARTIN RAPIDE (2019) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-031100-e1.webp "ASTON MARTIN RAPIDE (2019) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-031200.webp "ASTON MARTIN RAPIDE (2019) CHARGEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-03-1200-00.webp "ASTON MARTIN RAPIDE (2019) CHARGEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-03-1200-00-2.webp "ASTON MARTIN RAPIDE (2019) CHARGEMENT D'AIR, PACK PERFORMANCE SCHÉMA DES PIÈCES")
-part-diagram-031300.webp "ASTON MARTIN RAPIDE (2019) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-031300-10.webp "ASTON MARTIN RAPIDE (2019) ÉMISSIONS PAR ÉVAPORATION, 15MY SCHÉMA DES PIÈCES")
-part-diagram-031300-2.webp "ASTON MARTIN RAPIDE (2019) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-031300-20.webp "ASTON MARTIN RAPIDE (2019) CARTOUCHE DE CARBONE, 15MY SCHÉMA DES PIÈCES")
-part-diagram-03-1400-01.webp "ASTON MARTIN RAPIDE (2019) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1400-02.webp "ASTON MARTIN RAPIDE (2019) COMMANDE ÉLECTRONIQUE DU MOTEUR, 15MY SCHÉMA DES PIÈCES")
-part-diagram-031400-e1.webp "ASTON MARTIN RAPIDE (2019) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-031401-d1.webp "ASTON MARTIN RAPIDE (2019) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1403-01.webp "ASTON MARTIN RAPIDE (2019) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031403-d1.webp "ASTON MARTIN RAPIDE (2019) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-031800.webp "ASTON MARTIN RAPIDE (2019) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-03-1801-01.webp "ASTON MARTIN RAPIDE (2019) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-03-2201-01.webp "ASTON MARTIN RAPIDE (2019) REFROIDISSEMENT DU MOTEUR, AJUSTEMENT DE LIGNE SCHÉMA DES PIÈCES")
-part-diagram-040100-c1.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE SUSPENSION AVANT")
-part-diagram-040105-c1.webp "ASTON MARTIN RAPIDE (2019) BARRE STABILISATRICE AVANT SCHÉMA DES PIÈCES")
-part-diagram-040200-c1.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040205-c1.webp "ASTON MARTIN RAPIDE (2019) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040300-c1.webp "ASTON MARTIN RAPIDE (2019) RESSORT ET AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-040300-c2.webp "ASTON MARTIN RAPIDE (2019) RESSORT ET AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040304-c1.webp "ASTON MARTIN RAPIDE (2019) MODULE D'AMORTISSEMENT ACTIF SCHÉMA DES PIÈCES")
-part-diagram-040400-c1.webp "ASTON MARTIN RAPIDE (2019) ROUE ET PNEUS, AVANT À 13MY SCHÉMA DES PIÈCES")
-part-diagram-040400-c2.webp "ASTON MARTIN RAPIDE (2019) ROUES ET PNEUS, ARRIÈRE À 13MY SCHÉMA DES PIÈCES")
-part-diagram-040401-c1.webp "ASTON MARTIN RAPIDE (2019) ROUES ET PNEUS, AVANT À PARTIR DE 13MY SCHÉMA DES PIÈCES")
-part-diagram-040401-c2.webp "ASTON MARTIN RAPIDE (2019) ROUES ET PNEUS, ARRIÈRE À PARTIR DE 13MY SCHÉMA DES PIÈCES")
-part-diagram-05-0100-15.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE TUBE DE COUPLE, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-050100-w2.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE TUBE DE COUPLE, 6 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-050500-w2.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DE L'ASSEMBLAGE DU DEMI-ARBRE ARRIÈRE")
-part-diagram-060300-c1.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-060400-c1.webp "ASTON MARTIN RAPIDE (2019) SYSTÈME DE FREINAGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-060500.webp "ASTON MARTIN RAPIDE (2019) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-060600.webp "ASTON MARTIN RAPIDE (2019) ENSEMBLE D'ACTIONNEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-060603-c1.webp "ASTON MARTIN RAPIDE (2019) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-060603-c1-2.webp "ASTON MARTIN RAPIDE (2019) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-060604.webp "ASTON MARTIN RAPIDE (2019) INTERRUPTEUR DE FEU STOP SCHÉMA DES PIÈCES")
-part-diagram-060700.webp "ASTON MARTIN RAPIDE (2019) SCHÉMA DES PIÈCES DE L'ENSEMBLE DE FREIN ASSISTÉ")
-part-diagram-060900.webp "ASTON MARTIN RAPIDE (2019) MODULE ANTIBLOCAGE SCHÉMA DES PIÈCES")
-part-diagram-060901-c1.webp "ASTON MARTIN RAPIDE (2019) CAPTEURS DE VITESSE DE ROUE SCHÉMA DES PIÈCES")
-part-diagram-070100-02.webp "ASTON MARTIN RAPIDE (2019) BOÎTE-PONT, S SCHÉMA DES PIÈCES")
