aston martin v8 vantage (2007) mécanisme de remplissage de carburant, roadster schéma des pièces

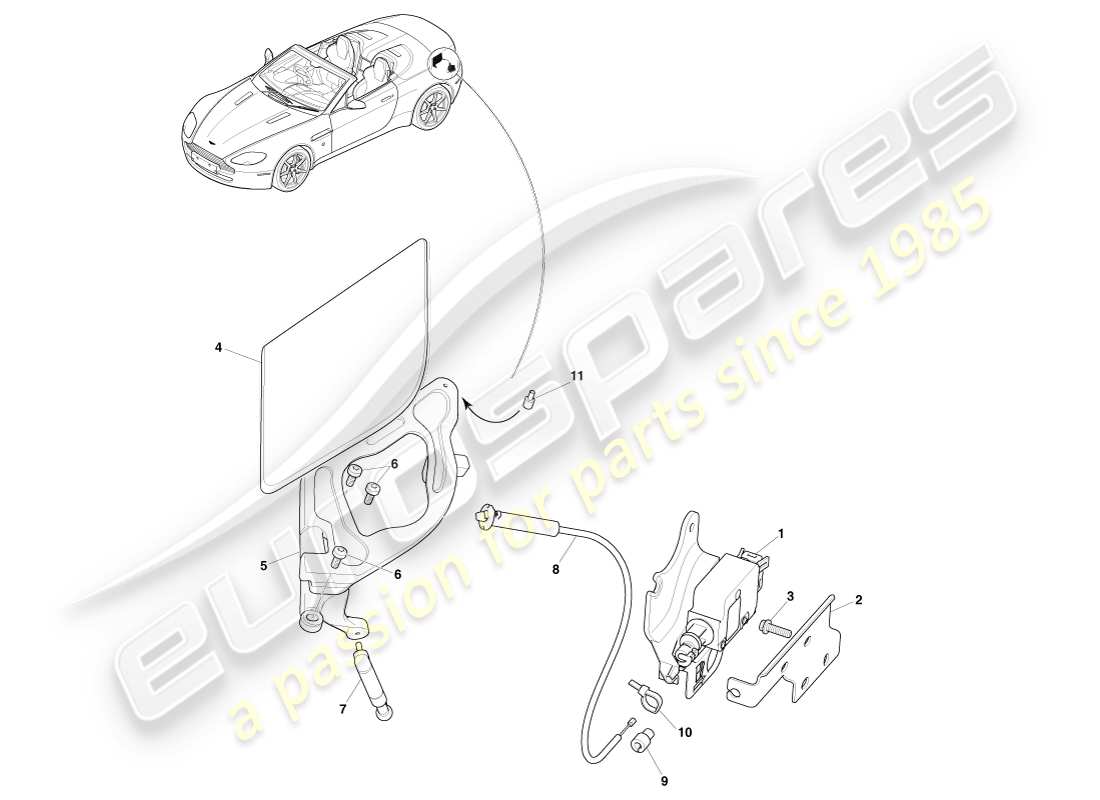

011410-B2 - Mécanisme de remplissage de carburant, Roadster

Aston Martin V8 Vantage (2007) Fuel Filler Mechanism, Roadster Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                      #
                      Numéro d'article
                      Description
                      Prix
                      # 1
                      MPN: 6G33-F9C070-AA
                      ENSEMBLE D'ACTIONNEUR, REMPLISSAGE DE CARBURANT
                      depuis £76,75
                      depuis £76,75
                      # 2
                      MPN: 6G33-L405B46-AD
                      SUPPORT DE REMPLISSAGE DE CARBURANT
                      depuis £9,50
                      depuis £9,50
                      # 3
                      MPN: 702303
                      VIS, M06 X 20 TÊTE À BRIDE
                      depuis £0,47
                      depuis £0,47
                      # 4
                      MPN: 6G33-L405A02-BA
                      OUVERTURE DE PORTE, REMPLISSAGE DE CARBURANT
                      depuis £25,34
                      depuis £25,34
                      # 5
                      MPN: 6G33-68-10832
                      ENSEMBLE DE CHARNIÈRE DE REMPLISSAGE DE CARBURANT
                      depuis £364,21
                      depuis £364,21
                      # 6
                      MPN: 701553
                      VIS, M06 X 16, TETE CYLINDRIQUE
                      depuis £0,47
                      depuis £0,47
                      # 7

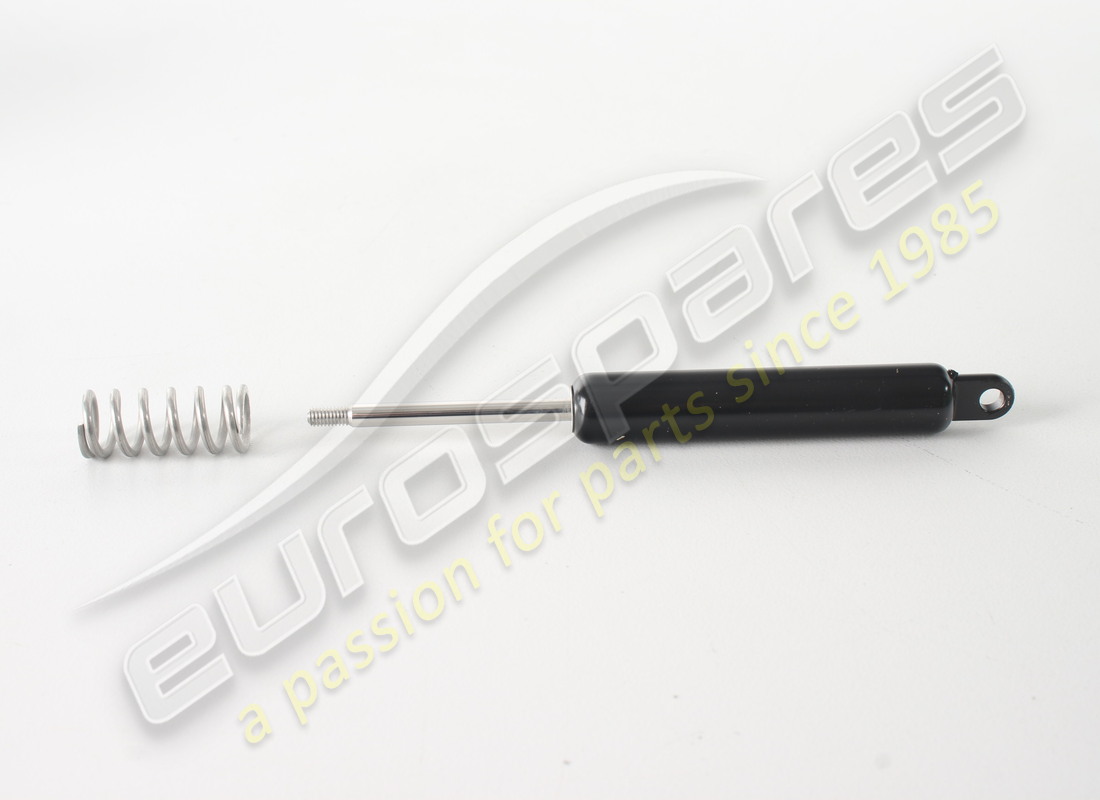

                      MPN: 6G33-68-10632
                      CHARNIÈRE DE PORTE RENFORCÉE VÊTEMENT À GAZ
                      Roadster
                      depuis £38,88
                      depuis £38,88
                      # 8
                      MPN: 4G43-68-10703
                      CABLE, DECLENCHEMENT DU BOUCHON DE REMPLISSAGE DE CARBURANT
                      depuis £17,16
                      depuis £17,16
                      # 9
                      MPN: 4G43-2K625-AA
                      PILÉE
                      depuis £11,13
                      depuis £11,13
                      # 10
                      MPN: 4G43-N02091-AB
                      ATTACHE DE CÂBLE
                      depuis £0,47
                      depuis £0,47
                      # 11
                      MPN: 4G43-72027-AA
                      BUTÉE DE BUMP, REMPLISSAGE DE CARBURANT
                      depuis £2,64
                      depuis £2,64
