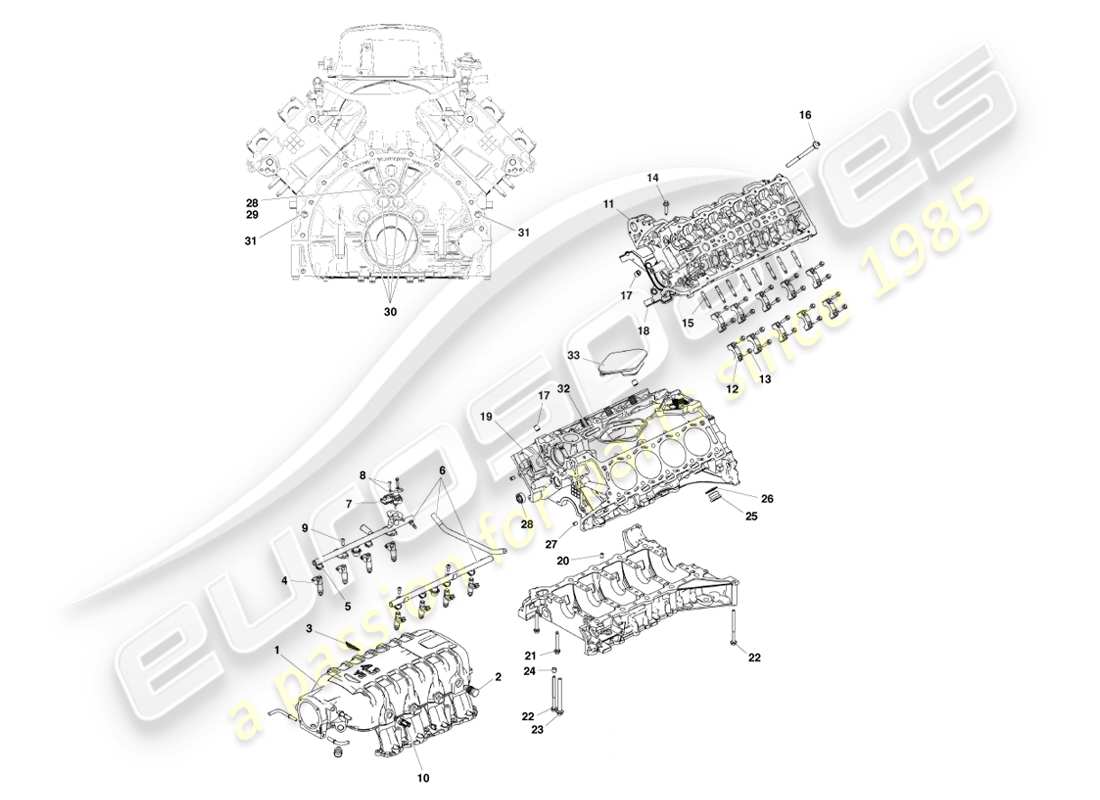

030100-E1 - Structure du moteur
Aston Martin V8 Vantage (2007) Engine Structure Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
-
MPN:
091535
ENSEMBLE MOTEUR, RÉNOVÉ, V8 VANTAGE
depuis
£14 058,58
depuis
£14 058,58
#
-
MPN:
091717
ENSEMBLE MOTEUR, RÉNOVÉ, V8 VANTAGE N400
#
1
MPN:
6G33-9C663-AD
ENSEMBLE COLLECTEUR, ADMISSION, SUPÉRIEUR
depuis
£1 781,31
depuis
£1 781,31
#
1
MPN:
8G33-9C663-AA
ENSEMBLE COLLECTEUR, ADMISSION, SUPÉRIEUR
08MY
depuis
£1 824,74
depuis
£1 824,74
#
2
MPN:
6G43-12-10060
TUYAU, STUB, COLLECTEUR, UPPR, 15MM
depuis
£24,33
depuis
£24,33
#
3
MPN:
4G43-001B46-AA
INSIGNE, AILES ASTON
#
4
MPN:
6G33-9F593-AA
ENSEMBLE D'INJECTEUR DE CARBURANT
depuis
£39,42
depuis
£39,42
#
5
MPN:
6G43-34-10062
CLIP, INJECTEUR DE CARBURANT
depuis
£7,73
depuis
£7,73
Cette pièce remplace le numéro de pièce 6R83-9N976-AA
#
6
MPN:
6G33-9S441-AE
ENSEMBLE COLLECTEUR, INJECTION DE CARBURANT (RAIL DE CARBURANT)
#
7
MPN:
6G43-34-10063
CAPTEUR DE PRESSION DE CARBURANT
depuis
£162,04
depuis
£162,04
#
8
MPN:
700107
VIS, FLG, M5X20
depuis
£1,38
depuis
£1,38
#
9
MPN:
701553
VIS, M6X16
depuis
£0,47
depuis
£0,47
#
10
MPN:
6G43-08-10064
CAPTEUR, TEMPERATURE DE CHARGE D'AIR
#
11
MPN:
6G33-06-10521
ASSEMBLAGE DE CULASSE RH AVEC SOUPAPES ET CAMES Â?? NIVEAU DE SERVICE
depuis
£6 077,91
depuis
£6 077,91
#
11
MPN:
6G33-06-10522
ASSEMBLAGE DE CULASSE LH AVEC SOUPAPES ET CAMES Â?? NIVEAU DE SERVICE
depuis
£6 077,91
depuis
£6 077,91
#
12
MPN:
6G43-06-10065
ROULEMENT DE CHAPEAU D'ARBRE A CAMES, LH
depuis
£2,78
depuis
£2,78
#
13
MPN:
702525
BOULON, M6X35
#
14
MPN:
702687
VIS, M8X30
#
15
MPN:
702527
GOUJON, M8X16, M8X20, MANIF D'ÉCHAPPEMENT
depuis
£2,49
depuis
£2,49
#
16
MPN:
6G43-06-10353
BOULON DE CULASSE
depuis
£1,63
depuis
£1,63
#
16
MPN:
702683
BOULON, M8X90 FLG HEXAGONALE
depuis
£4,82
depuis
£4,82
#
17
MPN:
6G43-01-10067
CHEVILLE D'EMPLACEMENT DE LA CULASSE
depuis
£0,47
depuis
£0,47
#
18
MPN:
6G33-6083-AA
JOINT DE CULASSE, LH
depuis
£226,24
depuis
£226,24
#
18
MPN:
6G33-6051-AA
JOINT DE CULASSE, DROIT
depuis
£297,64
depuis
£297,64
#
19
MPN:
6G33-6L074-AD
BLOC-CYLINDRES ET ENSEMBLE DE CHAPEAU
depuis
£4 864,95
depuis
£4 864,95
#
19
MPN:
6G43-01-10069
MANCHON D'ALÉSAGE DE CYLINDRE
depuis
£18,67
depuis
£18,67
#
19
MPN:
6G33-6006-AA
long bloc
#
19
MPN:
6G33-6011-AA
BLOC COURT
Remplacement
Remplacement
#
20
MPN:
6G43-01-10070
GOUJON
depuis
£0,47
depuis
£0,47
#
21
MPN:
6G43-01-10114
BOULON, M8X60, PLAQUE D'ASSISE
depuis
£1,49
depuis
£1,49
#
22
MPN:
6G43-01-10075
BOULON, M8X110, CLOISON EXTÉRIEURE
depuis
£9,42
depuis
£9,42
#
23
MPN:
6G43-01-10112
BOULON, M10X114, CLOISON INTÉRIEURE
depuis
£6,91
depuis
£6,91
#
24
MPN:
6G43-01-10113
CHEVILLE, ANNEAU
depuis
£12,35
depuis
£12,35
#
25
MPN:
702529
FICHE, FLG, M30
depuis
£2,79
depuis
£2,79
#
26
MPN:
702530
JOINT, BLOC ENG À BOUCHON
#
27
MPN:
6G43-01-10070
GOUJON
depuis
£0,47
depuis
£0,47
#
28
MPN:
702528
BRANCHE, M30X1.5
depuis
£1,13
depuis
£1,13
#
29
MPN:
702530
JOINT, BLOC ENG À BOUCHON
#
30
MPN:
702531
FICHE, NOYAU, DIA 28
depuis
£0,47
depuis
£0,47
#
31
MPN:
6G43-01-10118
GOUJON
depuis
£18,32
depuis
£18,32
#
32
MPN:
6G43-01-10071
RACCORD DE TUYAU DE CHAUFFAGE
depuis
£2,64
depuis
£2,64
#
33
MPN:
6G43-01-10068
COUVERCLE, VALLEE DE BLOCS
depuis
£13,69
depuis
£13,69
