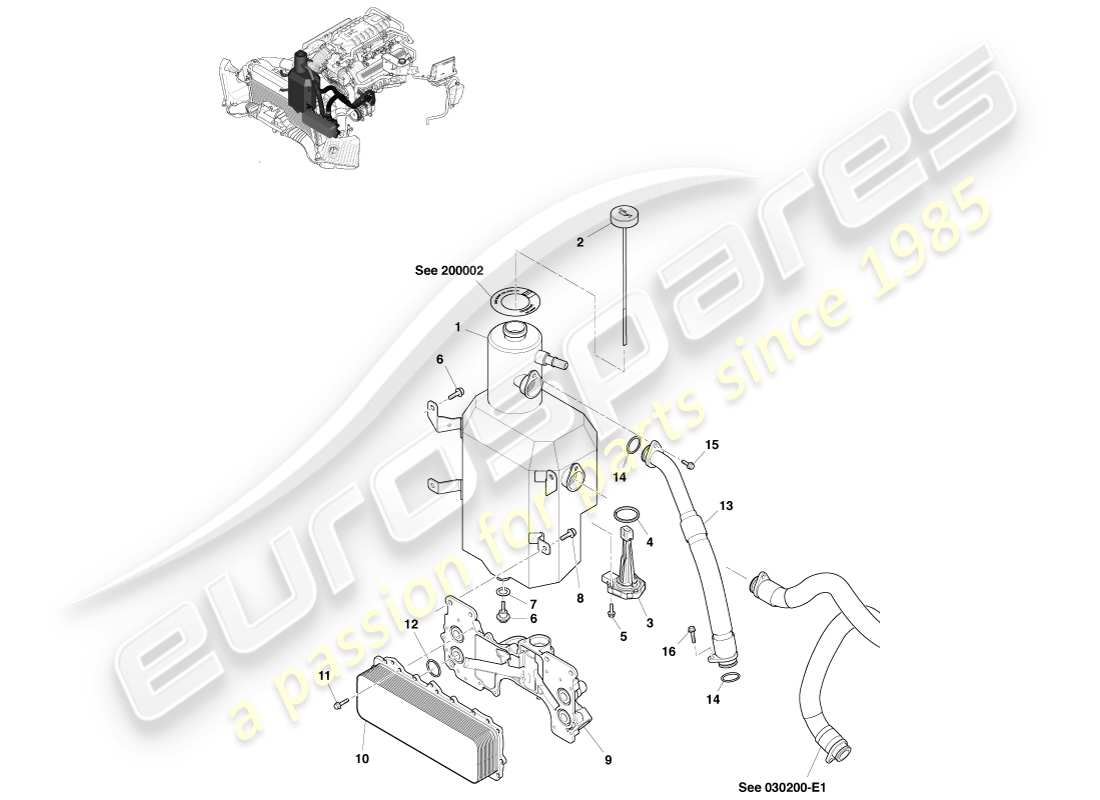

030200-S1-1 - Lubrification du moteur, ajustement de ligne
Aston Martin V8 Vantage (2007) Engine Lubrication, Line Fit Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
9G33-6C702-BC
ENSEMBLE DE RÉSERVOIR, REFROIDISSEUR D'HUILE
Comprend les éléments 2, 6 et 7
#
2
MPN:
9G33-6766-BC
ENSEMBLE DE BOUCHON, RÉSERVOIR DE REFROIDISSEUR D'HUILE
depuis
£119,49
depuis
£119,49
#
3
MPN:
4G43-04-10972
ENSEMBLE DE CAPTEUR, BAS BAS D'HUILE MOTEUR
depuis
£59,17
depuis
£59,17
#
4
-
JOINT, CAPTEUR DE BAS HUILE MOTEUR
Partie de l'article 3
#
5
MPN:
700607
VIS, FLG, M6X20MM
depuis
£0,47
depuis
£0,47
#
6
MPN:
6G33-6730-AA
BOUCHON DE VIDANGE D'HUILE
Remplacement
Remplacement
#
7
MPN:
6G33-9N228-AA-PK
Rondelle, VIDANGE, BOUCHON D'HUILE
Paquet de 10
depuis
£16,08
depuis
£16,08
#
8
MPN:
703120
VIS M8X25MM HEX FLG HD
depuis
£0,47
depuis
£0,47
#
9
MPN:
9G33-8C656-CC
ADAPTATEUR, REFROIDISSEUR D'HUILE
Lors du remplacement de cette pièce, commandez également 15x article 11 car ils sont dotés de filetages auto-coupants.
depuis
£450,63
depuis
£450,63
#
10
MPN:
9G33-6A642-AB
ENSEMBLE REFROIDISSEUR D'HUILE
depuis
£1 038,39
depuis
£1 038,39
#
11
MPN:
704075
VIS, FLG, M6X25MM
REFROIDISSEUR D'HUILE
depuis
£0,47
depuis
£0,47
#
12
MPN:
9G33-61J05-AA
JOINT TORIQUE
REFROIDISSEUR D'HUILE
depuis
£3,77
depuis
£3,77
#
13
MPN:
9G33-6B748-AC
ENSEMBLE DE TUYAU, SORTIE DU REFROIDISSEUR D'HUILE
depuis
£486,78
depuis
£486,78
#
14
MPN:
9G33-61J05-AA
JOINT TORIQUE
Tuyau de sortie du refroidisseur d'huile
depuis
£3,77
depuis
£3,77
#
15
MPN:
W500014-S442
VIS, FLG, M6X20MM
Tube de sortie vers le réservoir d'huile
#
16
MPN:
W505256-S442
VIS, FLG, M6X25MM
Tube de sortie vers inverseur
