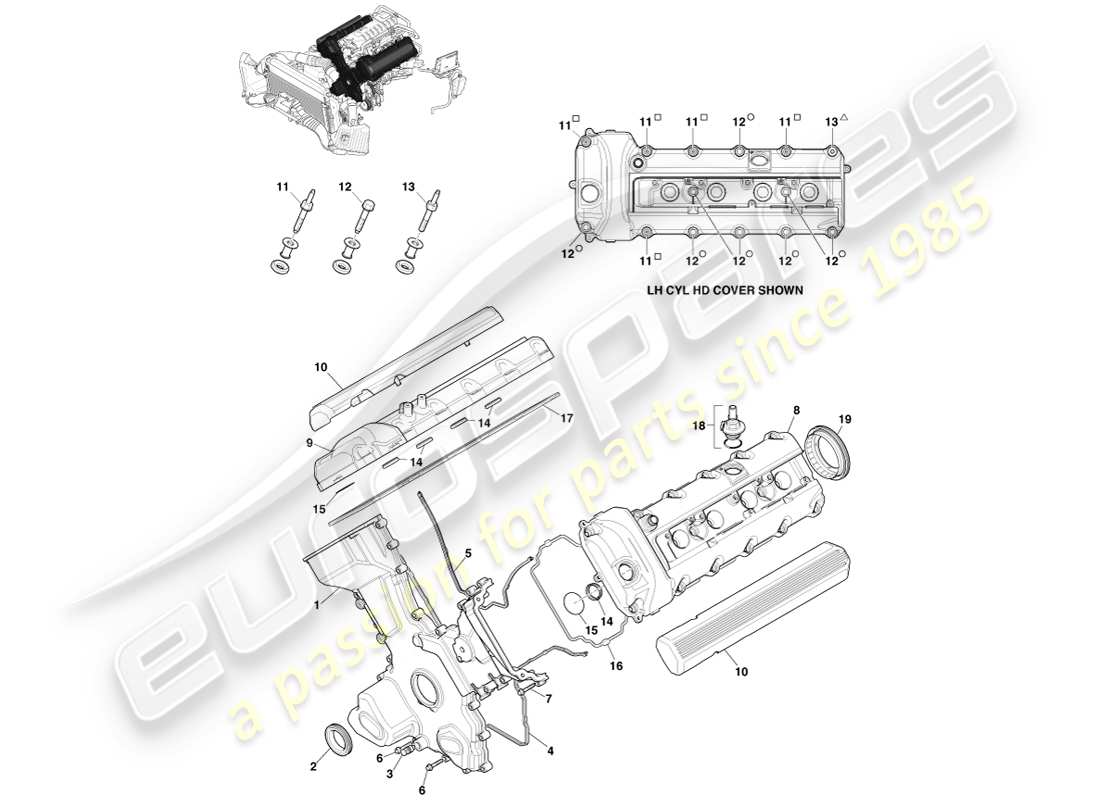

031000-E1-1 - Etanchéité moteur
Aston Martin V8 Vantage (2007) Engine Sealing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
6G33-6019-BA
COUVERCLE DE DISTRIBUTION
#
2
MPN:
6G43-03-10020
JOINT DE VILEBREQUIN AVANT
depuis
£21,36
depuis
£21,36
#
3
MPN:
6G33-9H490-AA
ENSEMBLE DE CARTOUCHE JOHN GUEST
depuis
£10,53
depuis
£10,53
#
4
MPN:
6G33-6E009-AA
JOINT, EXTÉRIEUR
depuis
£76,51
depuis
£76,51
#
5
MPN:
6G43-03-10022
JOINT, INTERIEUR
depuis
£23,35
depuis
£23,35
#
6
MPN:
702946
BOULON, M6 X 35, TÊTE DE BRIDE
Tous les 27 sont identiques
depuis
£0,47
depuis
£0,47
#
7
MPN:
702946
BOULON, M6 X 35, TÊTE DE BRIDE
Tous les 27 sont identiques
depuis
£0,47
depuis
£0,47
#
8
MPN:
6G43-07-10482
COUVERCLE DE CULASSE LH
depuis
£97,77
depuis
£97,77
#
9
MPN:
6G43-06-10483
COUVERCLE DE CULASSE DROIT
depuis
£125,90
depuis
£125,90
#
10
MPN:
6G33-12025-AD
COUVERCLE DE BOBINE
depuis
£15,54
depuis
£15,54
#
11
MPN:
6G43-03-10027
OEILLET, COUVERCLE DE CULBUTEUR DE SOUPAPE
depuis
£1,50
depuis
£1,50
#
12
MPN:
6G43-03-10025
OEILLET, COUVERCLE DE CULBUTEUR DE SOUPAPE
depuis
£1,05
depuis
£1,05
#
13
MPN:
6G33-6A548-BA
BOULON, M6 X 31.5
depuis
£2,56
depuis
£2,56
#
14
MPN:
6G43-03-10017-PK
JOINT, SP/PLG SLV
depuis
£10,03
depuis
£10,03
#
15
MPN:
6G43-03-10021
JOINT, COUVERCLE DE CULBUTEUR DE SOUPAPE
depuis
£13,69
depuis
£13,69
#
16
MPN:
9G33-07-10494
JOINT, COUVERCLE D'ARBRE À CAMES, GA
depuis
£19,19
depuis
£19,19
Cette pièce remplace le numéro de pièce 6G43-03-10031
#
17
MPN:
9G33-07-10487
JOINT, COUVERCLE D'ARBRE À CAMES, DROIT
depuis
£20,78
depuis
£20,78
#
18
MPN:
6G33-6C729-BA
ENSEMBLE DE TUBE, RENIFLARD DE VENTILATION DE MOTEUR
depuis
£27,85
depuis
£27,85
#
19
MPN:
6G43-03-10033
JOINT D'ÉTANCHÉITÉ DE VILEBREQUIN ARRIÈRE
depuis
£50,08
depuis
£50,08
