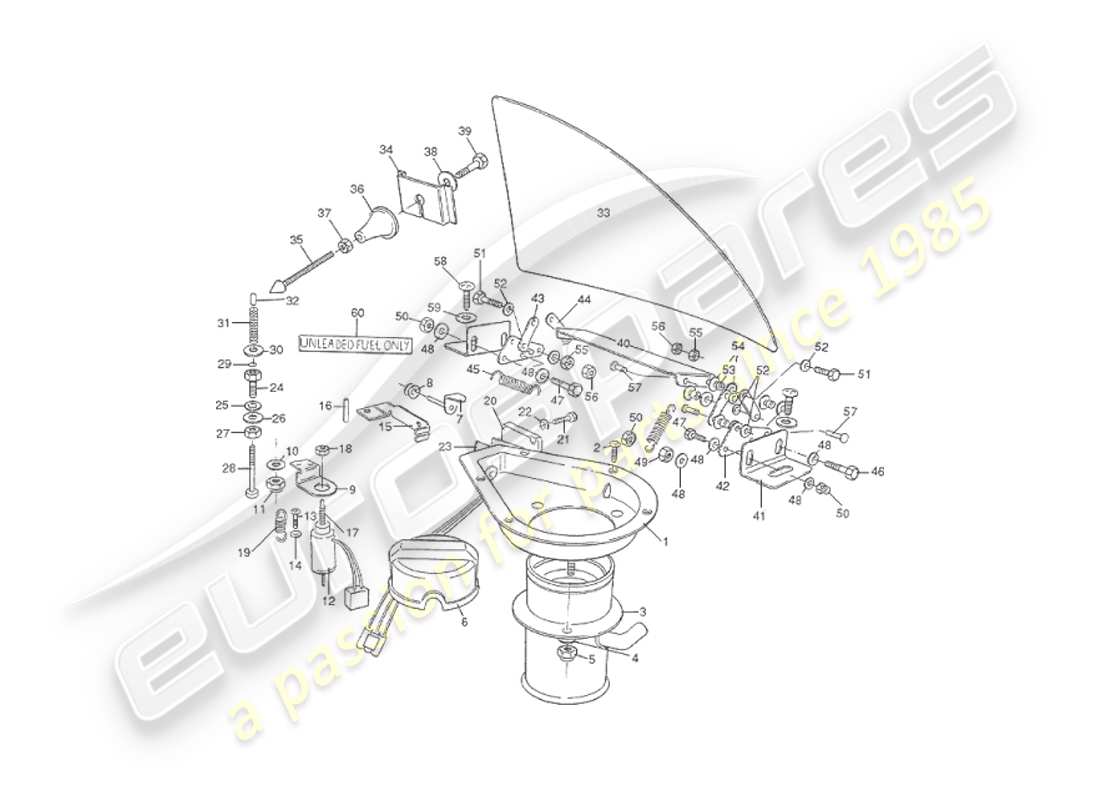

7.7B1 - Volets de remplissage de carburant
Aston Martin V8 Virage (1999) Fuel Filler Flaps Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# -
MPN: 61-53642
Ensemble panneau de remplissage de carburant, droit
Une partie du châssis
# -
MPN: 61-53643
Ensemble panneau de remplissage de carburant, gauche
Une partie du châssis
# 1
MPN: 68-51542
BAC DE REMPLISSAGE DE CARBURANT, DROIT
depuis £126,75
depuis £126,75
# 1
MPN: 68-51543
BAC DE REMPLISSAGE DE CARBURANT, LH
depuis £126,75
depuis £126,75
# -
-
SCELLANT
Bacs de remplissage au corps
# -
-
SCELLANT
Bacs de remplissage au corps
# 2
MPN: 692620
VIS, M4 X 8, TETE FRAISEE
Bacs de remplissage au corps
depuis £1,00
depuis £1,00
# -
-
TUYAU, ID 3/8
Vidange du bac de remplissage
# -
-
CLIP DE TUYAU, 8 -16MM
# 3
MPN: 68-51906
ENSEMBLE COL DE REMPLISSAGE DE CARBURANT, DROIT
Sans plomb
depuis £148,86
depuis £148,86
# 3
MPN: 68-51907
ASSEMBLAGE DE COL DE REMPLISSAGE DE CARBURANT, LH
Sans plomb
depuis £148,86
depuis £148,86
# 3
MPN: 68-55344
ENSEMBLE COL DE REMPLISSAGE DE CARBURANT, DROIT
Au plomb
depuis £186,22
depuis £186,22
# 3
MPN: 68-55345
ASSEMBLAGE DE COL DE REMPLISSAGE DE CARBURANT, LH
Au plomb
depuis £186,22
depuis £186,22
# 4
MPN: 692056
Rondelle, ORDINAIRE, M6
Goulottes de remplissage vers plateau
depuis £0,47
depuis £0,47
# 5
MPN: 692151
ÉCROU, NYLOC, M6
Goulottes de remplissage vers plateau
depuis £0,55
depuis £0,55
# 6
MPN: 68-24064
Bouchon De Remplissage De Carburant
depuis £82,48
depuis £82,48
# 7
MPN: 68-23680
CAPTEUR, DROIT
depuis £44,63
depuis £44,63
# 7
MPN: 68-23681
ATTACHE, LH
depuis £44,63
depuis £44,63
# 8
MPN: 693762
JOINT
depuis £0,88
depuis £0,88
# 9
MPN: 68-51538
SUPPORT DE MONTAGE, DROIT
depuis £7,27
depuis £7,27
# 9
MPN: 68-51539
SUPPORT DE MONTAGE, LH
depuis £7,27
depuis £7,27
# 10
MPN: 692055
Rondelle, ORDINAIRE, M5
Supports de montage sur le bac de remplissage
depuis £0,47
depuis £0,47
# 11
MPN: 692800
ÉCROU, NYLOC, M5
Supports de montage sur le bac de remplissage
depuis £0,47
depuis £0,47
# 12
MPN: 37-52024
SOLÉNOÏDE
# 12
MPN: 37-64311
SOLÉNOÏDE
À partir du 1993 mai
depuis £308,71
depuis £308,71
# 13
MPN: 693765
VIS, M3 X 6
Solénoïde au support
depuis £0,47
depuis £0,47
# 14
MPN: 692043
Rondelle, RESSORT, M3
Solénoïde au support
depuis £0,47
depuis £0,47
# 15
MPN: 68-23698
Levier de commande droit
# 15
MPN: 68-23697
Levier de commande, gauche
# 16
MPN: 693763
ÉPINGLE
depuis £0,47
depuis £0,47
# 17
MPN: 693764
PRINTEMPS
Solénoïde au levier de commande
depuis £1,37
depuis £1,37
# 18
MPN: 692314
ÉCROU, NYLOC, M4
Solénoïde au levier de commande
depuis £0,47
depuis £0,47
# 19
MPN: 693869
PRINTEMPS
depuis £2,70
depuis £2,70
# 20
MPN: 37-24196
MICRO-INTERRUPTEUR
depuis £56,17
depuis £56,17
# 21
MPN: 693773
VIS, 8BA X 1/2
Micro-interrupteur vers le bac de remplissage de carburant
depuis £0,47
depuis £0,47
# 22
MPN: 691128
Rondelle, ANTI-SÉCURITÉ, 8BA
Micro-interrupteur vers le bac de remplissage de carburant
# 23
MPN: 68-25809
PLAQUE DE SERRAGE
Micro-interrupteur vers le bac de remplissage de carburant
depuis £4,27
depuis £4,27
# 24
MPN: 68-23687
BOÎTIER DE PISTON DE MICRO-INTERRUPTEUR
depuis £8,21
depuis £8,21
# 25
MPN: 692067
Rondelle, ANTI-SÉCURITÉ, M8
Fixation du boîtier au panneau de remplissage de carburant
depuis £0,47
depuis £0,47
# 26
MPN: 692057
Rondelle, ORDINAIRE, M8
Fixation du boîtier au panneau de remplissage de carburant
depuis £0,47
depuis £0,47
# 27
MPN: 692482
Noix, nature, M8
Fixation du boîtier au panneau de remplissage de carburant
depuis £0,83
depuis £0,83
# 28
MPN: 68-23686
PISTON
depuis £4,55
depuis £4,55
# 29
MPN: 693760
O'anneau
depuis £0,47
depuis £0,47
# 30
MPN: 692053
Rondelle, ORDINAIRE, M3
depuis £0,47
depuis £0,47
# 31
MPN: 693759
PRINTEMPS
Coupe à la longueur requise
depuis £8,48
depuis £8,48
# 32
MPN: 68-26161
ECROU AVEUGLE
depuis £10,31
depuis £10,31
# -
-
ADHÉSIF, ÉCROU À PISTON
# 33
MPN: 68-50202
TRAPPE DE REMPLISSAGE DE CARBURANT, DROIT
# 33
MPN: 68-50203
TRAPPE DE REMPLISSAGE DE CARBURANT, LH
# 34
MPN: 68-51584
CAGE
# -
-
ADHÉSIF
Cage à trappe de remplissage
# 35
MPN: 68-23678
ATTACHE
depuis £7,99
depuis £7,99
# 36
MPN: 68-23677
ATTACHE DE MONTAGE BOSS
depuis £6,34
depuis £6,34
# 37
MPN: 692075
Noix, nature, M5
depuis £0,47
depuis £0,47
# 38
MPN: 690257
Rondelle, ORDINAIRE, 3/16 ID X 3/4 OD
depuis £3,17
depuis £3,17
# 39
MPN: 692736
VIS, M5 X 10
depuis £0,55
depuis £0,55
# 40
MPN: 68-52082
PLAQUE DE MONTAGE
depuis £4,18
depuis £4,18
# -
-
ADHÉSIF
Plaque à trappe de remplissage
# 41
MPN: 68-52083
Support de montage
depuis £3,84
depuis £3,84
# 42
MPN: 68-52084
PLAQUE DE MONTAGE
depuis £15,04
depuis £15,04
# 43
MPN: 68-52085
LIEN
Avec ancre à ressort
depuis £4,44
depuis £4,44
# 44
MPN: 68-52086
LIEN
depuis £15,04
depuis £15,04
# 45
MPN: 694468
PRINTEMPS
depuis £3,49
depuis £3,49
# 46
MPN: 692315
VIS DE RÉGLAGE, M4 X 16
depuis £0,47
depuis £0,47
# 47
MPN: 692353
VIS DE RÉGLAGE, M4 X 8
depuis £0,47
depuis £0,47
# 48
MPN: 692054
Rondelle, ORDINAIRE, M4
depuis £0,47
depuis £0,47
# 49
MPN: 692074
Noix, M4
depuis £0,47
depuis £0,47
# 50
MPN: 692314
ÉCROU, NYLOC, M4
depuis £0,47
depuis £0,47
# 51
MPN: 694527
VIS DE RÉGLAGE, M3 X 16
depuis £0,74
depuis £0,74
# 52
MPN: 692053
Rondelle, ORDINAIRE, M3
depuis £0,47
depuis £0,47
# 53
MPN: 68-52336
ESPACEUR
depuis £2,00
depuis £2,00
# 54
MPN: 694526
Rondelle, CUIVRE, M5
depuis £0,52
depuis £0,52
# 55
MPN: 692073
Noix, M3
depuis £0,47
depuis £0,47
# 56
MPN: 692313
ÉCROU, NYLOC, M3
depuis £0,81
depuis £0,81
# 57
MPN: 110858
Rivet, 1/8 X 5/16
# -
-
GRAISSE
Pour pivots de charnière
# 58
MPN: 692242
VIS, M5 X 12
depuis £0,47
depuis £0,47
# 59
MPN: 692045
Rondelle, ORDINAIRE, M5
depuis £0,47
depuis £0,47
# 60
MPN: 97-53653
l'étiquette « Carburant sans plomb uniquement ». que l'anglais
# 60
MPN: 97-55183
ÉTIQUETTE « CARBURANT SANS PLOMB UNIQUEMENT ». ANGLAIS FRANÇAIS
France, Canada, Pays-Bas, Belgique
depuis £5,22
depuis £5,22
# 60
MPN: 97-55307
ÉTIQUETTE « CARBURANT SANS PLOMB UNIQUEMENT ». ANGLAIS/SUÉDOIS
Suède, Danemark
depuis £3,44
depuis £3,44
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) VOLETS DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (1999) TRAPPES DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (1999) AMÉNAGEMENTS INTÉRIEURS, FAÇADE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (1999) AMÉNAGEMENT INTÉRIEUR, SALON SCHÉMA DES PIÈCES")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (1999) DASH HOUSING, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (1999) CONSOLE CENTRALE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (1999) RAIL SUPÉRIEUR, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (1999) GARNITURE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (1999) AMÉNAGEMENTS INTÉRIEURS, AMÉNAGEMENTS DE SIÈGES ET SIÈGES EUROPÉENS SCHÉMA DES PIÈCES")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (1999) AMÉNAGEMENTS INTÉRIEURS, USA CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (1999) AMÉNAGEMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (1999) ASSEMBLAGE DU CADRE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME HYDRAULIQUE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (1999) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (1999) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (1999) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (1999) ABAISSEMENT DU FEU DE CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (1999) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (1999) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (1999) CAPTEURS, COMMUTATEURS, SOLÉNOÏDES, MOTEURS, ETC. SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (1999) ÉQUIPEMENT OPTIONEL SCHÉMA DES PIÈCES")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (1999) OUTILS ET ARTICLES DIVERS SCHÉMA DES PIÈCES")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (1999) JEUX DE JOINTS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (1999) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (1999) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (1999) CULASSE, AU VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (1999) CULASSE, VOLATIL À PARTIR DU VIN 69225 SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (1999) BOÎTIER DE DISTRIBUTION, POMPE À EAU ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (1999) CEINTURES ET CHAÎNES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (1999) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME DE REFROIDISSEMENT D'HUILE, JUSQU'À ENVIRON VIN 60192 SCHÉMA DES PIÈCES")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME DE REFROIDISSEMENT D'HUILE, VOLANTE, ENVIRON VIN 60193 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME DE REFROIDISSEMENT PAR EAU, JUSQU'À ENVIRON VIN 60192 SCHÉMA DES PIÈCES")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME DE REFROIDISSEMENT PAR EAU, VOLANTE, ENVIRON VIN 60193 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) CAPOT DE VENTILATEUR DE RADIATEUR, JUSQU'AU VIN 60192 ENVIRON SCHÉMA DES PIÈCES")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) CAPOT DE VENTILATEUR DE RADIATEUR, VOLANTE, VIN 60193 ENVIRON SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (1999) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (1999) BOBINE D'ALLUMAGE, DISTRIBUTEUR ET DÉMARREUR SCHÉMA DES PIÈCES")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (1999) GÉNÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (1999) TRINGLERIE ET COMMANDES D'ACCÉLÉRATEUR, AU VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (1999) TRINGLERIE ET COMMANDES D'ACCÉLÉRATEUR, VOLANTE, VIN 69225 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (1999) CARBURANT, CONTRÔLE DES ÉMISSIONS, ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (1999) FILTRES À AIR, JUSQU'AU VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (1999) FILTRES À AIR, VOLANTE, VIN 69224 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME D'INJECTION D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME DE VIDE SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (1999) INJECTION ÉLECTRONIQUE DE CARBURANT, JUSQU'AU VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (1999) INJECTION ÉLECTRONIQUE DE CARBURANT, VOLANTE, VIN 69225 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME D'ÉCHAPPEMENT, PREMIÈRES VOITURES SCHÉMA DES PIÈCES")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME D'ÉCHAPPEMENT, VOLANTE, 1993 À VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (1999) SYSTÈME D'ÉCHAPPEMENT, VOLANTE, VIN 69225 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (1999) UNITÉ HYPOÏDE SCHÉMA DES PIÈCES")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE HYPOÏDE SCHÉMA DES PIÈCES")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (1999) ENSEMBLE ARBRE DE TRANSMISSION ET MOYEU SCHÉMA DES PIÈCES")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (1999) CONVERTISSEUR TROQUE, VERS VIN 60042 ENVIRON SCHÉMA DES PIÈCES")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (1999) TRANSMISSION AUTOMATIQUE, REFROIDISSEMENT DE LA BOÎTE DE VITESSES, JUSQU'À ENVIRON VIN 60042 SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (1999) TRANSMISSION AUTOMATIQUE, REFROIDISSEMENT DE LA BOÎTE DE VITESSES, VIN 60043TO ENVIRON VIN 60192 SCHÉMA DES PIÈCES")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (1999) TRANSMISSION AUTOMATIQUE, REFROIDISSEMENT DE LA BOÎTE DE VITESSES, À PARTIR D'ENVIRON VIN 60193 SCHÉMA DES PIÈCES")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (1999) ENSEMBLE SÉLECTEUR DE VITESSE 3, JUSQU'À ENVIRON VIN 60042 SCHÉMA DES PIÈCES")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (1999) ENSEMBLE SÉLECTEUR DE VITESSE 4, VOLANTE, ENVIRON VN 60043 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (1999) 4 SÉLECTEUR DE VITESSE, TRINGLERIE DE BOÎTE DE VITESSES, VOLANTE, VIN 60043 ENVIRON ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 BOÎTE DE VITESSE ET ENGRENAGE SCHÉMA DES PIÈCES")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 BOÎTE DE VITESSE ET ENGRENAGE SCHÉMA DES PIÈCES")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 CORPS DE SOUPAPE, CARTER ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 CORPS DE SOUPAPE, CARTER ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (1999) EMBRAYAGE ET VOLANT SCHÉMA DES PIÈCES")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (1999) HYDRAULIQUE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (1999) BOÎTE DE VITESSES MANUELLE, CARTER ET SÉLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (1999) BOÎTE DE VITESSES MANUELLE, TRAIN D'ENGRENAGES ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (1999) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (1999) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (1999) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (1999) COLONNE DE DIRECTION, 1993 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (1999) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (1999) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (1999) FREINS AVANT, VOLANTE SEULEMENT SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (1999) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (1999) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (1999) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (1999) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (1999) ROUES ET PNEUS, VOLANTE SEULEMENT SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (1999) LAMPES ET AMPOULES SCHÉMA DES PIÈCES")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (1999) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (1999) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (1999) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (1999) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (1999) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (1999) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (1999) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (1999) LAVE-GLACES ET LAVE-PHARES SCHÉMA DES PIÈCES")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (1999) CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (1999) CEINTURES DE SÉCURITÉ, EUROPE, BERLINE & VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (1999) CEINTURES DE SÉCURITÉ, ÉTATS-UNIS, SALON SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (1999) SUPERSTRUCTURE DE CHÂSSIS, AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (1999) SUPERSTRUCTURE DE CHÂSSIS, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (1999) PANNEAUX DE CARROSSERIE, BERLINE SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (1999) PANNEAUX DE CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (1999) PANNEAUX DE CARROSSERIE, BERLINE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (1999) PORTES, SALON SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (1999) PORTES, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (1999) VERROUILLAGE DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (1999) JOINTS MÉTÉO, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (1999) CARROSSERIE, AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (1999) CORPS, BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (1999) CARROSSERIE, ARRIÈRE SCHÉMA DES PIÈCES")
