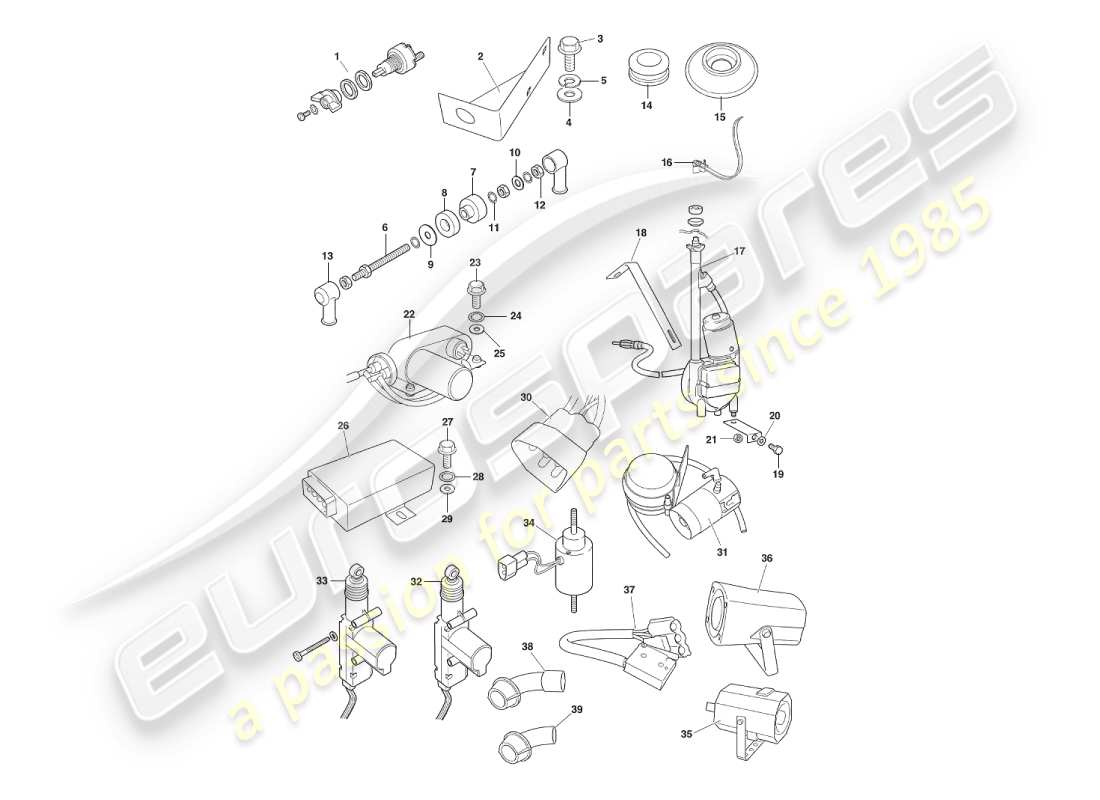

6.3B - Composants et câblage
Aston Martin V8 Virage (2000) Components & Wiring Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
37-13657
INTERRUPTEUR PRINCIPAL DE BATTERIE
depuis
£192,11
depuis
£192,11
#
2
MPN:
37-52585
SUPPORT, INTERRUPTEUR PRINCIPAL DE BATTERIE
Virage
depuis
£15,99
depuis
£15,99
#
2
MPN:
37-61427
SUPPORT, INTERRUPTEUR PRINCIPAL DE BATTERIE
VOLANTE
#
3
MPN:
692087
VIS, M8 X 20
Fixation du support de l'interrupteur principal
#
4
MPN:
692057
Rondelle, ORDINAIRE, M8
Fixation du support de l'interrupteur principal
depuis
£0,47
depuis
£0,47
#
5
MPN:
692047
Rondelle, RESSORT, M8
Fixation du support de l'interrupteur principal
depuis
£0,47
depuis
£0,47
#
6
MPN:
37-53242
POSE DE BORNE ET ÉCROU
2 conduite à gauche
depuis
£6,92
depuis
£6,92
#
7
MPN:
37-53240
BLOC ISOLANT, MÂLE
2 conduite à gauche
depuis
£28,83
depuis
£28,83
#
8
MPN:
37-18898
BLOC ISOLANT, FEMELLE
2 conduite à gauche
depuis
£9,25
depuis
£9,25
#
9
MPN:
37-53241
DISQUE ISOLANT
4 conduite à gauche
depuis
£24,71
depuis
£24,71
#
10
MPN:
692057
Rondelle, ORDINAIRE, M8
8 conduite à gauche
depuis
£0,47
depuis
£0,47
#
11
MPN:
692067
Rondelle, ANTI-SÉCURITÉ, M8
8 conduite à gauche
depuis
£0,47
depuis
£0,47
#
12
MPN:
692772
ÉCROU, LAITON, M8
6 conduite à gauche
depuis
£0,47
depuis
£0,47
#
13
MPN:
020-037-0104
BORNE DE DÉMARRAGE
4 conduite à gauche
depuis
£1,72
depuis
£1,72
#
-
-
GELÉE DE PETROLE (12.5 K)
Enduire les bornes avant de monter le coffre
#
-
-
Vaseline (425 grms)
Enduire les bornes avant de monter le coffre
#
14
MPN:
690149
ŒILLET, HARNAIS PRINCIPAL/AILE INTERIEURE
depuis
£1,05
depuis
£1,05
#
15
MPN:
693141
ŒILLET, CLOISON/HARNAIS
depuis
£2,39
depuis
£2,39
#
-
-
SPIRAP, 1/2 OD, HARNAIS EFI
#
16
MPN:
693375
SANGLE DE CÂBLE, HARNAIS EFI
depuis
£0,47
depuis
£0,47
#
17
MPN:
37-51288
ANTENNE ÉLECTRIQUE
#
-
-
Rallonge pour antenne électrique
#
18
MPN:
37-51445
Support, montage aérien
Virage
depuis
£2,22
depuis
£2,22
#
18
MPN:
37-61146
Support, montage aérien
VOLANTE
#
19
MPN:
692090
VIS, M5 X 12
Virage. Fixation du support d'antenne
depuis
£0,47
depuis
£0,47
#
20
MPN:
692045
Rondelle, RESSORT, M5
Virage. Fixation du support d'antenne
depuis
£0,47
depuis
£0,47
#
21
MPN:
692075
Noix, M5
Virage. Fixation du support d'antenne
depuis
£0,47
depuis
£0,47
#
-
-
VIS, M6 X 16
Volante. Fixation du support d'antenne
#
-
-
Rondelle, ORDINAIRE, M6
Volante. Fixation du support d'antenne
#
-
-
ÉCROU, NYLOC, M6
Volante. Fixation du support d'antenne
#
-
-
TUYAU, NOIR, VIDANGE AÉRIENNE
#
22
MPN:
37-21592
POMPE À VIDE, RÉGULATEUR DE VITESSE
Virage. Volante jusqu'à l'application (V) 60042
depuis
£75,65
depuis
£75,65
#
23
MPN:
693766
VIS, M5 X 20, POMPE À VIDE DE PASSAGE DE ROUE
Virage. Volante jusqu'à l'application (V) 60042
depuis
£0,47
depuis
£0,47
#
24
MPN:
692065
Rondelle, ANTI-SÉCURITÉ, M5, POMPE À VIDE POUR PASSAGE DE ROUE
Virage. Volante jusqu'à l'application (V) 60042
depuis
£0,47
depuis
£0,47
#
25
MPN:
692055
Rondelle, ORDINAIRE, M5, POMPE À VIDE DE PASSAGE DE ROUE
Virage. Volante jusqu'à l'application (V) 60042
depuis
£0,47
depuis
£0,47
#
26
MPN:
37-23399
UNITÉ DE RÉGULATEUR DE VITESSE
Virage. Volante jusqu'à l'application (V) 60042
depuis
£120,85
depuis
£120,85
#
27
MPN:
692243
VIS, M5 X 16, UNITÉ DE RÉGULATEUR DE VITESSE À PANNEAU DE POST 'A'
Virage. Volante jusqu'à l'application (V) 60042
depuis
£0,47
depuis
£0,47
#
28
MPN:
692065
Rondelle ANTI-SÉCURITÉ, M5, UNITÉ DE RÉGULATEUR DE VITESSE SUR PANNEAU DE POST 'A'
Virage. Volante jusqu'à l'application (V) 60042
depuis
£0,47
depuis
£0,47
#
29
MPN:
692055
Rondelle, PLAINE, M5, UNITÉ DE RÉGULATEUR DE VITESSE SUR PANNEAU DE POST 'A'
Virage. Volante jusqu'à l'application (V) 60042
depuis
£0,47
depuis
£0,47
#
30
MPN:
37-54410
ENSEMBLE DE FICHE, ALIMENTATION RADIO
Premières voitures
depuis
£46,65
depuis
£46,65
#
31
MPN:
37-51772
KIT AVERTISSEUR D'AIR
depuis
£69,27
depuis
£69,27
#
32
MPN:
37-52022
MOTEUR DE VERROUILLAGE/DÉVERROUILLAGE DE PORTE
depuis
£154,29
depuis
£154,29
#
33
MPN:
37-52023
MOTEUR DE VERROUILLAGE/DÉVERROUILLAGE DE COFFRE
depuis
£157,37
depuis
£157,37
#
34
MPN:
37-52024
SOLÉNOÏDE DE VOLET DE CARBURANT
Virage. Volante jusqu'à l'application (V) 60051
#
34
MPN:
37-64311
SOLÉNOÏDE DE VOLET DE CARBURANT
Volante à partir d'env.(V) 60052
depuis
£301,18
depuis
£301,18
#
-
-
UNITÉ À ULTRASONS
Premier Virage
#
-
-
UNITÉ À ULTRASONS AVEC DEUX YEUX DE CAPTEUR
Premier Virage
#
35
MPN:
37-26476
UNITÉ D'ALARME
Premier Virage
#
35
MPN:
37-54899
UNITÉ D'ALARME
De (V) 50136
#
35
MPN:
37-61404
UNITÉ D'ALARME
Virage depuis l'application (V)50345 Sauf 50368. Volante de (V)60001
depuis
£478,17
depuis
£478,17
#
35
MPN:
37-72061
UNITÉ D'ALARME
Volante depuis l'application (V) 60057 Sauf 60061
#
-
-
VIS, M3 X 12
Attache de contrôle d'alarme
#
-
-
Rondelle, ANTI-SÉCURITÉ, M3
Attache de contrôle d'alarme
#
-
-
VIS, M5 X 12
Support au châssis
#
-
-
Rondelle, RESSORT, M5
Support au châssis
#
-
-
Rondelle, ORDINAIRE, M5
Support au châssis
#
36
MPN:
37-51919
SIRÈNE D'ALARME INTERNE
Premier Virage
depuis
£25,03
depuis
£25,03
#
37
MPN:
37-24196
ENSEMBLE DE COMMUTATEUR, VERROUILLAGE DU VOLET DE CARBURANT
Premier Virage
depuis
£56,17
depuis
£56,17
#
38
MPN:
37-19215
GAINE DE CÂBLAGE, FEMELLE
depuis
£37,75
depuis
£37,75
#
39
MPN:
37-19216
GAINE DE CÂBLAGE, MÂLE
depuis
£37,75
depuis
£37,75
#
-
-
Unité d'alarme (6118)
De (V) 70041
#
-
-
Ensemble LED d'alarme
De (V) 70041
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (2000) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (2000) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (2000) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (2000) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (2000) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (2000) LAVE-GLACES ET LAVE-PHARES SCHÉMA DES PIÈCES")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (2000) CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (2000) CEINTURES DE SÉCURITÉ, EUROPE, BERLINE & VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (2000) CEINTURES DE SÉCURITÉ, ÉTATS-UNIS, SALON SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (2000) SUPERSTRUCTURE DE CHÂSSIS, AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (2000) STRUCTURE DU CHÂSSIS, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (2000) PANNEAUX DE CARROSSERIE, BERLINE SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (2000) PANNEAUX DE CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (2000) PANNEAUX DE CARROSSERIE, BERLINE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (2000) PORTES, SALON SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (2000) PORTES, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (2000) VERROUILLAGE DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (2000) JOINTS MÉTÉO, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (2000) CARROSSERIE, AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (2000) CORPS, BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (2000) CARROSSERIE, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) VOLETS DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) VOLETS DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (2000) TRAPPES DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (2000) AMÉNAGEMENTS INTÉRIEURS, FAÇADE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (2000) AMÉNAGEMENT INTÉRIEUR, SALON SCHÉMA DES PIÈCES")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (2000) DASH HOUSING, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (2000) CONSOLE CENTRALE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (2000) RAIL SUPÉRIEUR, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (2000) GARNITURE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (2000) AMÉNAGEMENTS INTÉRIEURS, AMÉNAGEMENTS DE SIÈGES ET SIÈGES EUROPÉENS SCHÉMA DES PIÈCES")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (2000) AMÉNAGEMENTS INTÉRIEURS, USA CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (2000) AMÉNAGEMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (2000) ASSEMBLAGE DU CADRE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME HYDRAULIQUE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (2000) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (2000) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (2000) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (2000) ABAISSEMENT DU FEU DE CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (2000) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (2000) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (2000) CAPTEURS, COMMUTATEURS, SOLÉNOÏDES, MOTEURS, ETC. SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (2000) ÉQUIPEMENT OPTIONEL SCHÉMA DES PIÈCES")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (2000) OUTILS ET ARTICLES DIVERS SCHÉMA DES PIÈCES")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (2000) JEUX DE JOINTS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (2000) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (2000) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (2000) CULASSE, AU VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (2000) CULASSE, VOLATIL À PARTIR DU VIN 69225 SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (2000) BOÎTIER DE DISTRIBUTION, POMPE À EAU ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (2000) CEINTURES ET CHAÎNES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (2000) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME DE REFROIDISSEMENT D'HUILE, JUSQU'À ENVIRON VIN 60192 SCHÉMA DES PIÈCES")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME DE REFROIDISSEMENT D'HUILE, VOLANTE, ENVIRON VIN 60193 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME DE REFROIDISSEMENT PAR EAU, JUSQU'À ENVIRON VIN 60192 SCHÉMA DES PIÈCES")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME DE REFROIDISSEMENT PAR EAU, VOLANTE, ENVIRON VIN 60193 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) CAPOT DE VENTILATEUR DE RADIATEUR, JUSQU'AU VIN 60192 ENVIRON SCHÉMA DES PIÈCES")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) CAPOT DE VENTILATEUR DE RADIATEUR, VOLANTE, VIN 60193 ENVIRON SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (2000) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (2000) BOBINE D'ALLUMAGE, DISTRIBUTEUR ET DÉMARREUR SCHÉMA DES PIÈCES")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (2000) GÉNÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (2000) TRINGLERIE ET COMMANDES D'ACCÉLÉRATEUR, AU VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (2000) TRINGLERIE ET COMMANDES D'ACCÉLÉRATEUR, VOLANTE, VIN 69225 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (2000) COLLECTEURS D'ADMISSION ET PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (2000) FILTRES À AIR, JUSQU'AU VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (2000) FILTRES À AIR, VOLANTE, VIN 69224 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME D'INJECTION D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME DE VIDE SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (2000) INJECTION ÉLECTRONIQUE DE CARBURANT, JUSQU'AU VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (2000) INJECTION ÉLECTRONIQUE DE CARBURANT, VOLANTE, VIN 69225 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME D'ÉCHAPPEMENT, PREMIÈRES VOITURES SCHÉMA DES PIÈCES")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME D'ÉCHAPPEMENT, VOLANTE, 1993 À VIN 60224 SCHÉMA DES PIÈCES")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (2000) SYSTÈME D'ÉCHAPPEMENT, VOLANTE, VIN 69225 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (2000) UNITÉ HYPOÏDE SCHÉMA DES PIÈCES")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE HYPOÏDE SCHÉMA DES PIÈCES")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (2000) ENSEMBLE ARBRE DE TRANSMISSION ET MOYEU SCHÉMA DES PIÈCES")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (2000) CONVERTISSEUR DE COUPLE, À ENVIRON VIN 60042 SCHÉMA DES PIÈCES")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (2000) TRANSMISSION AUTOMATIQUE, REFROIDISSEMENT DE LA BOÎTE DE VITESSES, JUSQU'À ENVIRON VIN 60042 SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (2000) TRANSMISSION AUTOMATIQUE, REFROIDISSEMENT DE LA BOÎTE DE VITESSES, VIN 60043 ENVIRON À VIN 60192 ENVIRON SCHÉMA DES PIÈCES")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (2000) TRANSMISSION AUTOMATIQUE, REFROIDISSEMENT DE LA BOÎTE DE VITESSES, À PARTIR D'ENVIRON VIN 60193 SCHÉMA DES PIÈCES")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (2000) ENSEMBLE SÉLECTEUR DE VITESSE 3, JUSQU'À ENVIRON VIN 60042 SCHÉMA DES PIÈCES")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (2000) ENSEMBLE SÉLECTEUR DE VITESSE 4, VOLANTE, VIN 60043 ENVIRON ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (2000) 4 SÉLECTEUR DE VITESSE, GEAROX LINKAGE, VOLANTE, ENVIRON VIN 60043 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 BOÎTE DE VITESSE ET ENGRENAGE SCHÉMA DES PIÈCES")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 BOÎTE DE VITESSE ET ENGRENAGE SCHÉMA DES PIÈCES")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 CORPS DE SOUPAPE, CARTER ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 CORPS DE SOUPAPE, CARTER ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (2000) EMBRAYAGE ET VOLANT SCHÉMA DES PIÈCES")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (2000) HYDRAULIQUE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (2000) BOÎTE DE VITESSES MANUELLE, CARTER ET SÉLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (2000) BOÎTE DE VITESSES MANUELLE, TRAIN D'ENGRENAGES ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (2000) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (2000) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (2000) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (2000) COLONNE DE DIRECTION, 1993 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (2000) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (2000) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (2000) FREINS AVANT, VOLANTE SEULEMENT SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (2000) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (2000) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (2000) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (2000) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (2000) ROUES ET PNEUS, VOLANTE SEULEMENT SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (2000) LAMPES ET AMPOULES SCHÉMA DES PIÈCES")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (2000) COMPOSANTS ET CÂBLAGE SCHÉMA DES PIÈCES")
