5.2 - Freins avant

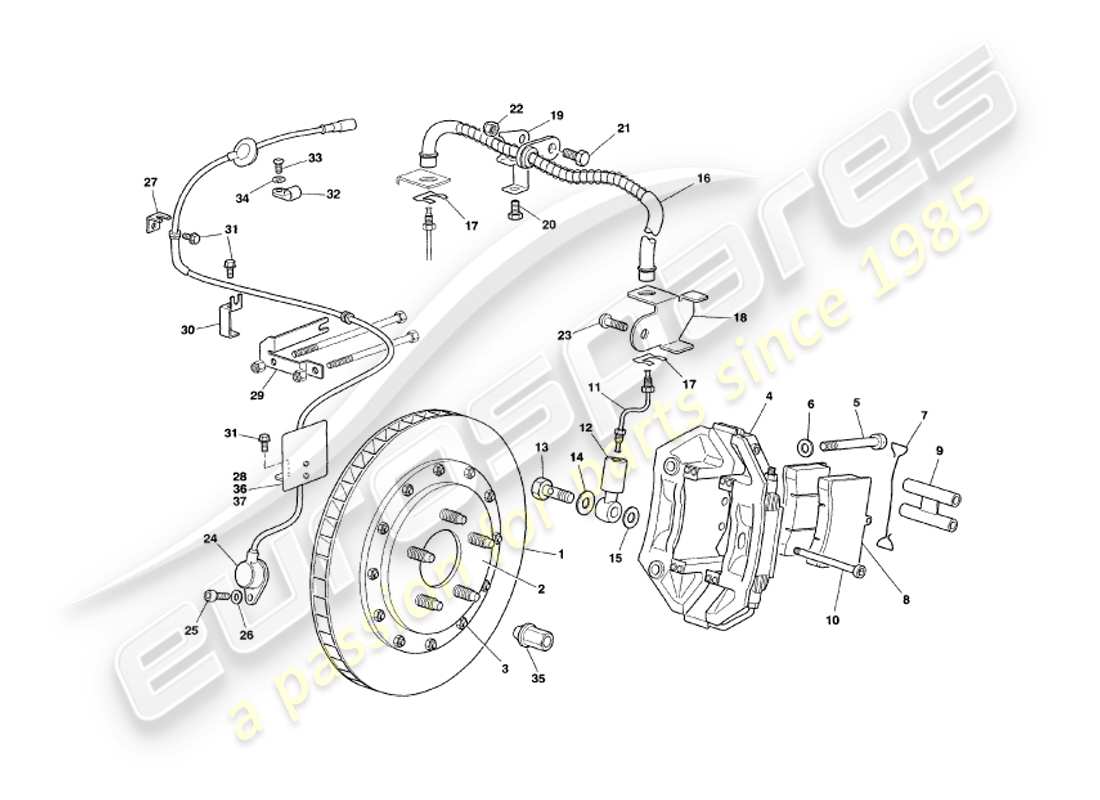

Aston Martin V8 Volante (1997) Front Brakes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 28-72437
DISQUE AVANT, LH
Remplacement
Remplacement
# 1
MPN: 28-72438
DISQUE AVANT DROIT
Remplacement
Remplacement
# 2
MPN: 28-72411
CLOCHE DE MONTAGE, DISQUE AVANT
depuis £333,43
depuis £333,43
# 3
MPN: 28-74542
KIT DE BOULONS, DISQUE AVANT SUR CLOCHE DE MONTAGE
# 4
MPN: 28-72969
ETRIER, AVANT, LH
# 4
MPN: 28-72968
ETRIER, AVANT, DROIT
# 5
MPN: 28-70423
VIS CAPUCHON
Fixation de l'étrier
depuis £20,33
depuis £20,33
# 6
MPN: 692059
Rondelle, ORDINAIRE, M12
Fixation de l'étrier
depuis £0,47
depuis £0,47
# 7
MPN: 695393
FIL DE VERROUILLAGE, 1MM, INOX
Verrouillage par vis
depuis £402,00
depuis £402,00
# 8
MPN: 28-74852
KIT DE PLAQUETTES AVANT
depuis £624,68
depuis £624,68
# 9
MPN: 28-74245
ESPACEUR H
depuis £116,12
depuis £116,12
# 10
MPN: 28-74246
VIS À CAPUCHON
depuis £22,34
depuis £22,34
# 11
MPN: 33-72879
ENSEMBLE DE TUYAU DE FREIN, BANJO D'ÉTRIER À TUYAU
depuis £19,79
depuis £19,79
# 12
MPN: 069-033-0143
BANJO, DROIT
ÉTRIER AVANT
depuis £41,33
depuis £41,33
# 13
MPN: 048-033-0295
BANJO, BOULON
Banjo à l'étrier avant
depuis £12,36
depuis £12,36
# 14
MPN: 021-033-0203
joint
Banjo à l'étrier avant
depuis £0,95
depuis £0,95
# 15
MPN: 095-033-0161
Rondelle, cuivre
Banjo à l'étrier avant
# 16
MPN: 33-72887
FLEXIBLE DE FREIN, AVANT
depuis £66,01
depuis £66,01
# 17
MPN: 33-72888
CLIP DE TUYAU DE FREIN
depuis £7,02
depuis £7,02
# 18
MPN: 33-72890
SUPPORT DE FLEXIBLE DE FREIN A LIAISON VERTICALE, DROIT
depuis £23,61
depuis £23,61
# 18
MPN: 33-72891
SUPPORT DE FLEXIBLE DE FREIN A LIAISON VERTICALE, LH
depuis £23,61
depuis £23,61
# 19
MPN: 33-72892
SUPPORT DE FLEXIBLE DE FREIN A BRAS DE SUSPENSION SUPÉRIEUR, DROIT
depuis £22,14
depuis £22,14
# 19
MPN: 33-72893
SUPPORT DE FLEXIBLE DE FREIN A BRAS DE SUSPENSION SUPÉRIEUR, LH
depuis £36,23
depuis £36,23
# 20
MPN: 695562
VIS, M6X10
Support au bras supérieur
depuis £0,92
depuis £0,92
# 21
MPN: 692087
VIS, M8X20
Tuyau vers support
# 22
MPN: 692135
ÉCROU, SLK, M8
Tuyau vers support
depuis £0,99
depuis £0,99
# 23
MPN: 696607
BOULON, M10X16, BTN SKT
Support à lien vertical
depuis £2,33
depuis £2,33
# 24
MPN: 90-70460
CAPTEUR DE VITESSE, AVANT
depuis £209,72
depuis £209,72
# 25
MPN: 694211
VIS À CAPUCHON, M6X16
Capteur de vitesse vers liaison verticale
depuis £0,93
depuis £0,93
# 26
MPN: 692046
Rondelle, RESSORT, M6
Capteur de vitesse vers liaison verticale
depuis £0,47
depuis £0,47
# 27
MPN: 90-73408
CLIP, CÂBLE ABS
depuis £3,40
depuis £3,40
# 28
MPN: 90-73138
ENSEMBLE DE SUPPORT, OEILLET ABS
# 29
MPN: 90-73143
SUPPORT, OEILLET ABS, JOINT À ROTULE SUPÉRIEUR, GAUCHE
depuis £33,01
depuis £33,01
# 29
MPN: 90-73142
SUPPORT, OEILLET ABS, ROTULE SUPÉRIEURE, DROIT
depuis £26,48
depuis £26,48
# 30
MPN: 90-73145
SUPPORT, OEILLET ABS, TRIANGLE SUPÉRIEUR, LH
depuis £20,24
depuis £20,24
# 30
MPN: 90-73144
SUPPORT, OEILLET ABS, TRIANGLE SUPÉRIEUR, DROIT
depuis £20,24
depuis £20,24
# 31
MPN: 695562
VIS, FLG, M6X10
Oeillet de support
depuis £0,92
depuis £0,92
# 32
MPN: 695047
CLIP P
Câble du capteur avant vers le long supérieur
depuis £2,77
depuis £2,77
# 33
MPN: 692242
VIS, M5X12
Clip P sur le longitudinal supérieur
depuis £0,48
depuis £0,48
# 34
MPN: 692045
Rondelle, RESSORT, M5
Clip P sur le longitudinal supérieur
depuis £0,47
depuis £0,47
# -
-
SPIRAP, 1/2 DO
# 35
MPN: 36-56386
ÉCROU DE ROUE
# 36
MPN: 90-73139
support
depuis £20,78
depuis £20,78
# 37
MPN: 90-73140
BOUCLIER
depuis £5,26
depuis £5,26
